Elektrik enerjisinin ölçümlenmesi, özellikle endüstriyel tesisler, ticarethaneler ve büyük ölçekli konutlarda trifaze sistemler üzerinden gerçekleştirilir. 3 fazlı elektrik sayaçları, üç ayrı faz hattının toplam tüketimini hassas bir şekilde kaydetmek üzere tasarlanmış karmaşık ölçüm cihazlarıdır. Bu makalede (3 Fazlı Elektrik Sayacı Bağlantı Şeması), trifaze sayaçların çalışma mantığını, bağlantı adımlarını ve dikkat edilmesi gereken teknik detayları inceleyeceğiz. Piyasadaki tüm soluk ve hatalı çizimlerin aksine bu şema ve içerikte ( 3 fazlı elektri sayacı bağlantı şeması) güncel ve detaylı teknik çizimler sizi bekliyor.
3 Fazlı Elektrik Sayacı Nedir?
Trifaze sayaçlar, 380V gerilim seviyesinde çalışan sistemlerin aktif ve reaktif enerji tüketimini ölçen cihazlardır. Monofaze sayaçlardan en temel farkı, üç ayrı fazı (L1, L2, L3) ve bir nötr (N) hattını aynı anda izleyebilme kapasitesidir. Genellikle yüksek akım çeken cihazların kullanıldığı yerlerde tercih edilen bu sayaçlar, dengeli yük dağılımı sayesinde şebekenin daha verimli kullanılmasına olanak tanır.
Sisteminizin genel kurulumu veya kompanzasyon ihtiyacınız için SSRC-04 bağlantı şeması incelemelerimiz, elektrik panolarındaki güç yönetimi konusunda size yol gösterecektir.
Trifaze Sayaç Çalışma Prensibi
3 fazlı sayaçlar, mekanik diskli veya günümüzde yaygın olan elektronik (dijital) tipte üretilirler. Elektronik sayaçlar, faz gerilimlerini ve üzerinden geçen akımları örnekleyerek dijital bir işlemci üzerinden tüketim verisini işler. Bu sistem, enerji kayıplarını minimuma indirirken, uzaktan okuma ve veri analizi yapılmasına da imkan verir.
Daha küçük ölçekli sistemlerdeki ölçüm cihazlarının kurulumunu merak ediyorsanız, monofaze sayaç bağlantı şeması başlıklı içeriğimizle karşılaştırmalı bir analiz yapabilirsiniz.

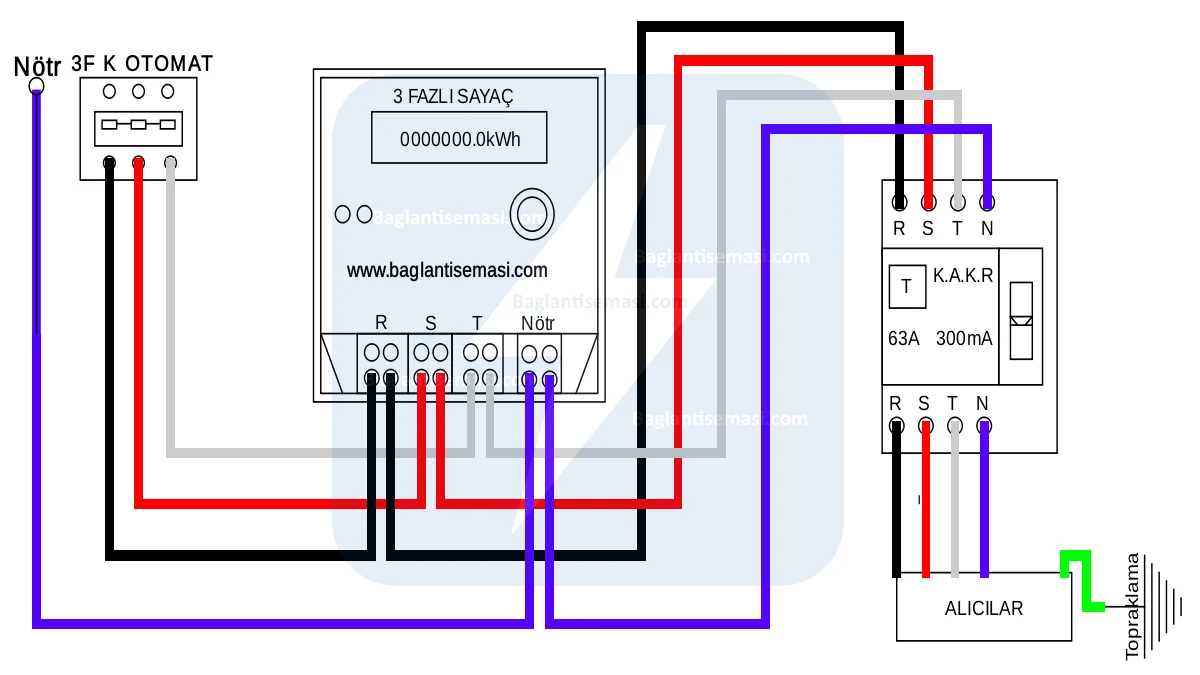

3 Fazlı Elektrik Sayacı Bağlantısı Nasıl Yapılır?
3 Fazlı ( Trifaze ) Elektrik Sayacı Bağlantısı, doğrudan (direkt) bağlantı veya akım trafolu bağlantı olmak üzere ikiye ayrılır. Küçük işletmelerde genellikle doğrudan bağlantı tercih edilirken, yüksek akımlı sanayi tesislerinde akım trafoları kullanılır.
Trifaze Sayaç Bağlantısında Kablo Kesiti ve Seçim Kriterleri
3 fazlı elektrik sayacı bağlantılarında en kritik teknik konulardan biri, çekilecek yük miktarına ve tesisin kurulu gücüne uygun kablo kesitinin doğru belirlenmesidir. Yanlış kablo kesiti seçimi, iletken üzerinde aşırı ısınmaya, izin verilen sınırların üzerinde gerilim düşümüne ve ciddi enerji kayıplarına yol açarak tesisat güvenliğini tehlikeye atar. Modern elektrik sistemlerinde kablo kesiti seçilirken, sadece anlık çekilen akım değil, hattın uzunluğu ve döşeme yöntemi gibi çevresel faktörler de hesaba katılmalıdır. Profesyonel uygulamalarda; akım taşıma kapasitesi (ampacity), gerilim düşümü limitleri, iletken kalitesi ve klemens uyumu (yüksük kullanımı dahil) göz önünde bulundurulmalıdır. Unutulmamalıdır ki yetersiz kesit seçimi klemenslerde termal deformasyona ve ark kaynaklı yangınlara zemin hazırlayabilir; bu nedenle her kurulum, yük analizi yapılarak standartlara uygun şekilde gerçekleştirilmelidir.
Bağlantı sırasında şu adımlar kritik öneme sahiptir:
- Faz girişlerinin (L1, L2, L3) sayacın ilgili klemenslerine doğru sırayla bağlandığından emin olunmalıdır.
- Nötr hattı, sayacın nötr klemensine sabitlenmelidir.
- Giriş ve çıkış klemenslerinin sıkılığı, ısınma ve ark oluşumunu engellemek için profesyonel bir tork anahtarı ile kontrol edilmelidir.
Motor Kontrol Sistemleri ile İlişkisi
Trifaze sayaçların ölçüm yaptığı tesislerde, enerjinin aktarıldığı ana yüklerden biri de trifaze motorlardır. Bu motorların kalkış akımlarını kontrol altına almak için kullanılan yöntemler hakkında bilgi sahibi olmak, sayaç üzerindeki yükü anlamlandırmanıza yardımcı olur. Özellikle yıldız üçgen bağlantı şeması kullanarak motorun ilk kalkış anındaki yüksek akım çekişini sınırlamak, hem tesisatın güvenliğini sağlar hem de enerji verimliliği açısından kritik bir adım oluşturur.
Teknik Standartlar ve Güvenlik
Elektrik tesisatlarında yapılan tüm bağlantılar, uluslararası standartlara (IEC standartları) uygun olarak gerçekleştirilmelidir. Bağlantı şemalarını ve teknik değerleri detaylı incelemek isterseniz, sektörün global standartları için Elektrik Mühendisleri Odası (EMO) kaynaklarına başvurabilirsiniz. Unutmayın, yanlış yapılan bir bağlantı, sayacın arızalanmasına veya yangın riskine yol açabilir.
Sonuç :
Trifaze sistemlerin sağlıklı ve güvenli bir şekilde devreye alınması için tüm teknik adımların eksiksiz uygulanması büyük önem taşır. Bu rehberde paylaştığımız bilgiler ve kurulum adımları, sisteminizin enerji verimliliğini artırmanıza yardımcı olacaktır. Ancak, elektrik tesisatındaki tüm işlemlerin yetkili uzmanlar tarafından yapılması gerektiğini unutmamalısınız. Kendi kurulum sürecinizi profesyonel standartlara göre tamamlamak ve tüm detayları doğrulamak için hazırladığımız 3 fazlı elektrik sayacı bağlantı şeması üzerinden bağlantılarınızı tekrar kontrol etmeniz, uzun vadeli güvenlik ve sistem performansı açısından en doğru adım olacaktır.
3 Fazlı Elektrik Sayacı Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Trifaze (3 fazlı) sayaç ile monofaze sayaç arasındaki temel fark nedir?
Trifaze sayaç üç ayrı fazı (L1, L2, L3) ve bir nötr hattını izleyebilirken, monofaze sayaç sadece tek bir faz hattını ölçmek üzere tasarlanmıştır.
Doğrudan bağlantılı trifaze sayaç ile akım trafolu sayaç ne zaman tercih edilir?
Düşük akımlı konut ve küçük işletmelerde doğrudan bağlantı tercih edilirken, yüksek akım çeken endüstriyel tesislerde ölçüm hassasiyetini korumak için akım trafoları kullanılır.
Trifaze sayaç bağlantısında faz sıralaması (L1, L2, L3) neden önemlidir?
Doğru faz sıralaması, sayacın güç hesaplamalarını doğru yapması ve özellikle trifaze motor gibi cihazların doğru yönde dönmesi için kritiktir.
Trifaze sayaçlarda nötr hattı neden zorunludur?
Nötr hattı, sistemdeki gerilimin dengelenmesini ve sayacın referans alacağı sıfır noktasının oluşmasını sağlar; bağlantıdaki eksiklik ölçüm hatalarına ve cihaz hasarlarına yol açabilir.
Sayaç klemenslerinin sıkılığı neden kontrol edilmelidir?
Gevşek bağlantılar, yüksek akım geçişi sırasında ısınmaya, ark oluşumuna ve uzun vadede sayacın yanarak kullanılamaz hale gelmesine neden olabilir.
Yıldız-üçgen bağlantı motorun sayaç üzerindeki yükünü nasıl etkiler?
Yıldız-üçgen bağlantı, motorun kalkış anındaki yüksek demeraj akımını sınırladığı için şebekede anlık aşırı yüklenmeyi önler ve sayacın daha kararlı çalışmasını sağlar.
Elektronik (dijital) sayaçların mekanik sayaçlara göre avantajı nedir?
Elektronik sayaçlar enerji kayıplarını minimize eder, daha hassas ölçüm yapar ve uzaktan okuma/veri analizi gibi gelişmiş fonksiyonları destekler.
Trifaze bir sistemde kompanzasyon neden gereklidir?
Endüstriyel tesislerdeki reaktif güç tüketimini dengelemek ve şebekeye verilen cezaları önlemek için kompanzasyon sistemleri kullanılır; sayaçlar bu reaktif enerjiyi de kayıt altına alır.
Yanlış yapılan bir sayaç bağlantısı yangın riski oluşturur mu?
Evet; özellikle nötr hattının kopuk olduğu veya fazların hatalı bağlandığı durumlarda cihazlar zarar görebilir ve oluşan aşırı ısınma ciddi bir yangın riski doğurur.
Tesisatta enerji ölçüm doğruluğunu sağlamak için ne tür standartlara dikkat edilmelidir?
Bağlantıların IEC gibi uluslararası standartlara uygun yapılması ve kurulumun mutlaka yetkili bir elektrik teknisyeni tarafından gerçekleştirilmesi gereklidir.
