Elektrik tesisatlarında enerjinin doğru ölçümlenmesi, faturalandırma süreçlerinin hatasız işlemesi ve en önemlisi sistem güvenliğinin sağlanması için elektrik sayaçlarının kusursuz bir şekilde tesis edilmesi gerekir. Özellikle ev tipi ve küçük işletme kullanımlarında karşımıza çıkan tek fazlı sistemlerin kurulumunda temel kural, doğru ve eksiksiz bir sayaç bağlantı şeması okuyabilmek ve bu şemayı fiziki bağlantılara eksiksiz aktarabilmektir. 220V şebeke gerilimi ile çalışan tek fazlı sayaçların montajında izlenmesi gereken teknik adımları, klemens uçlarının işlevlerini ve olası arızaları önleyecek mühendislik standartlarını adım adım inceliyoruz.
Monofaze (Tek Fazlı) Elektrik Sayacı Nedir ve Nerede Kullanılır?
Monofaze sayaç, alternatif akım (AC) sistemlerinde tek bir faz ve bir nötr iletkeni üzerinden çekilen aktif enerjiyi kilowatt-saat (kWh) cinsinden ölçen elektromekanik veya günümüzdeki yaygın adıyla dijital (akıllı) elektronik cihazlardır. Türkiye’deki şebeke standartlarında 220V – 240V gerilim seviyelerinde çalışırlar.
Kullanım alanları ağırlıklı olarak bağımsız meskenler, küçük ofisler, aydınlatma panoları ve düşük güç tüketimine sahip ticari işletmelerdir. Sistemin doğası gereği, çekilen akım tek bir iletken üzerinden sisteme girer ve nötr hattı üzerinden devreyi tamamlar. Bu döngüsel enerji akışının kesintisiz ve güvenli bir şekilde ölçülebilmesi için sayacın iç direncine ve akım trafosu yapısına zarar vermeden bağlantıların yapılması elzemdir.
Bağlantı Öncesi Alınması Gereken Kritik Güvenlik Önlemleri
Elektrik akımı şakaya gelmez; bu nedenle fiziki müdahaleye başlamadan önce iş güvenliği adımları tavizsiz bir şekilde uygulanmalıdır. Herhangi bir sayaç montajı veya değişimi işleminden önce aşağıdaki prosedürler izlenmelidir:
- Enerji İzolasyonu: Sayacın besleneceği kolon hattındaki ana şalter (genellikle TMŞ veya uygun amperajlı V-Otomat) mutlaka kapalı konuma getirilmelidir.
- Gerilim Kontrolü: Enerjinin kesildiğinden emin olmak için sadece kontrol kalemi ile yetinilmemeli, güvenilir bir dijital multimetre kullanılarak faz-nötr ve faz-toprak arası gerilim ölçümü yapılmalıdır.
- Uygun Ekipman Kullanımı: 1000V izoleli VDE onaylı el aletleri (pense, tornavida, yan keski) ve uygun yalıtkan eldivenler kullanılmalıdır.
- Kablo Kesit Kontrolü: Monofaze bağlantılarda, tesisatın çekeceği maksimum yüke uygun kesitte (genellikle 4 mm² veya 6 mm² NYA/NYM) tam bakır iletkenler tercih edilmelidir.

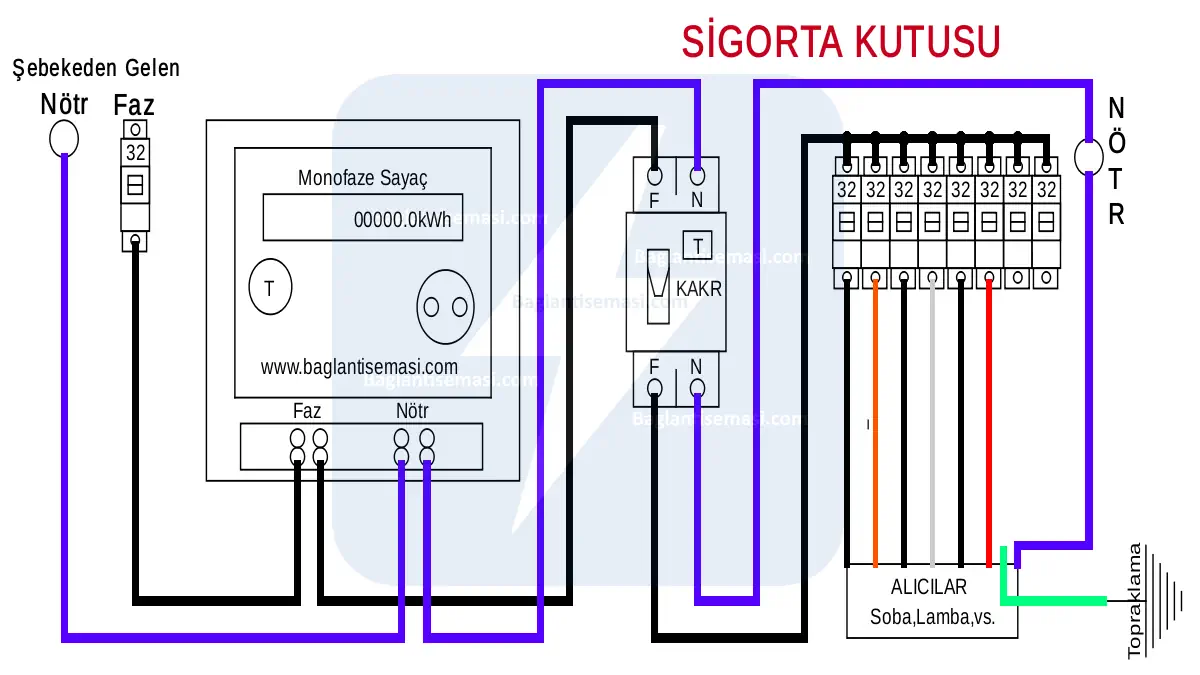

Monofaze Sayaç Klemens Uçları ve Anlamları (Standart Şema)
Uluslararası standartlara uygun bir sayaç bağlantı şeması incelendiğinde, cihazın alt kısmında yer alan klemens kapağı kaldırıldığında karşımıza soldan sağa doğru sıralanmış 4 adet ana bağlantı terminali çıkar. Dijital sayaçların markası ne olursa olsun, IEC standartları gereği bu klemenslerin dizilimi ve işlevleri her zaman aynıdır.
1 Numaralı Uç (Faz Girişi – L In)
Klemens bloğunun en solunda yer alan ilk uca, ana şebekeden veya bina kolon sigortasından gelen faz iletkeni (genellikle kahverengi, siyah veya gri renkli kablo) bağlanır. Bu uç, şebeke enerjisinin sayaca giriş yaptığı ana damardır. Sayacın içindeki akım ölçüm bobininin başlangıç noktasıdır.
2 Numaralı Uç (Faz Çıkışı – L Out)
Soldan ikinci klemens, sayacın iç devrelerinden geçerek ölçüm işlemi tamamlanmış fazın çıkış noktasıdır. Bu klemense bağlanan kablo, doğrudan daire içindeki elektrik panosuna, daha spesifik olarak Kaçak Akım Rölesinin (KAR) faz giriş terminaline yönlendirilir.
3 Numaralı Uç (Nötr Girişi – N In)
Üçüncü klemens, şebekeden gelen nötr (mavi renkli) kablosunun bağlandığı noktadır. Nötr hattı, devrenin tamamlanmasını sağlayan referans noktasıdır ve sayacın gerilim bobininin çalışması için sisteme dahil edilmesi zorunludur.
4 Numaralı Uç (Nötr Çıkışı – N Out)
En sağdaki dördüncü klemens ise nötr hattının sayaçtan çıkış yaptığı noktadır. Bu uçtan alınan mavi iletken, yine daire içindeki sigorta kutusunda yer alan Kaçak Akım Rölesinin nötr girişine bağlanır.
Adım Adım Monofaze Elektrik Sayacı Bağlantısı Nasıl Yapılır?
Teorik altyapısını kurduğumuz tesisatın pratik saha uygulaması, belirli bir mühendislik disiplini gerektirir. Kurulum sürecini sıfır hata ile tamamlamak için aşağıdaki adımlar sırasıyla izlenmelidir.
1. Adım: Kolon Sigortası ve Ana Hat Bağlantısı
İşleme şebekeden gelen ana besleme hattı ile başlanır. Kolon sigortasından çıkan faz iletkeninin ucu, izolasyonuna zarar vermeden ve bakır telleri koparmadan uygun ölçüde soyulur (yaklaşık 1-1.5 cm). Soyulan iletken, sayacın 1 numaralı klemens yuvasına tam olarak oturtulur. Ardından şebeke nötr hattı, aynı hassasiyetle soyularak 3 numaralı klemense girilir.
2. Adım: Klemens Sıkılık Kontrolü ve Ark Riskinin Önlenmesi
Elektrik tesisatlarındaki yangınların ve sayaç arızalarının en büyük nedeni gevşek bağlantı sorunudur. Kablolar klemens yuvalarına yerleştirildikten sonra, bağlantı vidaları uygun torkta sıkılmalıdır. Aşırı sıkmak bakır iletkeni ezip koparabilir, gevşek bırakmak ise temas direncini artırarak ısınmaya ve nihayetinde ark oluşumuna yol açar. Vidalar sıkıldıktan sonra kablolar hafifçe çekilerek mekanik mukavemet test edilmelidir.
3. Adım: Kaçak Akım Koruma Rölesi (KAKR) Entegrasyonu
Sayaçtan çıkan iletkenlerin (2 numaralı faz çıkışı ve 4 numaralı nötr çıkışı) daire panosuna ulaştırılması aşamasıdır. Daire panosunda ilk karşılayıcı eleman her zaman 30mA hayat koruma veya 300mA yangın koruma Kaçak Akım Rölesi olmalıdır. Sayaçtan çıkan faz ve nötr hatları, hiçbir kesintiye uğramadan direkt olarak bu rölenin üst giriş terminallerine bağlanır.
Bağlantı Yaparken Karşılaşılan En Kritik Hatalar
Sahada teknisyenlerin sıklıkla düştüğü teknik hatalar, sistemin çökmesine veya sayacın arızalanmasına neden olabilir. Analitik bir yaklaşımla bu hataları önceden bilmek, sistemi korur.
- Faz Giriş ve Çıkış Yönlerinin Ters Bağlanması: 1 numaralı giriş yerine 2 numaralı çıkış klemensine şebeke fazı verilirse, dijital sayaçlar “Ters Bağlantı” uyarısı vererek ölçümü durdurabilir ya da cezalı tarifeye geçebilir.
- Nötr ve Topraklama Hatlarının Karıştırılması: Topraklama (sarı-yeşil) kablosu kesinlikle klemenslere girmez. Topraklama hattı, sayacı bypass ederek direkt olarak daire içindeki topraklama barasına gitmelidir.
- Klemens Kapağının Açık Bırakılması: Bağlantı bittikten sonra klemens kapağı kapatılmalı ve dağıtım şirketi tarafından mühürlenmelidir. Kapağın açık kalması toza, neme ve oksitlenmeye davetiye çıkarır.
Uzun Ömürlü ve Güvenli Tesisat İçin Değerlendirme
Tesisat mühendisliğinde ve saha uygulamalarında başarılı bir sonucun anahtarı, standartlara tam uyum ve ezberden uzak çalışmaktır. Yukarıda detaylandırdığımız sayaç bağlantı şeması prensiplerine harfiyen uyulduğunda, hem tesisatın uzun ömürlü olması sağlanır hem de olası elektriksel arızaların önüne geçilir. Elektrik enerjisinin stabil kontrolü, ancak doğru klemens dizilimi ve sağlam mekanik montaj ile mümkündür.
Elektrik ve uygulamaları hakkında merakınız varsa Yıldız Üçgen Bağlantı Şeması: Asenkron Motorlarda Kalkış Akımı Kontrolü isimli yayınımıza ve SSRC-04 Bağlantı Şeması (Sıvı Seviye Kontrol Rölesi) isimli yayınımıza göz atmanızı ve şemaları incelemenizi öneririz.
Monofaze Sayaç Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Monofaze sayaca topraklama kablosu bağlanır mı?
Hayır, bağlanmaz. Monofaze elektrik sayaçlarının klemens bloğunda sadece faz ve nötr hatları için giriş-çıkış yuvaları bulunur. Topraklama (sarı-yeşil) kablosu sayaçtan bağımsız olarak direkt olarak tesisatın ana topraklama barasına çekilmelidir.
Faz ve nötr bağlantıları yer değiştirirse saat yazar mı?
Bağlantıların yer değiştirmesi (1’e nötr, 3’e faz girilmesi) son derece tehlikeli ve yanlıştır. Modern akıllı sayaçlar bu durumu anında tespit eder, ekranında ters bağlantı hata kodu verir. Bu durum dağıtım şirketinin sistemine arıza veya müdahale girişimi olarak yansıyabilir.
Monofaze sayaç kaç ampere kadar dayanır?
Standart ev tipi monofaze dijital sayaçlar genellikle 5(60)A veya 10(80)A akım taşıma kapasitesine sahip olacak şekilde üretilirler. Bu değer, sayacın anlık olarak 60 veya 80 ampere kadar akım geçişine dayanabileceğini ifade eder.
Sayaç üzerindeki yanıp sönen kırmızı ışık (LED) ne anlama gelir?
Sayacın ön yüzündeki kırmızı LED ışık, anlık elektrik tüketimini (impulse) gösterir. Tüketim arttıkça ışığın yanıp sönme hızı artar. Sayaç üzerinde yazan “1000 imp/kWh” gibi bir değer, bu ışığın 1000 kez yanıp sönmesinin 1 kW elektrik harcandığı anlamına geldiğini belirtir.
Monofaze ile trifaze sayaç arasındaki fark nedir?
Monofaze (tek fazlı) sayaçlar 220V gerilimle çalışır ve genellikle ev, küçük ofis gibi düşük güç tüketimli alanlarda kullanılır. Trifaze (üç fazlı) sayaçlar ise 380V gerilimle çalışır; sanayi tesisleri, büyük işletmeler veya asansör, güçlü hidrofor gibi üç fazlı motorların bulunduğu yüksek güçlü tesisatlarda tercih edilir.
Sayaç ekranındaki T1, T2, T3 ve T4 ibareleri ne demektir?
Bu ibareler, üç zamanlı tarife kullanan aboneler için tüketim dilimlerini ifade eder. T1: Gündüz (06:00 – 17:00), T2: Puant yani en pahalı tarife (17:00 – 22:00), T3: Gece yani en ucuz tarife (22:00 – 06:00) tüketimlerini gösterir. T4 veya T harfi ise toplam tüketimi (T1+T2+T3) ifade eder.
Sayacın bağlantı kablo kesiti en az ne kadar olmalıdır?
Monofaze sayaç kolon hatlarında, mekanik dayanım ve akım taşıma kapasitesi açısından en az 4 mm² veya 6 mm² kesitli tam bakır NYA veya NYM tipi iletkenler kullanılmalıdır. Alüminyum iletken kullanımı klemenslerde oksitlenme ve ark riski yarattığı için kesinlikle önerilmez.
Dijital sayaçta “Pil Uyarısı” veriyorsa ne yapılmalıdır?
Akıllı sayaçların içerisinde, elektrik kesintilerinde dahi saatin ve tarihin doğru kalmasını sağlayan bir RTC (Gerçek Zaman Saati) pili bulunur. Bu pil bittiğinde sayaç ölçüm yapmaya devam eder ancak tarife saatleri (T1, T2, T3) şaşabilir. Bu durumda müdahale edilmemeli ve bölgedeki elektrik dağıtım şirketine (TEDAŞ, BEDAŞ vb.) haber verilmelidir.
Sayacın klemens kapağı mühürsüz olursa ne olur?
Sayacın alt kısmındaki klemens kapağı, bağlantılara yetkisiz müdahaleyi engellemek için dağıtım şirketi tarafından özel bir numara ile mühürlenir. Bu mührün kopuk veya kapağın açık olması “kaçak elektrik kullanımı şüphesi” doğurur ve aboneye ağır cezai işlemler uygulanabilir. Mühür koptuğunda acilen dağıtım şirketine bildirim yapılmalıdır.
Eski mekanik sayacı dijital sayaçla değiştirmek zorunlu mu?
Evet, mevzuat gereği elektrik sayaçlarının her 10 yılda bir periyodik muayeneden geçmesi veya yenilenmesi gerekir. Mekanik sayaçların ölçüm hassasiyeti zamanla düşer ve üç zamanlı tarife gibi indirimli sistemleri desteklemezler. Dağıtım şirketleri bu sayaçları kademeli olarak dijital (akıllı) sayaçlarla ücretsiz veya faturaya yansıtarak değiştirmektedir.
