Endüstriyel tesislerde ve elektrik panolarında üç fazlı asenkron motorların güvenli bir şekilde devreye alınması, şebeke stabilitesi ve motor ömrü açısından kritik bir öneme sahiptir. Özellikle yüksek güçlü asenkron motorlar, doğrudan yol alma (direkt kalkış) sırasında nominal akımlarının 4 ile 7 katı arasında bir demaraj (kalkış) akımı çekerler. Bu yüksek akım dalgalanmalarını önlemek, şebekedeki gerilim düşümlerinin önüne geçmek ve sargıları korumak için yıldız üçgen bağlantı şeması endüstri standardı olarak yaygın bir şekilde kullanılmaktadır.
Bu makalede, yıldız üçgen yol vermenin teknik altyapısını, şalt malzemelerinin doğru seçimini ve güç/kumanda devrelerinin çalışma prensiplerini eksiksiz bir şekilde inceleyeceğiz.
Yıldız Üçgen Bağlantı Nedir ve Neden İhtiyaç Duyulur?
Asenkron motorların rotorları durur haldeyken, stator sargılarına gerilim uygulandığında motor adeta kısa devre edilmiş bir transformatör gibi davranır. Bu durum, şebekeden aşırı akım çekilmesine neden olur. Çekilen bu demaraj akımı, hem tesisin enerji altyapısına (kablolar, şalterler, trafolar) zarar verebilir hem de motor sargılarında aşırı ısınmaya yol açarak izolasyon ömrünü kısaltır.
İşte bu noktada yıldız üçgen bağlantı şeması devreye girer. Bu yöntemin temel amacı, motor sargılarına uygulanan gerilimi ilk kalkış anında düşürerek çekilen akımı minimize etmektir. Motor nominal devrine (yaklaşık %75-80 devir hızına) ulaştığında ise sistem otomatik olarak üçgen bağlantıya geçerek motorun tam gücünde çalışmasını sağlar.
2. Motor Klemens Tablosu Bağlantıları
Asenkron motorun klemens kutusunda U1, V1, W1 (giriş) ve W2, U2, V2 (çıkış) uçları bulunur. Yıldız üçgen yol verebilmek için motordaki fabrikasyon pirinç köprülerin (baraların) klemens tablosundan kesinlikle sökülmesi gerekir. Panodan gelen 6 adet güç kablosu doğrudan bu uçlara, şemadaki faz sırasına riayet edilerek bağlanmalıdır.
Çalışma Prensibi ve Faz Gerilimleri
Sistemin elektriksel dinamiği, sargılar üzerine düşen gerilimin kademeli olarak artırılması prensibine dayanır.

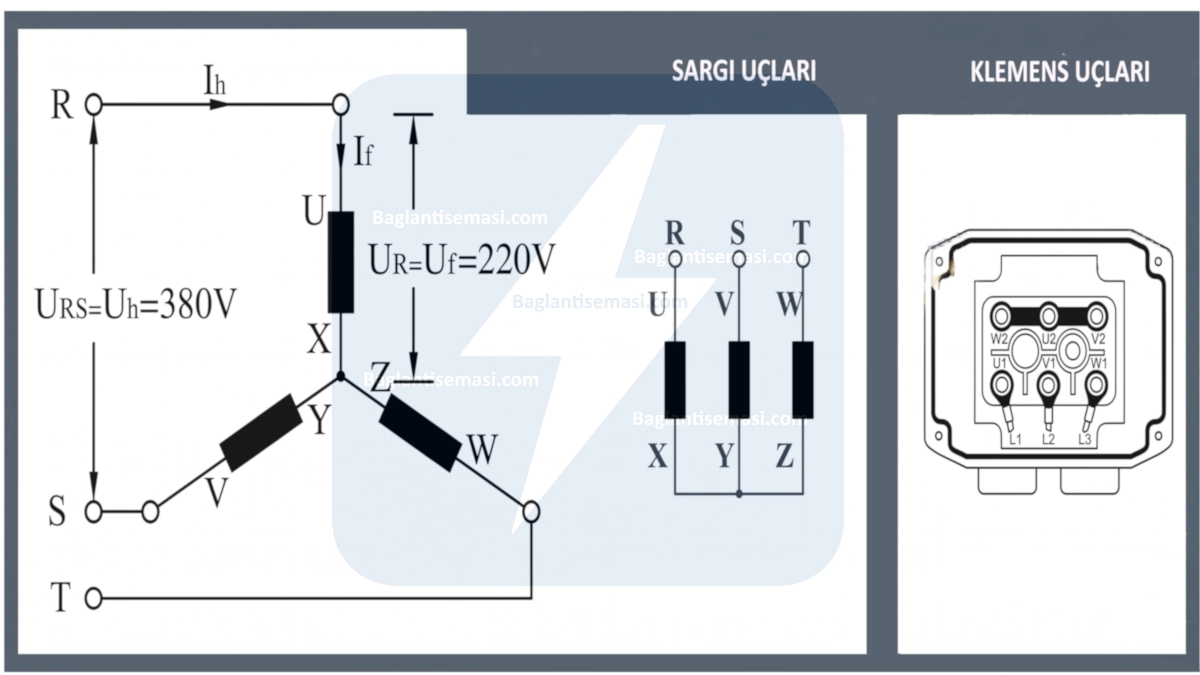

Yıldız (Y) Bağlantı Aşaması (Kalkış Fazı)
Kalkış butonuna basıldığında, ana kontaktör ve yıldız kontaktörü aynı anda devreye girer. Yıldız bağlantıda, şebeke faz gerilimi (örneğin 400V) sargılara doğrudan uygulanmaz. Gerilim, kök 3 (1.732) oranında bölünür. Her bir motor sargısına 400V yerine yaklaşık 230V gerilim düşer. Gerilimin bu oranda düşmesi, kalkış akımını ve başlangıç momentini (tork) doğrudan üçte birine (%33) indirir. Bu sayede motor şebekeyi sarsmadan, yumuşak bir kalkış yapar.
Geçiş Süreci ve Zaman Rölesi
Motor kalkışını tamamlayıp nominal devrine yaklaştığında, devredeki yıldız-üçgen zaman rölesi ayarlanan süreyi (genellikle motor gücüne ve yük durumuna bağlı olarak 4-10 saniye arası) doldurur. Süre dolduğunda zaman rölesi, yıldız kontaktörünün enerjisini keser ve çok kısa bir gecikmeyle (milisaniyeler seviyesinde) üçgen kontaktörünü devreye sokar.

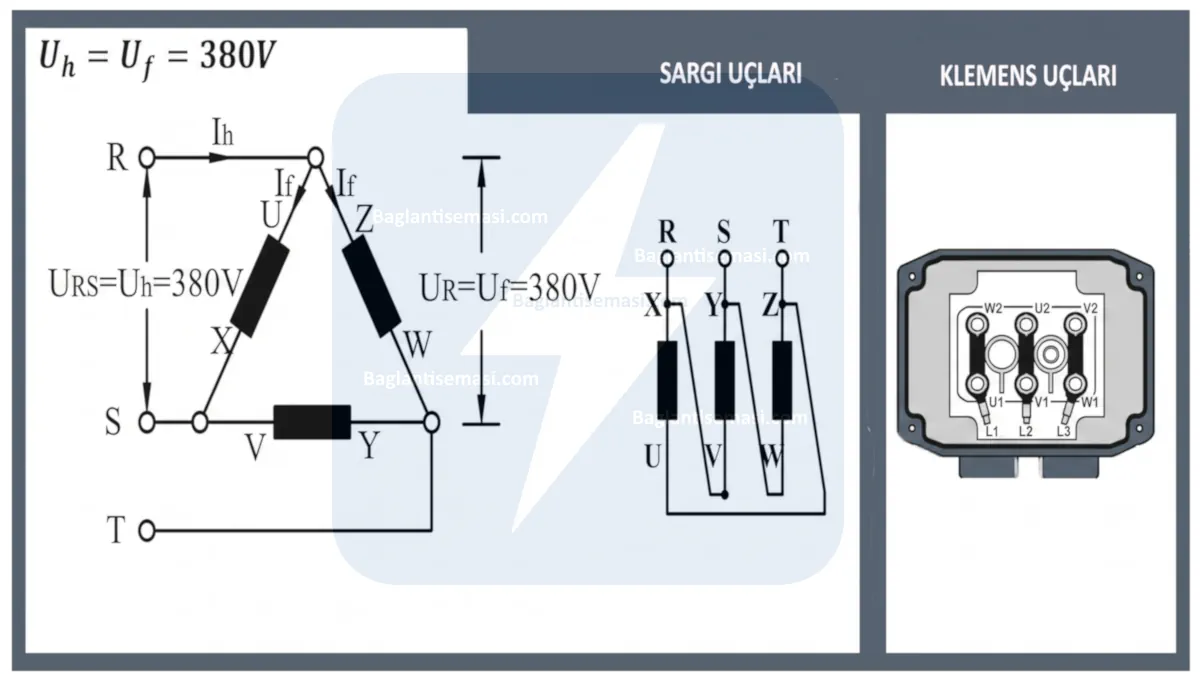

Üçgen (Δ) Bağlantı Aşaması (Sürekli Çalışma)
Yıldız kontaktörü devreden çıkıp üçgen kontaktörü çektiğinde, sargılar arası bağlantı üçgen formuna döner. Artık her bir sargı fazlar arası tam gerilime (400V) maruz kalır. Motor nominal akımını çeker ve etiketinde belirtilen tam tork değerini üreterek sürekli çalışma rejimine geçer.

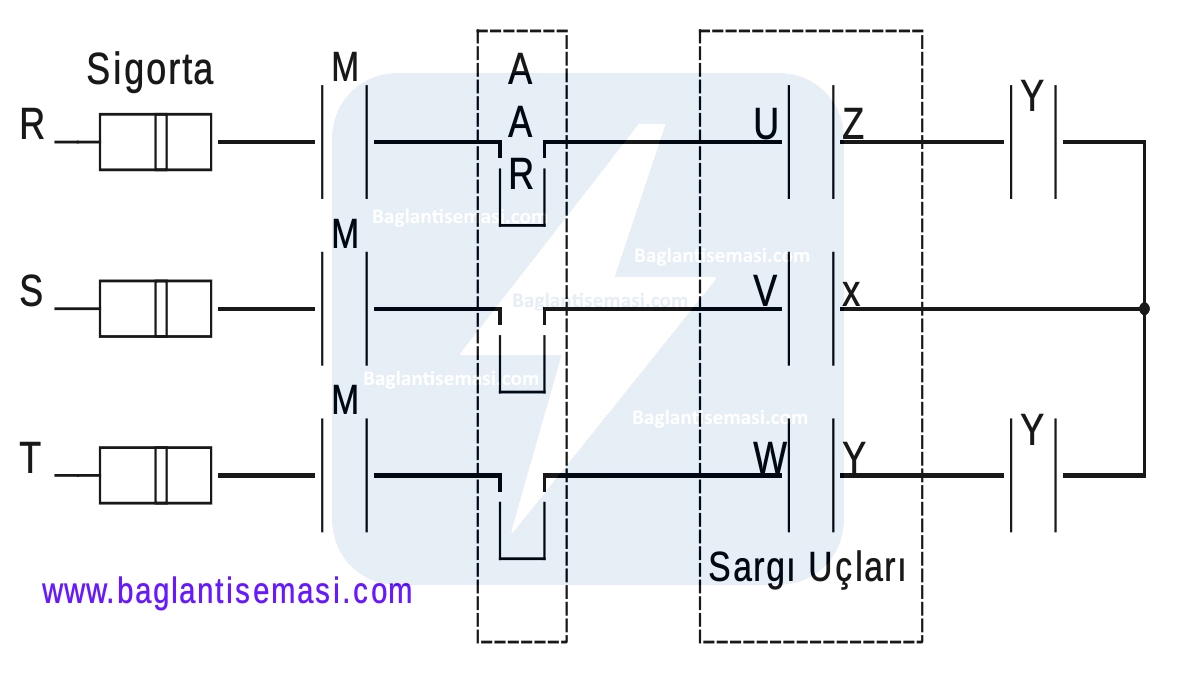

Yıldız Üçgen Devresinde Kullanılan Şalt Malzemeleri
Güvenilir bir yıldız üçgen bağlantı şeması oluşturmak için seçilecek şalt malzemelerinin motorun gücüne (kW) uygun değerlerde olması zorunludur:
- Ana Kontaktör: Motor çalıştığı sürece (hem yıldız hem üçgen fazında) devrede kalır. Motor nominal akımının en az yarısını (In x 0.58) taşıyabilecek kapasitede olmalıdır.
- Üçgen Kontaktörü: Sürekli çalışma rejiminde ana kontaktör ile birlikte yükü paylaşır. Kapasitesi ana kontaktör ile aynı olmalıdır (In x 0.58).
- Yıldız Kontaktörü: Sadece kalkış anında, kısa bir süreliğine devrede kalır. Üzerinden geçen akım, nominal akımın yaklaşık üçte biri olduğu için, ana kontaktörün üçte biri oranında (In x 0.33) seçilebilir. Ancak pratikte bir alt boyutu veya standart olarak üçgen kontaktörüne yakın değerlerde tercih edilir.
- Termik Röle: Motoru aşırı yüklere karşı korur. Termik rölenin nereye bağlandığı ayar sahası için çok kritiktir. Eğer termik röle ana kontaktörün çıkışına (faz hattına) bağlanmışsa, ayar değeri motor etiket akımının 0.58’i (In x 0.58) olarak ayarlanmalıdır. Eğer ana besleme hattına (şalter çıkışına) bağlanmışsa etiket akımı (In) değerine ayarlanır.
- Zaman Rölesi: Yıldızdan üçgene geçişi sağlayan, gecikmeli açan/kapatan özel yıldız-üçgen zaman röleleri kullanılmalıdır. Normal zaman rölelerinde kontaktörlerin çakışmasını önleyen “gecikme süresi” (50-100 ms arası) bulunmadığından, kısa devre riski yaratabilirler.
Kurulumda Dikkat Edilmesi Gereken Kritik Noktalar
Panonun montajı ve motor klemens bağlantıları yapılırken hataya yer verilmemelidir. Sistemin stabil çalışması için şu mühendislik ve işçilik detaylarına dikkat edilmelidir:

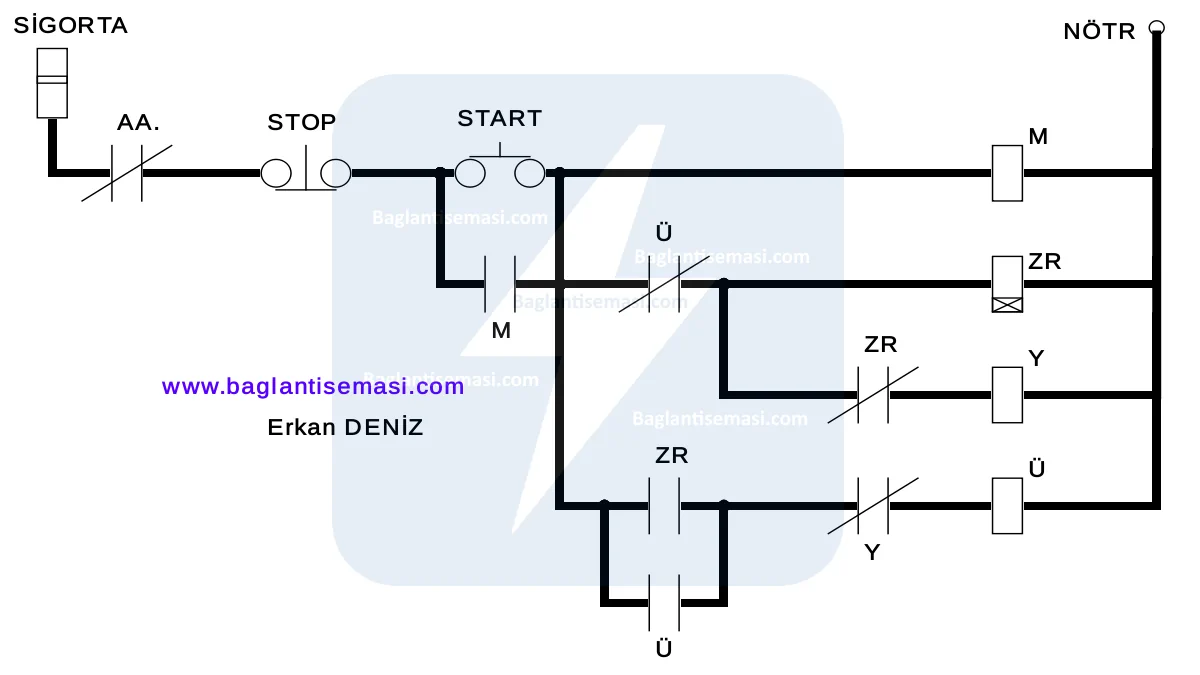

1. Elektriksel ve Mekanik Kilitleme (Interlocking)
Yıldız ve üçgen kontaktörleri kesinlikle aynı anda çekmemelidir. Aynı anda devreye girmeleri, fazlar arası net bir kısa devreye (patlamaya) yol açar. Bunu önlemek için kumanda devresinde elektriksel kilitleme yapılır; yani yıldız kontaktörünün bobin beslemesi, üçgen kontaktörünün kapalı kontağından (NC) geçirilir ve tam tersi uygulanır. Profesyonel panolarda, güvenliği maksimize etmek adına kontaktörler arasına mekanik kilit aparatı da eklenmelidir.
3. Doğru Motor Seçimi
Her asenkron motora yıldız üçgen yol verilemez. Motor etiketinde üçgen geriliminin tesisin fazlar arası gerilimine (Türkiye için 400V) eşit olması gerekir. Etiketinde Δ/Y 400/690V yazan motorlar bu işleme uygundur. Ancak etiketinde Δ/Y 230/400V yazan bir motora 400V şebekede yıldız üçgen yol verilirse, motor üçgen bağlantıya geçtiği an sargıları yanacaktır.
Sistemin Avantajları ve Dezavantajları
Avantajları
- Diğer yol verme yöntemlerine (Soft starter, Sürücü/VFD) kıyasla çok daha düşük maliyetlidir.
- Şebekedeki gerilim dalgalanmalarını ve aydınlatma sistemlerindeki kırpışmaları engeller.
- Şalt malzemeleri ve devresi bakımından kurulumu, bakımı ve arıza tespiti oldukça basittir. Uzun ömürlü ve stabil bir sistemdir.
Dezavantajları
- Kalkış torku (momenti) üçte bir oranında düşer. Bu nedenle kırıcılar, yüklü konveyörler veya ağır fanlar gibi kalkışta yüksek tork isteyen sistemlerde (yüklü kalkışlarda) motor yıldız konumunda dönmeyebilir veya bayılabilir. Bu yöntem daha çok boşta kalkan veya düşük ataletli sistemler (örneğin su pompaları) için idealdir.
- Yıldızdan üçgene geçiş anında çok kısa süreli de olsa devrede bir enerji kesintisi ve ardından anlık bir akım pik değeri (geçiş akımı) oluşur.
Sonuç
Endüstriyel elektrik altyapılarında yüksek güçlü asenkron motorların kontrolü, sağlam bir temel ve doğru mühendislik hesaplamaları gerektirir. Yıldız üçgen bağlantı şeması, uzun yıllardır endüstrinin yükünü çeken, güvenilir, maliyet etkin ve standartlaşmış bir çözümdür. Güç devresi kablolamasının doğru yapılması, klemens baralarının iptali, elektriksel-mekanik kilitlemelerin kusursuz işlenmesi ve zaman rölesi ayarının sistemin ataletine göre optimize edilmesi, bu yol verme yönteminde sıfır hata prensibinin altın kurallarıdır.
Asenkron motorların klemens kutusundaki harf ve numaralandırma standartları, sargı yalıtım sınıfları ve gerilim değerleri uluslararası IEC (International Electrotechnical Commission) standartlarına göre belirlenmektedir. Bu standartlara göre etiketinde Δ/Y 400/690V yazan motorlar bu işlem için en güvenilir seçimdir.
Yıldız Üçgen Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Yıldız üçgen bağlantıda zaman rölesi kaç saniyeye ayarlanmalıdır?
Zaman rölesinin ayar süresi motorun gücüne ve bağlı olduğu yükün ataletine (kalkış direncine) göre değişir. Temel kural, motorun yıldız bağlantıdayken nominal devrinin %75 ile %80’ine ulaşmasıdır. Bu süre genellikle boşta veya hafif yükte çalışan motorlarda 3-5 saniye, ağır yükte kalkan sistemlerde (örneğin santrifüj pompalar) ise 7-12 saniye arasında optimize edilir. Motor sesinin kararlı hale geldiği an, üçgene geçiş süresinin geldiğini gösterir.

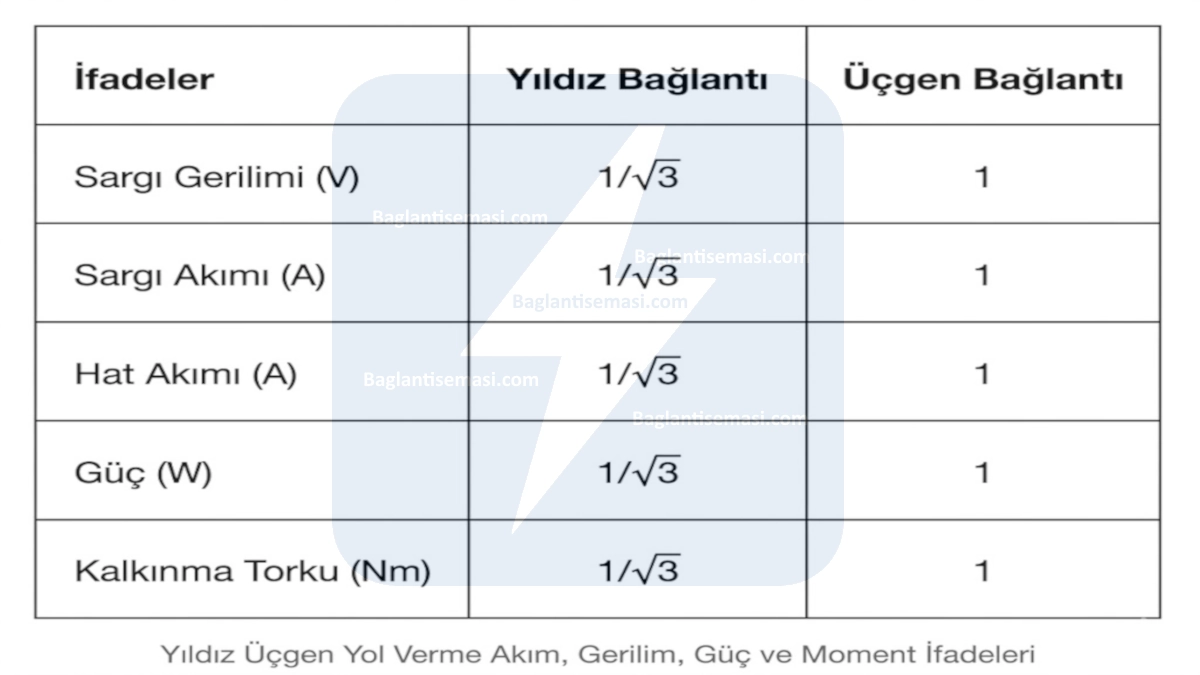

Yıldız üçgen yol vermede çekilen akım ve tork nasıl değişir?
Yıldız bağlantı esnasında sargılara uygulanan faz gerilimi (yaklaşık %58) oranına düşer. Gerilimdeki bu düşüşün karesiyle orantılı olarak, şebekeden çekilen kalkış akımı ve motorun ürettiği kalkış torku (momenti) doğrudan 3’te 1 oranına (%33’e) geriler. Bu durum akımı düşürmek için avantajken, yüksek kalkış torku gereken yerlerde dezavantaj oluşturur.
Her asenkron motora yıldız üçgen yol verilebilir mi?
Hayır, verilemez. Bir motora 400V şebeke geriliminde yıldız-üçgen yol verebilmek için motor sargılarının üçgen işletmede 400V gerilime dayanıklı tasarlanmış olması gerekir. Yani motor etiketinde mutlaka Δ/Y 400/690V (veya sadece Δ 400V) ibaresi yer almalıdır. Etiketinde Δ/Y 230/400V yazan bir motor, üçgen aşamasına geçtiğinde sargı başına 400V düşeceği için sargıları yüksek akımdan dolayı kısa sürede yanacaktır.
Yıldız ve üçgen kontaktörleri neden aynı anda çekmemelidir?
Yıldız ve üçgen kontaktörlerinin aynı anda devreye girmesi, R-S-T faz hatlarının pano içerisinde doğrudan çakışarak fazlar arası tam bir kısa devre meydana getirmesine neden olur. Bu durum şiddetli bir patlamaya, şalt malzemelerinin hasar görmesine ve ana şalterin açmasına yol açar. Bunu önlemek için kumanda devresinde elektriksel ve mekanik kilitleme tasarımları zorunlu olarak kullanılır.
Yıldız üçgen devresinde termik röle nereye bağlanmalıdır?
Termik röle iki farklı noktaya bağlanabilir ve bağlantı yerine göre akım ayarı değişir. Eğer termik röle ana şalter çıkışına (ana hatta) bağlanırsa, motorun tam etiket akımına ayarlanır. Eğer ana kontaktörün altına (faz hattına) bağlanırsa, üzerinden sadece sargı faz akımı geçeceği için motor etiket akımının 0.58 katına ayarlanmalıdır. Sargı korumasını maksimize etmek için ana kontaktör altına bağlanması teknik olarak tavsiye edilir.
Yıldız üçgen geçişi sırasında motor neden ses yapar veya vuruntu oluşturur?
Yıldız kontaktörü devreden çıkıp üçgen kontaktörü devreye girene kadar geçen o çok kısa sürede (milisaniyeler içinde) motora giden enerji kesilir. Bu esnada rotor dönmeye devam ederken motor sargılarında bir zıt elektromotor kuvvet (ZEMK) oluşur. Üçgen kontaktörü çektiğinde şebeke gerilimi ile bu zıt gerilim arasında faz farkı varsa, anlık bir akım piki ve mekanik vuruntu (darbe) meydana gelir. Bu durum geçiş anındaki normal bir elektriksel tepkidir.
Normal bir zaman rölesi ile yıldız-üçgen zaman rölesi arasındaki fark nedir?
Normal zaman röleleri açık kontağını kapatıp kapalı kontağını açarken milisaniyeler bazında iki işlemi aynı anda yapar. Bu durum, hızlı kontaktörlerde ark (kıvılcım) sönmeden diğer kontaktörün çekmesine ve kısa devreye neden olabilir. Özel yıldız-üçgen zaman rölelerinde ise yıldız kontağı açıldıktan sonra üçgen kontağı kapanmadan önce 30 ms ile 100 ms arasında güvenli bir “ölü zaman” (geçiş gecikmesi) bırakılır. Bu süre arkın sönmesini sağlar ve kısa devreyi önler.
Motor klemensindeki pirinç köprüler (baralar) ne zaman sökülmelidir?
Yıldız üçgen bağlantı şeması uygulanırken motor klemens kutusunda bulunan fabrikasyon pirinç köprülerin tamamı sökülmelidir. Eğer bu köprüler sökülmezse, pano içerisinden gelen 6 adet güç kablosu klemense bağlandığı anda kontaktörler vasıtasıyla doğrudan kısa devre oluşur. Motor uçları (U1-V1-W1 ve W2-U2-V2) panodaki kontaktörler tarafından bağımsız olarak sürülmelidir.
Ağır yük altında kalkan motorlarda yıldız üçgen yerine ne kullanılmalıdır?
Kırıcılar, değirmenler, ağır fanlar veya tam yükte kalkış yapmak zorunda olan konveyör bantlar gibi yüksek başlangıç torku isteyen sistemlerde yıldız üçgen bağlantı başarısız olur; çünkü motor yıldızdayken tork yetersizliğinden dolayı kalkış yapamaz, bayılır ve termik açar. Bu tarz ağır şartlarda (Heavy Duty) kademeli yol vermek yerine, kalkış torku ve akımı üzerinde tam kontrol sağlayan frekans konvertörleri (Hız Kontrol Cihazları / VFD) veya tork korumalı donanıma sahip gelişmiş Soft Starter (Yumuşak Yol Verici) cihazları kullanılmalıdır.
