Sanayi tesislerinde ve yüksek güçlü endüstriyel uygulamalarda, asenkron motorların ilk kalkış anında şebekeden çektikleri yüksek demeraj akımını sınırlamak, elektriksel ve mekanik arızaların önüne geçmek için en güvenilir yöntemlerden biri yıldız üçgen yol verme tekniğidir. Bu detaylı rehberde, yıldız üçgen bağlantı şeması detaylarını, gerilim koruma röleli entegrasyonu ve motor klemens tablolarının nasıl bağlanması gerektiğini teknik standartlara uygun olarak inceleyeceğiz.
Önemli Not: İnternette ve mesleki eğitim kurumlarında karşımıza çıkan standart kumanda şemaları, teorik mantığı kavramak için yeterli olsa da sahaya çıkıp panonun kapağını açtığınızda o klasik semboller bazen havada kalabiliyor. Tam da bu yüzden, 20 yıllık saha tecrübemi dijitale aktararak bir fark yaratmak istedim. Hazırladığım tüm bu çizimlerde, alışılagelmiş siyah-beyaz semboller yerine, sahada birebir elinize alıp klemenslerini sıkacağınız şalt malzemelerinin ve rölelerin gerçekçi görsellerini kullanıyorum. Amacım, panonun karşısına geçtiğinizde şemadaki parçayı anında tanıyıp bağlantıyı hatasız ve özgüvenle yapabilmenizdir. Ancak meslektaşlarım olarak şu önemli detayı da özellikle vurgulamak isterim: baglantisemasi.com‘da paylaştığım tüm şemalar, devre elemanları ve kablo görselleri tamamen mesleki eğitim ve referans amaçlıdır. Kendi projelerinizde yapacağınız fiziksel kurulumlarda; kullanılacak malzemelerin akım değerleri, kablo kesitleri, sigorta tipleri ve sistemin genel iş güvenliği tamamen sizin ve işlemi uygulayan teknik personelin sorumluluğundadır. Çizimleri referans alırken, kendi tesisinizin mekanik yük durumunu ve çalışma şartlarını hesaplamayı lütfen unutmayın. Hadi Gerilim koruma röleli yıldız üçgen bağlantı şeması ve detaylı pano kurulum rehberimizi incelemeye başlayalım..
Yıldız Üçgen Yol Verme Nedir ve Neden Kullanılır?
Üç fazlı asenkron motorlar, doğrudan şebekeye (direkt yol verme) bağlandıklarında nominal akımlarının yaklaşık 6 ila 8 katı arasında bir kalkış akımı (demaraj akımı) çekerler. 5.5 kW ve üzeri güçteki motorlarda bu ani akım çekişi; şebekede gerilim dalgalanmalarına, şalt malzemelerinin (kontaktör, sigorta) ömrünün kısalmasına ve kablo kesit hesabı sınırlarının aşılarak kabloların aşırı ısınmasına neden olur.
Bu sorunu çözmek için motor önce “Yıldız (Y)” bağlantıda devreye alınarak sargılarına düşen faz gerilimi düşürülür (380V yerine 220V). Motor anma devrinin %75-80’ine ulaştığında ise zaman rölesi yardımıyla “Üçgen (Δ)” bağlantıya geçilerek tam güçte çalışması sağlanır.
Motor Klemens Tablosunda Yıldız ve Üçgen Bağlantı Prensibi
Yıldız üçgen panosu hazırlamadan önce motor klemens kutusundaki U-V-W ve X-Y-Z (veya U1-V1-W1 ve W2-U2-V2) sargı uçlarının mantığını kavramak hayati önem taşır.
Yıldız Bağlantı (Y) Aşaması
Yıldız bağlantıda, motor sargılarının birer uçları (genellikle W2, U2, V2) klemens tablosunda kısa devre köprüleriyle birleştirilir. Diğer uçlara (U1, V1, W1) ise R, S, T fazları uygulanır. Bu durumda hat gerilimi sargılara √3 oranında (yaklaşık %58) azalarak yansır.
Üçgen Bağlantı (Δ) Aşaması
Üçgen bağlantıda motor sargıları birbirine seri şekilde, kapalı bir üçgen oluşturacak formda bağlanır. Bir sargının çıkışı, diğer sargının girişi ile köprülenir (U1-W2, V1-U2, W1-V2). Üçgen kontaktörü devreye girdiğinde, motor sargıları doğrudan 380V (400V) şebeke gerilimine maruz kalır ve motor etiketinde belirtilen tam torkunu üretir.
Akım, Gerilim ve Kalkınma Torku (Moment) İfadeleri
Yıldız ve üçgen çalışma arasındaki elektriksel geçişin matematiğini anlamak, doğru şalt malzemesini seçmek için şarttır. Aşağıdaki tabloda sargı gerilimi, hat akımı, güç ve kalkınma torku formüllerinin iki bağlantı tipi arasındaki farkını net bir şekilde görebilirsiniz. Yıldız bağlantıda motorun kalkınma torkunun 1/3 oranında düştüğüne dikkat edilmelidir; bu nedenle yük altında kalkan motorlarda yıldız-üçgen yerine trifaze motor sürücü (VFD) kullanılması daha uygundur.
Gerilim Koruma Röleli Yıldız Üçgen Bağlantı Şeması İncelemesi
Endüstriyel panolarda motoru sadece aşırı akıma karşı korumak yetmez, aynı zamanda faz kaybı, faz sırası hatası veya düşük/yüksek gerilim gibi şebeke anormalliklerine karşı da korumak gerekir. Bu yüzden modern kumanda devrelerinde GKRC serisi gibi röleler kullanılır.

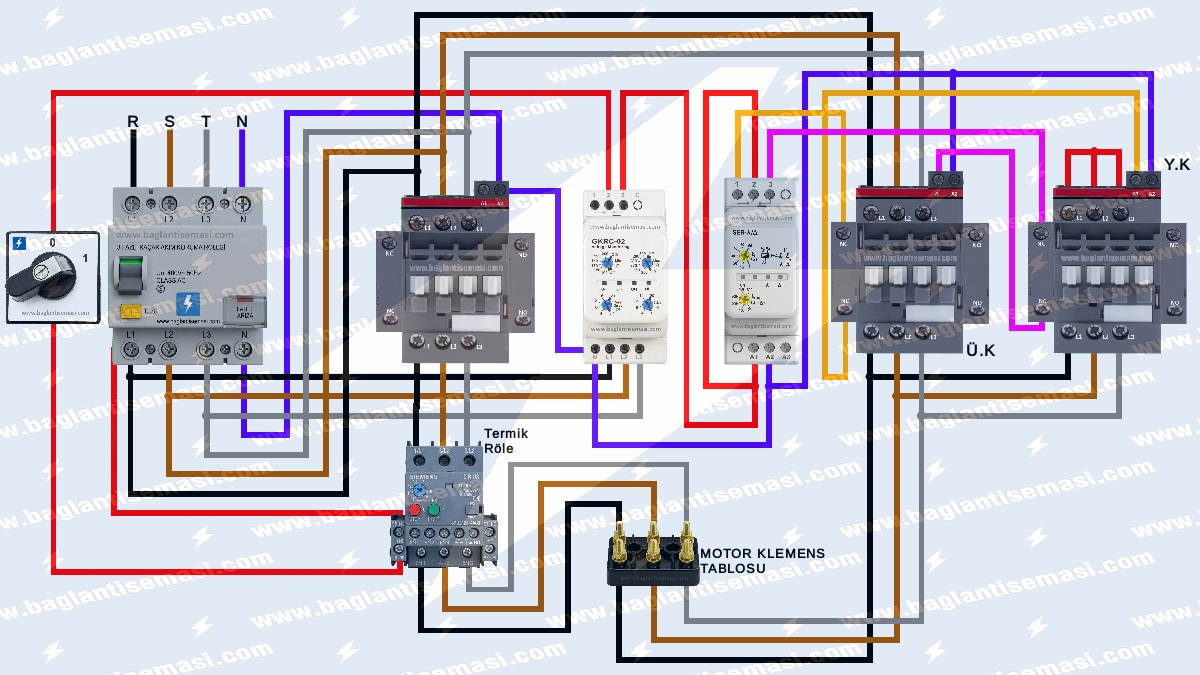

Aşağıdaki şemada; Ana Kontaktör, Üçgen Kontaktörü, Yıldız Kontaktörü, Yıldız-Üçgen Zaman Rölesi, Motor Koruma Şalteri ve Termik Röle entegrasyonu eksiksiz bir biçimde gösterilmiştir.
Devre Elemanları ve Görevleri:
- Motor Koruma Şalteri / Kompakt Şalter: Sistemin ana enerjisini sağlar ve kısa devre durumlarında hattı korur. Detaylı pano yerleşimi için trifaze sigorta kutusu bağlantı şeması makalemize de göz atabilirsiniz.
- Gerilim Koruma Rölesi: Şebeke gerilimini sürekli izler. Fazlardan birinin gitmesi veya gerilimin set edilen değerlerin dışına çıkması durumunda kumanda devresinin enerjisini keserek motorun yanmasını önler. (Bkz: Gerilim koruma rölesi bağlantı şeması)
- Sahada yıldız üçgen panolarında gerilim kontrolü denildiğinde endüstri standardı haline gelmiş cihazların başında Entes GKRC-02 ve türevi faz koruma röleleri gelir. Teorik şemalarda genellikle düz bir kutu olarak çizilse de, panonuzu toplarken büyük ihtimalle elinize bir GKRC02 alacaksınız. Bu rölelerin L1, L2, L3 klemenslerine şebekeden gelen üç fazı doğrudan girmek ve rölenin ortak (COM) ucu üzerinden kumanda devresini dolaştırmak, faz gitmesi veya asimetri durumlarında sistemin enerjisini anında kesecektir. Sisteminize GKRC-02 veya benzeri bir röle entegre ederken, cihaz üzerindeki asimetri ve bekleme süresi ayar potansiyometrelerini tesisinizin şebeke dalgalanma karakteristiğine göre doğru set etmeyi unutmayın.
- Ana, Yıldız ve Üçgen Kontaktörleri: Güç devresindeki akımı anahtarlayan temel elemanlardır. Doğru kontaktör seçimi için kontaktör nedir, nasıl çalışır konulu rehberimizi inceleyebilirsiniz.
- Termik Röle: Motorun nominal akımının üzerinde akım çekmesi (zorlanma, mekanik sıkışma) durumunda bimetal elemanlar ısınarak kontaklarını değiştirir ve devreyi açar. Ana kontaktörün veya üçgen kontaktörünün altına bağlanabilir. (Bkz: Termik röle bağlantı şeması)
Yıldız Üçgen Pano Malzeme Seçimi ve Sigorta-Kablo Kesit Tablosu
Sahada en çok yapılan hatalardan biri, yıldız ve üçgen kontaktör akımlarının yanlış hesaplanmasıdır. Ana kontaktör ve üçgen kontaktörü hat akımının %58’ini (In / √3) taşırken, yıldız kontaktörü hat akımının üçte birini (In / 3) taşır.
Aşağıdaki tablo, 380V (400V) şebekede en çok kullanılan motor güçleri için referans malzeme seçimi değerlerini göstermektedir:
| Motor Gücü (kW) | Nominal Akım (A) Yaklaşık | Ana Giriş Sigortası (A) | Ana & Üçgen Kontaktör (A) | Yıldız Kontaktör (A) | Termik Röle Ayar Sahası (A)* | Ana Besleme Kablosu (mm²) |
|---|---|---|---|---|---|---|
| 11 kW | 21.5 A | 3×32 A (C Tipi) | 18 A | 12 A | 12 – 18 A | 4×4 mm² |
| 15 kW | 29 A | 3×40 A (C Tipi) | 25 A | 18 A | 17 – 25 A | 4×6 mm² |
| 22 kW | 41 A | 3×63 A (C Tipi) | 32 A | 25 A | 23 – 32 A | 4×10 mm² |
| 30 kW | 55 A | 3×80 A (C Tipi) | 40 A | 32 A | 30 – 40 A | 3×16+10 mm² |
| 37 kW | 68 A | 3×100 A (C Tipi) | 50 A | 40 A | 37 – 50 A | 3×25+16 mm² |
*Not: Termik röle, ana kontaktörün çıkışına bağlanmışsa motor etiket akımının In / √3 değerine (yaklaşık %58’ine) göre ayarlanmalıdır.
Sahada Sık Karşılaşılan Sorunlar ve Teknik İpuçları
Yıldız üçgen bağlantı yapıldıktan sonra sistem devreye alınırken bazı kronik sorunlarla karşılaşılabilir. Bunlardan en yaygın olanı zaman rölesi ayar süresidir. Yıldızdan üçgene geçiş süresi, motorun yüküne bağlı olarak genellikle 3 ila 8 saniye arasında ayarlanmalıdır. Motor yıldız bağlantıda hızını tam alamadan üçgene geçerse, aşırı akım çekerek ana şalteri attırabilir.
Bir diğer yaygın problem ise topraklama zafiyetleri ve kaçak akım rölesi (KAR) atmalarıdır. Motor klemens kutusuna su girmesi veya sargı yalıtımının zayıflaması sonucu pano enerjilendiği an KAR açma yapabilir. Bu tür sorunların kaynağı ve çözümü için kaçak akım rölesi neden sürekli atar? başlıklı makalemizi inceleyerek arıza tespit adımlarını uygulayabilirsiniz.
Daha fazla akademik ve endüstriyel standart verisi incelemek isterseniz, Milli Eğitim Bakanlığı (MEGEP) tarafından yayınlanan Asenkron Motorlara Yol Verme Teknik Dökümanı belgesine göz atabilirsiniz.
Elektrik pano tasarımında ve motor koruma devrelerinde hata payı yoktur. Yukarıdaki şemaları ve tablo değerlerini uygularken tesisatınızın çalışma koşullarını, ortam sıcaklığını ve motorun tahrik ettiği mekanik yük tipini her zaman göz önünde bulundurmalısınız.
Gerilim Koruma Röleli, Pako Şalterli, YU Zaman Röleli Asenkron Motor Yıldız Üçgen Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Yıldız üçgen yol verme işlemi genellikle hangi güçteki motorlar için uygulanır?
Endüstri standartlarında genellikle 5.5 kW (yaklaşık 7.5 HP) ve üzerindeki üç fazlı asenkron motorlarda, kalkış anında şebekeden çekilen yüksek demeraj akımını (ani akım) engellemek için yıldız-üçgen bağlantı kullanılır. Daha küçük güçlerde, şebekeyi fazla yormadıkları için genellikle direkt yol verme bağlantısı yeterlidir.
Zaman rölesinde yıldızdan üçgene geçiş süresini kaç saniye ayarlamalıyım?
Bu süre motorun tahrik ettiği mekanik yüke göre değişmekle birlikte sahada genellikle 3 ila 8 saniye arasında tutulur. En pratik anlama yöntemi motorun sesidir; motor nominal devrinin yaklaşık %75-80’ine ulaştığında (motorun kalkış sesi sabitlendiğinde), üçgene geçiş için en ideal zamandır.
Motor üçgen kontaktörüne geçtiği an ana şalter neden atar?
Bunun sahada en sık karşılaşılan iki nedeni vardır. Birincisi, yıldızda çalışma süresinin çok kısa tutulması ve motorun yeterli devri almadan üçgene geçerek şebekeye aniden yüklenmesidir. İkincisi ise, motora giden U-V-W ve X-Y-Z kablolarının faz sıralamasının yanlış bağlanması sonucu üçgene geçişte faz çakışması (kısa devre) yaşanmasıdır.
Panodaki termik röleyi motorun hangi akım değerine göre ayarlamam gerekiyor?
Termik rölenin nereye bağlandığı çok önemlidir. Eğer termik röle şemadaki gibi ana kontaktörün veya üçgen kontaktörünün altına seri olarak bağlıysa, röleyi motor etiketinde yazan nominal akımın (In) %58’ine (yani In / √3 değerine) ayarlamalısınız. Eğer direkt ana giriş hattına (kontaktörlerden önce) bağlıysa doğrudan nominal akıma ayarlanır.
Sisteme gerilim koruma rölesi (GKRC) eklemek gerçekten şart mı?
Uzun ömürlü ve güvenli bir sistem için kesinlikle şarttır. Yıldız üçgen çalışan yüksek güçlü motorlar, şebekedeki faz kaybına veya asimetrik gerilim dalgalanmalarına karşı çok hassastır. Gerilim koruma rölesi, fazlardan biri koptuğunda (iki faza kalma durumu) hızlıca kumanda devresini keserek motor sargılarının kavrulmasını engeller.
Motorun klemens kutusundaki metal sac köprüleri çıkarmam gerekiyor mu?
Evet, kesinlikle çıkarılmalıdır. Yıldız-üçgen pano uygulamalarında panodan motora 6 adet güç kablosu (ve artı 1 topraklama) çekilir. Pano içindeki kontaktörler yıldız ve üçgen köprüleme işlemini zaten sırasıyla kendi içlerinde yaptıkları için, motor klemens tablosundaki o orijinal bakır köprüler sökülüp iptal edilmelidir.
Yıldız kontaktörünün amper kapasitesi neden ana ve üçgen kontaktörden daha küçük seçilir?
Motor yıldız bağlantı modundayken hat akımının sadece üçte birini (1/3) çeker. Bu kısa kalkış süresinde üzerinden düşük akım geçtiği için, maliyeti optimize etmek ve pano içinde yer tasarrufu sağlamak amacıyla yıldız kontaktörü diğerlerine kıyasla bir alt kademe güçte seçilir.
Pano enerjilendiğinde kaçak akım rölesi (KAR) neden sürekli açma yapıyor?
Kaçak akım rölesinin atması genellikle kumanda devresindeki bir nötr-toprak karışıklığından veya motor sargılarındaki izolasyon zayıflığından kaynaklanır. Klemens kutusuna su/nem girmesi de çok yaygın bir sebeptir. Ayrıca yıldız üçgen geçiş anındaki anlık yüksek harmonikler standart tiplerdeki (AC tip) kaçak akım rölelerini yanıltabilir.
Motor yıldız modunda kalkış yaparken çok zorlanıyor ve titriyorsa sebebi nedir?
Yıldız bağlantı esnasında motorun kalkınma torku (çekiş gücü), normal çalışma değerinin üçte birine düşer. Eğer motor ağır devirli bir fan, içi dolu bir helezon veya büyük bir kompresör gibi sürekli ve ağır bir yük altındaysa, yıldızın ürettiği bu düşük tork motoru çevirmeye yetmez. Bu tür zorlu kalkışlarda VFD (motor sürücü) veya soft starter (yumuşak yol verici) kullanmak zorunludur.
Yıldız-üçgen zaman rölesi arızalanırsa ve motor sürekli yıldızda kalırsa ne olur?
Motor tam yük altındayken yanlışlıkla sürekli yıldız modunda çalışmaya devam ederse, ihtiyaç duyduğu mekanik gücü üretemez ve şebekeden aşırı akım çekmeye başlar. Bu durum kısa süre içinde motor sargılarının limitlerin üzerinde ısınmasına ve termik rölenin atmasına sebep olur. Eğer termik röle doğru ayarlanmamışsa, maalesef motor sargıları yanar.
