Endüstriyel otomasyon sistemlerinde ve ağır sanayi tesislerinde asenkron motorların hız, ivmelenme ve tork kontrolünü hassas bir biçimde sağlamak için frekans invertörleri, yani VFD (Variable Frequency Drive) cihazları vazgeçilmez bir role sahiptir. Standart bir şebeke gerilimi ile motorun direkt olarak veya yıldız-üçgen yöntemiyle kaldırılması, mekanik darbelere ve yüksek demeraj akımlarına yol açarken; doğru tasarlanmış bir trifaze motor sürücü bağlantı şeması sayesinde motor kalkışları yumuşatılır, mekanik aşınmalar en aza indirilir ve ciddi oranda enerji tasarrufu sağlanır. Bu detaylı teknik rehberde, 3 fazlı bir motor sürücüsünün güç devresi girişlerinden motor klemensine kadar uzanan çıkış bağlantılarına, topraklama prensiplerinden elektromanyetik uyumluluk (EMC) kurallarına kadar tüm aşamaları adım adım inceleyeceğiz.
Motor Sürücü Güç Girişi (R-S-T) Bağlantısı ve Şebeke İzolasyonu

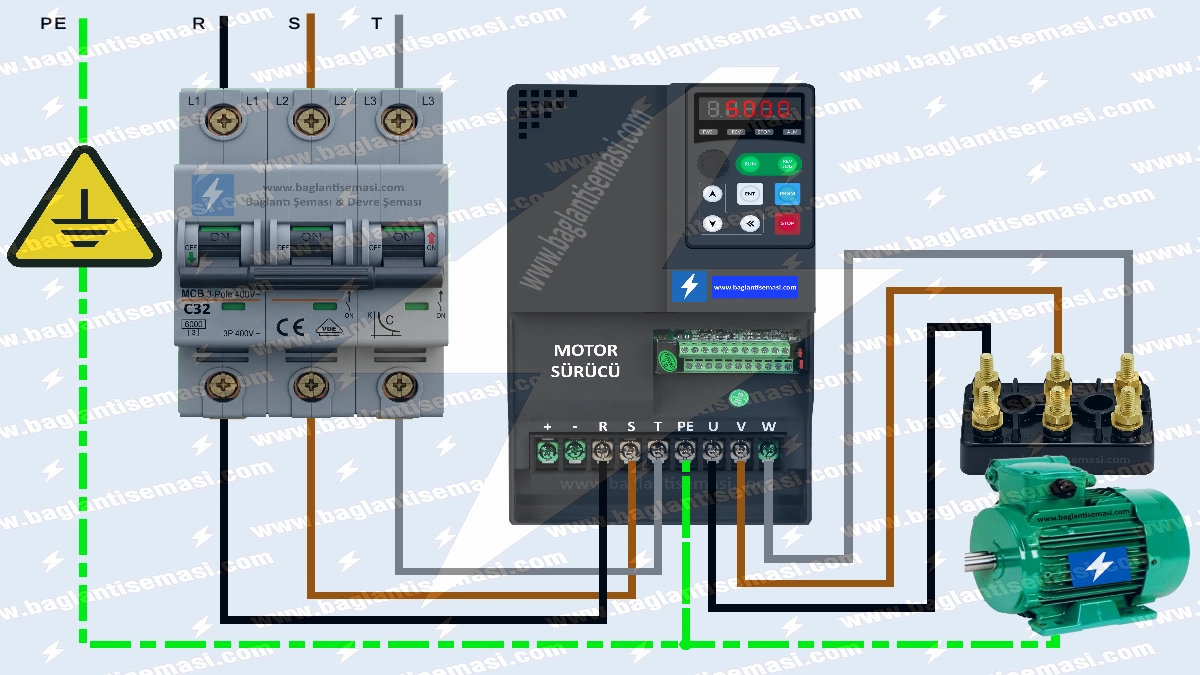

Elektrik panosu içerisinde motor sürücüsünün devreye alınmasındaki ilk ve en kritik adım, şebekeden gelen enerjinin cihaza güvenli bir şekilde aktarılmasıdır. Hazırladığımız şemada kahverengi, siyah ve gri renklerle belirtilen 3 fazlı AC enerji (L1, L2, L3), ana baradan alınarak öncelikle koruma amacıyla bir otomatik sigortaya (MCB) girmektedir. Çizimde örnek olarak kullandığımız C32 (32 Amper, C tipi gecikmeli) karakteristikli 3 kutuplu sigorta, hattı aşırı yük ve olası kısa devre durumlarına karşı korur. C tipi sigortalar, motor devrelerinde karşılaşılan anlık akım dalgalanmalarında gereksiz açma yapmadıkları için bu tarz endüstriyel yüklerde özellikle tercih edilir.
Sigorta çıkışından alınan 380V-400V aralığındaki üç fazlı gerilim, invertörün alt kısmında yer alan güç klemens bloğundaki R, S ve T (bazı markalarda L1, L2, L3 olarak da isimlendirilir) terminallerine bağlanır. Bu noktada faz sırasının (R-S-T veya T-S-R) sürücü girişi için teknik olarak bir önemi yoktur; çünkü sürücü, gelen AC gerilimi kendi içinde doğrultucu (rectifier) diyot köprüleri vasıtasıyla DC gerilime (DC Bus) çevirir. Eğer üzerinde çalıştığınız proje 3 fazlı bir endüstriyel tesis değilse ve cihazınızı standart 220V ev tipi şebeke gerilimi ile besleyecekseniz, tek faz girişli cihazların yapılandırmasını anlamak adına monofaze motor sürücü bağlantı şeması başlıklı içeriğimizi de inceleyebilirsiniz.
Sürücü Çıkışı (U-V-W) ve Asenkron Motorun Klemens Bağlantısı

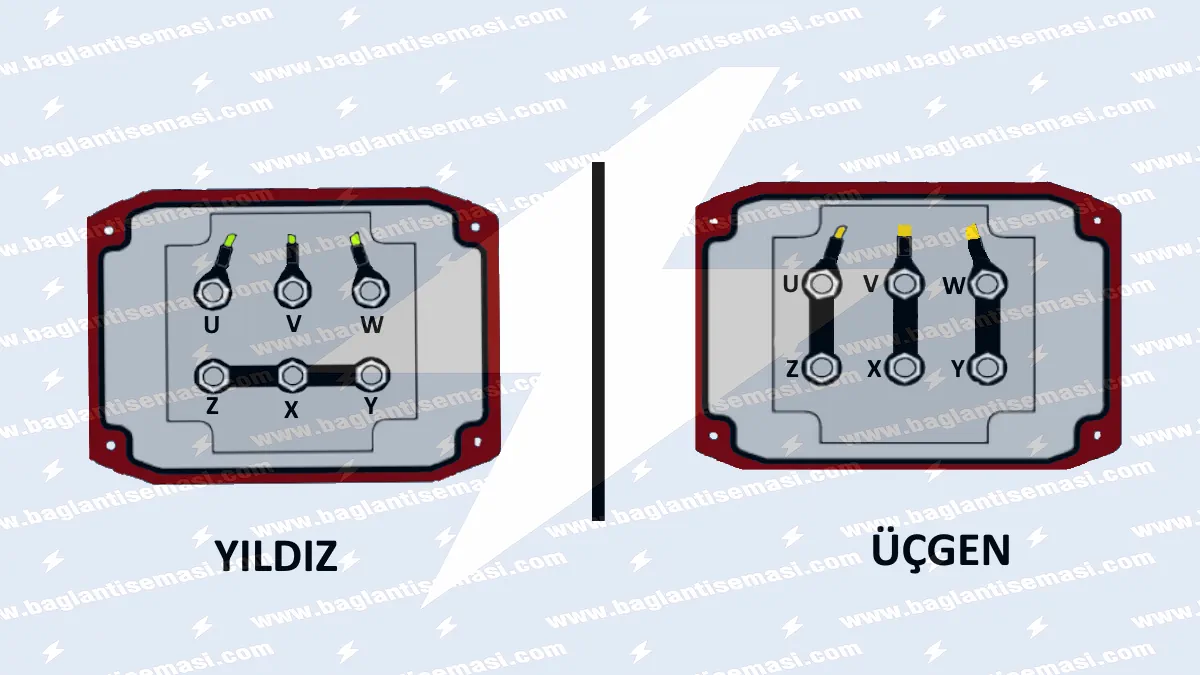

İnvertörün girişinde DC’ye çevrilen gerilim, IGBT (İzole Geçitli Bipolar Transistör) modülleri aracılığıyla istenilen frekans ve genlikte yeniden AC gerilime dönüştürülür. Motor sürücüsünün ürettiği bu değişken frekanslı ve gerilimli (V/f) çıkış enerjisi, U, V ve W terminalleri üzerinden motora iletilir. Şemamızda doğrudan 3 fazlı asenkron motorun klemens tablosuna giden bu hat, sürücünün en hassas bölgesidir.
Sürücü çıkışından (U-V-W) motora giden hat üzerinde kesinlikle bir kontaktör veya şalter bulundurulmamalıdır. Sürücü çalışır durumdayken ve motora enerji basıyorken aradaki bir kontaktörün açması veya kapanması, invertörün çıkışındaki IGBT modüllerinde ölümcül yüksek gerilim sıçramalarına (voltaj piklerine) neden olarak sürücünün arızalanmasına yol açabilir. Endüstriyel panolarda şalt malzemelerinin mantığını kavramak isterseniz kontaktör nedir nasıl çalışır makalemizden temel çalışma prensiplerine göz atabilirsiniz.
Ayrıca, sürücü ile motor arasındaki mesafe uzadıkça kablo kapasitansından dolayı voltaj yansımaları meydana gelir. Bu yüzden U-V-W hattında mutlaka yüksek gerilim izolasyonlu ve doğru kesitte kablolar seçilmelidir. Motorunuzun çektiği nominal akıma (In) göre en güvenli iletken kalınlığını belirlemek için kablo kesit hesabı nasıl yapılır rehberimizden faydalanarak pano tasarımınızı uluslararası standartlara uygun hale getirebilirsiniz.
Topraklama (PE) ve Elektromanyetik Uyumluluk (EMC) Standartları
Motor sürücüleri, PWM (Darbe Genişlik Modülasyonu) tekniği ile çok yüksek frekanslarda (genellikle 4 kHz ile 16 kHz arası) anahtarlama yaparlar. Bu yüksek frekanslı anahtarlama, şebekeye ve sistemin gövdesine ciddi seviyelerde harmonikler ve yüksek frekanslı kaçak akımlar yayar. Şemada kalın kesik yeşil çizgilerle özellikle vurgulanan PE (Koruma Topraklaması) hattı, bu elektriksel gürültülerin toprağa deşarj edilmesi için hayati öneme sahiptir.
Doğru bir topraklama yapılmadığı takdirde; sürücü anlamsız “Aşırı Akım (Overcurrent)” veya “Toprak Hatası (Earth Fault)” alarmları verebilir, panodaki PLC veya sensör gibi hassas otomasyon cihazlarının haberleşme sinyalleri bozulabilir. Hem sürücünün kendi PE terminali hem de asenkron motorun gövdesi, panonun ana topraklama barasına düşük empedanslı ve kalın kesitli bir kablo ile bağlanmalıdır. Özellikle U-V-W çıkış hattında EMC normlarına uygun ekranlı (shielded) motor kabloları kullanılması ve bu kablonun ekranının (zırhının) motor sürücü tarafında topraklanması, yayılan elektromanyetik gürültüyü (EMI) kafesleyerek sistem kararlılığını zirveye taşır.
Kumanda Terminal Bağlantıları ve Harici Sinyalizasyon
Güç devresinin (R-S-T ve U-V-W) montajı tamamlandıktan sonra, motor sürücünün beynine hükmedecek olan kontrol sinyallerinin bağlanması aşamasına geçilir. Endüstriyel uygulamalarda cihazlar nadiren kendi üzerindeki tuş takımlarından (keypad) kontrol edilir; genellikle pano kapağına yerleştirilen butonlar, pako şalterler ve hız ayar potansiyometreleri kullanılır.
Motor sürücünün kumanda klemens bloğunda bulunan dijital girişler (DI) ileri (FWD), geri (REV) veya acil durdurma komutları için yapılandırılırken; analog girişler (AI) 0-10V veya 4-20mA sinyalleri ile motorun devrini dışarıdan belirlemek için kullanılır. Pano kapağınıza entegre edeceğiniz harici bir kontrol sistemi kurguluyorsanız, kablo bağlantılarının nereye yapılacağını eksiksiz görmek için motor sürücü start stop pot bağlantısı şemamızı inceleyebilir ve parametre atamalarını buna göre yapabilirsiniz.
Bağlantı Şemasında Kullanılan Teknik Ekipmanlar ve Malzeme Listesi
Bir trifaze motor sürücü kurulumunda sorunsuz ve uzun ömürlü bir işletim sağlamak için doğru şalt ve iletken malzemelerinin seçimi şarttır. Aşağıdaki tabloda, şemamızda yer alan bileşenlerin pano içerisindeki görevleri ve teknik gereksinimleri detaylandırılmıştır:
| Malzeme / Ekipman Adı | Sistemdeki Görevi ve Teknik Detaylar |
|---|---|
| Otomatik Sigorta (3 Kutuplu MCB) | Şemada C32 olarak belirtilmiştir. Şebeke ile invertör arasındaki hattı kısa devre ve aşırı yüklenmelere karşı korur. Kalkış demerajlarını tolere etmesi için gecikmeli (C veya D tipi) seçilmesi standarttır. |
| Trifaze Motor Sürücü (Frekans İnvertörü) | Sistemin ana kontrolcüsüdür. R-S-T terminallerinden aldığı 380V şebeke gerilimini işleyerek, U-V-W terminalleri üzerinden motorun devrini, torkunu ve rampalarını (kalkış/duruş süresi) ayarlar. |
| 3 Fazlı Asenkron Motor | Sürücüden gelen yüksek frekanslı sinyallerle beslenen tahrik elemanıdır. Sürücü ile kullanılacak motorun sargı izolasyon sınıfı (tercihen F veya H sınıfı) yüksek gerilim piklerine dayanıklı olmalıdır. |
| Güç ve Motor Kabloları | Enerji iletimini sağlar. Sürücü girişinde (R-S-T) standart XLPE/PVC kablolar kullanılabilirken; sürücü çıkışında (U-V-W) elektromanyetik yayılımı hapsetmek için kesinlikle ekranlı (shielded) kablo tercih edilmelidir. |
| Topraklama İletkeni (PE) | Sarı-yeşil renk koduna sahip koruma iletkenidir. Can güvenliğini sağlamasının yanı sıra, yüksek frekanslı kaçak akımları toprağa ileterek invertörün ve otomasyon panosunun elektriksel gürültüden arınmasını sağlar. |
Motor sürücü bağlantıları sadece kabloların doğru klemenslere sıkılmasıyla tamamlanmaz; kablo taşıma tavalarındaki yerleşim, güç kabloları ile sinyal kabloları arasındaki mesafe ve doğru parametre konfigürasyonları mühendislik kalitesini belirler. VFD sistemlerinde elektromanyetik gürültü önleme teknikleri, harmonik filtrelerin doğru kullanımı ve endüstriyel kablolama standartları hakkında daha derinlemesine uluslararası teknik doküman incelemek isterseniz, Rockwell Automation – Motor Sürücüleri Elektrik Tesisatı ve Topraklama Kuralları (PDF) kaynağını referans alabilirsiniz.
Trifaze Motor Sürücü VFD Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
3 fazlı motor sürücü girişinde (R-S-T) faz sırası önemli midir?
Hayır, motor sürücülerin güç girişinde bulunan doğrultucu (rectifier) köprü diyotlar, şebekeden gelen alternatif akımı (AC) doğru akıma (DC) çevirdiği için R, S ve T fazlarının hangi sırayla bağlandığı cihazın çalışmasını etkilemez.
Motor sürücü çıkışı (U-V-W) ile asenkron motor arasına kontaktör bağlanır mı?
Kesinlikle bağlanmamalıdır. Motor sürücü motora enerji basarken (çalışır durumdayken) çıkış hattındaki bir kontaktörün açması veya kapanması, invertörün içindeki IGBT güç modüllerinde ölümcül voltaj sıçramalarına neden olarak cihazın yanmasına yol açabilir.
Motor sürücü bağlantısında neden ekranlı (zırhlı) motor kablosu tercih edilmelidir?
Motor sürücüler yüksek frekansta anahtarlama (PWM) yaparak çalışır. Çıkış hattında ekranlı kablo kullanılmaz ve bu ekran topraklanmazsa, yayılan elektromanyetik gürültü (EMI) panodaki PLC, sensör ve haberleşme kablolarının sinyallerini bozarak sistemi kararsız hale getirir.
Motor sürücü (VFD) topraklaması yapılmazsa hangi sorunlar ortaya çıkar?
Cihaz gövdesinde yüksek frekanslı kaçak akımlar birikir ve yayılan harmonikler filtrelenemez. Bu durum can güvenliğini tehlikeye atmasının yanı sıra, invertörün sürekli “Toprak Hatası” (Earth Fault) veya “Aşırı Akım” gibi asılsız arıza (fault) kodları vererek sistemi durdurmasına neden olur.
Motor sürücü güç girişinde neden “C” veya “D” tipi otomatik sigorta (MCB) kullanılır?
C veya D tipi gecikmeli sigortalar, motor devrelerinde ve kapasitif yüklerde karşılaşılan anlık demeraj (kalkış) akımlarını tolere edebilecek şekilde tasarlanmıştır. Aydınlatma linyeleri için kullanılan “B” tipi hızlı sigortalar tercih edilirse, cihaz ilk enerji aldığında gereksiz sigorta atmaları yaşanır.
3 fazlı endüstriyel motor sürücü ile tek fazlı (monofaze) motor çalıştırılabilir mi?
Hayır, 3 fazlı (U-V-W çıkışlı) standart motor sürücüleri, yapısı gereği merkezkaç anahtarı ve kalkış kondansatörü barındıran tek fazlı (220V) asenkron motorları sürmek için uygun değildir. Bu cihazlar sadece trifaze motorların frekans kontrolü için üretilmiştir.
Motor sürücü bağlantısında U, V, W klemenslerine yanlışlıkla şebeke enerjisi bağlanırsa ne olur?
Kurulum sırasındaki en büyük ve maliyetli hatalardan biridir. Şebeke enerjisi (R-S-T) doğrudan sürücünün çıkış terminallerine (U-V-W) verilirse, yüksek gerilim direkt olarak IGBT güç modüllerine ulaşır ve cihaza enerji verildiği an motor sürücü kalıcı olarak yanar.
Sürücü ile motor arasındaki kablo mesafesi çok uzunsa ek bir önlem alınmalı mıdır?
Evet, mesafe uzadıkça kablo kapasitansı artar ve voltaj yansımaları (voltage spikes) motor sargılarının izolasyonunu delebilir. Üreticinin belirlediği kablo mesafesi aşılıyorsa, sürücü çıkışına mutlaka uygun değerlerde “motor şok bobini” (AC çıkış reaktörü) eklenmelidir.
Motor sürücüye harici bir hız ayar potansiyometresi nasıl bağlanır?
Sürücünün kumanda klemens bloğunda yer alan analog giriş terminallerine bağlantı yapılır. Genellikle cihazın sağladığı +10V referans ucu, analog sinyal okuma ucu (AI) ve ortak toprak ucu (GND/COM) referans alınarak 3 telli potansiyometre bağlantısı gerçekleştirilir.
Sürücüye bağlı motorun dönüş yönü (ileri/geri) şema üzerinden nasıl değiştirilir?
Klasik kontaktörlü devrelerin aksine, motor sürücülerde dönüş yönünü değiştirmek için güç kablolarının (U-V-W) yerini fiziksel olarak değiştirmeye gerek yoktur. Cihazın kumanda terminallerindeki ileri (FWD) veya geri (REV) dijital girişlerine sinyal verilerek yön elektronik olarak anında değiştirilir.
