X5 Kombi Sayaç ve Akım Trafosu Bağlantı Şeması; Endüstriyel tesislerde, fabrikalarda ve yüksek güç çeken ticari işletmelerde çekilen akımın doğrudan sayaca girmesi mümkün değildir. Yüksek akımların güvenli bir şekilde ölçülebilir seviyelere (genellikle 5A) düşürülmesi gerekir. İşte bu noktada X5 kombi sayaç bağlantısı ve akım trafosu bağlantı şeması devreye girer. Bu makalede, sahadaki uygulamalarınızda sıfır hata ile kurulum yapmanızı sağlayacak tüm teknik detayları, şemaları ve püf noktaları inceliyoruz.
Akım Trafosu Nedir ve İç Yapısı Nasıl Çalışır?
Akım trafosu (Current Transformer – CT), primer sargısından geçen yüksek alternatif akımı, manyetik indüksiyon prensibiyle belirli bir çevirme oranında küçülterek sekonder sargısına aktaran ölçü transformatörleridir. Çalışma prensibi, sekonder sarım sayısının (n2), primer sarım sayısından (n1) yüksek olmasına dayanır. Bu sayede gerilim yükselirken, akım ölçüm cihazlarının (ampermetre, enerji analizörü, X5 sayaç) okuyabileceği güvenli seviyelere düşer.

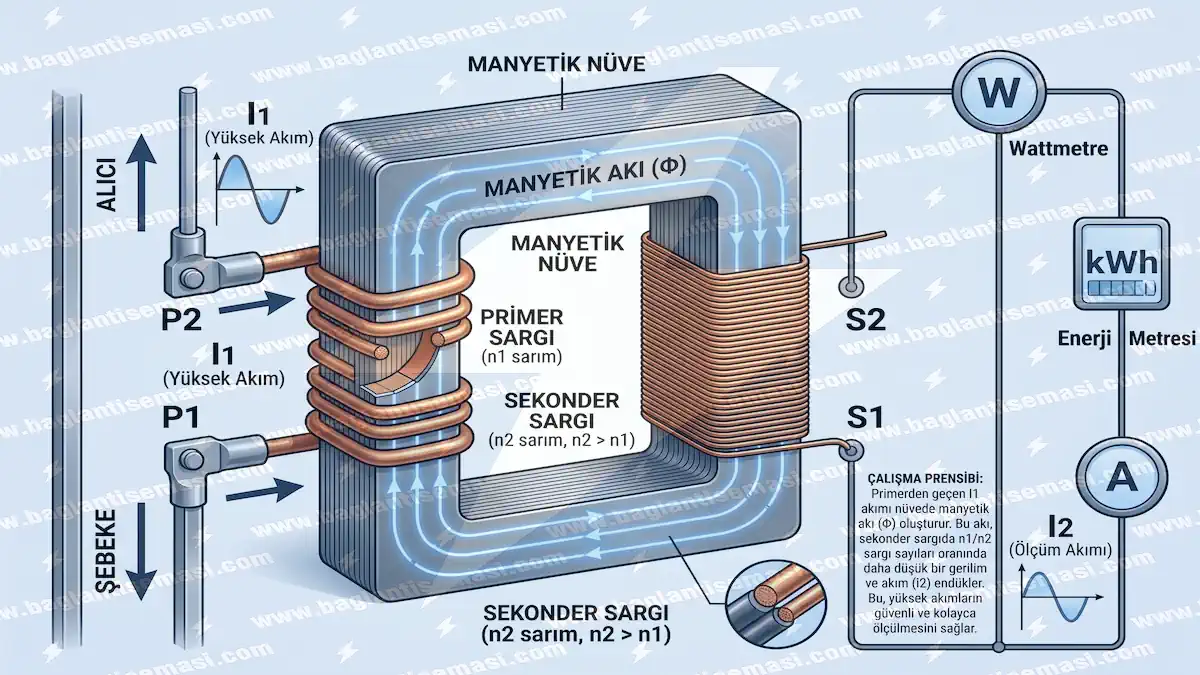

Yukarıdaki iç yapı şemasında görüldüğü üzere; şebekeden alıcıya giden yön P1’den P2’ye doğrudur. Primerden geçen (I1) akımı, manyetik nüve üzerinde bir manyetik akı oluşturur ve sekonder sargıda n1/n2 oranında daha düşük bir (I2) ölçüm akımı endükler.

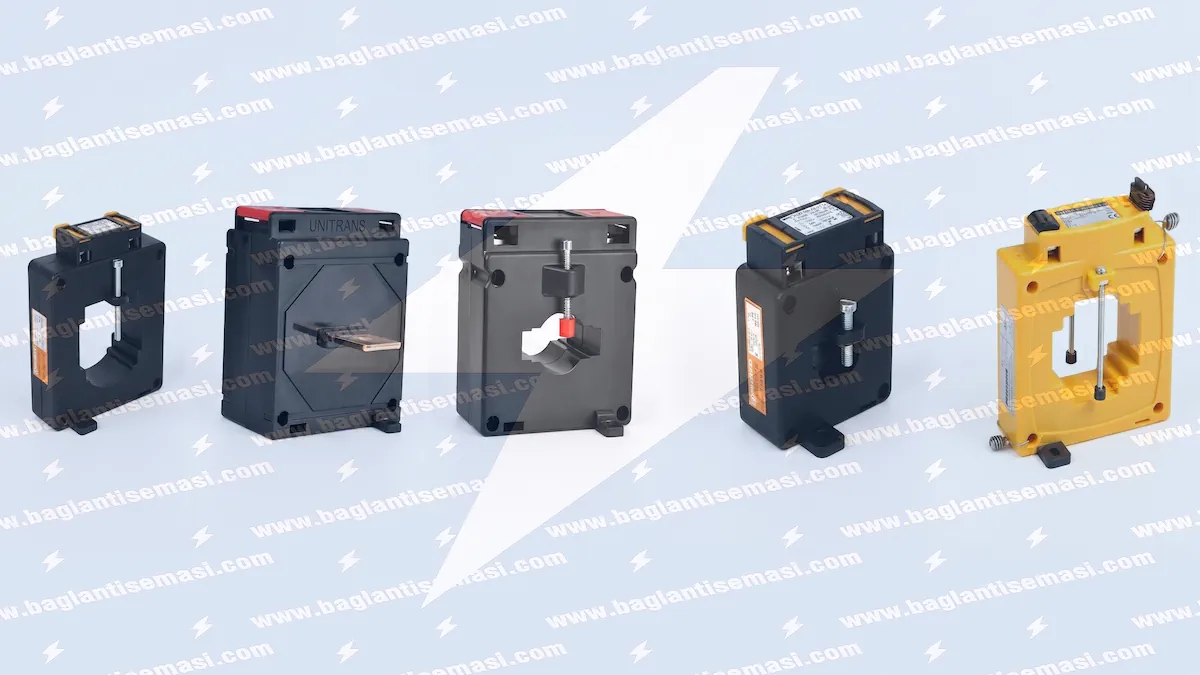

Akım Trafosu Çeşitleri ve Sahada Seçim Kriterleri
Tesisin gücüne, bara yapısına ve pano tasarımına göre farklı akım trafosu tipleri kullanılır. Doğru seçim, ölçüm hassasiyeti (Class 0.2s, 0.5 vb.) ve pano içi montaj ergonomisi açısından kritiktir.
- Sargılı Tip Akım Trafoları: Genellikle düşük akım değerlerinde (örneğin 10/5A ile 100/5A arası) daha yüksek hassasiyet elde etmek için primer sargısı fabrika çıkışlı sarılmış modellerdir.
- Bara Tipi (Pencereli) Akım Trafoları: İçinden direkt olarak bakır bara veya kalın kesitli güç kablosu geçirilen modellerdir. Uygulamada en sık karşılaşılan tiptir.
- Ayrılabilir Nüveli (Split Core) Trafolar: Enerjinin kesilemediği, mevcut sisteme sonradan ölçüm cihazı ilave edilecek durumlarda barayı/kabloyu sökmeden montaj imkanı sunar.
Pano dizaynı ve ana besleme hatları kurgulanırken, dağıtım panolarının ana yapısı hakkında fikir edinmek için trifaze sigorta kutusu bağlantı şeması içeriğimizi de inceleyebilirsiniz.

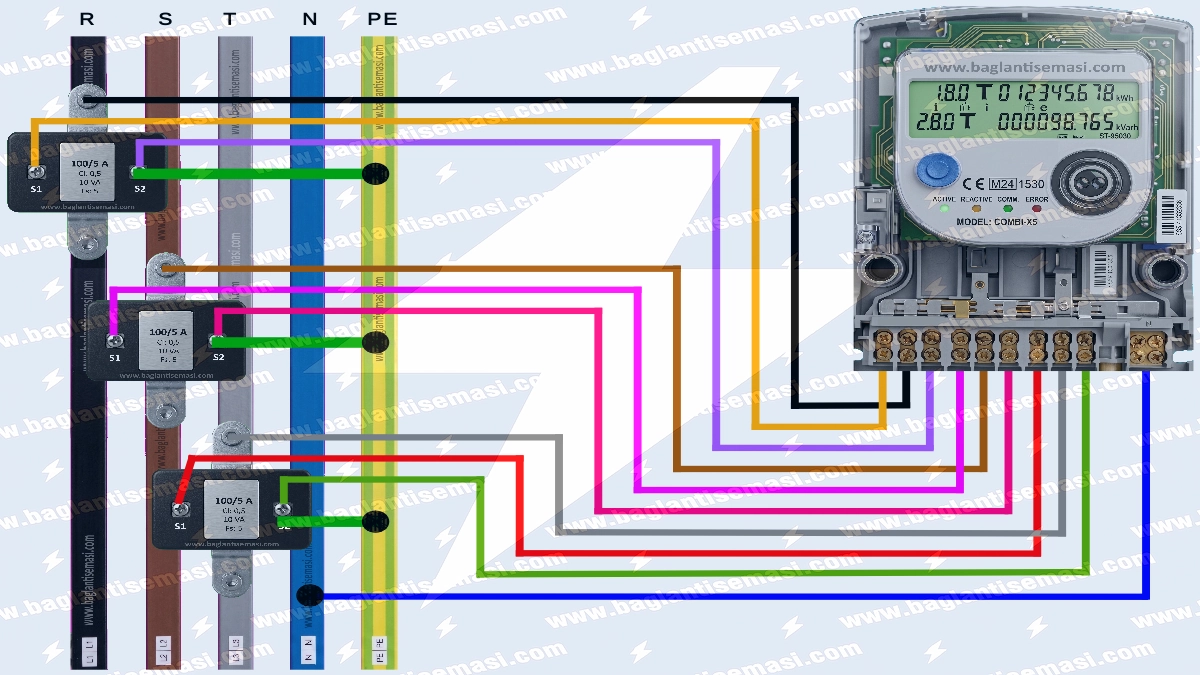

X5 Kombi Sayaç Akım Trafosu Bağlantı Şeması
X5 kombi sayaç bağlantısında en önemli kural, faz sırasının ve akım yönlerinin birebir eşleşmesidir. L1 (R) fazının gerilim referansı sayacın hangi faz girişine giriyorsa, L1 fazındaki akım trafosunun sekonder uçları (S1 ve S2) da sayacın o faza ait akım giriş klemenslerine bağlanmalıdır.
Bağlantıda Dikkat Edilmesi Gereken Kritik Noktalar:
- Kutupluluk (Yön) Kuralı: Akım trafosunun P1 yüzü şebekeye, P2 yüzü yüke bakmalıdır. Sayaç bağlantısında ise k-l veya S1-S2 uçları sırasıyla sayacın akım giriş ve çıkış klemenslerine girilir. Yön ters olursa sayaç o fazı eksi (ters) okur, bu da toplam tüketim değerinin hatalı çıkmasına veya kompanzasyon panolarında kapasitif/reaktif cezaya girilmesine neden olur.
- S2 Uçlarının Topraklanması (Hayati Önem Taşır): Şemada yeşil kablolarla gösterildiği gibi, her üç akım trafosunun S2 (l) uçları ortaklanarak kesinlikle Koruma Topraklaması (PE) barasına bağlanmalıdır. Sekonder devre açık kalırsa, trafo uçlarında binlerce voltluk ölümcül yüksek gerilim indüklenir. İzolasyon delinmelerine ve patlamalara karşı bu topraklama sahanın altın kuralıdır.
- Fazların Eşleşmesi: Gerilim ve akım fazları çaprazlanmamalıdır. Çapraz bağlantı durumunda vektörel açı kayacağı için kombi sayaç aktif ve reaktif enerjiyi yanlış hesaplar. Kompanzasyon arızalarının temeli genellikle buraya dayanır. Konuyla entegre çalışan sistemler için reaktif güç kontrol rölesi bağlantı şeması detaylarına hakim olmak da arıza tespitini kolaylaştırır.
X5 Sayaç Bağlantısında Kullanılacak Malzeme ve Kablo Tablosu
Ölçüm devrelerinde gerilim düşümünü engellemek ve hassasiyeti korumak için doğru kesitte iletken seçimi şarttır. Seçim yaparken kablo kesit hesabı kriterleri göz önünde bulundurulmalıdır.
| Malzeme / Ekipman | Önerilen Teknik Değer / Özellik | Kullanım Yeri ve Amacı |
|---|---|---|
| Gerilim Referans Sigortası | 3x10A veya 3x16A (10kA, C Tipi) | R, S, T fazlarından sayaca giden gerilim hatlarını korur. |
| Akım Trafosu (A.T.) | Tesis gücüne göre (Örn: 250/5A), Sınıf: 0.5s | Ana baralar üzerinde ölçüm yapılacak noktalara takılır. |
| Gerilim Devresi Kablosu | Minimum 2.5 mm² (NYAF / H07V-K) | Sigortadan sayacın L1, L2, L3 gerilim giriş klemenslerine. |
| Akım Devresi Kablosu (S1-S2) | 4 mm² veya 6 mm² (Mesafeye bağlı) | Akım trafosu sekonderinden, sayacın akım klemenslerine. |
| Koruma Topraklaması (PE) | Minimum 4 mm² Sarı/Yeşil (H07V-K) | S2 uçlarının PE barasına topraklanması için. |
Sahada Karşılaşılan X5 Sayaç ve Akım Trafosu Arızaları
Yılların saha tecrübesiyle sabittir ki; X5 ölçüm devrelerinde karşılaşılan hatalar genellikle insan (montaj) kaynaklıdır. Karşılaşabileceğiniz ana sorunlar ve çözümleri:
- Sayaç Eksik Tüketim Yazıyor veya Reaktif Ceza Geliyor: İlk kontrol edilmesi gereken yer akım yönleridir. P1-P2 yönü veya S1-S2 bağlantılarından birisi ters ise, o faza ait okuma vektörel olarak zıt yönde işlenir. Vektör diyagramında faz açısının eksi (-) olduğu görülürse bağlantı yönleri düzeltilmelidir.
- Akım Trafosundan Cızırtı veya Koku Gelmesi: Sekonder devre açık kalmış (kopmuş veya klemense tam oturmamış) demektir. Derhal sistemin enerjisi kesilmeli veya akım trafosu S1-S2 uçları kısadevre edilmelidir. Aksi takdirde trafo sargıları yanarak patlayacaktır.
- Faz Geriliminin Kesik Olması: Gerilim referans sigortalarından biri atmış veya klemeste temassızlık olabilir. Sayacın ekranında L1, L2, L3 ibareleri sürekli yanmıyor veya yanıp sönüyorsa o fazın gerilimi sayaca ulaşmıyordur; bu durumda sayaç o fazdaki tüketimi ölçemez.
Eğer X5 akım trafolu ölçüm sistemleri yerine direkt bağlı sayaç uygulamaları hakkında bilgi almak isterseniz, 3 fazlı elektrik sayacı bağlantı şeması ve düşük güçlü yerler için monofaze sayaç bağlantı şeması makalelerimize de göz atabilirsiniz.
Sayaç Çarpanı Hesaplama (Okuma Değeri Tespiti)
X5 kombi sayaçlar üzerinden doğrudan okunan kWh değeri gerçek tüketimi yansıtmaz. Akım trafosunun bir dönüştürme oranı (çarpanı) vardır ve sayaçtan okunan değer bu çarpan ile çarpılarak faturaya esas gerçek tüketim bulunur.
Çarpan Formülü: Akım Trafosu Primer Akımı / Akım Trafosu Sekonder Akımı
Örnek: Sahada 600/5A akım trafosu kullanılmış olsun.
Çarpan = 600 / 5 = 120
Sayaç ekranında görülen tüketim farkı 50 kWh ise, işletmenin gerçek tüketimi: 50 x 120 = 6.000 kWh‘tir.
Not: Ölçüm sistemleri ve teknik şartnamelerle ilgili resmi kuralları incelemek isterseniz, T.C. Milli Eğitim Bakanlığı (MEGEP) tarafından yayınlanan ölçü transformatörleri ve Elektrik Sayaçları modülünü referans olarak inceleyebilirsiniz.
X5 Kombi Sayaç ve Akım Trafosu Bağlantıları Hakkında Sıkça Sorulan Sorular (SSS)
X5 sayaçlara neden direkt kablo girmiyoruz da akım trafosu kullanıyoruz?
Çünkü endüstriyel tesisler veya büyük işletmeler yüzlerce amperlik devasa akımlar çeker. Sayacın iç donanımı bu yüksek akımları doğrudan taşıyamaz, anında yanar. Akım trafoları bu devasa yükü genellikle 5 Amper gibi sayacın güvenle okuyup işleyebileceği minik bir seviyeye düşürür.
Akım trafolarının üstünde yazan P1 ve P2 yönleri ne anlama geliyor?
Bu yönler enerjinin akış yönünü temsil eder. Sahada montaj yaparken P1 ucu şebekeye (trafoya), P2 ucu ise tesise (yüke) bakacak şekilde takılmalıdır. Eğer yönü ters takarsanız, sayaç o faza ait akımı eksi (-) yönde okur ve toplam tüketiminiz hatalı hesaplanır.
S2 ucunu topraklamak gerçekten şart mı? Topraklamazsam ne olur?
Kesinlikle şarttır, şakası olmayan bir saha kuralıdır. Eğer sekonder devreyi (S2 ucunu) topraklamaz ve bir şekilde açık devre kalmasına sebep olursanız, uçlarda binlerce voltluk yüksek gerilim indüklenir. Bu durum izolasyonun patlamasına, trafonun yanmasına ve ciddi elektrik çarpılmalarına yol açar.
Tesisim durduk yere reaktif cezaya girdi. X5 bağlantısıyla bir ilgisi olabilir mi?
Çok büyük ihtimalle evet. Sayacın L1 fazı gerilim ucuna, yanlışlıkla L2 fazının akım trafosunu bağlarsanız (çapraz bağlantı) ya da akım trafosunun yönünü ters takarsanız, sayaç aktif ve reaktif enerjiyi tamamen yanlış hesaplar. Reaktif ceza durumlarında ilk kontrol etmeniz gereken yer bağlantı yönleri ve faz eşleşmeleridir.
Sayaç çarpanı nedir? Faturayı ve tüketimi nasıl etkiler?
X5 sayaçların ekranında gördüğünüz değer gerçek tüketiminiz değildir. Sayacın okuduğu bu ham değeri, kullandığınız akım trafosunun çevirme oranıyla çarpmanız gerekir. Örneğin 1000/5A bir trafo kullanıyorsanız çarpanınız 200’dür. Ekrandaki 10 kWh ilerleme, gerçekte 2000 kWh enerji tükettiğiniz anlamına gelir.
Panodaki akım trafosundan cızırtı veya koku geliyor, sebebi ne olabilir?
Cızırtı sesi duyuyorsanız veya genzinizi yakan bir koku geliyorsa, sekonder devrede (S1-S2 kablolarında) bir kopukluk var demektir ya da kablo klemense tam oturmamıştır. Bu çok tehlikeli bir durumdur. Hemen panonun enerjisini kesmeli veya o trafonun S1-S2 uçlarını kendi aralarında kısa devre etmelisiniz.
Çalışan bir fabrikada ana şalteri indirmeden sisteme X5 sayaç ilave edebilir miyiz?
Evet, enerjiyi kesmenin mümkün olmadığı durumlarda barayı veya ana kabloyu sökmek zorunda değilsiniz. Bunun yerine “ayrılabilir nüveli (split core)” akım trafoları kullanabilirsiniz. Bu trafolar bir mandal gibi açılıp kablonun etrafına sarılarak montajda büyük kolaylık sağlar.
Kombi sayacın ekranında L1, L2, L3 ibareleri sürekli yanıp sönüyor, bu normal mi?
Hayır, kesinlikle normal değil. Bu durum sayaca ilgili fazın geriliminin ulaşmadığını gösterir. Gerilim referans sigortalarından biri atmış olabilir, kablo kopuktur veya klemeste temassızlık vardır. Hangi faz yanıp sönüyorsa o fazın okuması eksik yapılıyor demektir.
Sayaca giden akım ve gerilim kablolarının kalınlığı ne olmalı?
Ölçüm hassasiyetini kaybetmemek ve gerilim düşümünü önlemek için sigortadan çıkan gerilim (referans) uçlarına en az 2.5 mm² kablo çekmelisiniz. Akım trafosundan (S1-S2) sayaca giden iletkenler ise mesafeye bağlı olarak 4 mm² veya 6 mm² kesitinde olmalıdır.
Montajı bitirdim, her şeyi doğru bağladığımdan nasıl emin olabilirim?
Sisteme enerji verdikten sonra X5 sayacın menüsüne girerek anlık akım/gerilim açılarını (vektör diyagramını) kontrol edin. Her fazın akımı kendi gerilimiyle doğru eşleşmiş olmalı ve aktif güç değerlerinde eksi (-) okuma olmamalıdır. Eksi değer görüyorsanız, o fazın S1 ve S2 kablolarının yerini sayacın girişinde ters çevirerek durumu düzeltebilirsiniz.
