Endüstriyel tesislerde, ticarethanelerde ve enerji tüketiminin yüksek olduğu tüm noktalarda enerji verimliliğini sağlamak ve reaktif güç bedeli (ceza) ödememek için kompanzasyon panoları hayati bir öneme sahiptir. Bu panoların beyni ise reaktif güç kontrol rölesidir. Şebekeden çekilen aktif ve reaktif enerjiyi anlık olarak analiz ederek, sisteme gerektiği kadar kondansatör veya şönt reaktör devreye alan bu cihazların doğru bağlanması, sıfır hata prensibi ile çalışması gereken sistemlerin temelidir.
Bu makalemizde, sektörde standartları belirleyen Smart SVC serisine ait farklı modellerin reaktif güç kontrol rölesi bağlantı şeması detaylarını, Orta Gerilim (OG) ve Güneş Enerjisi Santrali (GES) uygulamalarındaki spesifik bağlantı farklılıklarını ve kurulum aşamasında dikkat edilmesi gereken kritik mühendislik kurallarını inceleyeceğiz.

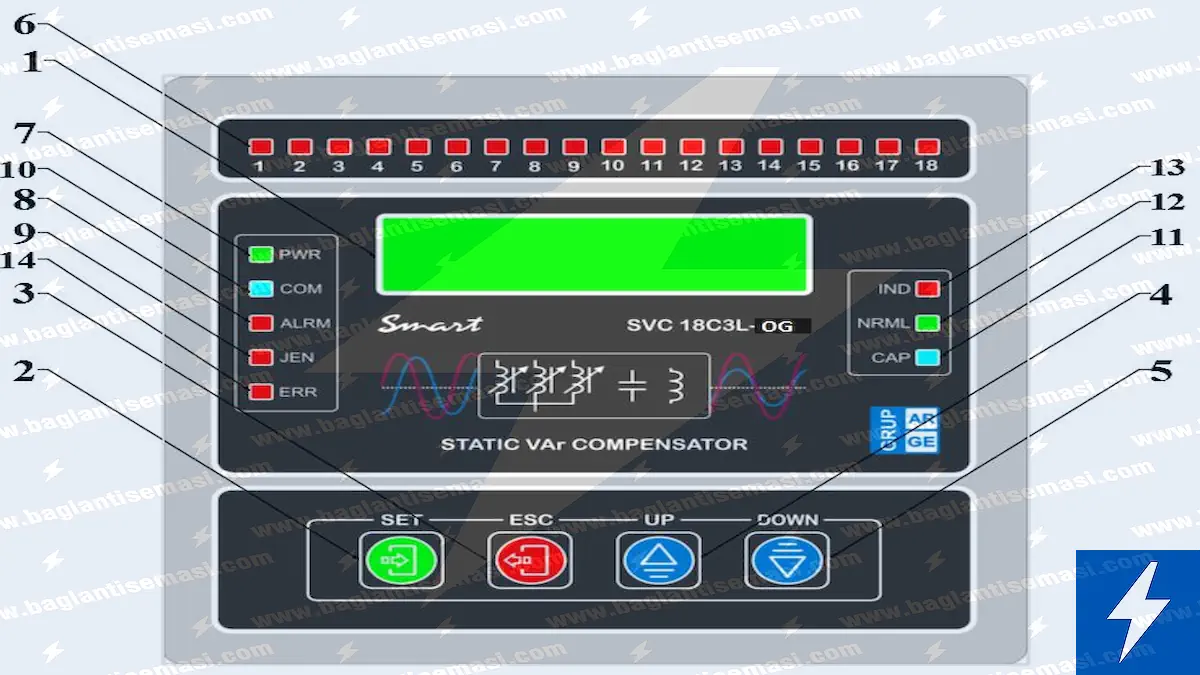

Reaktif Güç Kontrol Rölesi Ön Panel Tanıtımı ve Göstergeler
Bağlantı şemalarına geçmeden önce, cihazın ön panelini ve kullanıcı arayüzünü doğru okumak gereklidir. Doğru bağlantı yapılıp yapılmadığını ilk test edeceğimiz yer burasıdır.
Öne Panel Görselinde Numaralandırılmış Alanların Açıklamaları
Ön panelde yer alan göstergeler ve butonlar, cihazın anlık durumunu izlememizi ve parametre ayarlarını yapmamızı sağlar. Sırasıyle numaralı açıklamaları aşağıdaki gibidir. ;
- 1. LCD EKRAN : Cihazın yüksek çözünürlüklü LCD ekranı; şebekeye ait anlık elektriksel parametrelerin, güç değerlerinin, trafo oranlarının ve sistem uyarılarının eksiksiz takibini sağlar. Ayrıca rölenin tüm konfigürasyon ve menü parametreleri bu arayüz üzerinden yönetilir. Enerji tasarrufu ve ekran ömrünün korunması amacıyla akıllı bir aydınlatma yönetimi entegre edilmiştir. Cihaz çalışma modundayken, herhangi bir tuşa basılmaksızın geçen 2,5 dakikalık sürenin ardından ekranın arka aydınlatması otomatik olarak devre dışı kalır. Cihazın durumunu kontrol etmek veya parametreleri görüntülemek için herhangi bir tuşa basmanız, ekran aydınlatmasını anında tekrar aktif hale getirmek için yeterli olacaktır.
- 2. Program ( SET ) Tuşu : SET tuşu, rölenin kontrol merkezine erişimi sağlayan ana komut birimidir. Kullanıcı arayüzünde menü katmanlarına giriş yapılması, mevcut alt menüler arasında geçiş sağlanması ve değiştirilen parametrelerin kalıcı olarak kaydedilmesi işlemlerinin tamamı bu tuş üzerinden yürütülür. İşletme parametrelerini onaylayarak hafızaya alma (save) işlevini üstlenmesi nedeniyle, cihazın kurulum ve devreye alma aşamasındaki en temel etkileşim noktasıdır.
- 3. Çıkış ( ESC ) Tuşu : ESC tuşu, cihazın menü hiyerarşisi içerisindeki dolaşımınızı yöneten temel “geri dönüş” komutudur. Aktif menü katmanından bir önceki işleme dönmenizi sağladığı gibi, herhangi bir parametre değişikliği yapmadan ayar menülerinden güvenle çıkmanıza olanak tanır. Sistemin mevcut ayarlarını değiştirmeden veya hata yapma riski olmadan, ana çalışma ekranına hızlı ve kontrollü bir geçiş yapmanız için kritik bir görev üstlenir.
- 4. Yukarı ( UP ) Tuşu : UP tuşu, cihazın kullanıcı arayüzünde dikey yönlü hareket kabiliyetini yönetir. Menü katmanları içerisinde yukarı doğru geçiş yapmanızı, ölçüm ekranları arasında seçim yapmanızı veya ayar menüsünde seçili parametrenin sayısal değerini artırmanızı sağlar. Sistemin konfigürasyon sürecinde verilerin hızlı ve hatasız bir şekilde yapılandırılması için gerekli olan operasyonel yönlendirme komutudur.
- 5. Aşağı ( DOWN ) Tuşu : DOWN tuşu, cihazın menü hiyerarşisi ve ölçüm ekranları içerisinde aşağı yönlü navigasyonu yöneten temel bileşendir. Menü listelerinde bir sonraki başlığa geçiş yapılmasını veya parametre değerlerinin aşağı yönde azaltılmasını sağlar. Kullanıcıya sezgisel bir kullanım imkanı sunan bu tuş, konfigürasyon sırasında verilerin hassas bir şekilde düzenlenmesi ve ana ekran üzerindeki parametrelerin taranması süreçlerinde kritik bir işleve sahiptir.
- 6. Kademi Ledleri : Röle ön panelinde yer alan kademe LED’leri, sistemin anlık kompanzasyon durumunu görselleştirir. Cihazın modeline göre 12, 18 veya 22 adet olarak yapılandırılan bu göstergeler, her bir kademenin (kondansatör veya şönt reaktör) çalışma durumunu birebir yansıtır. Her LED’in üzerindeki indeks numarası, ilgili fiziksel kademe ile doğrudan eşleşecek şekilde etiketlenmiştir. Bir LED’in aktif (yanık) duruma geçmesi, ilgili kademenin sisteme dahil olduğunu ve aktif olarak reaktif güç kompanzasyonu yaptığını belirtir. Bu görsel geri bildirim, operatörün pano üzerindeki yük dağılımını tek bakışta analiz etmesini sağlar.
- 7. Enerji ( POWER ) Ledi : Ön panel üzerinde “PWR” kısaltması ile tanımlanan bu gösterge, cihazın besleme hattının durumunu anlık olarak doğrular. Yeşil renkli aydınlatması, rölenin çalışma gerilimine (L1-N) sahip olduğunu ve sistemin enerjilendiğini temsil eder. Eğer bu LED sönük durumdaysa, rölenin besleme devresinde bir kesinti, sigorta atması veya enerji giriş hattında teknik bir hata olduğu anlaşılır. Bu gösterge, sistemin devreye alınma aşamasında yapılan ilk “sağlık kontrolü” niteliğindedir.
- 8. Alarm Ledi : Ön panelde yer alan “ALRM” ibareli LED, sistemin elektriksel verimliliğini korumak için tasarlanmış bir güvenlik göstergesidir. Tesisin reaktif enerji tüketimi, yasal mevzuatlarda belirlenen limitleri—kapasitif tarafta %15 veya endüktif tarafta %20 sınırlarını—aştığında bu LED uyarı amaçlı devreye girer. Bu göstergenin yanması, sistemin kompanzasyon kapasitesinin yetersiz kaldığını veya pano ayarlarında bir dengesizlik olduğunu işaret eder; böylece operatörün cezai yaptırımla karşılaşmadan önce gerekli müdahaleyi yapması sağlanır.
- 9. Jen Ledi ( SMART SVC18C3L / COM, SMART SVC18C3L – OG X1A / COM, SMART SVC18C3L – OG X5A / COM için) : SMART SVC18C3L / COM ve OG X1A/X5A serisi cihazların ön panelinde yer alan bu gösterge, tesisin enerji kaynağını tanımlar. Sistem şebeke elektriği yerine jeneratörden beslenmeye başladığında, jeneratör girişinden alınan dijital sinyal sayesinde bu LED aktif hale gelir. Özellikle şebeke kesintilerinde kompanzasyon stratejisinin jeneratörün kapasitesine göre yeniden düzenlenmesi gereken durumlarda, cihazın çalışma modunun değiştiğini operatöre bildiren kritik bir durum göstergesidir.
- 10. Haberleşme Ledi : Ön panelde “COM” olarak işaretlenmiş olan bu LED, rölenin dış dünya ile kurduğu dijital iletişim ağının aktifliğini temsil eder. Röle, Modbus RS-485 protokolü üzerinden bir SCADA sistemi, enerji izleme yazılımı veya uzaktan takip ünitesi ile veri alışverişi yapmaya başladığında, bu LED senkronize bir şekilde yanıp sönmeye başlar. Sürekli yanması veya tamamen sönük kalması, haberleşme hattında bir veri iletimi olmadığını ya da bağlantı hattında bir kopukluk/adresleme hatası yaşandığını gösterir.
- 11. Kapasitif Ledi : Ön panelde “CAP” olarak tanımlanan bu gösterge, sistemin anlık veya kümülatif reaktif karakterini izlemek için kritik öneme sahiptir. Tesisin şebekeye olan kapasitif reaktif enerji akışı, belirlenen yasal veya operasyonel sınırların üzerine çıktığında bu LED aktif hale gelir. Özellikle, sistemde gereğinden fazla kondansatör devrede olduğunda veya kompanzasyon rölesinin hedef değerleri aşıldığında yanan bu ışık, kapasitif reaktif ceza riskine karşı operatörü erkenden uyarır.
- 12. Normal Ledi : Ön panelde “NRML” kısaltmasıyla yer alan bu gösterge, sistemin kompanzasyon performansının kusursuz olduğunu temsil eder. Üç fazlı sistem genelinde ölçülen endüktif ve kapasitif reaktif enerji değerleri, röle üzerinde tanımlanmış yasal ve operasyonel sınırların (limit değerlerin) içinde kaldığında bu LED sürekli yanar. Sistemin “reaktif ceza” riski taşımadığını ve hedeflenen güç faktörü (Cosφ) değerine başarıyla ulaşıldığını simgeleyen bu gösterge, panonun hatasız ve verimli çalıştığının temel teyididir.
- 13. Endüktif Ledi : Ön panelde “IND” kısaltmasıyla yer alan bu LED, sistemin endüktif reaktif enerji tüketim durumunu takip eder. Tesisin şebekeden çektiği toplam endüktif reaktif enerji miktarı, röle üzerinde yapılandırılmış yasal ve operasyonel limitleri aştığında bu gösterge aktifleşir. Bu durum, sistemde endüktif yükün baskın olduğunu ve kompanzasyon kademelerinin (kondansatörlerin) ihtiyacı karşılamada yetersiz kaldığını işaret eder. Sistemin endüktif ceza sınırlarına girmemesi için, bu LED yandığında pano üzerindeki kondansatörlerin devreye alınması veya kapasite artırımı yapılması gerektiği anlaşılmalıdır.
- 14. Error Ledi : Ön panelde “ERR” olarak işaretlenen bu gösterge, cihazın koruma ve izleme sisteminin en kritik bileşenidir. Röle; termik koruma girişinin tetiklenmesi, bağlantı veya kademe hataları, faz kaybı, aşırı endüktif/kapasitif yüklenme veya harmonik limit aşımı gibi bir anomali tespit ettiğinde bu LED devreye girer.
- LED’in Sürekli Yanması: Söz konusu hatanın halen sistemde aktif olduğunu ve acil müdahale gerektirdiğini belirtir.
- LED’in Sönük Ancak Ekranda Mesaj Olması: Eğer alarm LED’i kapalıysa ancak ekranda hata kodları görülüyorsa, bu durum “geçmiş hata kaydı” olduğunu ve arızanın şu an sistemde giderildiğini ifade eder.
- Hata Temizleme: Geçmiş hata kayıtlarını temizlemek ve sistemi sıfırlamak için “ESC” tuşuna uzun süreli basmak yeterlidir. Bu işlem, rölenin hata hafızasını temizleyerek izleme ekranını normale döndürür.
- Reaktör Ledleri : Röle üzerindeki reaktör LED’leri, sistemdeki endüktif yük sürücülerinin (SVC) anlık çalışma performansını ve tetikleme oranlarını görselleştirir. Reaktörlerin sisteme ne kadar yük bindirdiğini anlamak için bu göstergelerin davranış biçimleri şu şekilde yorumlanmalıdır:
- Sürekli Yanık: Reaktörün %100 kapasite ile tam açık durumda olduğunu ve sisteme maksimum endüktif güç aktardığını belirtir.
- Yanıp Sönen (Modüle Edilmiş): Reaktörün kısmi yükte (örneğin %50 açıklıkla) çalıştığını gösterir. Bu durumda LED, 0,5 saniye yanıp 0,5 saniye sönerek “darbeli” bir çalışma döngüsü sergiler.
- Sönük: İlgili reaktörün tamamen devre dışı (kapalı) olduğunu ifade eder.
Bu dinamik görsel geri bildirim, operatörün reaktif güç kontrolündeki hassas dengeyi ve tristörlü sürücülerin o anki tepki hızını gerçek zamanlı olarak takip etmesine olanak tanır.

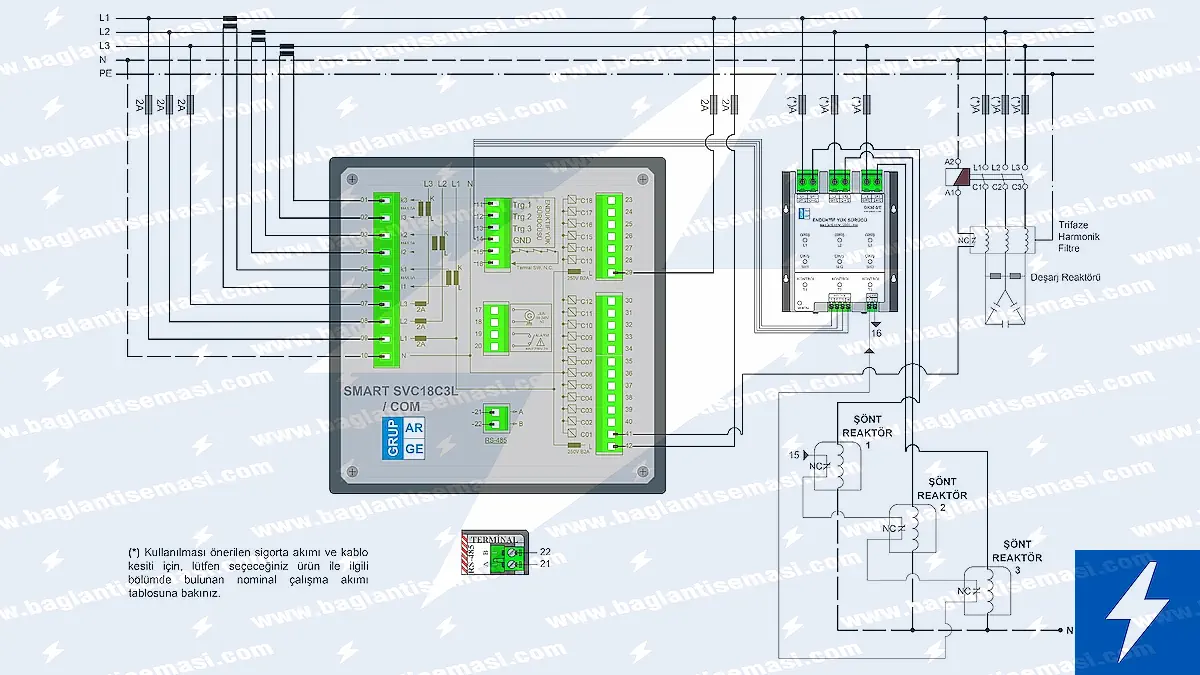

SMART SVC18C3L / COM Reaktif Güç Kontrol Rölesi Bağlantı Şeması
Klasik kompanzasyon sistemlerinde en çok karşılaşılan model olan 18 kademeli SVC uyumlu rölenin bağlantısı, klasik kondansatör kademelerinin yanı sıra endüktif yük sürücüleri ile şönt reaktörlerin hassas kontrolüne dayanır.
Gerilim ve Akım Referans Uçları
Her reaktif güç kontrol rölesi bağlantı şeması incelemesinde ilk dikkat edilecek husus, ölçüm girişleridir. Cihazın şebekeyi doğru analiz edebilmesi için L1, L2, L3 faz gerilimleri sırasıyla rölenin gerilim girişlerine (Örn: klemens 08, 09, 10) ve Nötr (N) klemensine bağlanmalıdır. Bu girişler rölenin aynı zamanda kendi beslemesini de sağladığı için 2A W-Otomat (sigorta) ile korunmalıdır.
Akım trafosu uçları (k, l) ise ait oldukları fazın gerilim referansıyla birebir eşleşmelidir. L1 fazına takılan akım trafosunun k-l uçları, röledeki L1 akım girişine (k1-l1) girmelidir. Bu eşleşmede yapılacak bir hata, rölenin güç faktörünü yanlış hesaplamasına ve sistemi cezaya sokmasına neden olur.
Kademe ve SVC Sürücü Bağlantıları
Şemada görüldüğü üzere 1’den 18’e kadar olan çıkışlar kompanzasyon kontaktörlerini çektirmek için kullanılır. Bu noktada kontaktör çalışma prensibi gereği bobin uçlarına (A1-A2) giden sinyal röle üzerinden anahtarlanır. SVC çıkışları (Trg1, Trg2, Trg3) ise Endüktif Yük Sürücüsüne tetikleme sinyali gönderir. Bu sürücü, trifaze harmonik filtre ve şönt reaktörleri çok hassas bir şekilde, tristörler vasıtasıyla devreye alarak fazlardaki dengesiz reaktif gücü sıfırlar.

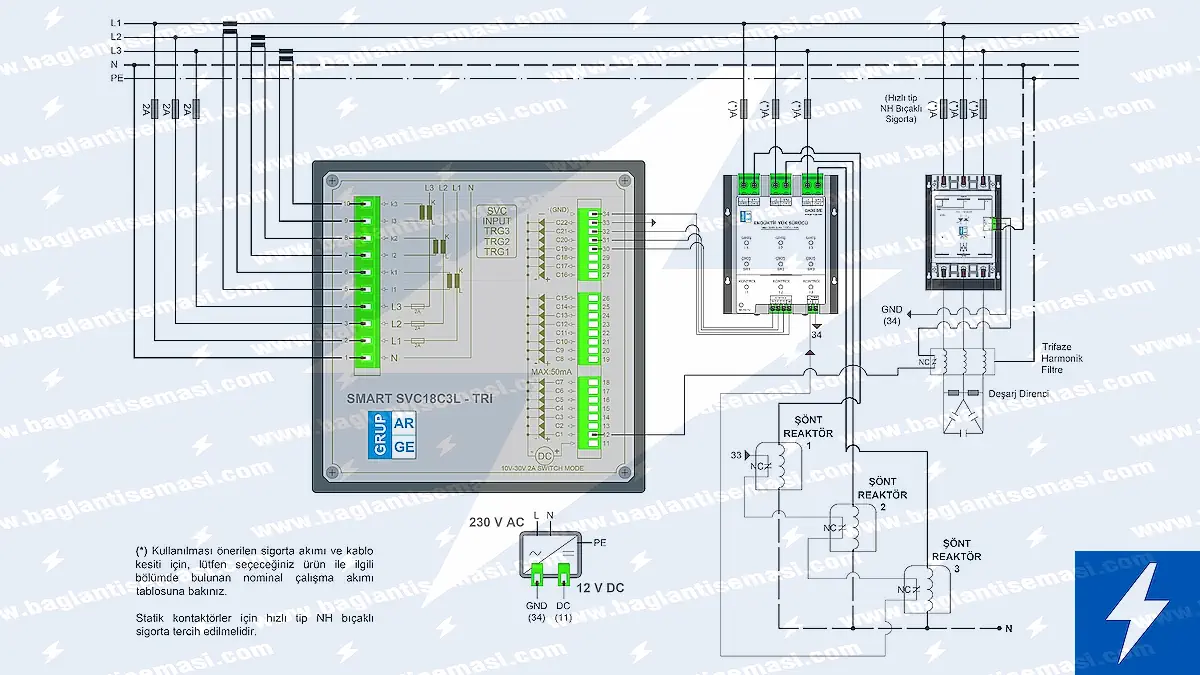

SMART SVC18C3L – TRI (Tristörlü) Bağlantı Şeması
Hızlı değişen yüklere sahip tesislerde (punta kaynak makineleri, vinçler, presler vb.) standart elektromekanik kontaktörlerin tepki süresi (yaklaşık 200-300 ms) yetersiz kalır. Bu tür tesislerde statik kontaktörler (tristörlü modüller) kullanılır.
Tristörlü reaktif güç kontrol rölesi bağlantı şeması incelendiğinde en belirgin fark, röle çıkışlarının 220V AC yerine, statik kontaktörleri tetiklemek için 10V-30V DC anahtarlamalı (switch mode) sinyal üretmesidir. Rölenin C ortak uçlarına (MAX 50mA) verilen DC gerilim, ihtiyaç duyulan kademeden çıkarak tristör modülünün tetikleme girişine ulaşır.
Kritik Uyarı: Tristörlü (statik) panolarda yarı iletken elemanların korunması için mutlaka Hızlı Tip (aR) NH Bıçaklı Sigorta tercih edilmelidir. Tristörler aşırı akımlara karşı çok hassastır ve standart gecikmeli sigortalar koruma sağlamada yetersiz kalır. Şemada ayrıca, şönt reaktörlerin hızlı anahtarlanması için kullanılan endüktif sürücü modülüne de dikkat edilmelidir.

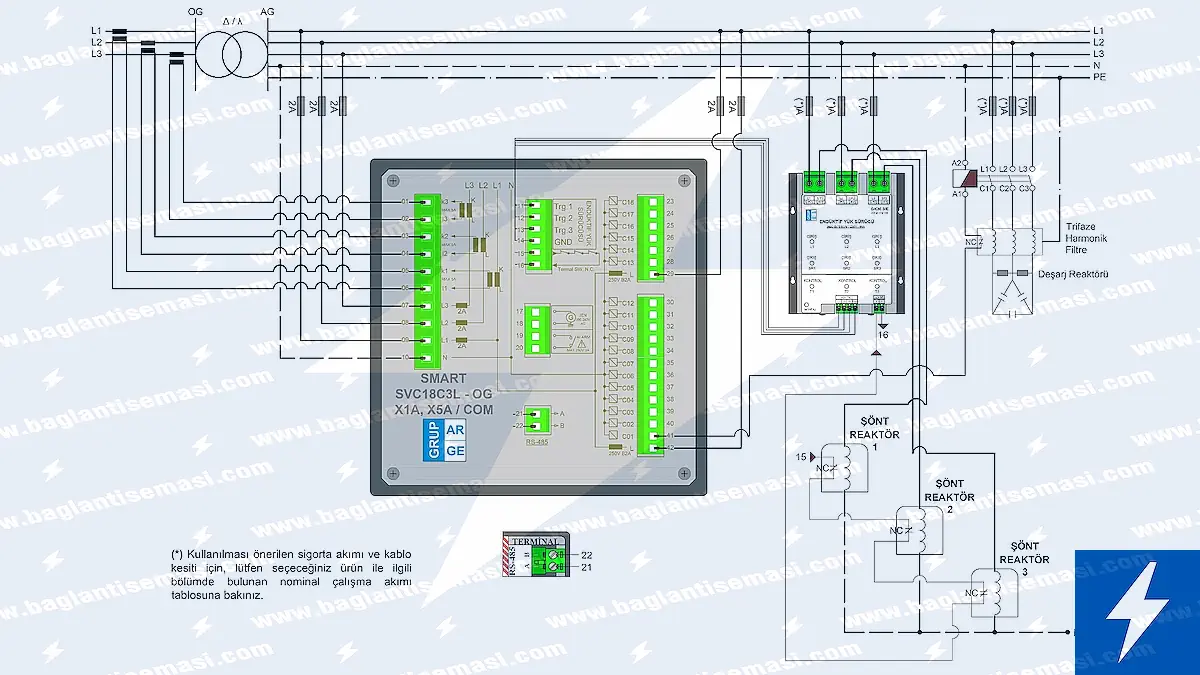

Orta Gerilim (OG) Referanslı Reaktif Güç Kontrol Rölesi Bağlantısı
Kendi trafosu olan (müşterek veya özel trafolu) tesislerde, elektrik sayacı Orta Gerilim (OG) tarafında ise (örneğin 34.5 kV üzerinden ölçüm yapılıyorsa), trafonun kendi boşta çalışma kayıpları (sabit endüktif reaktif) sayaca yansır. Alçak gerilimden (AG) referans alan klasik bir röle trafo kayıplarını göremez. Bu durumu çözmek için OG referanslı cihazlar kullanılır.
OG Akım ve Gerilim Referansının Alınması
Bu bağlantı modelinde, rölenin akım referans girişleri doğrudan OG akım trafolarından veya OG hücresindeki ölçüm sekonderinden alınır. Gerilim referansları da aynı şekilde ölçü hücresindeki gerilim trafolarından elde edilir. Cihaz X1A / X5A özellikli olduğu için sekonder akımı 1 Amper veya 5 Amper olan akım trafoları ile uyumlu çalışır.
Röle, OG tarafından aldığı verilerle tüm tesisin ve trafonun toplam reaktif ihtiyacını hesaplar, ancak fiziksel müdahaleyi Alçak Gerilim (AG) panosundaki kondansatör ve şönt reaktör kademelerini devreye alarak yapar. Bu entegrasyon sayesinde trafo sabitine ihtiyaç kalmaz ve mutlak sıfır reaktif hatası elde edilir. Tesis güvenliği için bu panolarda kaçak akım koruma rölesi ve şalt koruma ekipmanlarının seçiciliği TS HD 60364 standartlarına tam uyumlu olmalıdır.

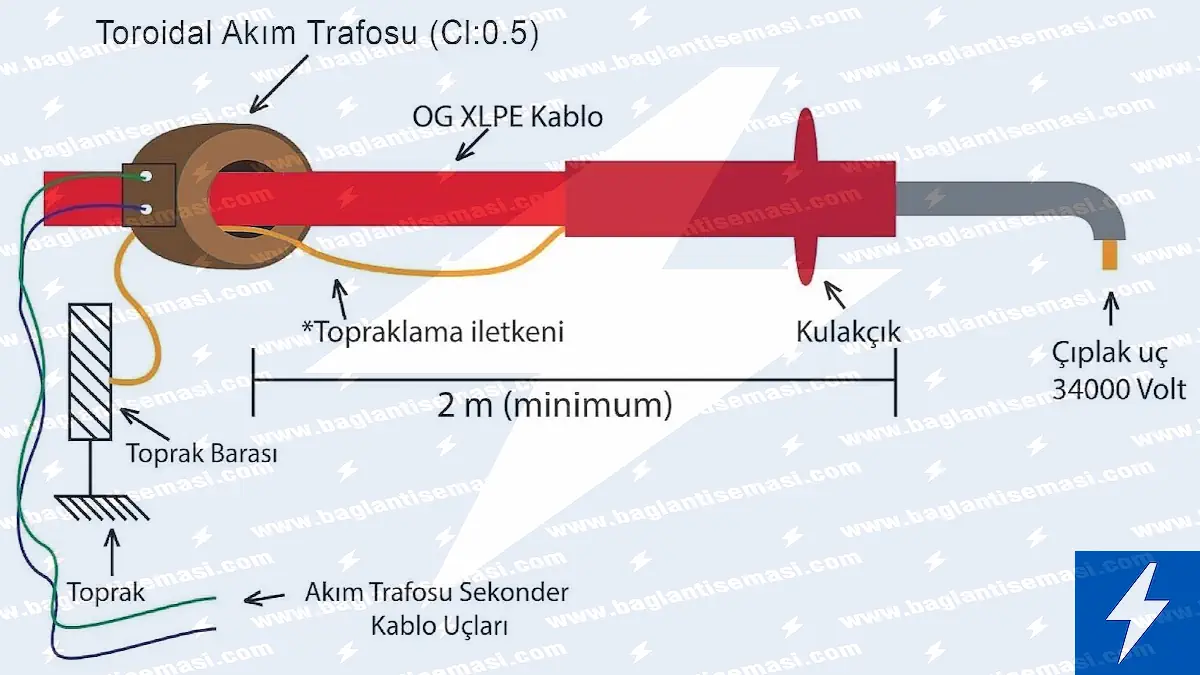

Orta Gerilim Toroidal Akım Trafosu Montaj Detayı
OG referanslı kompanzasyon sistemlerinde, hücre tipi akım trafolarına müdahale edilemeyen durumlarda XLPE kablolar üzerine dışarıdan OG Toroidal Akım Trafosu monte edilir.
Faz Senkronizasyonu ve Sürücü Bağlantı Standartları
Sistemin kararlı ve hatasız çalışması için reaktif güç kontrol rölesi ile endüktif yük sürücüsü arasındaki faz eşleşmesi kritik öneme sahiptir. Rölenin gerilim referansı olarak kullandığı L1, L2 ve L3 fazları, sürücünün besleme girişlerindeki ilgili fazlarla birebir aynı noktadan alınmalıdır. Fazların çapraz bağlanması, rölenin güç faktörü hesaplamalarında sapmalara yol açarak kompanzasyonun yanlış çalışmasına neden olur.
Buna ek olarak, röle üzerindeki TRG1, TRG2 ve TRG3 tetikleme çıkışlarının, sürücü üzerindeki ilgili girişlerle doğru sırada (1-1, 2-2, 3-3) eşleştirilmesi zorunludur. Yanlış bir sıralama, sistemin dengesiz reaktif güçleri düzeltmek yerine, mevcut dengesizliği daha da artırmasına (ters kompanzasyon) sebebiyet verebilir. Bu nedenle, montaj aşamasında kablolama uçlarının faz renklerine ve etiketleme standartlarına göre teyidi, “sıfır hata” prensibinin temel taşıdır.
Montaj şemasında açıkça görüldüğü gibi, 34000 Volt gerilim taşıyan çıplak uçlu kablonun XLPE (çapraz bağlı polietilen) yalıtkanlı kısmına toroid akım trafosu (Class 0.5 hassasiyetinde) geçirilir. Buradaki en kritik mühendislik kuralı topraklama iletkeninin yönüdür. Kablonun kendi zırhından gelen topraklama iletkeni, akım trafosunun içinden geçerek toprak barasına bağlanmalıdır. Eğer topraklama iletkeni toroidin dışından toprağa verilirse, kaçak kapasitif akımlar ölçüme dahil olur ve röle yanlış değerler okur.
Ayrıca güvenlik açısından kablo soyma başlangıç noktası (kulakçık) ile toroid akım trafosu arasında minimum 2 metre mesafe bırakılmalıdır.

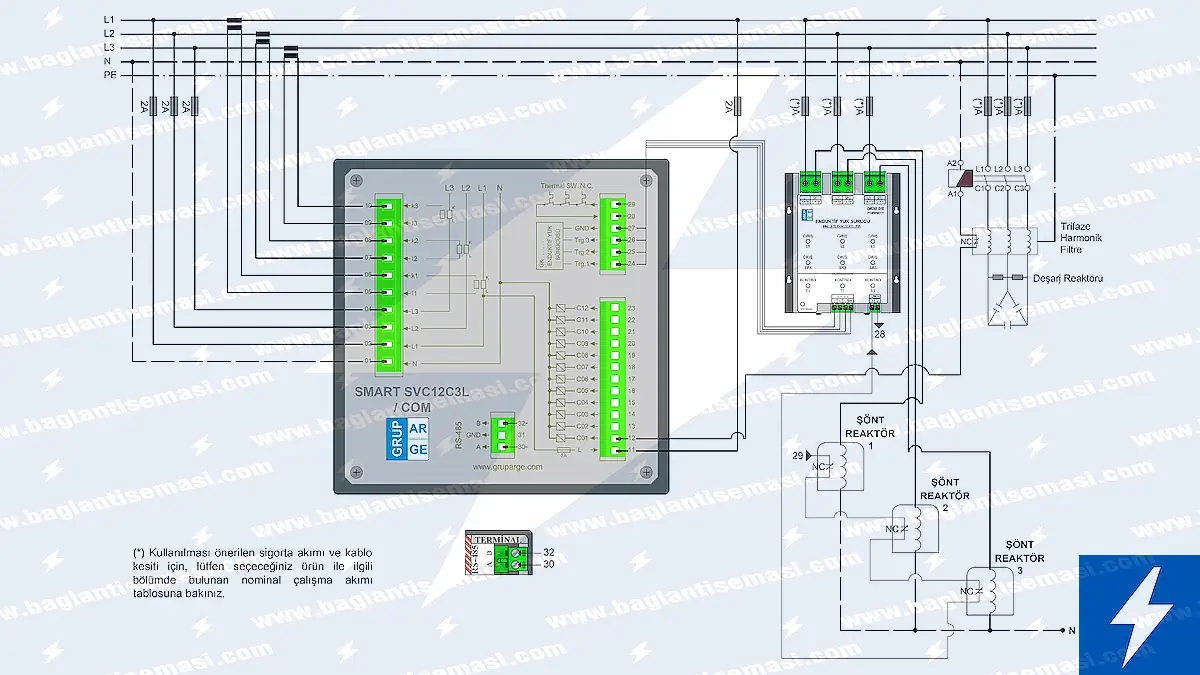

SMART SVC12C3L – GES (Güneş Enerjisi Santrali) Bağlantı Şeması
Güneş Enerjisi Santralleri (GES) veya rüzgar türbinleri gibi çift yönlü enerji akışının olduğu sistemlerde standart röleler kullanılamaz. Standart röleler enerjinin sadece şebekeden yüke doğru aktığını varsayar. GES tesislerinde ise enerji bazen şebekeden çekilir, bazen şebekeye verilir (ihraç edilir). Bu nedenle 4 bölge (4-quadrant) ölçüm yapabilen GES uyumlu reaktif güç kontrol rölesi kullanılmalıdır.
Şema incelendiğinde, cihazın 12 kademeli olduğu ve OG/AG entegrasyonuyla çalıştığı görülmektedir. GES uyumlu reaktif güç kontrol rölesi bağlantı şeması uygulamasında röle, invertörlerin şebekeye bastığı aktif gücü ve bu sırada oluşan kapasitif/endüktif reaktif etkiyi ayırt edebilir. İnvertörler geceleri uyku moduna geçtiğinde trafonun endüktif etkisi öne çıkar; gündüzleri ise uzun kablo metrajlarından kaynaklı kapasitif etki veya invertör filtrelerinden kaynaklı endüktif etki değişebilir. Röle bu çift yönlü akışı saniyelik analiz ederek devreye doğru SVC reaktörlerini veya kondansatörleri alır.
Özellikle büyük motorlu yüklerin ve invertörlerin bir arada çalıştığı bu karmaşık sistemlerde sistemin aşırı akımlardan korunması adına termik röle bağlantı standartlarına ve motor koruma şalteri ayarlarına da harfiyen uyulmalıdır.
Bağlantı Kurulumunda Sıfır Hata İçin Kritik Mühendislik Kuralları
Başarılı bir kompanzasyon panosu kurulumu sadece şemayı takip etmekle bitmez, teknik detaylarda sıfır hata toleransı ile çalışmayı gerektirir:
- Akım Trafosu Yönleri (k-l Kutupları): Şebekeden yüke doğru olan enerji akışında, akım trafosunun “P1 (K)” yüzü şebekeye, “P2 (L)” yüzü yüke bakmalıdır. Sekonder klemenslerden alınan s1 (k) ucu rölenin akım girişine, s2 (l) ucu ise dönüşüne bağlanmalıdır. Yönlerin ters olması rölenin gücü negatif okumasına sebep olur.
- Gerilim ve Akım Faz Eşleşmesi: L1 fazının akım trafosu mutlaka rölenin L1 akım girişine, L1 fazının gerilim beslemesi rölenin L1 gerilim girişine bağlanmalıdır. Bu kural tüm fazlar için geçerlidir. Çapraz bağlantı (Örn: L1 akımının L2 gerilimi ile eşleşmesi) cosφ değerinin tamamen yanlış hesaplanmasına yol açar. Gerekirse pano devreye alınmadan önce faz koruma rölesi üzerinden de faz sıralaması teyit edilmelidir.
- Akım Trafosu Sınıfı ve Gücü: Kompanzasyon röleleri çok hassas ölçüm cihazlarıdır. Kullanılacak akım trafolarının sınıfı (Class) 0.5 veya 0.5s olmalı, trafo gücü (VA) ise sekonder kablo uzunluğunda oluşan kayıpları karşılayacak büyüklükte seçilmelidir. (Örneğin uzun mesafeler için 15 VA veya 30 VA).
- Harmonik Filtre Reaktörleri: Sistemde harmonik üreten cihazlar (sürücüler, UPS’ler, LED aydınlatmalar) yoğunsa, kondansatörlerin önüne mutlaka uygun rezonans frekansına sahip (örn: 189 Hz, p=%7) harmonik filtre reaktörleri bağlanmalıdır.
- Topraklama: Akım trafolarının sekonder s2 (l) uçları güvenlik amacıyla tek bir noktadan topraklanmalıdır. Ayrıca rölenin iletişim (RS-485) kablolarında ekranlı (shielded) kablo kullanılmalı ve ekran tek taraflı olarak toprağa bağlanmalıdır.
Yasal Sınırlar ve Reaktif Ceza Oranları
Türkiye’de Elektrik Mühendisleri Odası (EMO) ve EPDK mevzuatlarına göre, kurulu gücü 50 kVA’nın üzerinde olan tesisler için reaktif enerji ceza sınırları oldukça sıkıdır. Endüktif reaktif enerjinin aktif enerjiye oranı %20’yi, kapasitif reaktif enerjinin aktif enerjiye oranı ise %15’i geçmemelidir. 50 kVA altı tesislerde ise bu oranlar %33 Endüktif, %20 Kapasitif şeklindedir.
Bağlantısı kusursuz yapılan ve parametreleri (C/k, hedef cosφ=1.00) doğru ayarlanan bir reaktif güç kontrol rölesi, sistemi bu oranların çok altında (%1 – %3 bandında) tutarak işletmeyi ceza riskinden tamamen kurtarır. Gerilim dalgalanmalarının şebeke tarafında yaratacağı sorunları izole etmek adına kompanzasyon panosuna entegre edilecek gerilim koruma rölesi ile de rölenin donanım ömrü uzatılabilir.
Reaktif Güç Kontrol Rölesi Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Reaktif güç kontrol rölesi bağlantısı yapılırken neden gerilim ve akım faz eşleşmesine dikkat etmeliyim?
Rölenin güç faktörünü (Cosφ) doğru hesaplayabilmesi için ölçüm aldığı akım trafosu ile faz gerilimi aynı faza ait olmalıdır. Örneğin; L1 fazının akım trafosu, rölenin L1 gerilim girişine bağlanmazsa röle yanlış faz açısını görür, hatalı kompanzasyon yapar ve tesisinizi reaktif ceza riskine sokar.
Statik (Tristörlü) kompanzasyon panolarında neden standart kontaktör yerine tristör kullanılmalı?
Standart elektromekanik kontaktörlerin açma-kapama tepki süresi yaklaşık 200-300 milisaniyedir. Puntalama makineleri, presler veya vinçler gibi yüklerin çok hızlı değiştiği tesislerde bu süre yetersiz kalır. Tristörler ise milisaniyeler mertebesinde tepki vererek yük değişimlerine anlık yanıt verir ve “sıfır hata” ile çalışmayı mümkün kılar.
Orta Gerilim (OG) ölçümlü tesislerde neden AG referanslı röle yerine OG referanslı röle tercih edilmelidir?
OG tarafından ölçüm yapılan tesislerde trafonun boşta çalışma kayıpları (sabit endüktif reaktif enerji) sayaca yansır. AG tarafına kurulan standart bir röle, trafonun kendi kayıplarını göremez. OG referanslı röleler ise trafonun toplam reaktif ihtiyacını hesaplayarak bu kayıpları da kompanse eder ve ceza oluşmasını engeller.
Akım trafosu “k-l” uçlarının ters bağlanması durumunda ne olur?
Akım trafosu uçlarının ters bağlanması, cihazın akım yönünü 180 derece ters algılamasına yol açar. Bu durumda röle, Cosφ değerini negatif görür ve kapasitif/endüktif karakteri yanlış yorumlayarak sisteme gereksiz yere kondansatör veya reaktör devreye sokmaya çalışır.
Güneş Enerjisi Santrallerinde (GES) neden standart röleler kullanılamaz?
GES tesislerinde enerji akışı çift yönlüdür; enerji bazen şebekeden çekilir, bazen de şebekeye verilir. Standart röleler sadece tek yönlü akışı (şebekeden yüke) analiz edebilir. GES uyumlu röleler ise 4 bölge (4-quadrant) ölçüm yaparak hem üretim hem de tüketim anındaki reaktif etkiyi ayırt eder.
Pano içerisindeki harmonik filtre reaktörü ne işe yarar?
Tesisinizde sürücüler, UPS’ler veya LED aydınlatmalar gibi harmonik üreten cihazlar varsa, bunlar kondansatörlerin ömrünü kısaltır ve arızalanmasına neden olur. Harmonik filtre reaktörleri, belirli rezonans frekanslarında çalışarak bu harmonik akımları sönümler ve hem kondansatörleri hem de röleyi korur.
“ERR” (Hata) LED’i yanıyorsa sistem hemen kapatılmalı mıdır?
LED’in sürekli yanması, sistemde aktif bir hata (faz kaybı, termik atması, aşırı yüklenme vb.) olduğunu gösterir. Bu durumda hata kaynağı tespit edilmelidir. Ancak hata geçici bir durumsa (örn: kısa süreli bir düşük gerilim), hata giderildikten sonra röle üzerinden manuel sıfırlama (ESC tuşu ile) yapılması gerekebilir.
Kompanzasyon panosunda topraklama neden kritik öneme sahiptir?
Akım trafolarının sekonder uçlarının topraklanması hem çalışan güvenliği hem de ölçüm hassasiyeti için zorunludur. Özellikle OG toroidal trafolarında topraklama iletkeninin yanlış yönlendirilmesi, rölenin kaçak akımları kompanzasyon ihtiyacı gibi algılamasına neden olarak hatalı çalışmaya yol açar.
Cihaz ekranındaki aydınlatma otomatik kapanıyorsa arızalı mıdır?
Hayır, bu bir arıza değil, enerji tasarrufu sağlayan standart bir özelliktir. 2,5 dakika boyunca hiçbir tuşa basılmadığında ekran arka aydınlatması ömrünü korumak için kapanır; herhangi bir tuşa bastığınızda ekran anında tekrar aktif olur.
Reaktif ceza sınırları %20/%15 oranlarını neden geçmemeliyim?
Bu sınırlar, EMO ve EPDK tarafından belirlenen yasal ceza sınırlarıdır. Kurulan kompanzasyon sistemindeki hedefiniz, Cosφ değerini 1.00’e mümkün olduğunca yakın tutarak, reaktif oranlarınızı bu limitlerin çok altında (%1-%3 gibi) tutmak ve işletmenizin elektrik faturasını minimize etmektir.
