Konaklama tesislerinde, yurtlarda ve modern rezidanslarda enerji verimliliğini sağlamak artık bir tercih değil, teknik bir zorunluluktur. Odadan ayrılan bir misafirin açık bıraktığı klima, aydınlatma ve televizyon gibi alıcıların şebekeye bindirdiği yük, uzun vadede ciddi maliyetlere ve donanım yorgunluklarına yol açar. Tam bu noktada devreye giren sistemler için doğru bir energy saver bağlantı şeması kurgulamak, hem tesis güvenliği hem de cihazların uzun ömürlü olması açısından kritik bir mühendislik adımıdır.
Bu kapsamlı teknik rehberde, sahadaki profesyonellerin en çok ihtiyaç duyduğu detaylara iniyoruz. Klasik sistemlerin yanı sıra radyo frekanslı (RF) yeni nesil okuyucuların entegrasyonunu, yüksek akım çeken cihazlar için pano dizaynını ve tesisat sırasında yapılan ölümcül hataları adım adım inceleyeceğiz. Elektrik panosundan başlayarak oda içi alıcılara kadar uzanan bu yolculukta, sıfır hata prensibiyle ilerleyeceğiz.
Kartlı Şalter Nedir ve Sistem Mantığı Nasıl İşler?
Piyasada ustalar arasında daha çok kartlı şalter bağlantı şeması olarak aratılan bu sistem, temel olarak bir gecikmeli röle ve bir okuyucu modülden oluşur. Sistemin ana amacı, odaya giren kişinin kartını yuvaya yerleştirmesiyle birlikte güç ünitesindeki kontaktörleri veya dahili röleleri tetikleyerek linyelere enerji vermektir. Kart yuvadan çıkarıldığında ise sistem ani bir kesinti yapmaz; genellikle 15 ila 30 saniye arasında bir gecikme süresi (delay) tanıyarak misafirin odayı karanlıkta terk etmesinin önüne geçer.
Burada dikkat edilmesi gereken en önemli husus, tüm linyelerin (priz, aydınlatma, klima) energy saver üzerinden geçirilmemesi gerektiğidir. Minibar (buzdolabı), yangın algılama sistemleri veya acil durum aydınlatmaları gibi 7/24 enerji altında kalması gereken hatlar (kesintisiz linyeler), Kaçak Akım Koruma Rölesi (KAKR) çıkışından direkt olarak alınmalı ve energy saver döngüsünün dışında tutulmalıdır.
Standart Energy Saver Bağlantı Şeması ve Uygulama Adımları
Not: Bağlantı şemaları ve devre görsellerinde kullandığımız tüm şalt malzemeleri, Devre Elemanları (Sigorta, K.A.K.R. ve Kontaktörler gibi ) üzerindeki değerler tamamen temsilidir. Uygun değerlerdeki ekipmanı seçmek tamamen uygulayıcının sorumluluğundadır.
Standart, yani 12V DC adaptör destekli veya doğrudan 220V AC ile çalışan klasik enerji tasarruf cihazlarında bağlantı, okuyucu ünite ile güç (şalt) ünitesi arasında haberleşme kablolarının çekilmesiyle yapılır.

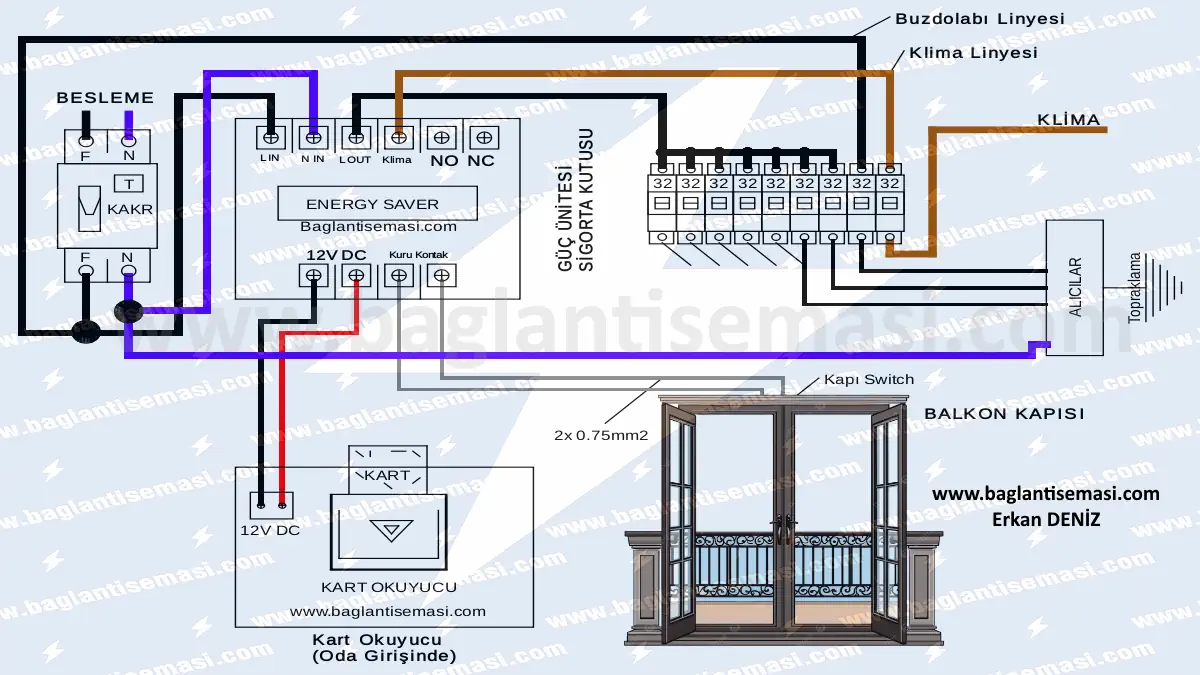

Yukarıdaki şemada da net bir şekilde görüldüğü üzere, sistemin kalbi besleme noktasıdır. Kurulumu gerçekleştirirken şu adımları eksiksiz uygulamalısınız:
- Ana Besleme ve KAKR: Şebekeden gelen Faz (L) ve Nötr (N) uçları öncelikle ana sigortaya, oradan da 30mA hayat koruma KAKR’ye girer. Bu sistemin olmazsa olmazıdır.
- Kesintisiz Linyelerin Ayrılması: KAKR çıkışından alınan faz, enerji kesici güç ünitesine girmeden önce bir W otomat üzerinden buzdolabı linyelerine direkt yönlendirilir. Nötr hattı ise ortak bir nötr barasında toplanarak tüm alıcılara dağıtılır.
- Güç Ünitesi Beslemesi: Energy Saver güç ünitesinin L-IN ve N-IN klemenslerine ana faz ve nötr girişleri yapılır. L-OUT (Çıkış Fazı) klemensi ise aydınlatma ve priz linyelerini besleyecek olan sigorta grubuna (Örn: 10A ve 16A W otomatlar) köprülenir.
- Kuru Kontak ve Switch Kurgusu: Özellikle lüks tesislerde klimanın gereksiz çalışmasını önlemek için balkon kapısına bir manyetik switch (kuru kontak) yerleştirilir. Kapı açıldığında devre tamamlanmaz ve güç ünitesi klimaya giden enerjiyi keser.

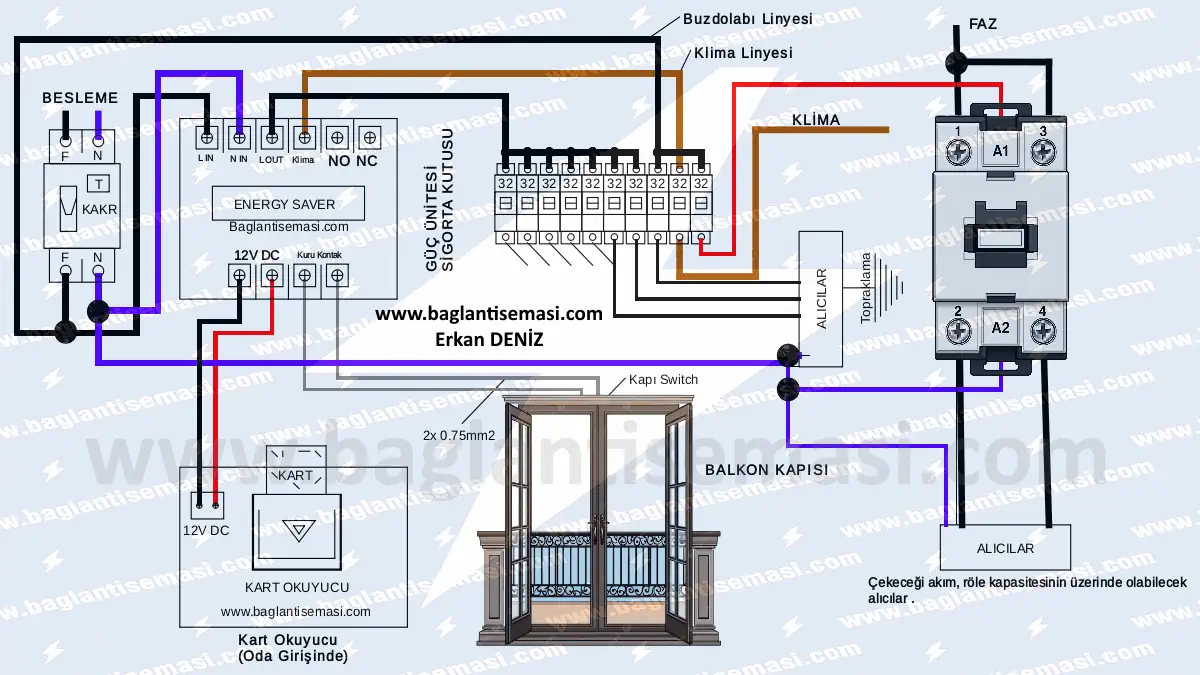

Yüksek Yükler İçin Energy Saver Kontaktör Bağlantısı
Eğer odadaki toplam yük (özellikle güçlü klimalar veya elektrikli ısıtıcılar varsa), energy saver cihazının dahili röle kapasitesinin (genellikle 16A veya 32A) üzerine çıkıyorsa, cihazı doğrudan yüke bağlamak röle kontaklarının yapışmasına veya cihazın yanmasına neden olur. Bu gibi durumlarda kusursuz bir energy saver kontaktör bağlantısı yapılması şarttır.
Bunun için energy saver ünitesinin L-OUT (çıkış) ucu, linyeleri beslemek yerine doğrudan bir kontaktörün A1 bobin ucuna bağlanır (A2 ucuna da nötr verilir). Yüksek akım çeken asıl yükler ise şebekeden gelen direkt fazın, kontaktörün L1-L2-L3 güç kontaklarından geçirilmesiyle beslenir. Böylece energy saver cihazı sadece kontaktörü çektiren bir “tetikleyici” görevi görür, üzerinden yüksek akım geçmez.
Radyo Frekanslı (RF) Energy Saver Bağlantı Şeması
Mekanik switch’li veya optik okuyuculu klasik sistemlerin yerini günümüzde Radyo Frekanslı (Mifare vb.) akıllı sistemler almaktadır. Bu sistemler, sadece o odaya ait yetkilendirilmiş kartı tanıyarak, tesisteki diğer kartların (veya kartvizit gibi yabancı cisimlerin) cihazı kandırmasını engeller.
RF sistemlerin bağlantı mantığı temelde standart sistemlerle aynıdır. Ancak iletişim genellikle RS485 protokolü üzerinden veya spesifik veri kabloları (Cat6 vb.) ile sağlanır. Kart okuyucu ünite ile pano içindeki akıllı röle modülü (kontrolör) arasında çekilen data kablosu, okunan kartın UID (Unique ID) bilgisini kontrolöre iletir. Doğrulama başarılı olursa kontrolör odanın enerjisini açar.
Marka Odaklı Çözümler: Viko Kartlı Şalter Bağlantısı
Türkiye pazarında şalt ve anahtar grubunda en sık karşılaşılan senaryolardan biri viko kartlı şalter bağlantısı uygulamalarıdır. Viko’nun (veya Panasonic grubunun) cihazları genellikle montaj kolaylığı açısından kompakt tasarlanmıştır. Bu cihazlarda genellikle arkada L (Faz Girişi), N (Nötr) ve ok işareti ile gösterilen Yük Çıkışı (L’) bulunur.
Viko cihazların montajında, buat içerisindeki kablo paylarının (bükülme yarıçapı) standartlara uygun bırakılması cihazın arka klemenslerine binen mekanik stresi azaltır. Ayrıca Viko sistemlerinde gecikme süresi genellikle fabrikasyon olarak entegre edilmiştir (genellikle 15 sn). Bağlantıyı yaparken linye sigortalarından dönen linyelerin kapasitelerinin, cihaz kataloğunda belirtilen maksimum amperi aşmadığından emin olunmalıdır.
Otel Kartlı Anahtar Bağlantısı Yaparken Sık Yapılan Kritik Hatalar
Sahada otel kartlı anahtar bağlantısı (Energy saver bağlantı şeması) yaparken karşılaşılan en büyük problemler, cihazın kalitesizliğinden değil, tesisat ve projelendirme hatalarından kaynaklanır. Sektörde “en iyi” ve “hatasız” iş teslimi yapmak isteyen bir teknisyenin kaçınması gereken temel hatalar şunlardır:
1. Sigorta Amperajlarının Yanlış Seçilmesi
Bütün linyeleri tek bir yüksek amperli (Örn: 32A) sigorta ile korumaya çalışmak bir faciadır. Aydınlatma linyeleri (1.5mm² kablo) için 10A, priz linyeleri (2.5mm² kablo) için 16A ve klima (gücüne göre) için 16A veya 20A C tipi sigortalar kullanılmalıdır. Elektrik Mühendisleri Odası (EMO) İç Tesisleri Yönetmeliği standartlarına uygun kablo kesit-akım taşıma kapasitelerine harfiyen uyulmalıdır.
2. Topraklama ve Nötr Dağıtımının İhmal Edilmesi
Şemalarda nötr hattının havada bırakılması veya sıradan klemenslerle ek yapılması zamanla ark oluşumuna ve ısınmaya neden olur. Panolarda mutlaka topraklama barası ve nötr barası kullanılmalıdır. Gelen ana topraklama (sarı-yeşil), baradan dağıtılarak prizlere, aydınlatma gövdelerine ve klima şasesine eksiksiz ulaştırılmalıdır.
3. Yanlış Linyelerin Energy Saver’a Bağlanması
Daha önce de belirttiğimiz gibi, buzdolabı linyesinin karta bağlanması, misafir odada yokken buzdolabındaki ürünlerin bozulmasına yol açar. Aynı şekilde eğer banyoda havalandırma fanı varsa, fanın enerji beslemesi karta bağlanabilir ancak devrede bir gecikmeli zaman rölesi yoksa odaya girer girmez fan çalışmaya başlayıp gürültü yapabilir. Bu tür alıcılar için Darbe Akım Rölesi (Telerüptör) veya komütatör üzerinden ayrı bir kontrol hattı oluşturmak çok daha profesyonel bir yaklaşımdır.
Kusursuz bir elektrik tesisatı, sadece sistemin o an çalışmasını sağlamakla bitmez; yıllar boyunca en zorlu şartlarda, şebeke dalgalanmalarında ve kullanıcı hatalarında bile güvenli kalabilmesiyle kendini kanıtlar. Tüm bu yönergeler ışığında tasarlanmış bir energy saver ağı, işletmeye hem ciddi bir tasarruf hem de sıfır arıza maliyeti olarak geri dönecektir.
Energy Saver Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Energy saver bağlantısında hangi linyeler kart sisteminden bağımsız olmalıdır?
Buzdolabı (minibar), yangın alarm sistemleri, acil durum aydınlatmaları ve (varsa) network/sunucu beslemeleri gibi 7/24 kesintisiz çalışması gereken linyeler energy saver sistemine bağlanmamalıdır. Bu hatlar, ana şebekeden gelen Kaçak Akım Koruma Rölesi (KAKR) çıkışından direkt olarak beslenmelidir.
Energy saver cihazı sürekli yanıyor, kontaktör kullanmak şart mı?
Evet, eğer odada klima, elektrikli şofben veya yüksek güçlü ısıtıcılar varsa kontaktör kullanmak şarttır. Standart energy saver röleleri genellikle 16A akım taşıma kapasitesine sahiptir ve yüksek demeraj (kalkış) akımlarında kontakları yapışır. Cihazı korumak için araya sessiz (modüler) kontaktör eklenmeli, energy saver sadece kontaktörün bobinini tetiklemelidir.
Otel kartlı anahtar gecikme süresi (delay) ayarlanabilir mi?
Bu durum cihazın modeline göre değişir. Piyasada en çok kullanılan standart röleli şalterlerde (Örn: Viko, Makel) gecikme süresi genellikle fabrikasyon olarak 15-30 saniye arası sabitlenmiştir. Ancak akıllı (Mifare/RF) veya RS485 haberleşmeli sistemlerde gecikme süreleri pano içindeki kontrolör üzerinden yazılımla veya dip switch’ler aracılığıyla ayarlanabilmektedir.
Balkon kapısı açıldığında klimanın durması için bağlantı nasıl yapılır?
Balkon veya pencere kasasına bir manyetik switch (kuru kontak) yerleştirilir. Bu switch’ten alınan iki damarlı sinyal kablosu, energy saver ünitesinin “Kuru Kontak” veya özel “Klima Kontrol” klemenslerine bağlanır. Kapı açıldığında devre açık (open) konuma düşer ve kontrol ünitesi klimayı besleyen kontaktörün enerjisini keser.
Modüler (sessiz) kontaktör bağlantısında güç kontaklarına R ve S fazları mı girilir?
Kesinlikle hayır. Otel odaları ve ev tesisatları monofaze (220V) sistemlerdir. Güç kontaklarına R ve S (iki farklı faz) girilirse, sistem çıkışına 380V gider ve odadaki tüm cihazlar yanar. Güç kontaklarından (1-2 ve 3-4 klemensleri) izolasyon amacıyla Faz (R) ve Nötr (N) geçirilmelidir.
Standart kartlı şalter ile RF (Radyo Frekanslı) şalter arasındaki fark nedir?
Standart şalterler genellikle optik veya mekanik bir switch ile çalışır; yani yuvaya giren herhangi bir kart (kartvizit, kredi kartı vb.) sistemi kandırıp enerjiyi açabilir. RF (Mifare) okuyucular ise sadece önceden kodlanmış, o odaya ait spesifik frekans ve ID değerine sahip çipli kartları okuduğunda sistemi devreye sokar.
Viko energy saver bağlantısında L, N ve ok işaretli klemens ne anlama gelir?
L (Faz): Ana sigortadan cihaza giren besleme fazıdır.
N (Nötr): Cihazın çalışması için gereken şebeke nötrüdür.
Ok İşareti (L-Out): Kart takıldığında cihazdan çıkan ve linyeleri (veya kontaktörü) besleyen anahtarlanmış fazdır.
Energy saver sistemlerinde topraklama bağlantısı cihaz üzerinden mi geçer?
Hayır, topraklama hattı hiçbir şalt cihazı veya anahtar üzerinden geçirilmez ve kesilmez. Ana panodaki topraklama barasından çıkan sarı-yeşil kablolar; aydınlatma armatürlerinin gövdelerine, prizlerin toprak kontaklarına ve klimanın şasesine direkt ve kesintisiz olarak çekilir.
Sistemin sigorta (W otomat) seçimleri nasıl olmalıdır?
Sıfır hata prensibiyle; aydınlatma linyeleri için 10A (1.5mm² kablo), priz linyeleri için 16A (2.5mm² kablo) ve klimalar için gücüne uygun 16A veya 20A (C Tipi) sigortalar tercih edilmelidir. Tüm linyeleri tek bir 32A sigortayla korumak yangın riskini artıran ciddi bir tesisat hatasıdır.
Kaçak Akım Koruma Rölesi (KAKR) sistemin neresine bağlanır?
KAKR, tesisatın en başına, yani ana besleme şalterinden hemen sonraya, energy saver veya kontaktörlerden önce bağlanır. Hayat koruma standartları gereği 30mA değerindeki KAKR, hem kesintisiz linyeleri hem de energy saver üzerinden geçen anahtarlamalı linyeleri kapsayacak şekilde tüm odanın güvenliğini sağlamalıdır.
Önemli Yasal Uyarı ve Sorumluluk Reddi:
Bağlantı Şeması (baglantisemasi.com) üzerinde paylaşılan tüm elektrik ve elektronik devre şemaları, teknik dokümanlar ve uygulama rehberleri yalnızca bilgilendirme ve eğitim amaçlıdır. Elektrik yüksek gerilim, akım ve hayati riskler içerir.
Sitede yer alan uygulamaların, yetkisiz veya uzman olmayan kişiler tarafından gerçekleştirilmesi; maddi hasara, yangına, ciddi yaralanmalara veya can kaybına neden olabilir. Sitedeki şemaları uygularken yerel elektrik tesisat yönetmeliklerine uyulması ve tüm güvenlik önlemlerinin (enerjinin kesilmesi, uygun izole ekipman kullanımı vb.) eksiksiz alınması kullanıcının kendi sorumluluğundadır.
Uygulama esnasında oluşabilecek hiçbir teknik hata, maddi hasar, kaza veya olumsuz sonuçtan baglantisemasi.com ve yazarları sorumlu tutulamaz. Her türlü uygulama için yetkili bir elektrik teknisyeni veya mühendisinden profesyonel destek almanız önemle tavsiye edilir.
