Modern aydınlatma otomasyonunun en temel yapı taşlarından biri olan hareket sensörleri, enerji verimliliği sağlamak ve kullanıcı konforunu maksimum seviyeye çıkarmak amacıyla elektrik tesisatlarında geniş yer bulur. Geçmiş yıllarda apartman aydınlatmalarında standart olarak kurulan ve butonlarla tetiklenen Merdiven Otomatiği Bağlantı Şeması sistemleri, günümüzde yerini tamamen insan veya nesne hareketini algılayarak devreyi otomatik kapatan sensörlü teknolojilere bırakmıştır.
Hareket sensörü bağlantı şeması ve teknik kurulum adımları; cihazın uzun ömürlü olması, gereksiz anahtarlama (yanlış tetiklenme) yapmaması ve tesisat güvenliğinin sağlanması açısından büyük önem taşır. Bu kapsamlı mühendislik rehberinde, piyasada sıklıkla birbirine karıştırılan PIR ve Radar sensör teknolojileri arasındaki farkları, 3 uçlu standart sensör bağlantısını ve endüstriyel kontaktörlü uygulamaları sıfır hata prensibiyle detaylandırıyoruz.
Hareket Sensörü Teknolojileri: PIR ve Radar Arasındaki Farklar
Montaj aşamasına geçmeden önce, projeye uygun sensör tipini belirlemek teknik bir zorunluluktur. Piyasada genel adıyla “hareket sensörü” olarak satılan cihazlar, algılama teknolojilerine ve yaydıkları sinyallere göre iki ana kategoriye ayrılır:
1. PIR (Pasif Kızılötesi) Sensörler
PIR (Passive Infrared) sensörler, ortamdaki sıcaklık değişimlerini referans alarak çalışır. Dışarıya herhangi bir sinyal veya dalga yaymadıkları için sistemde “pasif” eleman olarak adlandırılırlar.
- Çalışma Prensibi: Sensörün ön yüzeyinde bulunan Fresnel merceği, görüş alanındaki arka plan ısısını (örneğin boş bir koridorun standart oda sıcaklığını) sürekli olarak kaydeder. Vücut ısısına sahip bir insan (veya evcil hayvan) bu alana girdiğinde, sensör üzerindeki piroelektrik element bu ani kızılötesi farklılığını okur ve içindeki röleyi çektirir.
- Kullanım Alanları: Merdiven boşlukları, bina girişleri, uzun koridorlar ve standart duvar/tavan tipi harici uygulamalar.
- Dezavantajı: Fiziksel engellerin (cam, ahşap, duvar vb.) arkasındaki hareketi kesinlikle algılayamazlar. Sadece merceğin doğrudan temas ettiği (gördüğü) alanda etkilidirler.
2. Mikrodalga (Radar) Sensörler
Radar sensörler, ortamın sıcaklık değişimine değil, doğrudan fiziksel harekete ve kütleye odaklanan aktif cihazlardır.
- Çalışma Prensibi: Etrafa yüksek frekanslı elektromanyetik dalgalar (genellikle 5.8 GHz bandında) yayarlar. Tıpkı GPR Radar ve Dedektör Dolandırıcılığı makalemizde işlediğimiz yeraltı radarlarının çalışma prensibine benzer şekilde, bu dalgalar bir cisme çarpıp geri döndüğünde hareket eden cismin yarattığı frekans kaymasını (Doppler Etkisi) hesaplayarak tetikleme yaparlar.
- Kullanım Alanları: Kapalı aydınlatma armatürlerinin içleri (sensörlü glop armatürler), geniş otoparklar ve kör noktası çok olan engelli koridorlar.
- Avantajı ve Dezavantajı: Cam, ince duvar, alçıpan veya ahşap kapı arkasındaki hareketleri bile rahatlıkla algılayabilirler. Ancak hassasiyet ayarı doğru yapılmazsa, dışarıda rüzgardan sallanan bir ağaç dalı veya hareket eden bir perde bile lambanın gereksiz yere yanmasına sebep olabilir.

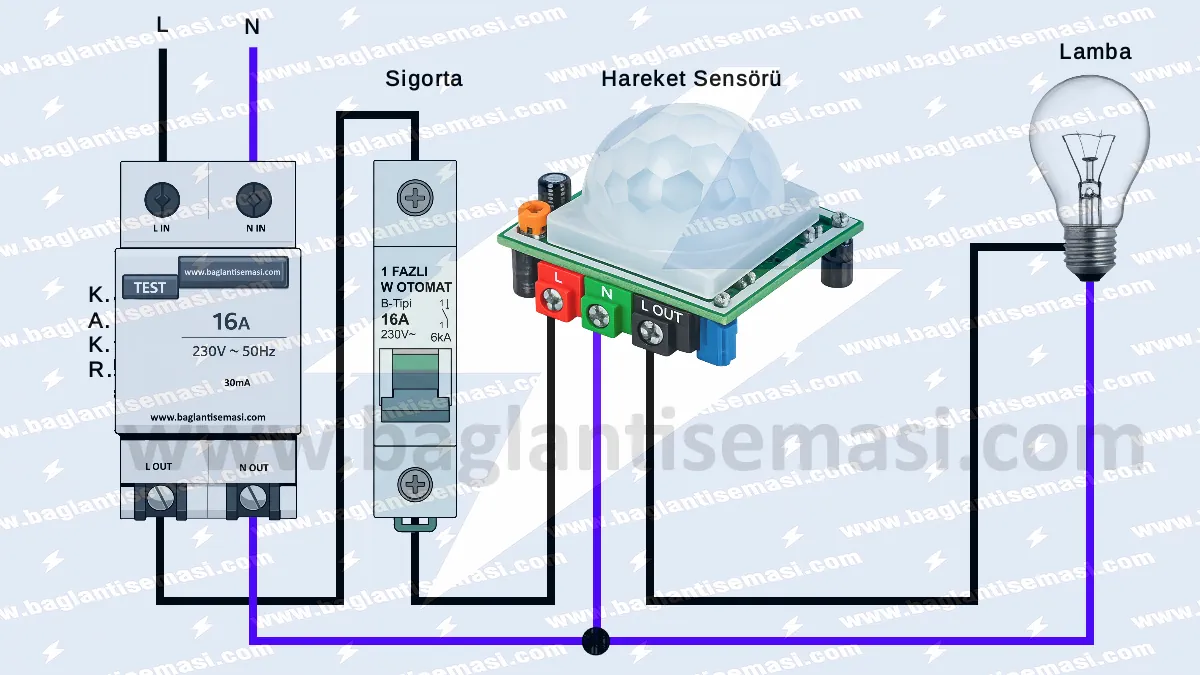

Hareket Sensörü Bağlantı Şeması (3 Uçlu Standart Tesisat)
Standart bir 220V AC hareket sensörünün klemens yapısında genellikle üç adet temel bağlantı terminali bulunur. Tesisatın güvenli ve stabil çalışması için kablo renk kodlarına ve klemens üzerindeki uluslararası işaretlere kesinlikle uyulmalıdır.
- L (Faz Girişi – Line): Şebekeden gelen 220V faz hattının doğrudan bağlandığı klemestir (Genellikle Kahverengi, Siyah veya Gri kablo kullanılır). Cihazın elektronik kartını besleyen ana uçtur.
- N (Nötr – Neutral): Şebekeden gelen nötr hattının bağlandığı klemestir (Mavi kablo). Sensörün enerjilenmesi için devreyi tamamlar. Önemli: Lambaya gidecek olan nötr hattı da mutlaka bu hatta (veya buat içindeki ortak bir nötr klemensine) paralel olarak bağlanmalıdır.
- L’ veya A (Lamba Dönüşü / Çıkış Fazı): Sensör hareket algıladığında, içindeki mini röle üzerinden elektriği lambaya ileten çıkış terminalidir (Genellikle Kırmızı kablo ile tesis edilir).
Önemli Not : Hareket Sensörü Bağlantı Şeması ve tüm devre şemalarımızda kullanılan şalt malzemeleri ve devre elemanları dahil olmak üzere tüm değerler temsilidir. Uygun devre elemanı ve değerleri seçmek uygulayıcının sorumluluğundadır.
Adım Adım Kurulum ve Montaj Kuralları
Tesisat uygulamalarında can güvenliği ve izolasyon her şeyden önce gelir. Kuruluma başlamadan önce panodaki ilgili hat sigortasının ve ana Kaçak Akım Koruma Rölesi Bağlantı Şeması prensiplerine uygun olarak tesis edilmiş KAKR’nin kapalı (OFF) konumda olduğundan kesinlikle emin olun.
- Enerji İzolasyonu: Çalışma yapılacak hattın enerjisini kesin. Bir kontrol kalemi veya profesyonel bir multimetre ile buat içerisindeki kablolarda gerilim olmadığını çift dikiş doğrulayın.
- Klemens Bağlantıları: Şebekeden gelen Faz (L) ve Nötr (N) kablolarını sensörün ilgili giriş terminallerine sağlam bir şekilde vidalayın. Gevşek bağlantıların ark ve yangın riski oluşturacağını unutmayın. Lambaya gidecek olan dönüş kablosunu (Faz çıkışını) L’ terminaline sabitleyin. Lambanın nötr hattını da şebeke nötrü ile kusursuz bir şekilde klemensleyin.
- Yükseklik ve Açı Kalibrasyonu: Duvar tipi PIR sensörler için optimum montaj yüksekliği genellikle 2.2 metre ile 3 metre arasındadır. Sensörü doğrudan ısı kaynaklarına (kalorifer peteği, klima üflemesi, fırın çıkışları) veya doğrudan yoğun güneş ışığı alan noktalara yönlendirmekten kesinlikle kaçının; bu durum kızılötesi sensörün yanılmasına ve lambanın sürekli yanıp sönmesine yol açar.
- Mekanik Sabitleme: Kablo bağlantıları bittikten ve buat içi düzenlendikten sonra sensör gövdesini dübel ve vidalar yardımıyla, titreşim almayacak ve rüzgardan sarsılmayacak şekilde duvara veya tavana rijit olarak sabitleyin.
Sensör Ayarları: Time, Lux ve Sens Potansiyometreleri
Mekanik ve elektriksel montaj tamamlandıktan sonra, sensörün bulunduğu ortamın fiziksel dinamiklerine göre kalibre edilmesi gerekir. Çoğu sensör cihazının gövdesinde ince uçlu bir düz tornavida ile hassas ayar yapılabilen üç temel potansiyometre bulunur:
- TIME (Zaman Ayarı): Sensör hareket algıladıktan ve devreyi kapattıktan sonra lambanın ne kadar süre kesintisiz yanık kalacağını belirler. Cihaz modeline göre genellikle 10 saniye ile 15 dakika arasında ayarlanabilir. Apartman merdiven boşluklarında 1-2 dakika ideal bir süre iken, büyük otoparklarda veya yükleme alanlarında daha uzun süreler tercih edilmelidir.
- LUX (Günışığı / Aydınlık Ayarı): Cihazın ortamdaki hangi lüx (aydınlık) seviyesinde devreye gireceğini belirler. Potansiyometre üzerinde genellikle “Güneş” ve “Ay” sembolleri bulunur. Güneş tarafına çevrildiğinde sensör ortamın aydınlık veya karanlık olmasına bakmaksızın 7/24 çalışır. Ay tarafına (minimum lüx) çevrildiğinde ise sadece ortam zifiri karanlıkken (gece) tepki verir. Bu ayar, gündüz boş yere lamba yanmasını engelleyerek enerji tasarrufunun temelini oluşturur. (Not: Dış mekan çevre aydınlatmalarında sadece gün doğumu/batımına göre kontrol isteniyorsa, sensör yerine Astronomik Zaman Rölesi Bağlantı Şeması kullanılması çok daha profesyonel bir çözümdür).
- SENS (Hassasiyet – Mesafe Ayarı): PIR sensörün algılama mesafesini ve kütle duyarlılığını (Örn: 2 metreden 12 metreye kadar) ayarlar. Yanlış algılamaları ve ufak tefek hareketlerdeki gereksiz tetiklenmeleri önlemek için ortamın büyüklüğüne göre kademeli olarak test edilip optimize edilmelidir.

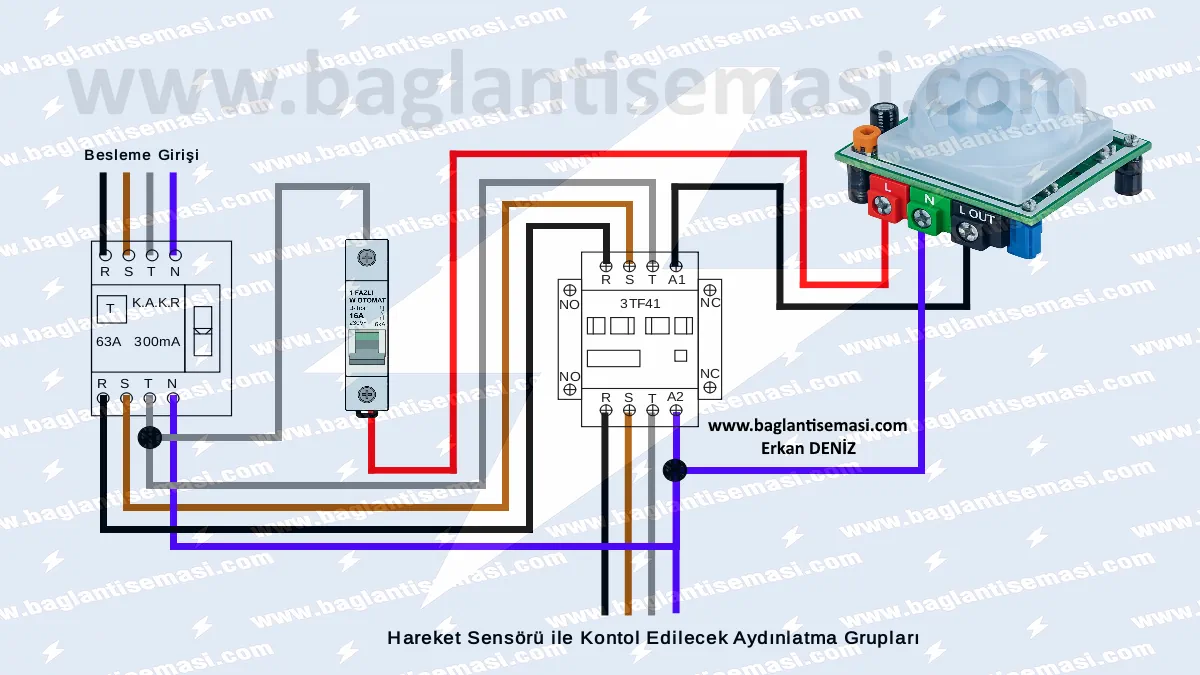

Endüstriyel Uygulama: Kontaktör ile Hareket Sensörü Bağlantısı
Standart sıva üstü hareket sensörlerinin içindeki mini röleler ve elektronik komponentler genellikle maksimum 1000W (Akkor/Rezistif) veya 300W (LED/Kapasitif) yük taşıma kapasitesine göre dizayn edilmiştir. Fabrika sahası, stadyum koridorları, büyük otoparklar veya dış cephe çevre aydınlatması gibi onlarca yüksek güçlü LED projektörün aynı anda devreye girmesi gereken senaryolarda; sensörü doğrudan lambalara bağlamak, sensör içindeki mikro rölenin kontaklarının kalkış akımına (inrush current) dayanamayarak yapışmasına (ark yaparak kaynamasına) veya patlamasına neden olur.
Bu sorunu mühendislik standartlarında çözmek için sensörün çıkış ucu (L’ / Dönüş Fazı), doğrudan lamba grubuna gitmek yerine panodaki bir kontaktörün A1 bobin ucuna bağlanır. Sensörün tek görevi küçük bir akımla kontaktör bobinini tetiklemektir. Asıl ağır aydınlatma yükünü ise kontaktörün güçlü ana kontakları (L1-T1, L2-T2) taşır. Bu endüstriyel anahtarlama mimarisi hakkında daha derinlemesine teknik bilgi ve şema için Kontaktör Nedir ve Nasıl Çalışır? rehberimizi incelemeniz sıfır hata prensibi için şarttır.
Alternatif Aydınlatma Kontrol Sistemleri ile Karşılaştırma
Aydınlatma projelerinde tek çözüm her zaman hareket sensörleri değildir. Kullanım senaryosuna göre devreyi farklı şekillerde tasarlamak gerekebilir:
- Işık Şiddeti Kontrolü: Sensörler devreyi sadece “Açık” (1) veya “Kapalı” (0) konumuna getirir. Eğer ortamda ışığın şiddetini kademeli olarak kısmak ve ambiyans yaratmak istiyorsanız, sensör yerine veya sensörden bağımsız bir hat olarak Dimmer Anahtar Bağlantı Şeması uygulaması yapmanız gerekir.
- Çoklu Noktadan Manuel Kontrol: Uzun bir koridorda ışıkları otomatik değil de, manuel olarak birçok farklı noktadan açıp kapatmak istiyorsanız, Darbe Akım Rölesi Bağlantı Şeması (Telerüptör) veya daha geleneksel bir yöntem olan Ara Vaviyen (Permütatör) Bağlantı Şeması kurmak daha stabil bir çözüm olacaktır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Sahada en çok karşılaşılan teknik problemler ve nokta atışı çözümleri şunlardır:
- Lamba Hiç Sönmüyor (Sürekli Yanıyor): Sensör içerisindeki minyatür rölenin kontakları aşırı kapasitif yükten (çok fazla LED lamba bağlanmasından) dolayı yapışmış olabilir. Bu durum cihaz değişimi ve sisteme kontaktör ilavesi gerektirir. Elektriksel bir hasar yoksa, LUX ayarı ile TIME ayarı hatalı (kısa devre pozisyonunda) bırakılmış olabilir; potansiyometreleri kontrol edin.
- Sensör Sadece Çok Yaklaşınca Algılıyor: Cihaz üzerindeki SENS (Hassasiyet) ayarı çok düşüktür veya mercek üzerinde zamanla oluşan ağır toz/kir tabakası kızılötesi algılamayı engelliyordur.
- Lamba Sürekli Yanıp Sönüyor (Kırpışma / Flickering): Sensörün bağlandığı LED lamba sürücüsü (driver) ile sensör elektroniği (triyak bazlı ise) arasında elektriksel uyumsuzluk vardır veya linyedeki nötr bağlantısı gevşektir/zayıftır.
Hareket Sensörü Bağlantısı Hakkında Sıkça Sorulan Sorular
PIR sensör ile radar sensör arasındaki en belirgin fark nedir?
PIR (Pasif Kızılötesi) sensörler ortamdaki ısı değişimlerine (kızılötesi yayılıma) tepki verir ve engellerin arkasını göremez. Radar (mikrodalga) sensörler ise yüksek frekanslı dalgalar yayarak fiziksel kütle hareketini algılar; bu sayede cam, ince duvar, alçıpan veya ahşap kapı arkasından bile algılama yapabilirler.
Hareket sensörü bağlantısında topraklama (PE) kablosu nereye bağlanır?
Plastik gövdeli standart sıva üstü veya tavan tipi sensörlerin elektronik devre kartlarında topraklama klemensi bulunmaz; cihazın çalışması için Faz (L) ve Nötr (N) yeterlidir. Ancak sensörün beslediği metal gövdeli aydınlatma armatürlerine, panodan gelen topraklama hattı güvenlik amacıyla kesinlikle bağlanmalıdır.
Hareket sensörü bağladıktan sonra lambalar hiç sönmüyor, arıza nerede olabilir?
Bu durum genellikle sensör içindeki minyatür rölenin aşırı yük veya LED sürücülerin yüksek kalkış akımı (inrush current) nedeniyle yapışmasından (kontakların kaynamasından) kaynaklanır. Cihaz sağlam ise; cihaz üzerindeki TIME (zaman) ayarının maksimumda kalması, LUX ayarının yanlış pozisyonda olması veya klemenslerde Faz (L) ile Lamba Dönüşü (L’) uçlarının kısa devre edilmiş olması en yaygın sebeplerdir.
İki farklı hareket sensörü aynı koridordaki lambaları yakabilir mi?
Evet, elektriksel olarak paralel bağlanarak yakabilir. Her iki sensörün Faz (L) ve Nötr (N) beslemeleri şebekeden paralel alınır ve her iki sensörün çıkış fazı (L’) uçları bir buat içerisinde birleştirilerek lambalara gönderilir. Hangi sensör hareket algılarsa devreyi o tamamlar.
Sensör devreye girdiğinde duyulan “tık” sesi elektriksel bir sorun mudur?
Hayır, tamamen normal bir durumdur. Bu ses, hareket algılandığında devreyi kapatan ve süre bittiğinde açan elektromekanik rölenin fiziksel kontak (anahtarlama) sesidir. Cihazın sağlıklı çalıştığını gösterir.
Kedi veya köpek gibi evcil hayvanların sensörü tetiklemesi engellenebilir mi?
Standart tesisat tipi PIR sensörler ortamdaki ısı kütlesini okuduğu için evcil hayvanları da algılar. Bunu minimize etmek için cihaz üzerindeki SENS (hassasiyet/mesafe) ayarı düşürülebilir veya sensörün açısı yukarı kaldırılabilir. Tam izolasyon için alarm sistemlerinde kullanılan “Pet İzoleli” özel dedektörlere yönelinmelidir.
Hareket sensörünün LUX (Günışığı) ayarı nasıl yapılmalıdır?
Maksimum enerji tasarrufu sağlamak için LUX potansiyometresi “Ay” (minimum aydınlık) sembolüne doğru çevrilmelidir. Bu sayede cihaz sadece ortam ışığı yetersiz olduğunda devreye girer. Ayar “Güneş” sembolünde bırakılırsa, ortam ne kadar aydınlık olursa olsun sensör hareketi algıladığında lambaları yakacaktır.
Tek bir hareket sensörüne kaç adet LED lamba bağlanabilir?
Standart sensörlerin iç röle kapasiteleri genellikle LED (kapasitif) yükler için maksimum 300W ile sınırlandırılmıştır. Sınırı aşan veya çok sayıda lamba içeren endüstriyel tesisatlarda (örneğin otopark projektörleri), sensörün çıkış ucu doğrudan lambalara değil, bir kontaktörün A1 bobin ucuna bağlanmalı; yükü kontaktör taşımalıdır.
Rüzgarda sallanan ağaç dalları veya perdeler sensörü tetikler mi?
Eğer radar (mikrodalga) sensör kullanıyorsanız ve SENS ayarı çok yüksekse, cam arkasındaki sallanan perdeler veya dışarıdaki ağaç dalları sistemi tetikleyebilir. PIR sensörlerde ise rüzgar tek başına tetikleme yapmaz; ancak rüzgarın taşıdığı ani sıcak/soğuk hava akımları (klima, fırın veya menfez üflemeleri) kızılötesi algılamayı yanıltabilir.
Üç uçlu standart sensör bağlantısında kablo renk kodları ne anlama gelir?
Uluslararası standartlarda aksi belirtilmediği sürece; Kahverengi veya Siyah kablo şebeke fazını (L), Mavi kablo devreyi tamamlayan nötr hattını (N), Kırmızı kablo ise sensörden lambaya giden anahtarlanmış dönüş fazını (L’ / A) temsil eder. Ancak sıfır hata prensibi gereği, bağlantıdan önce her zaman multimetre veya kontrol kalemi ile ölçüm yapılmalıdır.
