Yer altı görüntüleme ve define arama sektöründe cihaz araştırırken sıkça karşılaştığımız GPR Radar sistemleri, ne yazık ki pazarlama dünyasında en çok suistimal edilen konuların başında gelmektedir. Bu makalede, tüketicileri yanıltan dedektör dolandırıcılığı ile gerçek radar teknolojisi arasındaki fiziksel ve teknik farkları inceleyecek, doğru yatırım yapmanızı sağlayacak bilimsel gerçekleri adım adım açıklayacağız.
Yer altı görüntüleme, define arama ve jeofizik araştırma sektöründe son yıllarda en çok kullanılan pazarlama ifadelerinden bazıları şunlardır:
- GPR Radar
- 3D Ground Scanner
- Yeraltını Görüntüleme
- Canlı Tarama
- Boşluk Tespiti
- Oda ve Tünel Görüntüleme
- 3 Boyutlu Yeraltı Haritası
- Altını Şekliyle Gösterme
Bu ifadelerin bir kısmı gerçek teknolojilere dayanırken, bir kısmı ise tüketicilerin teknik bilgi eksikliğinden faydalanan pazarlama dili olarak kullanılabilmektedir.
Bu makalenin amacı herhangi bir marka veya firmayı hedef almak değil, kullanılan teknolojilerin fiziksel gerçeklerini açıklamaktır.
Dedektör ve GPR Aynı Şey Değildir
Birçok kullanıcı “yer altını görüntüleyen dedektör” ile “yer altı radarı” kavramlarını birbirine karıştırmaktadır.
Gerçekte bunlar farklı teknolojilerdir.
Metal Dedektörü
Metal dedektörü:
- elektromanyetik alan oluşturur,
- metalin bu alan üzerindeki etkisini ölçer,
- hedefin varlığını tespit etmeye çalışır.
Metal dedektörünün temel görevi:
“Burada metal var mı?”
sorusuna cevap vermektir.
GPR (Ground Penetrating Radar)
GPR ise:
- toprağa radar darbesi gönderir,
- geri dönen yankıları analiz eder,
- yer altı yapılarının kesit görüntüsünü oluşturur.
GPR’nin temel amacı:
“Yer altında ne tür yapılar bulunuyor?”
sorusuna cevap vermektir.
Görsel Karşılaştırma
Metal Dedektörü
- Temel bileşen: Arama bobini
- Çalışma frekansı: kHz seviyeleri
GPR Radar
- Temel bileşen: Radar anteni
- Çalışma frekansı: MHz veya GHz seviyeleri
Teknik Karşılaştırma Tablosu
| Özellik | Metal Dedektörü | Gerçek GPR |
|---|---|---|
| Ana sensör | Bobin | Radar anteni |
| Frekans | kHz | MHz-GHz |
| Çalışma prensibi | Manyetik alan | Radar yankısı |
| Küçük metalleri bulma | İyi | Değişken |
| Boşluk tespiti | Zayıf | İyi |
| Boru/kablo tespiti | Sınırlı | İyi |
| Radargram üretimi | Normalde hayır | Evet |
| Zaman gecikmesi ölçümü | Hayır | Evet |
| Gerçek yeraltı kesiti | Hayır | Evet |
Radargram Nedir?
Radargram:
yer altından dönen radar yankılarının grafiksel haritasıdır.
Gerçek bir radargram:
- gürültülü görünür,
- yorum gerektirir,
- doğrudan fotoğraf değildir.

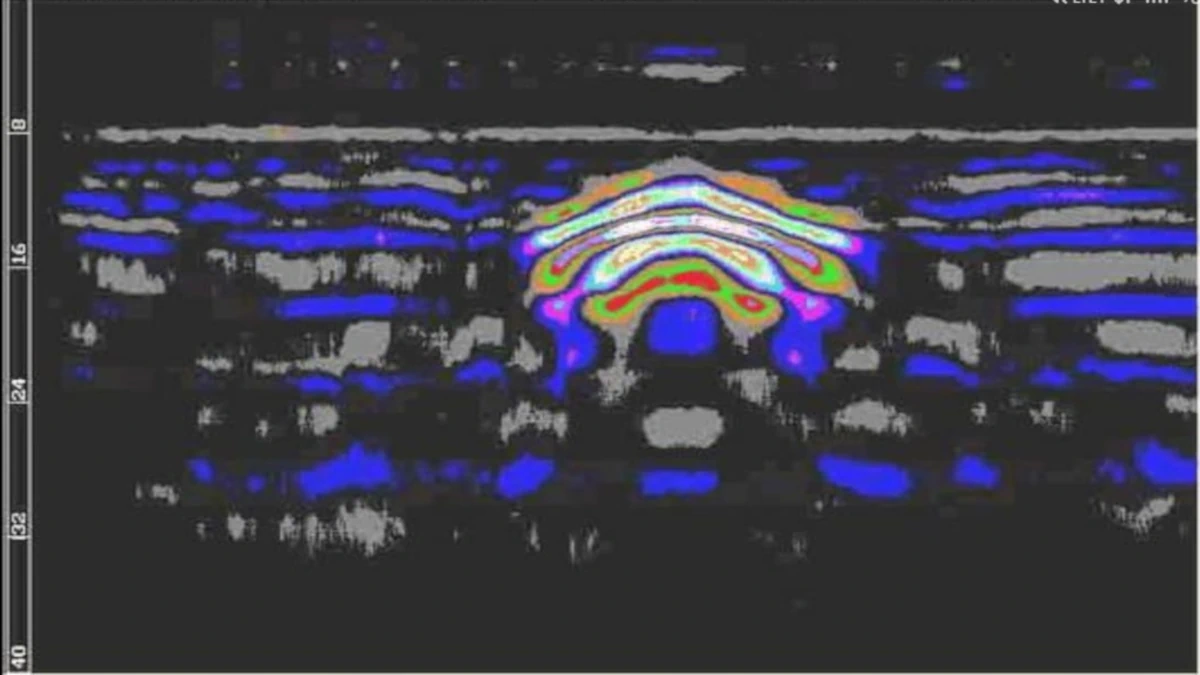

Örnek radargramlar:
En Yaygın Pazarlama Oyunu
Piyasada sık görülen yöntemlerden biri şudur:
Normal bir metal dedektöründen alınan sinyal değerleri bilgisayarda işlenir.
Daha sonra:
- kırmızı,
- mavi,
- sarı,
- yeşil
renklerden oluşan bir harita çizilir.
Kullanıcıya:
“3 boyutlu yeraltı görüntüsü”
olarak sunulur.
Oysa bu çoğu zaman yalnızca:
“ölçülen sinyal şiddetinin renkli haritasıdır.”
Bu durum tek başına cihazın sahte olduğunu göstermez.
Ancak cihazın gerçek radar olduğu anlamına da gelmez.
Bir Cihazın Gerçek GPR Olup Olmadığı Nasıl Anlaşılır?
Aşağıdaki sorular kritik öneme sahiptir:
1. Çalışma frekansı nedir?
Gerçek GPR sistemleri genellikle:
- 50 MHz
- 100 MHz
- 400 MHz
- 900 MHz
- 2 GHz
gibi frekanslarda çalışır.
Eğer cihaz:
- 5 kHz
- 12 kHz
- 20 kHz
- 70 kHz
çalışıyorsa ve “radar” olarak tanıtılıyorsa, teknik açıklama talep edilmelidir.
2. Anten mi kullanıyor, bobin mi?
Gerçek GPR cihazlarında:
- radar antenleri,
- RF iletim hatları,
- yüksek frekans elektroniği
bulunur.
Klasik dedektörlerde ise:
- bakır sarımlı bobinler
kullanılır.
3. Radargram üretebiliyor mu?
Gerçek radar sistemleri:
- ham radar verisi,
- A-scan,
- B-scan,
- radargram
sunabilir.
Sadece renkli harita göstermek tek başına radar olduğunu kanıtlamaz.
4. Teknik dokümanlar mevcut mu?
Aşağıdaki bilgiler açık şekilde yayınlanmalıdır:
- çalışma frekansı
- bant genişliği
- anten tipi
- örnekleme hızı
- radar teknolojisi
Bu bilgiler yoksa dikkatli olunmalıdır.
“20 Metrede Küçük Altın Bulur” İddiaları
Fizik kuralları tüm üreticiler için aynıdır.
Bir cihazın performansını etkileyen faktörler:
- toprak nemi,
- kil oranı,
- mineralizasyon,
- hedef boyutu,
- hedef şekli,
- hedefin yönelimi,
- elektromanyetik gürültü
olur.
Bu nedenle:
“Her zeminde”
veya
“Kesin olarak”
gibi ifadeler teknik açıdan şüpheyle değerlendirilmelidir.
Yüksek Fiyat Tek Başına Kanıt Değildir
Sektörde sık görülen başka bir yanılgı:
“Pahalıysa kesin gerçektir.”
varsayımıdır.
Oysa fiyat:
- teknoloji,
- marka,
- pazarlama,
- distribütör ağı,
- eğitim hizmetleri
gibi birçok faktörden etkilenir.
Bir cihazın gerçek teknolojisini belirleyen şey fiyatı değil, çalışma prensibidir.
Sonuç
Bir cihazın:
- 3D görüntü göstermesi,
- renkli harita üretmesi,
- tabletle çalışması,
- yüksek fiyatlı olması
onu otomatik olarak GPR yapmaz.
Gerçek bir GPR sistemini ayırt etmek için şu sorular sorulmalıdır:
- Çalışma frekansı nedir?
- Radar anteni kullanıyor mu?
- Ham radargram üretebiliyor mu?
- Zaman gecikmesi ölçüyor mu?
- Teknik dokümanları yayınlanmış mı?
Tüketiciler cihazları marka, reklam veya fiyat üzerinden değil; kullanılan fiziksel teknoloji üzerinden değerlendirmelidir.
Çünkü elektronik dünyasında en pahalı hata, pazarlamayı teknoloji sanmaktır.
İncele ve Değerlendir
Gerçek GPR Teknolojisi: İleri Mühendislik Detayları
Elektromanyetik Dalga Yayılımı ve Formüller
Bir dedektörün aksine, gerçek bir GPR sistemi radyo frekansı (RF) dalgalarının yansımasını ölçer. Yansıyan dalgaların cihaza geri dönüş süresi (t), elektromanyetik dalganın o topraktaki hızına bağlıdır ve formülize edildiğinde v = c / √εr denklemi ortaya çıkar (v: hız, c: ışık hızı, εr: malzemenin dielektrik sabiti). Cihaz, yansıma gecikmesini nanosaniyeler (ns) seviyesinde hesaplayarak ekrana yansıtır. Bu teknoloji sayesinde zemin altındaki yapısal değişimler ve boşluklar kesin olarak haritalandırılabilir.
Frekans ve Derinlik Paradoksu (Sinyal Sönümlenmesi)
Mühendislik yasaları gereği, bir GPR anteninin frekansı ile inebileceği derinlik arasında ters orantı vardır. Yüksek frekanslı (örneğin 1 GHz) bir anten, yeraltındaki hedefleri çok net (yüksek çözünürlüklü) ayırabilir, ancak sinyal sönümlenmesi (attenuation) çok yüksek olduğu için sinyal toprağın ancak birkaç santimetre altına inebilir. Buna karşılık 50 MHz gibi düşük frekanslı devasa antenler metrelerce derine nüfuz edebilir, ancak bu sefer de dalga boyu çok genişlediği için fiziksel olarak küçük bir hedefi (örneğin küçük bir metal parayı) tespit etmesi imkânsızlaşır. Bu nedenle “her derinlikte her boyuttaki objeyi bulduğunu” iddia eden cihazlar fizik yasalarıyla doğrudan çelişir.
Dedektör Dolandırıcılığı ve “GPR Radar” Hakkında Sıkça Sorulan Sorular
GPR radar ile metal dedektörü arasındaki temel fiziksel fark nedir?
Metal dedektörleri elektromanyetik indüksiyon prensibiyle çalışır ve manyetik alan oluşturarak sadece iletken metalleri tespit etmeye odaklanır. GPR (Yer Radarı) ise yüksek frekanslı radyo dalgaları (RF) yayar ve yer altındaki dielektrik farklılıklarını (katmanlar, boşluklar, yapılar) nanosaniye cinsinden yansıma süreleriyle ölçer.
Cihaz ekranında görünen renkli ve pürüzsüz 3D haritalar gerçek mi?
Çoğunlukla hayır. Piyasada sıkça karşılaşılan bu görüntüler, standart dedektörlerden alınan basit sinyal şiddeti verilerinin (0-100 arası değerler) bir bilgisayar yazılımı ile renklendirilmiş halidir. Gerçek bir GPR verisi, pürüzsüz 3D nesneler olarak değil; teknik analiz gerektiren siyah-beyaz veya renk skalalı dalga tepeleri (hiperboller) şeklinde görünür.
Bir cihazın gerçek GPR Radar (Yer Radarı) teknolojisine sahip olduğu nasıl anlaşılır?
Cihazın çalışma frekansına ve donanımına bakılmalıdır. Gerçek GPR sistemleri MHz veya GHz (örneğin 250 MHz, 500 MHz) frekans aralıklarında çalışır ve radyo dalgalarını iletmek için özel radar antenleri (dipol, bowtie vb.) kullanır. Ayrıca cihazın ham radar verisini (radargram) gösterebilmesi şarttır.
GPR sistemleri 20 metre derindeki küçük bir altını bulabilir mi?
Fizik kuralları gereği bu mümkün değildir. Bir radar dalgasının çok derine inebilmesi için düşük frekanslı olması gerekir. Düşük frekanslı (örneğin 50 MHz) dalgalar metrelerce derine inebilse de dalga boyları çok geniş olduğu için küçük boyutlu hedefleri (sikke, küçük metal parça) fiziksel olarak göremez ve üzerinden atlar.
Radargram tam olarak nedir ve neden bir fotoğraf gibi görünmez?
Radargram, toprağa gönderilen radar dalgalarının geri dönüş sürelerinin ve yankı şiddetlerinin kaydedildiği bir sinyal haritasıdır (B-Scan). Cihaz optik bir kamera olmadığı, dalga yansıması ölçtüğü için yeraltındaki hedefleri genellikle ters “U” harfine benzeyen kavisli izler (hiperboller) olarak ekrana yansıtır.
Yüksek fiyatlı ve tabletli dedektörler daha derin mi gösterir?
Bir cihazın inebileceği derinliği belirleyen unsur fiyatı, markası veya şık bir tablete sahip olması değildir. Derinliği belirleyen tek şey; cihazın kullandığı fiziksel prensip, çalışma frekansı ve toprağın o anki yapısıdır (nem, kil, mineralizasyon). Pahalı bir ekran, cihazın fizik kurallarını aşmasını sağlamaz.
Klasik metal dedektörleri ile boşluk veya tünel tespiti yapılabilir mi?
VLF veya PI sistem olarak bilinen klasik metal dedektörleri boşluk tespiti yapmak için tasarlanmamıştır. Bu cihazlar sadece metalin iletkenliğine tepki verir. Oda, tünel veya mezar gibi boşlukları tespit etmek, ortamdaki dielektrik farkını ölçebilen GPR sistemlerinin (yer radarı) işidir.
GPR cihazlarında neden arama bobini yerine radar anteni bulunur?
Metal dedektörlerinde bulunan bakır sarımlı bobinler, toprağa düşük frekanslı manyetik alan yaymak için kullanılır. GPR ise yüksek frekanslı elektromanyetik dalgalar (radyo dalgaları) ile çalışır. Bu dalgaları yönlendirmek, toprağa iletmek ve yankıları hatasız toplamak için özel tasarlanmış RF (Radyo Frekansı) antenlerine ihtiyaç vardır.
Yer radarının (GPR) inebileceği derinliği olumsuz etkileyen faktörler nelerdir?
Kullanılan antenin merkez frekansının yüksek olması derinliği azaltır. Bunun yanı sıra toprağın fiziksel özellikleri çok kritiktir; ıslaklık, yüksek kil oranı, tuzluluk (iletkenlik) ve mineralizasyon elektromanyetik sinyalin hızla sönümlenmesine (attenuation) yol açarak radarın derinlik kapasitesini büyük ölçüde düşürür.
Piyasada “3D Ground Scanner” adıyla satılan cihazlar ile GPR aynı şey midir?
Hayır, aynı şey değildir. Pazarlama dilinde “3D Ground Scanner” (Zemin Tarayıcı) olarak sunulan cihazların birçoğu aslında manyetometre (manyetik alan sensörü) kullanır ve yalnızca dünyanın manyetik alanındaki yerel bozulmaları (anomalileri) ölçer. Toprağa aktif olarak radyo dalgası gönderip yankısını ölçen gerçek GPR sistemleri tamamen farklı bir mühendislik dalıdır.
