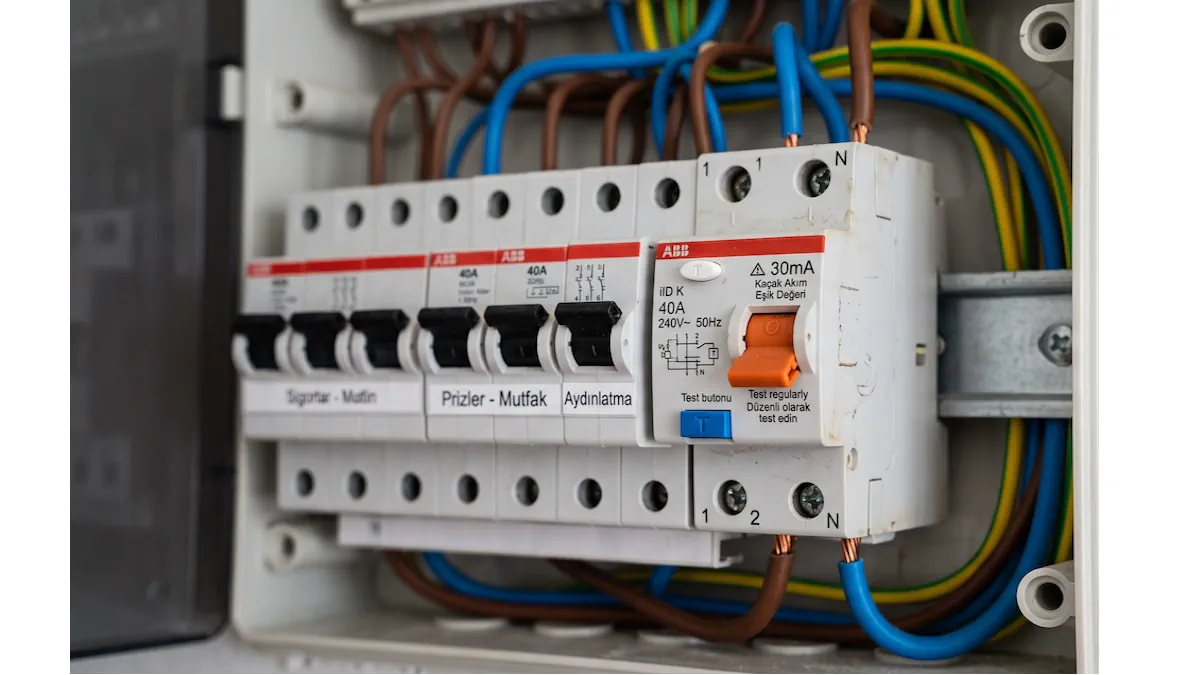

Elektrik tesisatlarında can ve mal güvenliğinin temel yapı taşı olan Kaçak Akım Rölesi (KAR), sistemde her şey normal görünürken bile beklenmedik anlarda devreyi kesebilir. Kaçak akım rölesi neden sürekli atar sorusu, hem ev kullanıcılarının hem de sahada arıza tespiti yapan teknisyenlerin en sık karşılaştığı sorunların başında gelir.
Bu makalede, 30mA (hayat koruma) ve 300mA (yangın koruma) kaçak akım rölelerinin nedensiz gibi görünen açma sorunlarının altında yatan teknik sebepleri, izolasyon hatalarını ve tesisat yanlışlarını derinlemesine inceliyoruz.
Kaçak Akım Rölesinin Atmasına Sebep Olan 4 Temel Teknik Hata
Bir kaçak akım rölesi, fazdan giren akım ile nötrden dönen akım arasındaki vektörel farkı ölçerek çalışır. Bu fark (kaçak akım), rölenin nominal açma eşiğini (örneğin 30mA) aştığında toroidal akım transformatörü sistemi tetikler ve mandal düşer. Ancak bu dengesizlik her zaman doğrudan bir çarpılma vakası anlamına gelmez.
1. Nötr ve Toprak Hatlarının Temas Etmesi (Sıfırlama Hatası)
Tesisatlarda en sık yapılan ve tespiti en zor olan hata, buatlarda veya priz kasalarında nötr ile toprak iletkenlerinin birbirine temas etmesidir. Özellikle eski tesisatlarda “sıfırlama” yapılmışsa, yük bindiği anda dönüş akımının bir kısmı toprak üzerinden devresini tamamlayacağından KAR anında atacaktır. Priz linyelerindeki bu hatayı çözmek için priz bağlantısı nasıl yapılır rehberimizdeki standartlara uygun montaj adımlarını takip etmelisiniz.
2. Kablo İzolasyon Zayıflıkları ve Nem Faktörü
Dış ortamda bulunan aydınlatma armatürleri, bahçe prizleri veya banyo gibi ıslak hacimlerdeki tesisatlarda zamanla kablo yalıtkanı (izolasyonu) zayıflayabilir. Boru içerisine sızan su veya yoğun yoğuşma, faz iletkeni ile toprak arasında mikroskobik akım sızıntılarına yol açar. Gündüz sorunsuz çalışan sistemin, gece nem oranının artmasıyla veya yağmurlu havalarda röleyi attırmasının ana sebebi budur.
3. Beyaz Eşya ve Rezistanslı Cihazlardaki İç Kaçaklar
Çamaşır makinesi, bulaşık makinesi ve şofben gibi suyu ısıtarak çalışan cihazlarda rezistansların kılıfları zamanla deforme olur. Su ve elektrik arasındaki yalıtımın zayıflaması, gövdeye anlık kaçak akım sızmasına neden olur. Eğer röle sadece belirli bir cihaz devreye girdiğinde atıyorsa, sorun tesisatta değil cihazın kendisindedir.
4. Tesisatta Yanlış Kablo Kesiti ve Isınma Kaynaklı Erime
Linyeye çekilen yük, mevcut kablo kesitinin taşıma kapasitesinin üzerindeyse kablolar aşırı ısınır. Bu ısınma, buat içlerinde faz ve toprak kablolarının izolasyonunu eriterek birbirlerine kısa devre veya kaçak oluşturmalarına sebep olur. Tesisatın güvenliği ve röle stabilizasyonu için doğru akım taşıma kapasitelerini hesaplamak şarttır. Detaylı parametreler için kablo kesit hesabı nasıl yapılır içeriğimizi inceleyerek yük dağılımınızı doğrulayabilirsiniz.
Pano İçi Bağlantı Hataları ve Doğru Ekipman Seçimi
Kaçak akım rölesi atma sorunlarının bir diğer boyutu da pano içindeki montaj ve ekipman seçimi hatalarıdır. Röle çıkışından sonra nötr barasının ortak kullanılması (birden fazla kaçak akım rölesi olan sistemlerde nötrlerin karışması) sistemi kilitleyen başlıca hatadır. Pano dizaynında linye ayrımı yaparken trifaze sigorta kutusu bağlantı şeması kurallarına harfiyen uyulmalı, her KAR’ın kendi bağımsız nötr barası olmalıdır.
Bununla birlikte, sadece ana panoda değil, devre başındaki elemanların bağlantı yönleri de kritiktir. Röleye girişin üstten veya alttan yapılması bazı spesifik röle tiplerinde algılama sorunları yaratabilir. Rölenin teknik montaj prensiplerini eksiksiz uygulamak için kaçak akım koruma rölesi bağlantı şeması kurallarını referans almanız önerilir.
Tesisat Tiplerine Göre Kablo, Sigorta ve KAR Seçim Tablosu
Kablolarda oluşabilecek ısınmaların izolasyon hatasına dönüşüp kaçak akım yaratmasını engellemek adına, linyeye uygun sigorta ve kablo kesitlerinin seçilmesi zorunludur. Aşağıdaki tablo, standart iç tesisat projelerinde referans alınması gereken değerleri göstermektedir.
| Linye / Kullanım Alanı | Kablo Tipi ve Kesiti | Uygun W-Otomat (Sigorta) | KAR Tipi ve Eşik Değeri |
|---|---|---|---|
| Aydınlatma Linyeleri | NYM / NYA – 1.5 mm² | 10A (B Tipi) | AC Tipi / 30mA |
| Standart Priz Linyeleri | NYM / NYA – 2.5 mm² | 16A (C Tipi) | AC Tipi veya A Tipi / 30mA |
| Fırın / Çamaşır Makinesi | NYM / NYA – 2.5 mm² | 20A (C Tipi) | A Tipi / 30mA |
| Ani Su Isıtıcı (Şofben) | NYM – 4.0 mm² veya 6.0 mm² | 32A veya 40A (C Tipi) | A Tipi / 30mA |
| Ana Kolon Hattı (Daire Girişi) | NYM / NYY – 6.0 mm² (Min.) | 40A veya 63A | AC Tipi / 300mA (Yangın Koruma) |
Sahada Arıza Tespiti: Atan Röle Nasıl Bulunur?

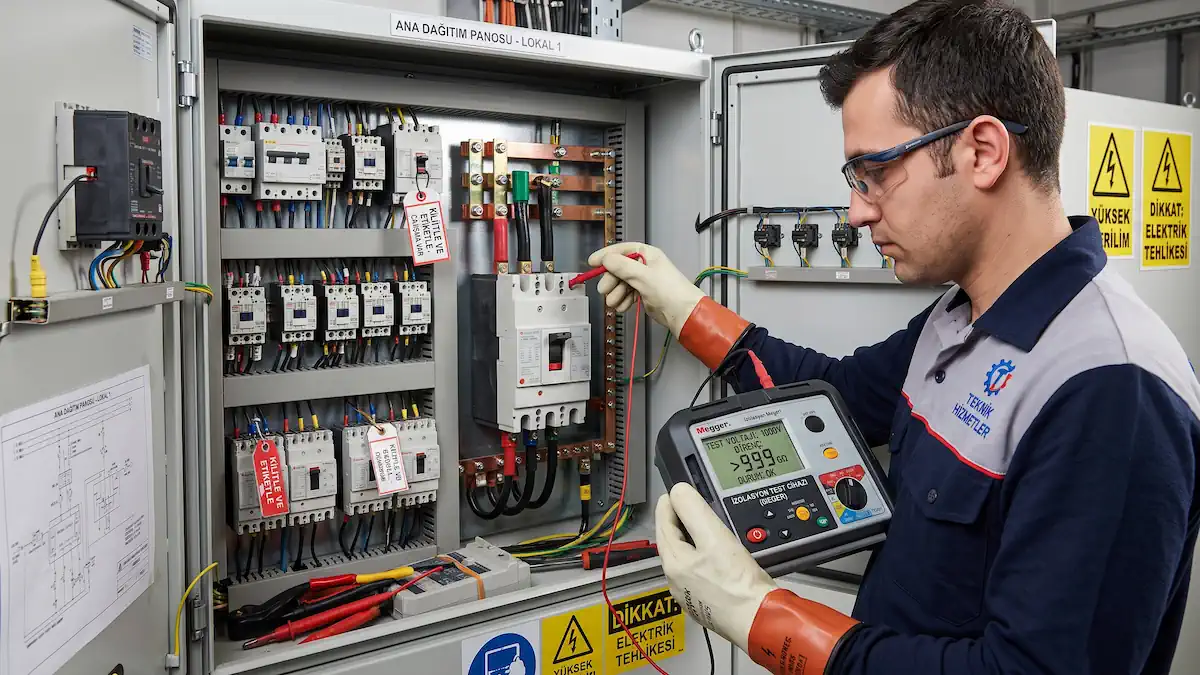

Sürekli atan bir kaçak akım rölesinin kaynağını bulmak için sistematik bir izolasyon testi yapmanız gerekir:
- Adım 1: Bütün Yükleri Devre Dışı Bırakın. Evdeki veya tesisteki tüm fişleri çekin, lamba anahtarlarını kapalı konuma getirin ve sigorta kutusundaki (W-otomat) tüm linyeleri indirin.
- Adım 2: Röleyi Kurun. Sadece kaçak akım rölesini yukarı (ON) konumuna alın. Eğer hiçbir sigorta açık değilken röle anında atıyorsa, arıza rölenin kendisinde bozulma olabilir veya röle ile sigortalar arasındaki iç kablolamada bir kısa devre (nötr-toprak teması) mevcuttur.
- Adım 3: Linyeleri Tek Tek Açın. Röle kurulu kalıyorsa, sigortaları sırayla tek tek kaldırın. Hangi sigortayı kaldırdığınızda KAR atıyorsa, sorunlu linye o sigortaya bağlı olan hattır.
- Adım 4: Hat İçi Nötr Testi. Sorunlu linyeyi bulduktan sonra, o linyeye bağlı tüm buat kapaklarını açıp nötr ve toprak iletkenlerinin klemens bağlantılarını kontrol edin. Birbirine değen çıplak uçlar olup olmadığını gözlemleyin.
Özellikle asenkron motorlu endüstriyel cihazların demeraj (kalkış) akımları veya motor sürücülerin (VFD) yaydığı harmonikler de standart röleleri yanıltabilir. Bu gibi motorlu sistem panolarında yanlış açmaları önlemek için tesisatınızdaki motorlara bağlanan sürücülerle uyumlu “SI” veya “HI” (Süper Bağışık) özellikli bağışık tip röleler kullanmanız gerekebilir. (Bu tip panoların genel dizayn yapısı için monofaze pano bağlantı şeması makalemize göz atabilirsiniz).
Teknik Standartlar ve Referanslar
Kaçak akım koruma cihazlarının standartları, seçimi ve sahada uygulanması uluslararası IEC yönergelerine ve ülkemizdeki Elektrik İç Tesisleri Yönetmeliği’ne göre yapılmak zorundadır. Kullanılacak rölelerin tepki süreleri, açma karakteristikleri ve topraklama direnci değerlerinin hesaplanması konusundaki mühendislik kıstasları için Elektrik Mühendisleri Odası (EMO) Teknik Standartlar Dokümanını inceleyerek sisteminizin yasal güvenlik regülasyonlarına uygunluğunu teyit edebilirsiniz.
Kaçak Akım Rölesi Neden Sürekli Atar ? Sıkça Sorulan Sorular (SSS)
Gece veya yağmurlu havalarda kaçak akım rölesi neden durduk yere atıyor?
Genelde dış mekan aydınlatmaları, bahçe prizleri veya banyo gibi ıslak alanlardaki izolasyon zayıflıklarından kaynaklanır. Havadaki nem artınca veya yağmur yağınca kablolardaki ufak çatlaklardan sızan su, faz ile toprak arasında mikroskobik bir sızıntıya yol açar. Röle bunu tehlike olarak algılayıp devreyi keser.
Bütün sigortaları indirmeme rağmen kaçak akım rölesi neden mandal tutmuyor?
Eğer tüm W-otomatlar (sigortalar) kapalıyken bile röleyi yukarı kaldıramıyorsanız, büyük ihtimalle tesisatta nötr ve toprak kabloları bir yerde birbirine temas ediyordur. Bazen de klemenslerdeki gevşeklikten veya doğrudan rölenin iç mekanizmasının arızalanmasından kaynaklanır.
Sadece şofben veya bulaşık makinesi çalışınca röle atıyor, tesisatta mı sorun var?
Muhtemelen hayır. Suyu ısıtarak çalışan bu tarz cihazların içindeki rezistanslar zamanla aşınır ve gövdeye ufak çaplı elektrik sızdırır. Röle sadece belirli bir cihaz devreye girdiğinde atıyorsa, odaklanmanız gereken yer evin tesisatı değil, o cihazın rezistansı veya iç yalıtımıdır.
Eski binalarda duyduğumuz “sıfırlama” işlemi kaçak akım rölesini attırır mı?
Kesinlikle attırır. Sıfırlama, topraklama hattı olmayan yerlerde nötr ile toprağın priz içinde birleştirilmesi işlemidir. Kaçak akım rölesi olan bir sistemde sıfırlama yaparsanız, cihaza binen yükün dönüş akımı toprak üzerinden de geçeceği için röle anında sistemi kapatır.
Sürekli atma sorununu çözmek için 30mA yerine 300mA röle takarsam ne olur?
Atma sorunu görünürde çözülebilir ama can güvenliğinizi tamamen tehlikeye atmış olursunuz. 300mA röleler yangın koruma içindir ve bina ana girişlerine (kolon hatlarına) takılır. Ev içinde sizi elektrik çarpmasından koruyacak olan hayat kurtarma değeri 30mA’dir. Sorunu gizlemek yerine arızanın kaynağını bulmak şarttır.
Pano içerisinde iki tane kaçak akım rölesi var, biri atınca diğeri de kapanıyor, neden?
Bu, panoyu dizen ustanın nötr baralarını ayırmamasından kaynaklanan klasik bir montaj hatasıdır. Her kaçak akım rölesinin çıkışındaki nötr hattı, sadece kendi linyelerine gitmeli ve kendi bağımsız nötr barasına bağlanmalıdır. Ortak nötr kullanımı röleleri şaşırtır ve sistemi kilitler.
Tesisatta ince kablo kullanılması kaçak akım rölesinin atmasına sebep olur mu?
Doğrudan değil ama dolaylı olarak evet. Eğer hatta kapasitesinden fazla yük bindirirseniz, yetersiz kesitteki kablolar aşırı ısınır. Bu ısınma zamanla buat içindeki yalıtkanı (plastiği) eritir. Eriyen faz ve toprak kabloları birbirine değdiği an röle devre dışı kalır.
Hidrofor veya sanayi tipi motorlar çalışırken röle neden yersiz açma yapıyor?
Asenkron motorların ilk kalkış (demeraj) anında çektikleri ani akımlar veya motor sürücülerin (VFD) şebekeye yaydığı harmonikler, standart tip (AC tipi) röleleri yanıltır. Bu tarz motorlu yüklerin olduğu panolarda “Bağışık Tip” (A-SI veya HI sınıfı) olarak bilinen, parazit filtreli özel röleler kullanılmalıdır.
Rölenin üzerindeki “T” (Test) butonu ne işe yarar, basmak zorunlu mu?
T butonu, rölenin mekanik ve elektronik olarak görevini yapıp yapmadığını test etmenizi sağlar. Cihazın sağlığı için ayda en az bir kez bu butona basarak mandalın düştüğünü görmelisiniz. Basmanıza rağmen elektrik kesilmiyorsa, röle koruma özelliğini yitirmiş demektir ve derhal yenilenmelidir.
Evdeki kaçak akım rölesi çok ısınıyor, atmasının veya bozulmasının sebebi bu mu?
Rölelerin aşırı ısınmasının en büyük sebebi bağlantı klemenslerinin (vidaların) gevşek bırakılması veya rölenin etiket değerinden (örneğin 40A) daha fazla sürekli akım çekilmesidir. Gevşek bağlantılar ark (kıvılcım) oluşturur, röleyi fiziksel olarak ısıtır ve içindeki hassas toroidal ölçüm mekanizmasını bozarak nedensiz atmalara yol açar.
