Evlerde, ofislerde veya küçük ticari işletmelerde elektrik enerjisinin güvenli ve standartlara uygun şekilde dağıtılmasını sağlayan en temel kılavuz doğru bir monofaze pano bağlantı şeması projesidir. Tek fazlı (220V/230V) besleme ağlarında can ve mal güvenliğini maksimum seviyeye çıkarmak; ana sigortadan kaçak akım koruma rölesine, tarak baralardan topraklama klemenslerine kadar tüm elemanların bu şemadaki koruma hiyerarşisine tam uyum sağlamasıyla mümkündür.
Bu rehberde; sigorta kutusu bağlantısı yaparken dikkat edilmesi gereken montaj adımlarını, doğru enerji akış yönlerini, kullanılacak ideal kablo kesitlerini ve şema analizini sahadaki gerçek mühendislik standartlarına göre adım adım inceleyeceğiz. Ayrıca Trifaze Sigorta Kutusu Bağlantı Şeması: Adım Adım Teknik Montaj ve Yük Dağılımı Rehberi içeriğimizi de mutlaka inceleyin.

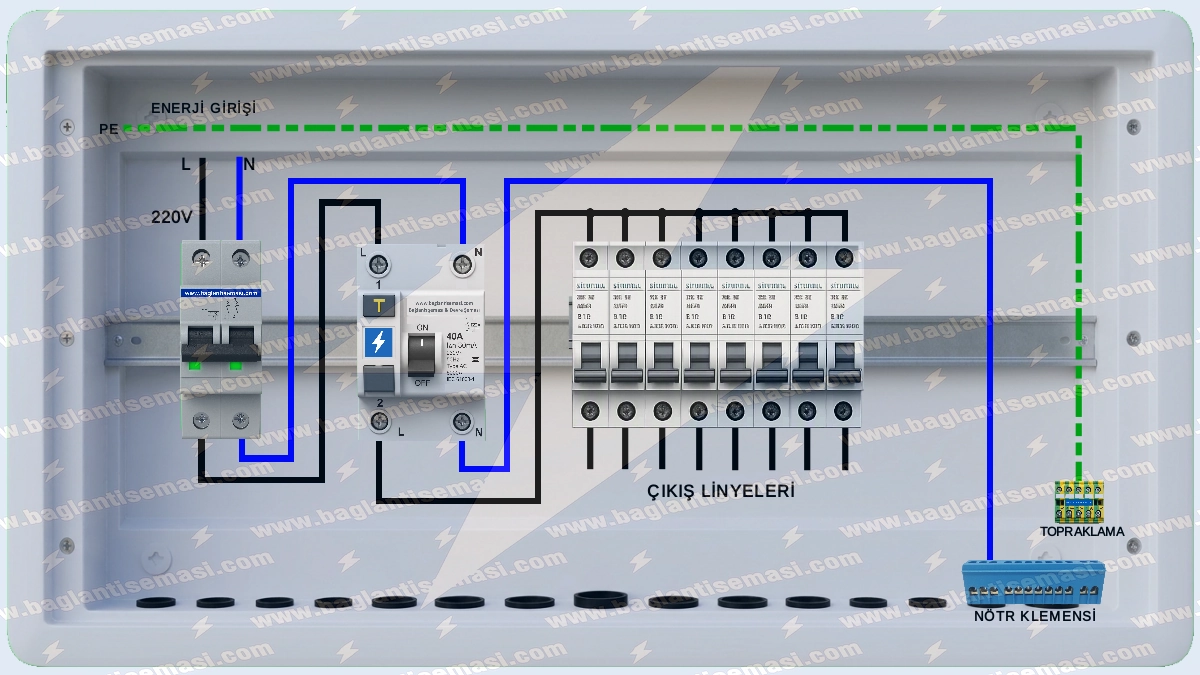

Şema Analizi: Koruma ve Sıralama Hiyerarşisi
Standart bir ev tipi 220V elektrik panosu bağlantısı yaparken enerjinin izlemesi gereken kusursuz ve değişmez bir hiyerarşik yol vardır. Çizimimizde de görebileceğiniz üzere, panoya giren elektriğin izlediği hat takibi şu şekilde kurgulanır:
1. Ana Giriş ve Kesen Sigorta (2 Kutuplu MCB)
Sigorta Kutusu Nasıl Bağlanır ?; Şebekeden veya sayaçtan gelen ana faz (L – Siyah/Kahverengi) ve nötr (N – Mavi) iletkenleri doğrudan panonun girişinde bulunan 2 kutuplu ana otomatik sigortaya bağlanır. Bu sigortanın temel amacı, panoda yapılacak herhangi bir bakım, arıza arama veya revizyon sırasında hem fazı hem de nötr hattını tek hamlede keserek tam bir elektriksel izolasyon sağlamaktır. Ayrıca tesiste genel bir kısa devre veya aşırı akım çekimi oluştuğunda ana kesici görevini üstlenir.
2. Kaçak Akım Koruma Rölesi (KAKR – 30mA)
Ana sigortanın alt çıkışından alınan faz ve nötr iletkenleri, hiçbir köprüleme veya eksiz işlem yapılmadan doğrudan 2 kutuplu Kaçak Akım Koruma Rölesine (RCD/RCCB) taşınır. İnsan hayatını ve tesisatı korumak için tasarlanan 30mA hassasiyetli bu röle, fazdan giren akım ile nötrden dönen akım arasındaki dengeyi sürekli izler. Herhangi bir izolasyon hatasında (örneğin gövdeye kaçak veya canlı uca insan teması) milisaniyeler içinde devreyi açar. Rölenin iç yapısı, çalışma mantığı ve test süreleri hakkında daha geniş bilgi edinmek için kaçak akım koruma rölesi bağlantı şeması rehberimize de göz atabilirsiniz.
3. Çıkış Linyeleri ve Müşterek Tarak Bara Dağıtımı
KAKR alt çıkışından alınan temiz ve korumalı faz hattı, panodaki 1 kutuplu çıkış linyelerinin (B veya C tipi MCB) girişlerine aktarılır. Burada kablolarla tek tek atlama (köprüleme) yapmak yerine monofaze müşterek tarak bara kullanılmıştır. Tarak baralar, klemens altlarındaki temassızlık riskini sıfıra indirir, elektriksel direnci ve ark riskini düşürür, panonun içerisinde mükemmel bir görsel nizam sağlar. Sigortaların çıkışlarından ise doğrudan sahadaki alıcılara (priz, aydınlatma, beyaz eşya vb.) giden linye faz iletkenleri bağlanır.
4. Nötr ve Topraklama (PE) Klemens Blokları
Bir monofaze pano bağlantı şeması incelemesinde hayati önem taşıyan en büyük ayrıntı klemens dağılımlarıdır:
- Topraklama Hattı (PE – Yeşil Kesik Çizgi): Tesisatın ana topraklama iletkeni, hiçbir anahtarlama elemanına, sigortaya veya röleye kesinlikle uğramadan doğrudan yeşil-sarı renkli topraklama klemensine bağlanır. Çıkış linyelerinin (prizler, metal gövdeli cihazlar) koruma iletkenleri bu baradan ayrı ayrı dağıtılır.
- Nötr Hattı (N – Mavi Çizgi): KAKR alt çıkışından alınan nötr iletkeni, panonun alt veya üst kısmında ayrılmış olan mavi renkli nötr klemensine taşınır. Çıkış linyelerine ait tüm nötr dönüşleri yalnızca bu klemens üzerinde toplanır.
Enerji Akış Yönü: Sigortalara Giriş Üstten mi Alttan mı Olmalı?
Elektrik sigorta kutusu montajında hem elektrikle yeni ilgilenenlerin hem de saha teknisyenlerinin en çok tereddüt ettiği ve araştırdığı konulardan biri şudur: Enerji sigortaya ve kaçak akım rölesine üst klemenslerden mi girer, yoksa alttan mı beslenir?
Uluslararası pano montaj normlarına (IEC standartları) ve çizdiğimiz şemanın mühendislik hiyerarşisine göre evrensel kural oldukça nettir: Enerji daima üst klemenslerden girer, alt klemenslerden çıkar.
Şemamızda yer alan tüm şalt elemanlarındaki doğru akış ve kablolama yönleri şu şekilde kurgulanmıştır:
- Ana Sigorta (2 Kutuplu MCB / K-Otomat): Şebekeden veya sayaçtan gelen besleme kabloları sigortanın üst klemenslerine (1 ve 3 nolu yuvalar) bağlanır. Kesme işlemi burada gerçekleşir ve tesisata gidecek çıkış alt klemenslerden (2 ve 4 nolu yuvalar) alınır.
- Kaçak Akım Koruma Rölesi (KAKR): Ana sigortanın altından alınan gerilim, kaçak akım rölesinin üst giriş uçlarına (1 ve N klemensleri) girer. Korumalı faz ve nötr hattı ise rölenin alt çıkış uçlarından (2 ve N klemensleri) alınarak dağıtıma gönderilir.
- Çıkış Linyeleri (1 Kutuplu W-Otomatlar): KAKR altından çıkan faz iletkeni, müşterek tarak bara yardımıyla linye sigortalarının üst klemenslerine dağıtılır. Ev içindeki alıcılara giden faz kabloları ise sigortaların alt klemenslerinden çıkarak sahadaki linye borularına girer.
Peki Sigortaya Alttan Enerji Verilirse Ne Olur? (Teknik Gerçekler)
Alternatif akım (AC) sistemlerinde standart termik-manyetik devre kesiciler (W-otomatlar) yapıları gereği yönsüz çalışır. Yani teknik olarak bir sigortaya alttan enerji verdiğinizde de kısa devre veya aşırı yük durumunda sigorta açma yapar ve koruma görevini yerine getirir.
Ancak buna rağmen panolarda kesinlikle alttan giriş yapılmamalıdır! Bunun iki hayati sebebi vardır:
- İş ve Can Güvenliği (Standart Algı): Bir elektrik arızasında panoyu açan veya bakım yapan herhangi bir teknik personel, evrensel pano kuralları gereği enerjinin üstten girip alttan çıktığını varsayar. Anahtarı indirdiğinde alt klemenslerde enerji olmadığını düşünerek müdahale eder. Eğer beslemeyi alttan yaparsanız, sigorta kapalı (OFF) konumunda olsa dahi alt klemenslerde canlı gerilim (220V) bulunmaya devam eder; bu durum ciddi elektrik çarpılmalarına ve hayati iş kazalarına yol açar.
- Tarak Bara ve Görsel Nizam: Müşterek tarak baralar sigortaların üst klemenslerine oturtulduğunda kablo kalabalığı ortadan kalkar, pano kapağı rahatça kapanır ve arıza takibi görsel olarak saniyeler içinde yapılabilir.
Özetle; tesisatınızın hem can güvenliği normlarına uyması hem de profesyonel bir teknik dil taşıması için şemamızda vurguladığımız “Üstten Giriş – Alttan Çıkış” kuralından asla taviz verilmemelidir.
Monofaze Panolarda Kullanılması Gereken Şalt Malzemeler ve Kablo Kesitleri
Güvenli ve uzun ömürlü bir tesisat için sadece doğru şemayı uygulamak yetmez; aynı zamanda çekilen yüke ve akıma uygun kablo kesitlerini ve doğru tipte şalt elemanlarını seçmek gerekir. Tesisatınızda kullanmanız gereken malzeme standartlarını aşağıdaki tablodan inceleyebilirsiniz. Eğer kablo çekim mesafeniz uzursa, panonuzu yeniliyorsanız veya sisteme yüksek güçlü yeni bir alıcı eklenecekse mutlaka kablo kesit hesabı nasıl yapılır yazımızdaki matematiksel formüllerden yararlanarak net kesiti teyit etmelisiniz.
| Devre / Linye Tipi | Önerilen Sigorta (MCB) | Röle / Ek Koruma | Kablo Kesiti (Cu – Bakır) | Kablo Tipi |
|---|---|---|---|---|
| Ana Giriş Beslemesi | 40A – 50A (2 Kutuplu – C Tipi) | Gerilim Koruma (Opsiyonel) | 3×6 mm² / 3×10 mm² | NYY / NYM |
| Ana Koruma Rölesi | – | 40A / 30mA (2 Kutuplu KAKR) | 6 mm² / 10 mm² (Pano İçi) | NYAF (Bükülgen) |
| Aydınlatma Linyeleri | 10A (1 Kutuplu – B Tipi) | Ana KAKR Üzerinden | 3×1.5 mm² | NYM |
| Standart Priz Linyeleri | 16A (1 Kutuplu – C Tipi) | Ana KAKR Üzerinden | 3×2.5 mm² | NYM |
| Çamaşır / Bulaşık Mak. | 16A – 20A (1 Kutuplu – C Tipi) | Ana KAKR Üzerinden | 3×2.5 mm² | NYM |
| Fırın / Elektrikli Ocak | 20A – 25A (1 Kutuplu – C Tipi) | Ana KAKR Üzerinden | 3×4 mm² | NYM |
Not: Bölgenizde şebeke voltaj dalgalanmaları, ani ani gerilim sıçramaları veya nötr kopması gibi sorunlar sık yaşanıyorsa, ana sigorta ile KAKR arasına sistemi yüksek gerilimden koruyacak bir modül eklemek için gerilim koruma rölesi bağlantı şeması rehberimizi inceleyerek panonuza ekstra bir güvenlik katmanı entegre edebilirsiniz.
Adım Adım Pano Montajı ve Kablolama Sırası
Bir sigorta panosunu sahadaki gerçek bir uygulamada sıfırdan topluyorsanız, iş güvenliğini sağlayacak ve montajı kolaylaştıracak teknik sıralama şu şekilde olmalıdır:
Adım 1: Enerjinin Kesilmesi ve Mekanik Hazırlık
Montaja başlamadan önce bina ana girişindeki veya sayaç çıkışındaki enerjinin tamamen kesildiğinden emin olun ve gerilim yokluğunu bir voltmetre veya kontrol kalemi ile test edin. Panonun plastik veya metal gövdesini duvara sabitledikten sonra DIN raylarını (W otomat rayı) monte edin. Klemens bloklarını panonun alt ve üst yuvalarına sıkıca kilitleyin.
Adım 2: Şalt Elemanlarının Ray Üzerine Dizilimi
Standart bir okuma, müdahale ve estetik kolaylık için DIN rayının en soluna 2 kutuplu ana sigortayı, hemen sağına 2 kutuplu Kaçak Akım Rölesini (KAKR) yerleştirin. KAKR’nin sağına ise önce yüksek akım çeken linyelerin (fırın, ocak, mutfak prizleri vb.) sigortalarını, ardından genel prizleri ve en sağa aydınlatma sigortalarını dizerek mandallarını kilitleyin.
Adım 3: Tarak Bara ve Pano İçi Köprülemeler
Ana sigortanın alt klemenslerinden alınan 6 mm² veya 10 mm² NYAF kabloları uygun yüksüklerle sıkarak KAKR üst girişlerine (1 ve N) bağlayın. KAKR alt çıkışından (2 nolu klemens) alınan faz iletkenini 1. linye sigortasının üst klemensine girin. Sigortaların üst klemenslerine monofaze müşterek tarak barayı oturtup vidalarını standartlara uygun torkla sıkın. KAKR alt nötr çıkışını (N) ise doğrudan panonun mavi nötr klemensine taşıyın. Eğer panonuza enerji sağlayan ana besleme hattının sayacından emin değilseniz, hat yönlerini monofaze sayaç bağlantı şeması üzerinden teyit edebilirsiniz.
Adım 4: Saha Linyelerinin Bağlantısı ve Son Kontrol
Tesisattan ve buatlardan gelen kablo demetlerinin dış kılıflarını panoya girdikten sonra soyun. Pano düzeni açısından tüm yeşil-sarı kabloları doğrudan yeşil topraklama barasına, tüm mavi kabloları mavi nötr barasına bağlayın. Faz iletkenlerini (kahverengi, siyah veya gri kablolar) ise projenize uygun olan linye sigortalarının alt klemenslerine mutlaka yüksük çakarak monte edin.
Teknik İpuçları ve Sık Yapılan Hatalar
Bir monofaze pano bağlantı şeması uygulamaya geçirilirken yapılan küçük ihmaller, sistemin sürekli arıza vermesine veya koruma elemanlarının işlevini yitirmesine sebep olabilir. İşte montaj esnasında kesinlikle dikkat etmeniz gereken kritik kurallar:
- Nötr ve Toprağı Birleştirmeyin (Sıfırlama Hatası): Nötr klemensi ile topraklama klemensi arasında panoda veya buatlarda kesinlikle köprü yapılmamalıdır. Bu durum kaçak akım rölesinin durduk yere atmasına veya cihaz gövdelerinde tehlikeli gerilim oluşmasına yol açar.
- Kablo Yüksüğü ve Pabuç Kullanımı: Pano içindeki çok telli bükülgen (NYAF) kabloların uçlarına mutlaka kablo kesitine uygun izolasyonlu yüksük çakılmalıdır. Yüksüksüz doğrudan vidalanan kablolar klemens altında zamanla ezilir, gevşeme yapar, ark oluşturur ve pano yangınlarına davetiye çıkarır.
- Klemens Vidalarının Torklanması: Sigorta ve klemens vidaları ne çok gevşek bırakılmalı ne de aşırı güçle sıkılarak bakır iletkenin yapısı ezilmelidir. Mümkünse tork ayarlı el aletleri tercih edilmelidir.
- Linye Etiketlemesi: Montaj bittiğinde, her sigortanın altına veya pano kapağındaki indeks bölümüne hangi mahali (Örn: Salon Priz, Mutfak Aydınlatma, Banyo vb.) beslediğini gösteren silinmez etiketler yazılmalıdır. Bu işlem acil durumlarda doğru sigortayı bulmayı kolaylaştırır.
Elektrik panolarının uluslararası standartları, düşük gerilim dağıtım ağları ve şalt cihazlarının elektriksel karakteristikleri hakkında daha kapsamlı teorik bilgi edinmek isterseniz Distribution Board (Dağıtım Panoları) Teknik Dokümanını inceleyebilirsiniz.
Panonuza gelecekte yüksek güçlü endüstriyel veya modern alıcılar eklemeyi planlıyorsanız; örneğin elektrikli aracınız için evsel bir şarj istasyonu altyapısı hazırlamak istiyorsanız wallbox bağlantı şeması ve otomasyon kontrol devreleri için kontaktör nedir nasıl çalışır rehberlerimizi de inceleyerek elektrik bilginizi bir üst seviyeye taşıyabilirsiniz.
Monofaze Sigorta Kutusu Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Sigortaya veya kaçak akım rölesine elektriği alttan bağlarsam sistem çalışır mı?
Teknik olarak evet, alternatif akım (AC) devrelerinde standart W-otomatlar yönsüz çalıştığı için alttan enerji verdiğinizde de sistem çalışır ve kısa devre anında sigorta koruma yapar. Ancak bu durum uluslararası pano standartlarına ve can güvenliği kurallarına kesinlikle aykırıdır. Panoya müdahale eden bir usta enerjinin üstten girdiğini varsayar; sigortayı kapattığında alt klemenslerde elektrik olmadığını düşünerek dokunursa ciddi çarpılmalar ve iş kazaları yaşanır. Bu yüzden besleme daima üstten yapılmalıdır.
Pano içindeki nötr ve topraklama klemenslerini birbirine bağlayabilir miyim?
Hayır, kesinlikle bağlayamazsınız. Nötr ve toprak hatlarını birleştirmek (eski adıyla sıfırlama yapmak) hem ölümcül bir güvenlik hatasıdır hem de panonuzdaki kaçak akım koruma rölesinin durduk yere, sürekli atmasına sebep olur. Topraklama hattı hiçbir köprüleme yapılmadan doğrudan topraklama barasına, nötr hatları ise yalnızca nötr barasına gitmelidir.
Sigorta panosu toplarken neden tek telli sert kablo yerine çok telli bükülgen (NYAF) kablo kullanılıyor?
Pano içerisinde hareket alanı çok dardır. Tek telli sert kabloları (NYM/NYV) dar açılarla bükmek ve klemens yuvalarına nizamlı bir şekilde oturtmak oldukça zordur; ayrıca bu kablolar zamanla klemens altında kasıntı yaparak gevşeme yaratabilir. Çok telli bükülgen NYAF kablolar ise esnek yapıları sayesinde pano içi kablolamada mükemmel bir montaj kolaylığı ve görsel düzen sağlar.
Kabloların ucuna yüksük veya pabuç çakmak gerçekten zorunlu mu?
Pano içinde bükülgen (NYAF) kablo kullanıyorsanız yüksük çakmak teknik bir zorunluluktur. Yüksük kullanılmadan doğrudan klemense sokulan çok telli kablolar, vida sıkıldığında ezilerek dağılır. Bu durum zamanla temassızlığa, elektriksel arka, klemenslerde aşırı ısınmaya ve en nihayetinde pano yangınlarına yol açar.
Sigortalar arasında kabloyla atlama yapmak yerine neden tarak bara kullanmalıyım?
Kabloyla yapılan köprülemeler (atlamalar) hem panoda aşırı bir kablo kalabalığı yaratır hem de her bir klemens yuvasına çift kablo girdiği için gevşeme riskini katlayarak artırır. Bakır tarak baralar ise sigortaların üst klemenslerine tek hamlede oturarak akımı tüm linyelere eşit ve kayıpsız dağıtır; ark riskini sıfıra indirir.
Panomu montajladıktan sonra kaçak akım rölesi sürekli atıyor, sebebi ne olabilir?
Bu durumun panonuzla ilgili üç temel sebebi olabilir: Birincisi, nötr barası ile topraklama barası bir yerde temas ediyordur. İkincisi, çıkış linyelerinden birinin nötr dönüşü pano nötr klemensi yerine yanlışlıkla rölenin üst girişine bağlanmıştır. Üçüncüsü ise evinizdeki bir cihazda (genellikle rezistanslı şofben, fırın veya çamaşır makinesi) gerçekten bir gövde kaçağı vardır. Sigortaları tek tek kapatarak arızalı linyeyi kolayca tespit edebilirsiniz.
Standart bir monofaze ev panosuna gerilim koruma rölesi takmak şart mı?
Yasal bir zorunluluk değildir ancak günümüz şartlarında kesinlikle çok önemli bir ihtiyaçtır. Ana sigorta ve kaçak akım rölesi evdeki cihazları yüksek veya düşük voltajdan (örneğin binada nötr kopması veya trafo arızası gibi durumlardan) koruyamaz. Panoya ekleyeceğiniz basit bir gerilim koruma rölesi, evinizdeki tüm pahalı beyaz eşyaları ve elektronik kartları anlık voltaj sıçramalarından korur.
