Elektrikli Araç Şarj İstasyonu (Wallbox) Kurulumunda Temel Kurallar ve Güvenlik
Wallbox montajına başlamadan önce mevcut elektrik altyapısının bu yükü taşıyıp taşıyamayacağı analiz edilmelidir. Elektrikli araç şarj istasyonları, saatler boyunca kesintisiz olarak tam kapasitede (saatlik maksimum akım çekimi) çalışan endüstriyel nitelikli yüklerdir. Bu durum, klasik konut tesisatlarından farklı olarak şu üç temel kriterin eksiksiz sağlanmasını zorunlu kılar:
- Kesintisiz ve Düşük Dirençli Topraklama: Şarj istasyonları için topraklama direncinin mümkün olan en düşük seviyede (genellikle 5 ohm’un altında) olması gerekir. TT ve TN-S topraklama sistemlerinde topraklama hattı kesinlikle kesintiye uğratılmamalı ve doğrudan baradan cihaz klemensine çekilmelidir.
- Müstakil Besleme Hattı: Wallbox beslemesi, ana dağıtım panosundan doğrudan ve sadece bu cihaza özel bir hat (radial devre) olarak çekilmelidir. Hat üzerinde kesinlikle buat, ek noktası veya başka bir alıcı (örneğin aydınlatma veya priz bağlantısı) bulunmamalıdır.
- Uygun Şalt Koruması: Şarj cihazı öncesinde mutlaka aşırı akım koruması (otomat sigorta) ve doğru tipte bir kaçak akım koruma rölesi konumlandırılmalıdır.

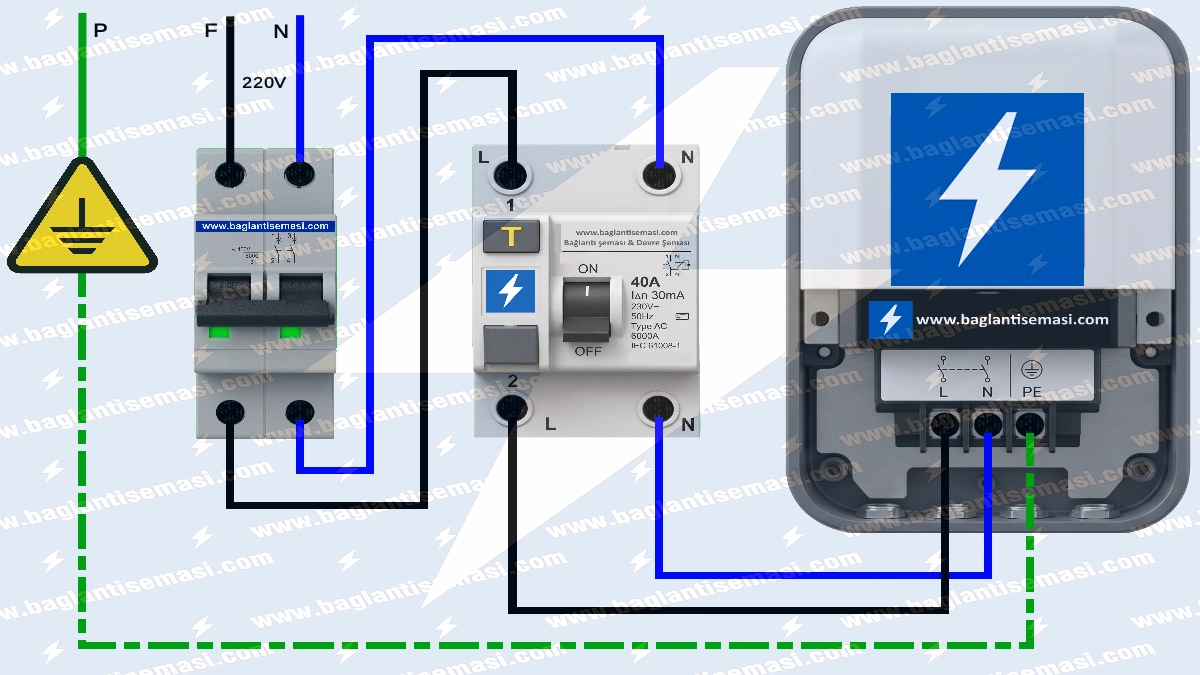

Monofaze Wallbox Bağlantı Şeması (3.7 kW – 7.4 kW)
Ev tipi kullanımlarda en sık karşılaşılan sistemler 230V AC tek fazlı (monofaze) şarj üniteleridir. Genellikle 16A akım çekerek 3.7 kW güç üreten veya 32A akım çekerek 7.4 kW şarj kapasitesine ulaşan bu modeller, standart ev şebekelerine kolayca entegre edilebilir.
Monofaze Bağlantının Adım Adım Devre Takibi
Yukarıdaki monofaze wallbox bağlantı şemasını incelediğimizde, enerjinin ana şebekeden araç klemensine kadar olan akış sırası şu şekildedir:
- Besleme Girişi: Ana panodan gelen 220V/230V AC şebeke fazı (P/L – Siyah kablo) ve Nötr hattı (N – Mavi kablo), öncelikle devrenin anahtarlama ve aşırı akım koruma görevini üstlenen 2 kutuplu (2P) otomatik sigortanın üst terminallerine (1 ve 3 nolu yuvalar) girer.
- Aşırı Akım Koruması (MCB): Sigortanın alt terminallerinden (2 ve 4 nolu yuvalar) çıkan faz ve nötr iletkenleri, herhangi bir kısa devre veya aşırı yük durumunda sistemi korumak üzere hazır bekler.
- Kaçak Akım Koruması (RCCB): Otomatik sigortadan çıkan faz (L) ve nötr (N) kabloları, insan hayatını ve tesisatı korumak amacıyla 2 kutuplu Kaçak Akım Koruma Rölesinin giriş terminallerine bağlanır. (Şemada standart AC tip gösterilmiş olsa da, elektrikli araç şarj sistemlerinde uluslararası standartlar gereği Tip A veya Tip B EV röleler tercih edilmelidir).
- Wallbox Klemens Bağlantısı: Kaçak akım koruma rölesinin alt çıkışından alınan faz (L) ve nötr (N) iletkenleri, Wallbox cihazının iç montaj alanında bulunan giriş klemensindeki “L” ve “N” terminallerine sıkıca vidalanır.
- Topraklama Hattı (PE): Sarı-Yeşil renkli koruma topraklama iletkeni (PE), hiçbir sigorta, şalter veya röle üzerinden geçirilmeden (kesintisiz olarak) ana topraklama barasından doğrudan Wallbox içerisindeki “PE” (veya toprak sembollü) klemense bağlanır.

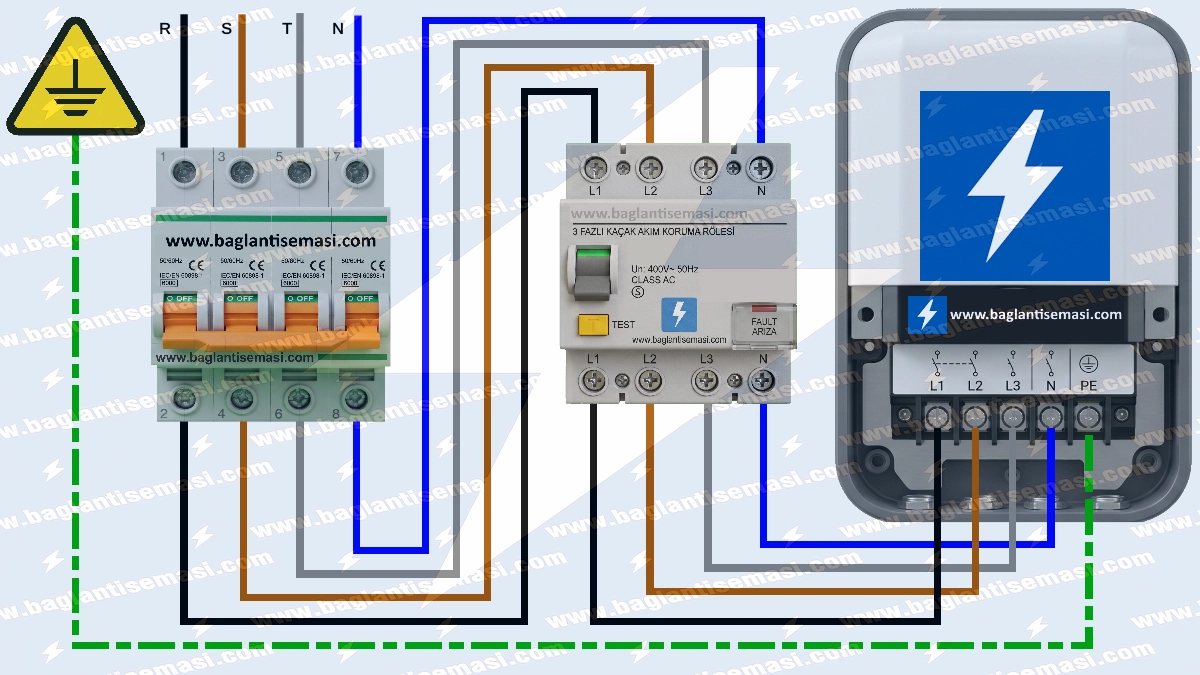

Trifaze Wallbox Bağlantı Şeması (11 kW – 22 kW)
Daha hızlı şarj süreleri isteyen kullanıcılar, iş yerleri veya sitelerin kapalı otoparkları için 400V AC üç fazlı (trifaze) şarj istasyonları tercih edilir. Trifaze sistemler, aracın destekleme kapasitesine bağlı olarak 16A akımda 11 kW, 32A akımda ise 22 kW yüksek hızlı şarj imkanı sunar.
Trifaze Bağlantının Adım Adım Devre Takibi
Trifaze wallbox bağlantı şemasında faz sayısının artmasıyla birlikte kullanılan şalt malzemelerinin kutup sayıları da değişir. Devre bağlantısı şu şekilde gerçekleştirilir:
- 3 Faz ve Nötr Girişi: Ana besleme hattından gelen L1 (R), L2 (S), L3 (T) faz iletkenleri ve Nötr (N) kablosu, panoda yer alan 4 kutuplu (4P veya 3P+N) otomatik sigortanın 1, 3, 5 ve 7 (veya N) numaralı üst giriş terminallerine bağlanır.
- 4 Kutuplu Sigorta Çıkışı: Sigortanın 2, 4, 6 ve 8 numaralı alt çıkış terminallerinden alınan üç faz ve nötr iletkeni, bir sonraki koruma kademesine aktarılır.
- 3 Fazlı Kaçak Akım Rölesi Bağlantısı: Sigortadan çıkan L1, L2, L3 ve N hatları, 4 kutuplu (3 Faz + Nötr) Kaçak Akım Koruma Rölesinin girişlerine girer. Trifaze şarj esnasında şebekeye doğru oluşabilecek yüksek frekanslı veya doğru akım (DC) bileşenli sızıntıları algılayabilmek için burada Tip B veya EV serisi 30mA kaçak akım rölesi kullanımı kritik önem taşır.
- Cihaz Beslemesi: Rölenin alt terminallerinden çıkan 4 iletken, Wallbox ünitesinin ana besleme klemensinde yer alan “L1”, “L2”, “L3” ve “N” yuvalarına faz sırası bozulmadan, uygun tork değerinde sıkılarak monte edilir. Faz sırasının doğru olması, cihazın kontrol kartının senkronizasyonu için gereklidir.
- Direkt Topraklama (PE): Monofaze sistemde olduğu gibi, Sarı-Yeşil PE topraklama iletkeni ana baradan doğrudan çekilerek Wallbox üzerindeki “PE” klemensine bağlanır.
Wallbox Kurulumu İçin Malzeme ve Kablo Kesit Tablosu
Elektrikli araç şarj istasyonu montajında en sık yapılan hata, mesafe ve akım değerleri hesaba katılmadan yetersiz kesitte kablo kullanılmasıdır. İletken kesiti belirlenirken gerilim düşümü (maksimum %1.5 – %3 arası) ve kablonun akım taşıma kapasitesi dikkate alınmalıdır. Eğer pano ile şarj istasyonu arasındaki mesafe 25-30 metreyi aşıyorsa, tablodaki kesit değerleri bir üst kademeye (örneğin 6 mm² yerine 10 mm²) çıkarılmalıdır. Detaylı hesaplamalar için kablo kesit hesabı nasıl yapılır rehberimizden destek alabilirsiniz.
Aşağıdaki tabloda, farklı şarj güçlerine göre kullanmanız gereken standart malzemeler, sigorta akımları ve önerilen bakır (NYY / NYM) kablo kesitleri detaylıca listelenmiştir:
| Şarj Gücü (kW) | Şebeke Tipi / Gerilim | Nominal Akım (A) | Önerilen Kablo Kesiti (Mesafe < 25m) | Otomatik Sigorta (MCB) Seçimi | Kaçak Akım Rölesi (RCCB) Seçimi |
|---|---|---|---|---|---|
| 3.7 kW | Monofaze / 230V | 16 A | 3 x 2.5 mm² Bakır | 20A – 25A / 2 Kutuplu (C Eğrisi) | 25A veya 40A / 30mA (Tip A / EV) – 2P |
| 7.4 kW | Monofaze / 230V | 32 A | 3 x 6 mm² Bakır (Uzaksa 3×10 mm²) | 40A / 2 Kutuplu (C Eğrisi) | 40A / 30mA (Tip A veya Tip B) – 2P |
| 11 kW | Trifaze / 400V | 3 x 16 A | 5 x 2.5 mm² veya 5 x 4 mm² Bakır | 20A – 25A / 4 Kutuplu (C Eğrisi) | 40A / 30mA (Tip B / EV Tip) – 4P |
| 22 kW | Trifaze / 400V | 3 x 32 A | 5 x 6 mm² Bakır (Uzaksa 5×10 mm²) | 40A / 4 Kutuplu (C Eğrisi) | 40A veya 63A / 30mA (Tip B / EV Tip) – 4P |
Wallbox Montajında Doğru Şalt Malzemesi Seçimi: Sigorta ve Kaçak Akım Rölesi
Elektrikli araçların dahili konvertörleri (AC/DC dönüştürücüler) üzerinden şarj edilmesi, şebekede alışılmışın dışında harmonikler ve doğru akım (DC) sızıntıları yaratabilir. Bu durum, panoda kullanılacak şalt elemanlarının özel olarak seçilmesini gerektirir.
Neden Tip AC Yerine Tip A veya Tip B Kaçak Akım Rölesi Kullanılmalıdır?
Standart konut tesisatlarında yaygın olarak kullanılan Tip AC kaçak akım röleleri, yalnızca alternatif akım (AC) sızıntılarını algılamak üzere tasarlanmıştır. Ancak elektrikli araç şarj işlemi sırasında şebekeye 6 mA değerini aşan bir düzgün doğru akım (DC) hatası yansırsa, Tip AC ve hatta temel Tip A rölelerin algılama transformatörleri manyetik doyuma ulaşarak körleşir. Bu durum, evin genelindeki diğer kaçak akım korumalarının da çalışmaz hale gelmesine yol açar.
Uluslararası IEC 61851-1 Elektrikli Araç Şarj Sistemleri Standartları gereğince, EV şarj hatlarında mutlaka Tip B Kaçak Akım Koruma Rölesi veya dahili 6mA DC kaçak algılama sensörüne sahip bir şarj ünitesiyle birlikte Tip A EV Kaçak Akım Rölesi kullanılmalıdır. Doğru röle bağlantısı için kaçak akım koruma rölesi bağlantı şeması sayfamızdan teknik detayları inceleyebilirsiniz.
C Eğrisi Otomatik Sigorta (MCB) Kullanımının Önemi
Wallbox cihazları devreye girdiğinde veya şarj seansını başlattığında anlık olarak yüksek demaraj (başlangıç) akımları çekebilir. Ev aydınlatmaları ve küçük ev aletleri için kullanılan B eğrisi sigortalar bu anlık yüklenmelerde aşırı hassasiyet göstererek zamansız açma yapabilir. Bu nedenle Wallbox besleme hattında, endüstriyel endüktif yüklerde tercih edilen C eğrisi otomatik sigortalar kullanılmalıdır. Ayrıca şebekede oluşabilecek anlık voltaj dalgalanmalarının aracın elektronik kartına zarar vermesini önlemek adına panoya gerilim koruma rölesi entegre edilmesi büyük bir güvenlik avantajı sağlar.
Kurulum Sonrası Yapılması Gereken Testler ve Kontroller
Tesisat çekilip bağlantılar tamamlandıktan sonra, cihaza enerji verilmeden önce şu hayati kontroller gerçekleştirilmelidir:
- Toprak Çevrim Empedansı (Loop Impedance) Testi: Çok fonksiyonlu tesisat test cihazları ile topraklama direnci ölçülmeli, değerin şarj ünitesinin kabul ettiği sınırların (genellikle maksimum 100 ohm, ideal olarak <5 ohm) altında olduğu doğrulanmalıdır. Cihazlar yetersiz topraklama algıladığında güvenlik korumasına geçerek şarjı başlatmaz.
- İzolasyon Direnci Ölçümü (Meger Testi): Kabloların faz-nötr, faz-toprak ve nötr-toprak arasındaki izolasyon direnci 500V DC test gerilimi uygulanarak ölçülmeli, en az 1 Megaohm değerinde olduğu görülmelidir.
- RCD Açma Süresi Testi: Montajı yapılan kaçak akım rölesinin 30mA arıza akımı uygulandığında standartların öngördüğü sürede (genellikle <300 ms) devreyi açıp açmadığı test edilmelidir.
- Terminal Sıkma Torku Kontrolü: Klemens vidalarının gevşek bırakılması arama (ark) ve ısınmaya neden olur. Üreticinin belirlediği tork değerinde (genellikle 2.0 – 3.5 Nm arası) sıkma işlemi yapılmalıdır.
Sonuç: Güvenli ve Kesintisiz Şarj İçin Doğru Bağlantının Önemi
Bir elektrikli araç şarj istasyonunun performanslı ve güvenli çalışması, doğrudan altyapısının kalitesine bağlıdır. İster 7.4 kW monofaze bir ünite, ister 22 kW trifaze endüstriyel bir cihaz kuruyor olun; uygun kesitte tam bakır kablo seçimi, Tip B veya EV nitelikli kaçak akım koruma kullanımı ve kesintisiz topraklama hattı vazgeçilmez prensimleriniz olmalıdır. Hazırladığımız wallbox bağlantı şeması rehberindeki kural ve tablolara sadık kalarak, hem aracınızın batarya sağlığını koruyabilir hem de tesisatınızı uzun yıllar güvenle kullanabilirsiniz.
Wallbox (Elektrikli Araç Şarj İstasyonu) Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Evimdeki mevcut topraklama hattı Wallbox için yeterli mi, nasıl anlarım?
Standart konut tesisatlarındaki topraklama genellikle aydınlatma ve ev aletleri için kurgulanmıştır ve direnç değerleri her zaman çok düşük olmayabilir. Wallbox cihazları ise güvenlik gereği topraklama direncini sürekli olarak izleyen hassas bir kontrol kartına sahiptir. Topraklama direncinizin genellikle 5 ohm’un üzerinde olması durumunda, şarj ünitesi bunu bir güvenlik riski olarak algılar ve aracı şarj etmeyi reddeder. Kurulum öncesinde mutlaka çok fonksiyonlu test cihazlarıyla loop (çevrim) empedans ölçümü yaptırılmalı; değerler yüksekse topraklama hattı ana baradan eksiz ve müstakil bir şekilde yeniden çekilmelidir.
Pano montajında neden evlerde kullandığımız normal (Tip AC) kaçak akım rölesini takamıyoruz?
Elektrikli araçlar bataryalarını doğru akımla (DC) şarj eder ve şebekeden gelen alternatif akım, aracın üzerindeki dönüştürücü (on-board charger) tarafından işlenir. Şarj esnasında olası bir yalıtım hatasında şebekeye 6 mA değerini aşan bir DC sızıntısı yansırsa, evlerimizde standart olarak bulunan Tip AC rölelerin algılama bobinleri manyetik doyuma ulaşarak tamamen körleşir. Bu durum sadece Wallbox’ı korumasız bırakmakla kalmaz, evin genelindeki diğer kaçak akım rölelerinin de çalışmasını engeller. Bu nedenle uluslararası standartlar gereği Tip B veya EV serisi Tip A röle kullanılması zorunludur.
Otomatik sigorta seçiminde B eğrisi yerine neden C eğrisi tercih edilmeli?
B eğrisi sigortalar ani akım değişimlerine karşı oldukça hassastır ve bu nedenle ev içi aydınlatma veya priz devrelerinde kullanılır. Ancak Wallbox üniteleri ve elektrikli araçların şarj kontrol sistemleri, şarj seansı başladığı ilk anda çok kısa süreliğine yüksek bir demaraj (başlangıç) akımı çeker. Eğer panoya B eğrisi bir sigorta takılırsa, bu anlık akım sıçraması kısa devre gibi algılanır ve şalter zamansız yere atar. Endüstriyel ve endüktif yükler için tasarlanan C eğrisi sigortalar ise bu anlık yüklenmeleri tolere ederek kesintisiz bir şarj süreci sağlar.
Pano ile Wallbox arasındaki mesafe uzarsa kablo kesitini değiştirmek gerekir mi?
Evet, kesinlikle gerekir. Önerilen standart kablo kesitleri (örneğin 7.4 kW için 3×6 mm²), ana pano ile şarj istasyonu arasındaki mesafenin 25-30 metreyi aşmadığı senaryolar için hesaplanmıştır. Mesafe uzadıkça iletkenin iç direnci artar, bu da hat üzerinde ciddi bir gerilim düşümüne ve kablonun ısınmasına yol açar. Gerilim düşümünü %1.5 ile %3 güvenli aralığında tutabilmek ve tesisatı korumak için, uzun mesafeli çekimlerde kablo kesiti mutlaka bir üst kademeye (örneğin 6 mm² yerine 10 mm² veya 16 mm²) yükseltilmelidir.
Wallbox için panodan müstakil bir hat çekmek zorunlu mu, mevcut priz veya buatlardan ek alabilir miyim?
Mevcut bir priz hattından, buatlardan veya başka bir devreden ek alarak Wallbox bağlamak kesinlikle tesisat kurallarına aykırıdır ve çok yüksek yangın riski taşır. Şarj istasyonları saatler boyunca saatlik maksimum akım kapasitesinde (örneğin sürekli 16A veya 32A) çalışan endüstriyel nitelikli yüklerdir. Standart ev buatları ve priz ekleri bu termik yükü taşıyamaz ve kısa sürede erir. Bu sebeple besleme hattı ana dağıtım panosundan doğrudan cihaza giden, üzerinde hiçbir ek noktası, buat veya başka bir alıcı bulunmayan müstakil bir hat (radial devre) olarak çekilmelidir.
Evimdeki elektrik altyapısı monofaze ise 22 kW trifaze Wallbox kurabilir miyim?
Hayır, kuramazsınız. 11 kW ve 22 kW kapasiteli yüksek hızlı şarj istasyonları, fazlar arası 400V gerilimle çalışan üç fazlı (trifaze) bir altyapıya ihtiyaç duyar. Eğer evinizin ana besleme tesisatı tek fazlı (230V monofaze) ise, altyapınızın izin verdiği maksimum güvenli şarj gücü 32A akım çekişiyle 7.4 kW olacaktır. 22 kW hızında bir şarj ünitesi kullanmak istiyorsanız, öncelikle bölgenizdeki elektrik dağıtım şirketine güç artırımı başvurusunda bulunarak ana saatinizi ve pano altyapınızı trifazeye dönüştürmeniz gerekir.
Montaj bittiğinde cihaza enerji vermeden önce hangi teknik kontroller yapılmalı?
Kablo çekimi ve fiziksel montaj tamamlandıktan sonra ana şalteri açmadan önce dört kritik testin yapılması güvenlik açısından şarttır:
1. Tork Kontrolü: Klemens vidalarının üreticinin belirttiği tork değerlerinde (genellikle 2.0 – 3.5 Nm arası) sıkıldığı tork tornavidası ile doğrulanmalıdır; gevşek bağlantılar ark ve ısınma yapar.
2. İzolasyon (Meger) Testi: Kabloların faz-nötr, faz-toprak ve nötr-toprak arası yalıtım direnci 500V DC uygulanarak ölçülmeli ve en az 1 Megaohm olduğu görülmelidir.
3. Toprak Empedans Ölçümü: Topraklama çevrim direnci ölçülerek sınır değerlerin altında olduğundan emin olunmalıdır.
4. RCD Açma Süresi Testi: Kaçak akım rölesine test cihazı ile 30mA arıza akımı uygulanarak, standartların öngördüğü sürede (300 ms altında) devreyi başarıyla kesip kesmediği test edilmelidir.
