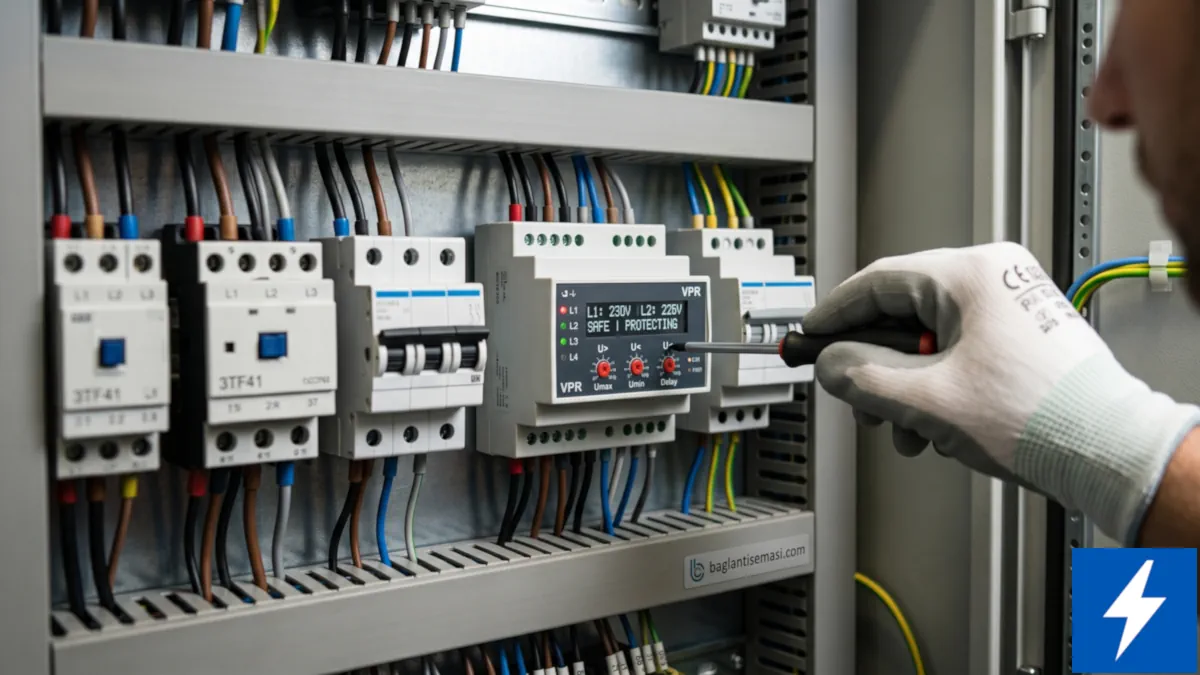

Endüstriyel tesislerden konut uygulamalarına kadar elektrik şebekelerinde karşılaşılan en büyük problemlerin başında voltaj dalgalanmaları gelir. Elektrik enerjisinin kalitesindeki bu düşüşler; hassas elektronik kartların yanmasına, üç fazlı motorların aşırı ısınarak sargılarının hasar görmesine ve telafisi imkansız maddi kayıplara yol açar. İşte tam bu noktada devreye giren, şebeke gerilimini sürekli olarak analiz ederek belirlenen limitlerin dışına çıkıldığında sistemi koruma altına alan kritik şalt malzemesine gerilim koruma rölesi denir.
Gerilim koruma rölesi bağlantı şeması makalemizde, bir elektrik sisteminin sigortası niteliğinde olan gerilim koruma rölesi cihazlarını mikron düzeyinde inceleyecek; çalışma prensiplerinden ayar kadranlarının optimizasyonuna, doğru bağlantı metodolojilerinden sahada en sık yapılan montaj hatalarına kadar tüm detayları ele alacağız. Amacımız, koruma sistemleri kurarken hata payını sıfıra indirmek ve en stabil mühendislik çözümlerini sahaya yansıtmaktır.
Gerilim Koruma Rölesi Nedir ve Ne İşe Yarar?
Gerilim koruma rölesi, elektrik şebekesindeki faz veya faz-nötr arasındaki gerilim değerlerini anlık olarak ölçen ve bu değerler önceden tanımlanmış güvenli eşik sınırlarının dışına çıktığında (aşırı yüksek veya aşırı düşük voltaj durumlarında) bağlı bulunduğu kumanda devresini kesen elektronik bir koruma cihazıdır. Akım koruma cihazlarından (otomatik sigortalar, termik röleler veya manyetik şalterler) farklı olarak akımın büyüklüğüne değil, tamamen potansiyel farka yani voltajın seviyesine odaklanır.
Şebekeler her zaman ideal olan tek fazda 220V, üç fazda ise 380V-400V gerilimi stabil olarak sunamaz. Hatlardaki yük dağılımlarının dengesizliği, trafo kademe ayarlarındaki problemler, nötr hattının kopması veya gevşemesi gibi yapısal şebeke arızaları voltaj seviyelerini altüst eder. Bir gerilim koruma rölesi, bu anomalileri milisaniyeler mertebesinde tespit ederek yükü şebekeden ayırır ve şebeke normale döndüğünde sistemi güvenli bir bekleme süresinin ardından otomatik olarak yeniden devreye alır.
Şebeke Gerilimindeki Dalgalanmaların Nedenleri ve Riskleri
Elektrik şebekesindeki gerilim kararsızlıkları iki temel kategoride incelenir: Aşırı gerilim (Overvoltage) ve düşük gerilim (Undervoltage). Her iki durumun da elektriksel altyapı üzerinde yaratacağı tahribat farklıdır:
Aşırı Gerilim (U>) ve Oluşturduğu Tehlikeler
Şebeke voltajının nominal değerinin (örneğin Monofaze sistemler için 240V, Trifaze sistemler için 440V üzerinin) üzerine çıkması durumudur. Yıldırım düşmeleri, ani yük azalmaları, trafo arızaları ve en tehlikelisi olan nötr hattının kopması aşırı gerilime neden olur. Nötr hattı koptuğunda, üç fazlı sistemlerde yükü hafif olan faza binen gerilim aniden hatlar arası gerilim seviyesine (380V-400V) fırlar. Bu durum cihazların izolasyon malzemelerinin delinmesine, yarı iletken komponentlerin (kondansatörler, varistörler, entegreler) patlamasına ve dolayısıyla yangınlara sebebiyet verir.
Düşük Gerilim (U<) ve Oluşturduğu Tehlikeler
Özellikle yaz aylarında klima kullanımının artması veya endüstriyel bölgelerde büyük güçlü motorların eş zamanlı devreye girmesiyle hatlarda meydana gelen gerilim düşümleridir. Elektrik motorlarında elektriksel güç formülü Sabit Güç ilkesine dayanır. Gerilim düştüğünde, motorun aynı mekanik gücü üretebilmesi için şebekeden çektiği akım doğrusal olarak artar. Aşırı akım çeken motor sargıları hızla ısınmaya başlar. Eğer sistemde doğru bir akım koruması yoksa ya da bu durum uzun sürerse motor sargıları kavrularak yanar. Ayrıca röle ve kontaktör gibi elektromanyetik bobinli cihazlar düşük gerilimde sağlıklı çekemez ve “ark” yaparak yapışırlar.
Bu gibi durumlarda, şebekenin sadece gerilim dalgalanmalarına değil, aynı zamanda faz sırası ve faz yokluğuna karşı da korunması gerekiyorsa, sistem mimarisine göre faz koruma rölesi bağlantı şeması incelenmeli ve doğru cihaz kombinasyonu seçilmelidir.
Gerilim Koruma Rölesinin Çalışma Prensibi
Modern bir gerilim koruma rölesi, mikrodenetleyici tabanlı bir mimariye sahiptir. Cihazın besleme ve ölçüm girişlerine bağlanan faz hatları, dahili bir analog-dijital dönüştürücü (ADC) vasıtasıyla sürekli örneklenir. Elde edilen anlık gerilim değerleri, cihazın ön panelinde yer alan potansiyometreler veya dijital ekran üzerinden kullanıcının set ettiği alt ve üst limit değerleri ile karşılaştırılır.
Sistem normal sınırlarında çalışırken, rölenin içindeki elektromanyetik yardımcı röle çekili konumdadır. Bu durumda cihazın ortak ucu (COM) ile normalde açık kontağı (NO) kapalı devre halindedir ve ana yükü taşıyan elemanın bobinini besler. Ancak ölçülen voltaj, belirlenen sınırların dışına çıktığında mikrodenetleyici bir geri sayım (Gecikme Süresi) başlatır. Dalgalanma kalıcı ise röle bobininin enerjisini keser; NO kontağı açılarak sistemi korumaya alır.
Gerilim koruma röleleri, yüksek akımları doğrudan kendi üzerlerindeki küçük kontaklardan geçiremezler. Bu yüzden büyük güçlü yükleri kontrol etmek için mutlaka bir anahtarlama elemanıyla birlikte çalışmalıdırlar. Cihazın tam olarak nasıl bir mantıkla devreyi sürdüğünü anlamak adına kontaktör nedir nasıl çalışır içeriğimizi incelemeniz, kumanda mantığını tam oturtmanıza yardımcı olacaktır.
Gerilim Koruma Rölesi Çeşitleri
Kullanım alanına, şebeke tipine ve istenen hassasiyet derecesine göre piyasada farklı gerilim koruma rölesi modelleri mevcuttur:

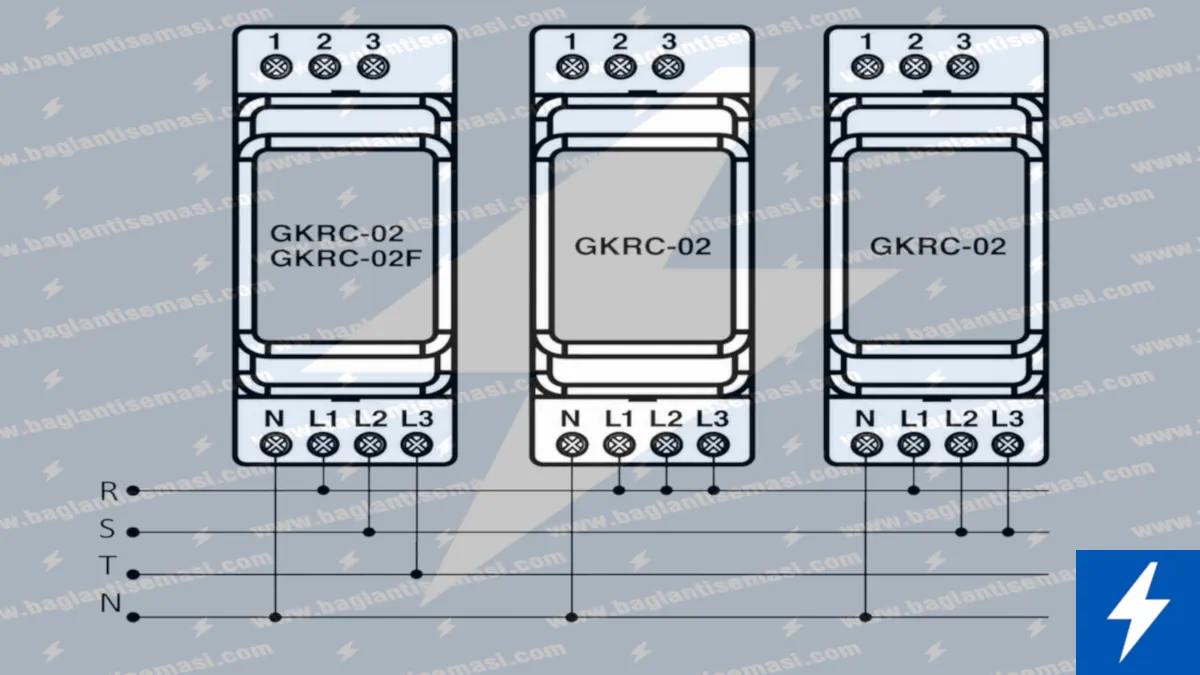

1. Monofaze Gerilim Koruma Röleleri
Evler, ofisler ve küçük ticari işletmeler gibi tek fazlı (220V) şebekeyle beslenen yerlerde tercih edilir. Genellikle kompakt yapıdadır ve sigorta kutusuna doğrudan ray tipi monte edilirler. Faz ve nötr girişlerini ölçerek tek bir fazın salınımını denetlerler.
2. Trifaze Gerilim Koruma Röleleri
Sanayi tesislerinde, fabrikalarda ve asansör, pompa gibi üç fazlı (380V) motorların bulunduğu sistemlerde kullanılır. Her üç fazı (L1, L2, L3) ve nötr hattını ayrı ayrı ölçerler. 3 fazlı elektrik sayacı bağlantı şeması panolarında, ana şalter çıkışından hemen sonra konumlandırılarak tüm tesisin güvenliği tek merkezden sağlanabilir.
3. Dijital ve Analog Göstergeli Röleler
Klasik analog rölelerde ayarlar tornavida yardımıyla potansiyometrelerden yapılırken, dijital modellerde anlık voltaj değerleri ekran üzerinden okunabilir ve hata kodları geriye dönük hafızada saklanabilir. Profesyonel uygulamalarda dijital modeller izlenebilirlik açısından büyük avantaj sunar.

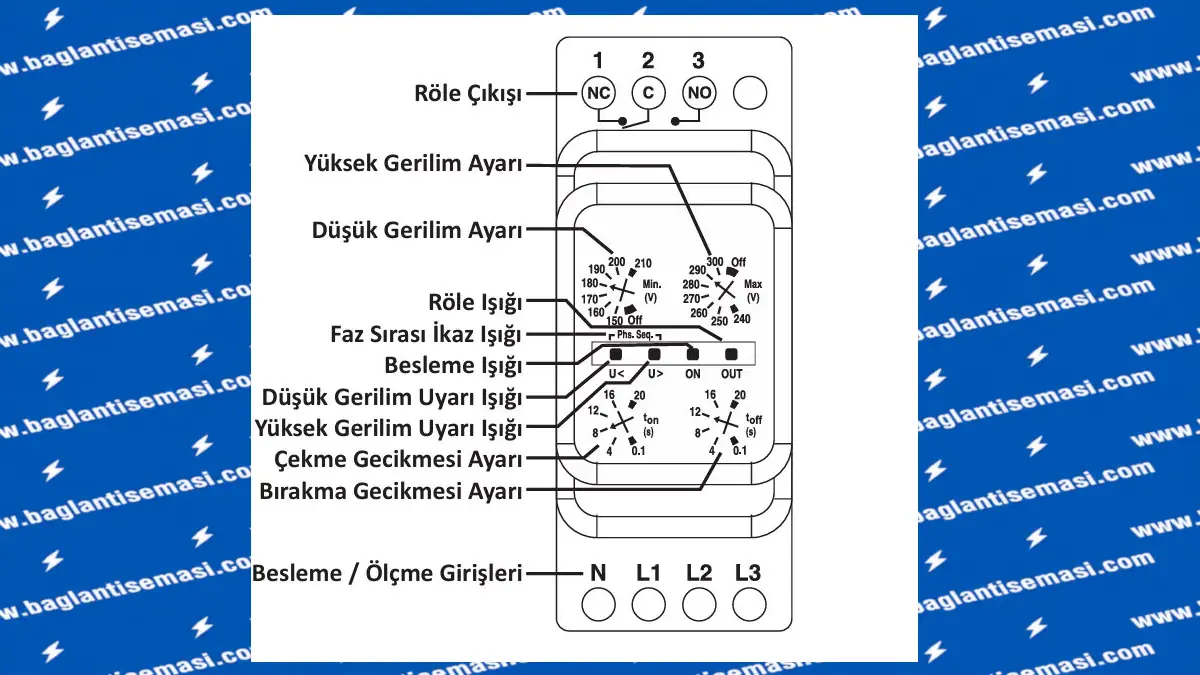

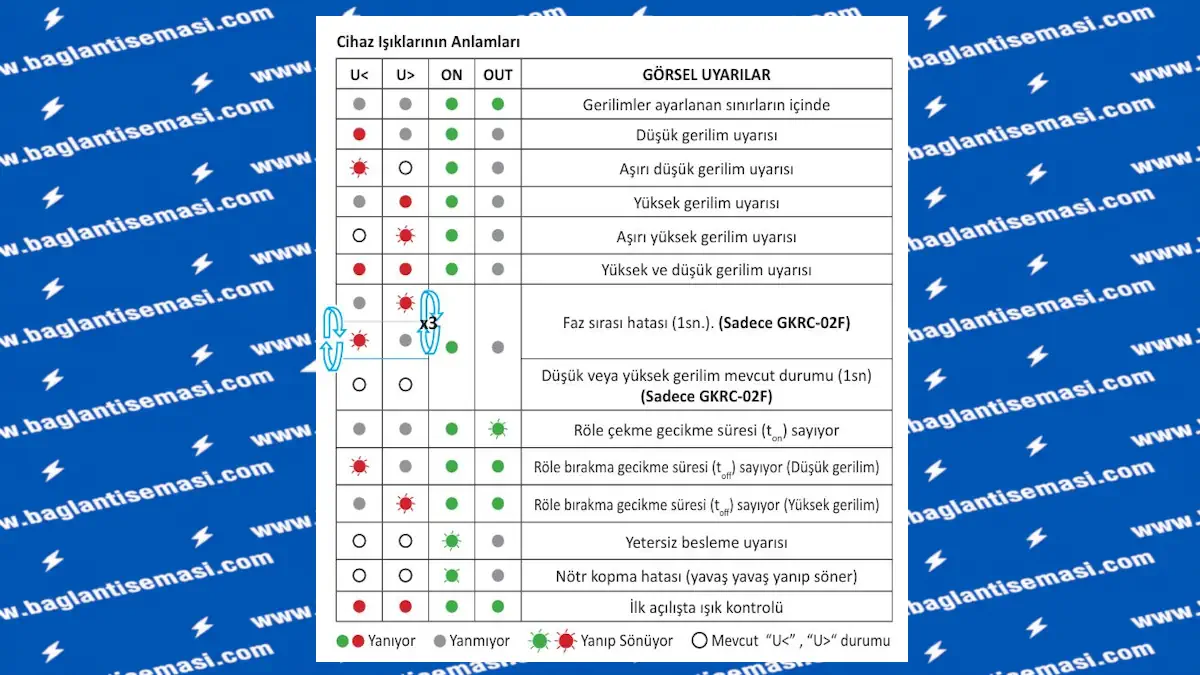

Gerilim Koruma Rölesi Üzerindeki Ayarlar ve Anlamları
Bir rölenin sistemi doğru koruyabilmesi, üzerindeki parametrelerin sahaya uygun set edilmesiyle mümkündür. Yanlış yapılan ayarlar ya cihazın sürekli gereksiz yere açma yapmasına (trip) ya da tehlike anında görevini yerine getirememesine neden olur.
- Umax (Aşırı Gerilim Set Değeri): Şebekenin çıkabileceği maksimum güvenli voltaj sınırıdır. Genellikle nominal gerilimin %10 ila %15 fazlasına ayarlanır. Örneğin monofaze bir sistemde 245V – 250V aralığı idealdir.
- Umin (Düşük Gerilim Set Değeri): Şebekenin düşebileceği minimum voltaj sınırıdır. Genellikle nominal değerin %15 altına set edilir. Standart bir şebeke için 185V – 190V alt sınırı motorların korunması adına kritik eşiktir.
- Delay / Time (Gecikme Süresi): Voltaj anlık olarak limit dışına çıktığında rölenin kontumu değiştirmek için ne kadar bekleyeceğini belirler. Şebekedeki anlık mikro saniyelik parazitlerin veya kalkış akımlarının (demeraj) sistemi durdurmasını engellemek için genellikle 1 ila 3 saniye arasına ayarlanır.
- Reset Time (Yeniden Devreye Girme Süresi): Voltaj normale döndükten sonra, rölenin sistemi yeniden başlatmadan önce şebekenin kararlılığından emin olmak için beklediği süredir. Kompresörlü cihazlar ve hassas klimalar için bu sürenin 60 ila 120 saniye arasında tutulması kompresör sağlığı için zorunludur.
Gerilim Koruma Rölesi Bağlantı Şeması ve Montajı

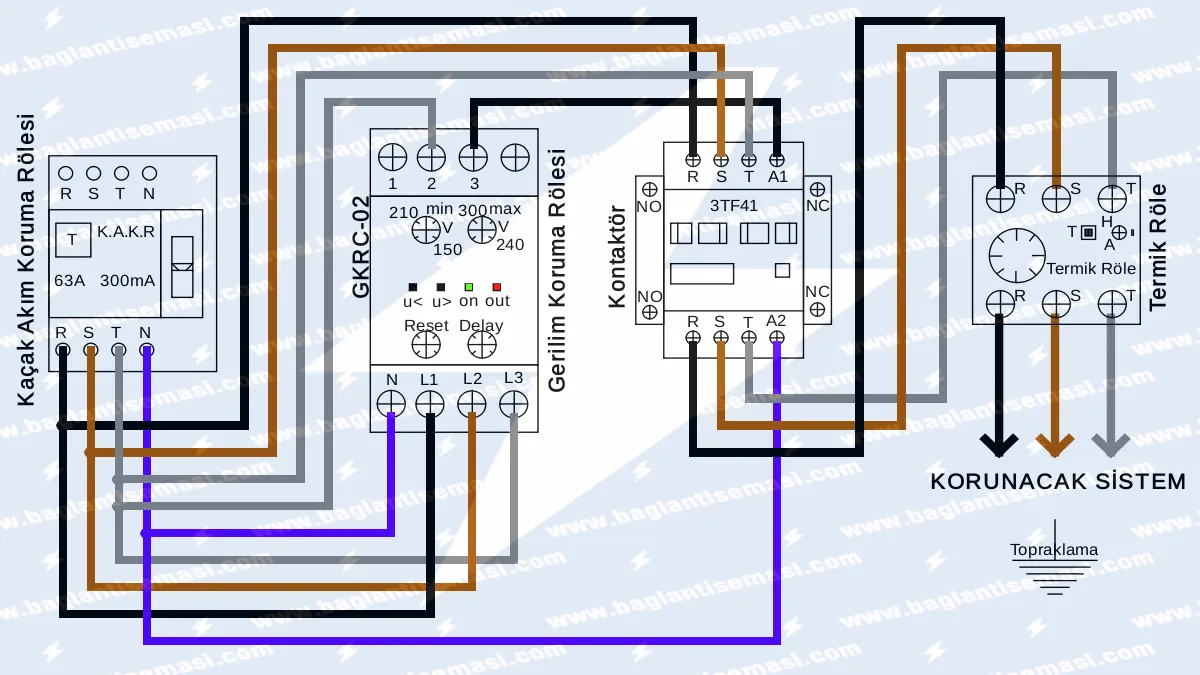

Aşağıda yer alan endüstriyel standartlardaki bağlantı şeması, üç fazlı bir gerilim koruma rölesinin (GKRC-02 serisi örneklenmiştir) bir kontaktör üzerinden sistemi nasıl güvenli bir şekilde sürdüğünü açıkça göstermektedir. Montaj süreçlerinde kablo kesitlerine ve klemens sıkılıklarına azami dikkat gösterilmelidir.
Adım Adım Bağlantı Metodolojisi:
- Güç Girişleri ve Referans Hatları: Kaçak Akım Koruma Rölesi (K.A.K.R) çıkışından alınan L1, L2 ve L3 fazları sırasıyla gerilim koruma rölesinin L1, L2 ve L3 klemenslerine girilir. Nötr hattı ise cihazın N terminaline bağlanır. Bu bağlantı cihazın şebekeyi ölçebilmesi için şarttır.
- Kumanda Devresinin Beslenmesi: Şebekeden gelen korumalı faz hatlarından biri (şemada siyah renkli hat) alınarak rölenin dahili kontağının ortak ucu olan 2 numaralı terminale girilir.
- Kontaktör Tetikleme Hattı: Gerilim koruma rölesinin normalde açık olan 3 numaralı kontağından çıkış alınarak, ana güç hattını anahtarlayacak olan güç kontaktörünün A1 bobin ucuna bağlantı yapılır.
- Nötr Dağıtımı ve Tamamlama: Kontaktörün A2 bobin ucu ile gerilim koruma rölesinin N ucu ortak bir nötr hattında birleştirilerek kumanda döngüsü tamamlanır.
Bu bağlantı yapısı sayesinde, fazlardan herhangi birinde meydana gelecek bir voltaj yükselmesi veya düşmesi durumunda, röle içindeki 2-3 kontağını saniyeler içinde açacak, kontaktör bobininin enerjisi kesilecek ve güç kontakları ayrılarak “Korunacak Sistem” mutlak bir korumaya alınacaktır. Sahada yıldız üçgen bağlantı şeması gibi yüksek güç çeken motor kontrol panolarında da bu ana kumanda besleme hattı, gerilim rölesinin kontrol kontağı üzerinden geçirilerek ana koruma hattı inşa edilir.
Sık Yapılan Montaj Hataları ve Çözüm Yolları
Elektrik panolarında gerilim koruma rölesi montajı esnasında yapılan bazı teknik hatalar, cihazın işlevsiz kalmasına ya da sürekli arızaya geçmesine neden olur. İşte sahadaki en yaygın hatalar:
Nötr Bağlantısının Unutulması veya Gevşek Bırakılması
Gerilim rölelerinin büyük kısmı, faz-nötr potansiyelini ölçerek çalışır. Pano içerisindeki nötr klemensinin gevşek olması, rölenin hatalı ölçüm yapmasına ve sürekli “asimetri hatası” vermesine neden olur. Eğer nötr hattı tamamen koparsa, cihaz çalışmayacağı gibi sistemi de korumasız bırakacaktır.
Kumanda Fazının Yanlış Seçilmesi
Rölenin kontak ucunu (2 numara) besleyen fazın, rölenin ölçüm yaptığı referans fazlarıyla aynı gruptan alınmaması senkronizasyon hatalarına yol açabilir. Her zaman kumanda beslemesi, sistemin ana giriş korumasından beslenmelidir.
Kontaktör Güç Seçiminin Yanlış Yapılması
Gerilim koruma rölesi bağlantı şeması makalemizde kullandığımız kontaktör ve diğer devre elemanları temisilidir. Röle ne kadar kaliteli ayarlanırsa ayarlansın, eğer çıkışına bağlanan kontaktörün akım taşıma kapasitesi (AC-3 sınıfı yük değeri) motorun veya sistemin gücüne uygun değilse kontaklar yapışacaktır. Kontaktör yapıştığı an, gerilim koruma rölesi kontağını açsa bile güç kesilmeyeceği için koruma başarısız olur.
Elektriksel güvenlik standartlarının küresel düzeydeki belirleyicisi olan Uluslararası Elektroteknik Komisyonu (IEC) standartlarına göre, alçak gerilim koruma kombinasyonlarında cihazların koordinasyon testlerinin (Tip 1 veya Tip 2 koruma koordinasyonu) eksiksiz yapılması ve pano içi yerleşimlerin bu normlara göre dizayn edilmesi zorunludur.
Sonuç ve Genel Değerlendirme
Elektriksel sistemlerin sürdürülebilirliği ve cihaz ömürlerinin uzatılması, doğru projelendirilmiş koruma elemanları ile doğrudan ilişkilidir. Şebeke kaynaklı voltaj dalgalanmaları her an kapıyı çalabilecek sessiz bir tehdittir. Bu çalışmada detaylarını gördüğümüz gerilim koruma rölesi bağlantı şeması ve entegrasyonu, sistemlerimizi bu kararsızlıklara karşı tam korumalı hale getirmenin en ekonomik ve en profesyonel yoludur.
Doğru cihaz seçimi, bilinçli parametre ayarları ve mühendislik standartlarına uygun bir bağlantı şeması takibiyle sahada hata payını sıfıra indirmek sizin elinizde. Unutmayın, elektrikte en pahalı yatırım, yapılmayan koruma yatırımıdır.
Gerilim Koruma Rölesi Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Gerilim koruma rölesi nedir ve temel görevi nedir?
Gerilim koruma rölesi, şebeke voltajını anlık olarak ölçen ve voltaj önceden belirlenmiş alt veya üst limitlerin dışına çıktığında sistemi kapatarak bağlı bulunan elektrikli cihazların (motorlar, elektronik kartlar vb.) yanmasını engelleyen kritik bir koruma elemanıdır.
Gerilim koruma rölesi ile elektrik sigortası (W otomat) arasındaki fark nedir?
Sigortalar aşırı akıma (kısa devre veya hatta aşırı yüklenme durumlarına) karşı koruma sağlarken, gerilim koruma rölesi şebekedeki voltaj dalgalanmalarına (potansiyel farka) karşı koruma sağlar. İkisi tamamen farklı arıza türlerini önler ve panoda birbirlerinin yerine kullanılamazlar; mutlaka birlikte çalışmalıdırlar.
Parafudr ile gerilim koruma rölesi aynı işi mi yapar?
Hayır. Parafudr (surge arrester), yıldırım düşmesi gibi anlık (milisaniyelik) ve devasa yüksek gerilim piklerini toprağa deşarj eden bir elemandır. Gerilim koruma rölesi ise sürekli devam eden şebeke kaynaklı düşük veya yüksek voltajları algılayarak devreyi tamamen açar.
Ev panolarında gerilim koruma rölesi kullanılabilir mi?
Evet, kesinlikle kullanılmalıdır. Evlerdeki beyaz eşyalar, kombiler, akıllı televizyonlar ve bilgisayarlar voltaj dalgalanmalarına karşı oldukça hassastır. Evin ana elektrik panosuna uygun kapasitede bir monofaze gerilim koruma rölesi ve kontaktör entegre edilerek tüm ev aletleri koruma altına alınabilir.
U> (Umax) ve U< (Umin) ayarları ideal olarak nasıl yapılmalıdır?
Genel mühendislik kuralı olarak sistemin nominal geriliminin %10 ila %15 altı ve üstü referans alınır. Monofaze bir şebeke için alt sınır (Umin) 185V-190V, üst sınır (Umax) ise 245V-250V aralığına set edilebilir. Bu değerler bağlanan cihazın hassasiyetine göre ince ayar gerektirebilir.
Neden gerilim koruma rölesinin çıkışına ana yük doğrudan bağlanmaz, kontaktör kullanılır?
Gerilim koruma rölesinin içindeki röle kontakları genellikle 5A – 10A gibi düşük bir akım taşıma kapasitesine sahiptir. Bir evin veya trifaze bir motorun tüm yükünü doğrudan bu kontaklardan geçirmek rölenin yanmasına sebep olur. Bu yüzden gerilim rölesi sadece kumanda devresini kontrol ederek bir güç kontaktörünün bobinini tetikler; asıl yüksek akımı kontaktörün güç kontakları taşır.
Gerilim koruma rölesi bağlantısında nötr hattı bağlanmazsa ne olur?
Çoğu gerilim koruma rölesi (özel modeller hariç), ölçüm yapmak için faz-nötr potansiyelini referans alır. Eğer rölenin N (nötr) klemensine bağlantı yapılmazsa veya hattaki nötr koparsa, cihaz şebeke gerilimini doğru ölçemez, hata verir ve sistemi devreye almaz. Nötr bağlantısı ölçüm ve koruma için hayati öneme sahiptir.
Röle üzerindeki “Delay” (Gecikme) ayarı ne işe yarar?
Şebekede meydana gelen zararsız, milisaniyelik anlık voltaj dalgalanmalarında (örneğin büyük bir motorun şebekeden kalkış akımı çekmesi anında) sistemin gereksiz yere kapanmasını önlemek için kullanılan bekleme süresidir. Demeraj akımlarını tolere etmek için genellikle 1-3 saniye arasına ayarlanır.
Gerilim koruma rölesi sürekli “açma” yapıyor ve sistemi durduruyor, arıza rölede midir?
Büyük ihtimalle hayır. Eğer röle sürekli devreyi kesiyorsa, bu genellikle cihazın görevini başarıyla yaptığını gösterir; yani bölgenizdeki şebeke voltajı gerçekten set ettiğiniz değerlerin dışına çıkıyordur. Ayrıca pano içindeki nötr klemensinin gevşek olması da dalgalanma yaratarak röleyi açtırabilir. Şebeke bir avometre ile ölçülerek röle kalibrasyonu doğrulanmalıdır.
“Asimetri” özellikli gerilim koruma rölesi ne demektir?
Trifaze (üç fazlı) sistemlerde kullanılan bu özellik, L1, L2 ve L3 fazlarının gerilim değerlerinin birbirine olan orantısızlığını (dengesizliğini) denetler. Fazlar arası gerilim farkı önceden belirlenen bir yüzdeyi (örneğin %15-20) aştığında, asenkron motorların sargılarının dengesiz manyetik alan nedeniyle ısınmasını ve yanmasını önlemek için sistemi derhal durdurur.
