Endüstriyel tesislerde, tarımsal sulama sistemlerinde ve trifaze (üç fazlı) motorların kullanıldığı tüm otomasyon panolarında sistemin kalbi koruma röleleridir. Elektrik motorlarının faz kesilmesi, faz sırası hatası veya gerilim asimetrisi gibi durumlarda yanmasını önlemek hayati bir önem taşır. Bu rehberimizde, sektörde en çok tercih edilen modellerden biri olan MKS-01 cihazına odaklanacak ve faz koruma rölesi bağlantı şeması eşliğinde cihazın tüm teknik çalışma prensiplerini detaylandıracağız.
Bağlantı Şeması platformu olarak, teknik personel, mühendisler ve elektrik bölümü öğrencileri için hazırladığımız bu içerikte, sıfır hata payı ile pano montajı yapabilmeniz için gerekli tüm adımları bulacaksınız. Unutmayın, doğru kurgulanmış bir otomasyon panosu sadece motoru korumakla kalmaz, aynı zamanda işletme maliyetlerini de ciddi oranda düşürür.
Faz Koruma Rölesi Nedir ve Neden Kullanılır?
Faz koruma rölesi, üç fazlı sistemlerde şebeke gerilimini sürekli olarak izleyen ve belirlenen toleransların dışına çıkıldığında motor devresini keserek (kontaktörün enerjisini keserek) motoru yanmaya karşı koruyan elektronik bir şalt malzemesidir. MKS-01 modeli, özellikle asenkron motorların korunmasında standart bir çözüm olarak sunulmaktadır.
Üç fazlı bir motorda fazlardan birinin kopması (veya sigortanın atması) durumunda motor “iki faza kalır”. Bu durumda motor dönmeye devam etmeye çalışır ancak şebekeden aşırı akım çeker. Sargılar kısa süre içinde aşırı ısınır ve eğer termik röle veya faz koruma rölesi devreye girmezse motor bobinleri kavrularak yanar. İşte MKS-01, milisaniyeler içinde bu gerilim dengesizliğini algılayıp sistemi durduran ana güvenlik sigortasıdır.
MKS-01 Faz Koruma Rölesi Teknik Özellikleri
MKS-01 rölesinin bağlantısına geçmeden önce cihazın yeteneklerini ve panodaki görevini net olarak anlamak gerekir:
- Faz Yokluğu Koruması: L1, L2 veya L3 fazlarından herhangi birinin kesilmesi durumunda çıkış rölesini bırakır (Motoru durdurur).
- Faz Sırası Koruması: Motorların ters yönde dönmesi mekanik sistemlere (pompalar, konveyörler) büyük zarar verebilir. MKS-01, faz sırası değiştiğinde (örneğin TEDAŞ kaynaklı hat çalışmalarından sonra) motorun ters dönmesini engeller.
- Gerilim Asimetrisi (Dengesizliği): Fazlar arası gerilim farkı %20’nin (veya modele göre ayarlanan değerin) üzerine çıktığında sistemi korumaya alır.
- Nötr Kopması: Nötr bağlantısının zayıfladığı veya koptuğu durumlarda da asimetri oluşacağından cihaz sistemi kapatır.
Bu sistemlerin uluslararası standartları hakkında daha fazla teknik okuma yapmak isterseniz, üç fazlı elektrik sistemleri çalışma prensiplerini inceleyebilirsiniz.
MKS-01 Faz Koruma Rölesi Bağlantı Şeması

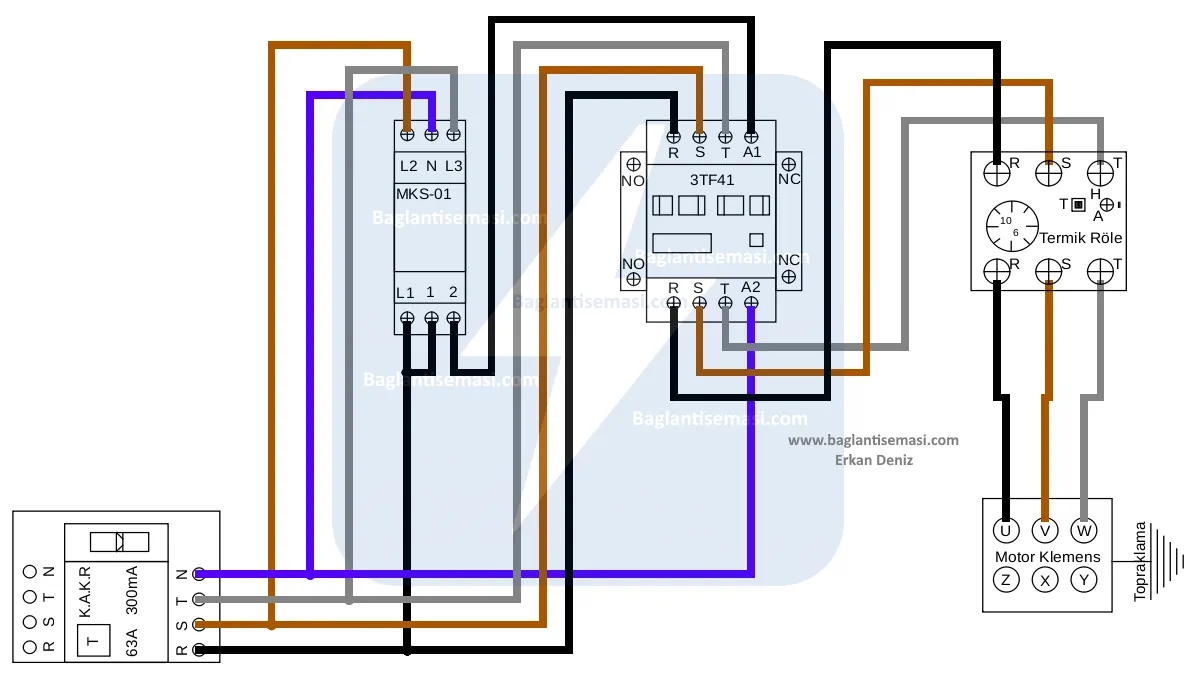

Aşağıdaki şemada MKS-01 faz koruma rölesinin standart bir asenkron motor kumanda devresine nasıl entegre edileceğini görebilirsiniz. Lütfen panoda işlem yapmadan önce ana şalterden enerjiyi kestiğinize ve ölçü aleti ile kontrol ettiğinize emin olun.
Faz Koruma Rölesi Bağlantı Şeması (MKS-01 & 03) Detayları
Üstteki şemada temsili olarak; 3 fazlı kaçak akım koruma rölesi, MKS-01 faz koruma rölesi, 3TF41 kontaktör, termik röle ve motor klemens tablosu kullanılmıştır. Görüleceği üzere, 3 faz ve nötr (besleme) hattı kaçak akım koruma rölesi üzerinden çıkarak MKS-01’in ilgili kontaklarına giriş yapmaktadır. Rölenin 1 numaralı kontağı tekrar faz ile beslenmiş, 2 numaralı kontağından çıkış alınarak 3TF41 kontaktörünün A1 ucu enerjilendirilmiştir. Kontaktörün çalışabilmesi için nötr hattından köprü alınarak A2 ucu da beslenmiştir. R, S, T besleme hatları ise kaçak akım koruma rölesinin çıkışlarından köprülenerek kontaktörün üst kısmındaki klemenslere girilmiştir. Kontaktörün alt kısmındaki kontak çıkışlarından alınan bu hatlar, termik röle üzerindeki uygun klemenslere bağlanmış ve oradan da motor klemens tablosuna ulaştırılmıştır. Ayrıca, sistem güvenliği için motora temsili bir topraklama (şase) bağlantısı eklenmiştir.
Bağlantı Terminalleri ve Pin Açıklamaları
MKS-01 üzerindeki klemenslerin doğru bağlanması, faz koruma rölesi bağlantı şeması uygulamasının en kritik noktasıdır. Hatalı bir bağlantı cihazın arızalanmasına veya koruma yapamamasına neden olur.
- L1, L2, L3: Şebekeden veya ana şalter çıkışından alınan 3 faz (R, S, T) bu klemenslere girilir. Bu uçlar sadece ölçüm (referans) uçlarıdır, buradan motora güç gitmez.
- N (Nötr): Şebeke nötr hattı buraya bağlanır. Asimetri ölçümü için nötr referansı şarttır.
- 1 (Ortak Uç – COM): Kumanda devresinin fazı (genellikle L1’den veya kumanda sigortasından alınır) bu uca girilir.
- 2 (Kapalı Kontak – NC): Röle enerjisizken veya arıza durumundayken 1 numaralı uç ile kısa devre olan uçtur. Genellikle arıza lambasını yakmak için kullanılır.
- 3 (Açık Kontak – NO): Şebeke normal, fazlar tam ve sıra doğru olduğunda röle çeker ve 1 numaralı uçtaki enerjiyi 3 numaraya geçirir. Kumanda devresinin devamı (Start butonu veya kontaktör A1 ucu) buradan beslenir.
Kumanda Panolarında Entegrasyon ve İç Tesisat Mantığı
Endüstriyel bir panoyu sadece motor koruma olarak düşünmemek gerekir. Sistemin bir bütünü olarak enerji ölçümü, aydınlatma kontrolü ve sıvı seviye denetimi gibi ek fonksiyonlar da panoya entegre edilir. MKS-01 rölesi, kontaktör bobin devresine seri bağlandığı için kumanda hiyerarşisinin en başında yer alır.
1. Motor Yol Verme Sistemleri ile Birlikte Kullanım
Büyük güçlü asenkron motorların şebekeden aşırı demeraj (kalkış) akımı çekmesini engellemek için doğrudan yol verme yerine farklı yöntemler kullanılır. MKS-01, bu sistemlerin hepsinde ana kumanda devresinin girişine konumlandırılır. Motor kalkış stratejileri hakkında detaylı bilgi ve çizimler için yıldız üçgen bağlantı şeması içeriğimizi mutlaka incelemelisiniz. Doğru kurulmuş bir yıldız-üçgen panosunda faz koruma rölesinin “NO” (Açık kontak) çıkışı, zaman rölesinin ve ana kontaktörün ortak enerji kaynağı olur.
2. Pompa İstasyonları ve Sıvı Seviye Kontrolü
Tarımsal sulamada veya dalgıç pompalarda motorun elektriksel olarak korunmasının (MKS-01 ile) yanı sıra, susuz çalışmaya (kavitasyon) karşı da korunması gerekir. Kuyu içinde su bittiğinde motorun boşa dönüp yanmasını engellemek için kumanda devresine SSRC-04 dahil edilir. Bu sistemin eksiksiz kurulumu için SSRC-04 sıvı seviye rölesi bağlantı şeması rehberimize göz atabilirsiniz. Pratik uygulamada, MKS-01’in 3 numaralı çıkışından alınan faz, SSRC-04’ün ortak ucuna girilir; böylece hem elektrik hem de su seviyesi uygunsa motor çalışır.
3. Enerji Tüketimi ve Sayaç Bağlantıları
Panolarda motorun çektiği gücü faturalandırmak veya analiz etmek için sayaçlar kullanılır. Tesisin yapısına göre ölçüm teknikleri değişir. Ana giriş panolarında X/5 akım trafolu veya direkt bağlı 3 fazlı elektrik sayacı bağlantı şeması kurgulanırken, panodan beslenen küçük ofis veya bekçi kulübesi gibi eklentiler için monofaze sayaç bağlantı şeması uygulanır. Faz koruma rölesi, sayacın arka planında yükün sağlıklı çalışmasını sağlayarak tesisin şebekeye harmonik veya dengesiz yük basmasını dolaylı yoldan önlemiş olur.
Tesisat ve Aydınlatma Otomasyonu Çözümleri
MKS-01 rölesini panoya yerleştirdikten sonra, tesisin aydınlatma ve iç tesisat gereksinimlerini de profesyonel standartlarda çözmek önemlidir. İşletme sahasının aydınlatma kontrolü, iş güvenliği açısından kritik bir roldedir.
Çevre Aydınlatması: Fabrika veya pano odası çevre aydınlatmalarını insan müdahalesi olmadan yönetmek, enerji tasarrufu sağlar. Bu noktada kumanda panosuna eklenecek bir astronomik zaman rölesi, güneşin doğuş ve batış saatlerini GPS/koordinat bazlı hesaplayarak aydınlatma kontaktörlerini otomatik devreye alır.
Koridor ve Hol Aydınlatmaları: Tesis içindeki uzun koridorların veya iki katlı çalışma alanlarının aydınlatılmasında standart anahtarlar yetersiz kalır. İki farklı noktadan aynı lambayı kontrol etmek için vaviyen anahtar kullanılırken, kontrol noktası üçe veya daha fazlasına çıktığında devreye giren sistem için permütatör (ara vaviyen) bağlantı şeması uygulanmalıdır.
Ofis Bölümleri ve Çoklu Kontrol: Yönetim ofislerinde veya atölye içindeki dinlenme odalarında tek merkezden farklı aydınlatma gruplarını yönetmek gerekebilir. İki farklı lamba grubunu tek kasadan kontrol etmek için komütatör; üç farklı lamba grubunu kontrol etmek için ise modern tesisatlarda sıkça karşılaştığımız üçlü anahtar bağlantı şeması tercih edilmelidir.
Adım Adım Devreye Alma ve Arıza Tespiti
Faz koruma rölesi bağlantı şeması eksiksiz uygulandıktan sonra sisteme doğrudan enerji verilmemeli, “Cold Test” (Soğuk Test) dediğimiz ölçüm işlemleri yapılmalıdır.
- Fiziksel Kontrol: L1, L2, L3 ve N klemenslerindeki vidaların tam sıkıldığına emin olun. Gevşek bağlantı “ark” oluşturur ve rölenin hatalı asimetri okumasına sebep olur.
- Enerjilendirme ve Ölçüm: Ana şalteri açın. Rölenin üzerindeki ‘ON’ veya ‘U’ ledinin yandığını görün. Multimetre ile L1-L2, L2-L3 ve L1-L3 arasını ölçün. Değerlerin 380V – 400V aralığında olduğunu teyit edin.
- Röle Çekme Durumu: Voltajlar normalse ve faz sırası doğruysa MKS-01’in ‘OUT’ (Çıkış) veya ‘R’ ledi yanacak ve içindeki röle “tık” sesiyle çekecektir. Bu durumda 1 numaralı klemense gelen 220V faz, 3 numaralı klemense geçmelidir.
- Arıza Simülasyonu: Güvenli bir şekilde ana şalteri kapatın, L3 fazının sigortasını indirin (veya kablosunu sökün) ve tekrar enerji verin. Rölenin ‘OUT’ ledinin sönük kaldığını ve kumanda devresine enerji vermediğini (motorun çalışmadığını) gözlemleyin. Test bitince bağlantıyı eski haline getirin.
MKS-01 Kırmızı Arıza Ledi Neden Yanar?
- Faz Hatası: Sigortalardan biri atmış veya şebekeden bir faz gelmiyor olabilir.
- Asimetri Hatası: Tesise gelen fazların gerilimleri arasında ciddi bir dengesizlik vardır. (Örn: L1=220V, L2=220V, L3=170V).
- Ters Faz Sırası: Şebekeden gelen R-S-T sırası değişmiştir. Çözüm basittir: Şalteri kapatın ve MKS-01’e giren L1 ile L2 kablolarının yerini kendi aralarında değiştirin.
Sonuç
Elektrik panolarında sıfır hata toleransı ile çalışmak, güvenliğin ve sürdürülebilirliğin temelidir. MKS-01 modeli için detaylandırdığımız faz koruma rölesi bağlantı şeması, motorlarınızı şebeke kaynaklı ölümcül dalgalanmalardan ve faz kayıplarından koruyacak en güvenilir bariyerdir. Kumanda panosunun alt yapısını oluştururken doğru kesitte kablo kullanmaya, yüksüklü sıkım yapmaya ve klemens bağlantılarını periyodik olarak kontrol etmeye özen gösterin.
Faz Koruma Rölesi Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Faz koruma rölesi tam olarak ne işe yarar?
Faz koruma rölesi, üç fazlı (trifaze) şebekelerde gerilim dalgalanmalarını, faz kayıplarını ve faz sırası hatalarını sürekli izleyen elektronik bir koruma elemanıdır. Herhangi bir elektriksel anormallik durumunda kumanda devresini keserek elektrik motorlarının yanmasını engeller.
MKS-01 faz koruma rölesi motoru nasıl korur?
MKS-01, şebekeden gelen 3 fazı (L1, L2, L3) ve nötr hattını referans alarak ölçüm yapar. Fazlardan biri koptuğunda, gerilimler arasında tehlikeli bir asimetri (dengesizlik) oluştuğunda veya fazların sırası değiştiğinde içindeki röleyi bırakır. Bu sayede kontaktörün enerjisi kesilir ve motor güvenli bir şekilde durdurulur.
MKS-01 bağlantısında Nötr (N) hattı bağlamak zorunlu mudur?
Evet, kesinlikle zorunludur. MKS-01 asimetri (gerilim dengesizliği) ölçümünü nötr noktasını referans alarak yapar. Nötr bağlantısı yapılmazsa veya nötr hattı koparsa, cihaz şebeke gerilimini doğru analiz edemez ve korumaya geçerek motorun çalışmasına izin vermez.
Panomda Termik Röle var, yine de Faz Koruma Rölesi kullanmalı mıyım?
Evet, her ikisinin de görevi farklıdır. Termik röle, motorun mekanik zorlanmalardan dolayı çektiği aşırı akıma karşı koruma sağlar. Faz koruma rölesi ise doğrudan şebeke gerilimindeki hatalara (faz kopması, asimetri, faz sırası) karşı koruma sağlar. Tam ve profesyonel bir güvenlik için her ikisi de aynı kumanda devresinde seri olarak kullanılmalıdır.
Faz koruma rölesi üzerinde kırmızı arıza ışığı (OUT/R ledi sönük) yanıyorsa sebebi nedir?
Bu durum cihazın sistemi korumaya aldığını gösterir. Temel sebepleri şunlardır: Şebekeden fazlardan biri gelmiyor olabilir, fazlar arası gerilim farkı ayarlanan asimetri sınırını aşmış olabilir veya ana şebekeden gelen R-S-T faz sırası ters bağlanmış olabilir.
“Faz Sırası Hatası” nedir ve nasıl düzeltilir?
Faz sırası hatası, şebekeden gelen L1, L2 ve L3 fazlarının sıralamasının değişmesi durumudur. Bu durum motorun ters yönde dönmesine ve mekanik aksamın zarar görmesine yol açar. Düzeltmek için ana şalter kapatılmalı ve MKS-01 rölesine giren herhangi iki fazın (örneğin L1 ile L2) yerleri birbiriyle değiştirilmelidir.
MKS-01 rölesinin 1, 2 ve 3 numaralı kontakları ne anlama gelir?
Bu uçlar rölenin kumanda kontaklarıdır. 1 (COM): Kumanda fazının girdiği ortak uçtur. 2 (NC – Kapalı Kontak): Sistemde arıza varken veya enerji yokken elektrik çıkışı veren uçtur (Genelde arıza lambasına gider). 3 (NO – Açık Kontak): Şebeke normal ve hatasız olduğunda elektrik çıkışı veren uçtur (Kontaktör bobinine veya start devresine gider).
Faz koruma rölesi kontaktör olmadan doğrudan motora bağlanabilir mi?
Hayır, kesinlikle bağlanamaz. Faz koruma rölelerinin iç kontak yapıları (1, 2, 3 nolu uçlar) sadece düşük akımlı kumanda devrelerini (maksimum 5A-8A) taşıyacak kapasitededir. Motorun çektiği yüksek güçteki ana akımı taşıyamazlar; bu nedenle her zaman bir kontaktörü çektirmek veya bıraktırmak amacıyla kumanda devresinde kullanılırlar.
Asimetri (Gerilim Dengesizliği) nedir ve motora nasıl zarar verir?
Asimetri, 3 fazlı sistemde fazların gerilim değerlerinin birbirinden farklı olmasıdır (Örneğin L1: 220V, L2: 220V, L3: 180V). Bu durum, motor sargıları üzerinde dengesiz manyetik alanlar ve ters yönde kuvvetler oluşturur. Motor normalden çok daha fazla ısınır ve kısa sürede izolasyonu kavrularak yanar.
MKS-01 devreye alındıktan sonra “Soğuk Test” (Cold Test) yapmak neden önemlidir?
Sıfır hata prensibi ile çalışmanın temeli soğuk testtir. Sisteme tam yük vermeden önce ana şalter açılarak ölçü aletiyle fazların ve asimetrinin kontrol edilmesi, kontaktörün boşta çektirip bıraktırılarak rölenin tepkilerinin ölçülmesi gerekir. Bu adım, montaj hatalarını motoru riske atmadan tespit etmenizi sağlar.
