Elektrik tesisat projelerinde en sık karşılaşılan ve verimlilik sağlayan uygulamalardan biri, tek bir lambanın veya aydınlatma grubunun iki farklı noktadan kontrol edilmesine imkan tanıyan vaviyen anahtar sistemidir. Özellikle koridorlar, merdiven boşlukları, geniş odalar veya çok katlı evlerin giriş bölümleri gibi mekanlarda büyük konfor sunan bu sistemin kurulumunda, vaviyen anahtar bağlantı şeması temel rehber niteliğindedir. Bu makalede, vaviyen bağlantısının teknik detaylarını, dikkat edilmesi gereken güvenlik hususlarını, kullanılan kablo standartlarını ve adım adım montaj süreçlerini derinlemesine inceleyeceğiz.
Vaviyen Anahtar Nedir ve Teknik Özellikleri Nelerdir?
Vaviyen anahtar, iç yapısı itibarıyla standart anahtarlardan teknik olarak farklı bir donanıma sahiptir. Standart bir anahtar, devreyi sadece açıp kapatan basit bir köprü görevi görürken, vaviyen anahtarlar “ikili konumlama” yeteneğine sahip üç bağlantı terminali barındırır. Bu terminallerden biri “ortak” (common/L) uç, diğer ikisi ise “yönlendirici” uçlardır.
Sistemin temel çalışma mantığı, faz akımının bir anahtardan diğerine aktarılarak devrenin tamamlanması veya kesilmesi esasına dayanır. Yani, her iki anahtar da devrenin kesilip kesilmeyeceği üzerinde doğrudan etkiye sahiptir. Profesyonel bir kurulum için vaviyen anahtar bağlantı şeması üzerindeki yönlendirici damarların (yaygın olarak ‘vaviyen damarları’ olarak adlandırılır) çaprazlama yapılmadan, her iki anahtarın çıkış terminalleri arasında eksiksiz taşınması hayati önem taşır. Yanlış kablolama, devrenin stabil çalışmamasına, lambanın yanıp sönmesine veya ciddi kısa devre risklerine yol açabilir.
Vaviyen Anahtar Bağlantı Şeması İçin Gerekli Malzeme ve Güvenlik Hazırlıkları
vaviyen tesisatı kurmadan önce malzeme seçimi, uzun ömürlü bir elektrik sistemi için temeldir. Kullanılan kablo kesitleri, aydınlatma yüküne bağlı olarak standartlara uygun seçilmelidir. Konut tipi tesisatlarda genellikle 1.5 mm² NYM veya NYA kablo tercih edilir. Ancak yükün fazla olduğu veya uzun mesafe taşınması gereken hatlarda, gerilim düşümünü önlemek adına kesit hesaplamaları dikkatle yapılmalıdır.
Kurulum öncesinde alınması gereken güvenlik önlemleri şunlardır:
- Ana sigorta (otomat) mutlaka kapatılmalı ve üzerinde “Çalışma Var” ibaresi bulunmalıdır.
- Test kalemi veya multimetre ile kablolarda enerji olmadığı teyit edilmelidir.
- Kablo uçları izole edilmeli ve bağlantı noktalarında oksitlenme veya gevşeklik olmamasına dikkat edilmelidir.
- Tüm bağlantı işlemleri, yürürlükteki Elektrik İç Tesisat Yönetmeliği’ne uygun olarak yapılmalıdır.

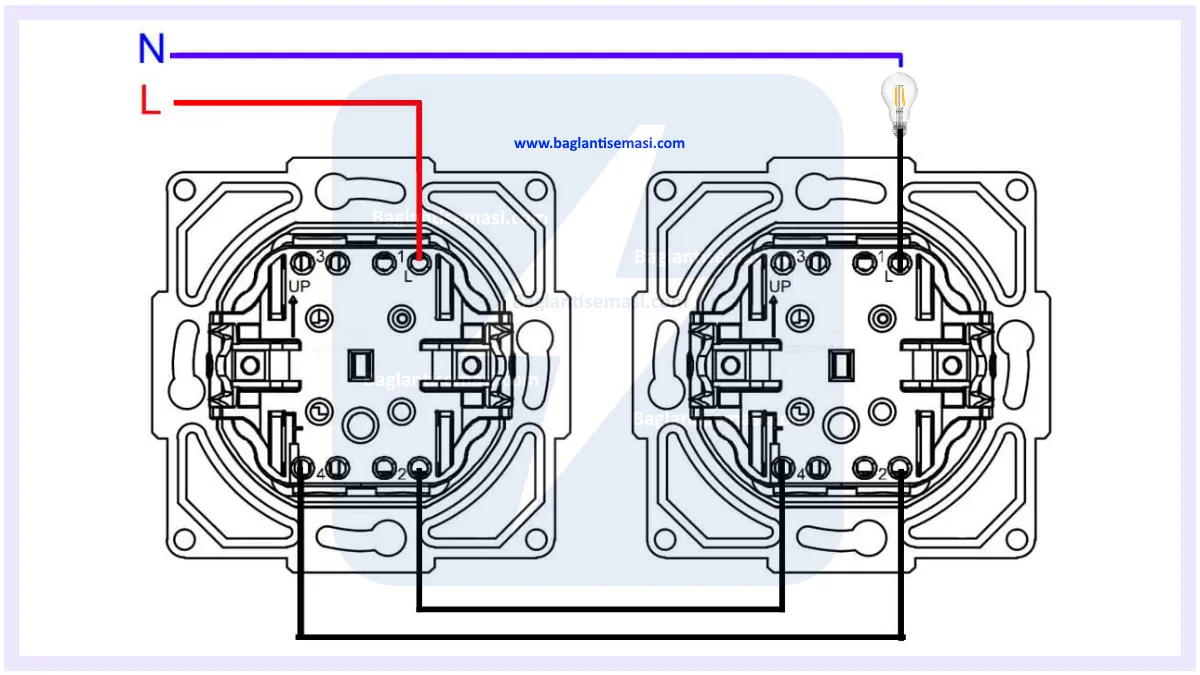

Adım Adım Vaviyen Anahtar Bağlantı Şeması Uygulaması
vaviyen tesisatında başarı, bağlantıların sırasına ve yönlendirici uçların doğruluğuna bağlıdır. vaviyen anahtar bağlantı şeması uygulama aşamalarını şu şekilde özetleyebiliriz:
Birinci Anahtar Bağlantısı
Sigortadan gelen faz iletkenini, birinci vaviyen anahtarın “ortak” (genellikle kırmızı veya farklı renkte işaretlenmiş olan) terminaline bağlayın. Bu terminal, fazın tüm sisteme giriş yaptığı noktadır.
Yönlendirici Damarların Çekilmesi
Birinci anahtarın diğer iki terminalinden çıkan iki adet kabloyu, ikinci vaviyen anahtarın aynı numaralı veya konumlu terminallerine taşıyın. Bu kablolar devrenin “yönlendirici” kısmını oluşturur.
İkinci Anahtar ve Lamba Dönüşü
İkinci anahtarın “ortak” terminalinden çıkan kabloyu, lambanın faz (L) girişine bağlayın. Nötr iletkenini ise doğrudan lambanın diğer terminaline (N) ulaştırın.
Test ve Kontrol
Bağlantıları tamamladıktan sonra anahtarların her iki konumda da lambayı sorunsuz yönettiğini test edin. Eğer anahtarlardan biri ‘açık’ konumdayken lamba sönük kalıyorsa, yönlendirici uçlar yer değiştirmiş olabilir. Teknik açıdan daha karmaşık kontrol sistemleri üzerine çalışıyorsanız, SSRC-04 bağlantı şeması hakkındaki detaylı rehberimize göz atarak endüstriyel kontrol üniteleri hakkındaki bilginizi pekiştirebilirsiniz.

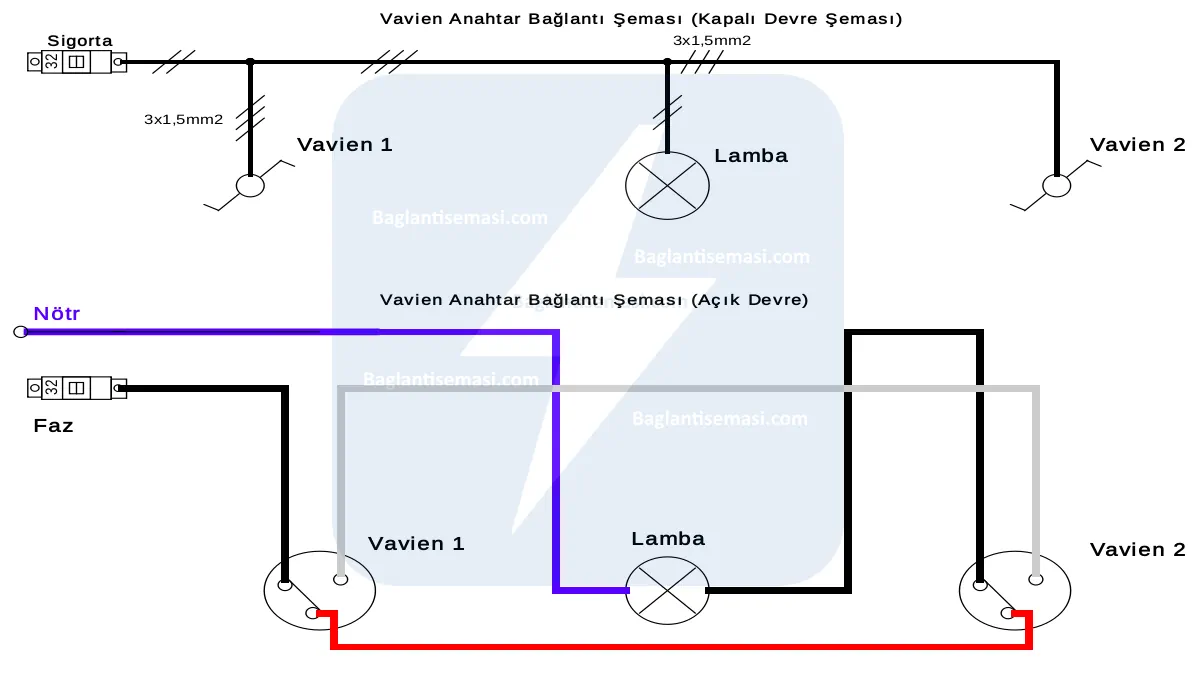

Teknik Çizim ile Vaviyen Anahtar Bağlantı Şeması
Okullu ve alaylı ayrımının başladığı yer.. Sahada görünen vaviyen anahtar görünümünü ve bağlantısını biraz yukarıda göstermiştik. Şimdi okulda ve teknik çizimlerde ya da projelerde karşılaşabileceğiniz vaviyen anahtar bağlantı şemalarını paylaşıyoruz;
Vaviyen Sistemlerinde Sık Karşılaşılan Hatalar ve Çözümleri
vaviyen tesisatında en sık rastlanan hata, nötr hattının anahtarlardan geçirilmeye çalışılmasıdır. Bu, hem güvenlik riski oluşturur hem de sistemin çalışmasını engeller. Faz mutlaka anahtara gelmeli, nötr ise doğrudan lambaya gitmelidir. Ayrıca bağlantı noktalarındaki gevşeklikler, zamanla ark oluşumuna (kıvılcım) ve plastiğin ısınarak deforme olmasına neden olur. Profesyonel bir elektrik tesisatı için her zaman renk standartlarına uymalı, faz için kahverengi veya siyah, nötr için mavi kablo kullanmalısınız.
Daha büyük ölçekli elektrik sistemleri veya endüstriyel panolarla ilgileniyorsanız, tesisat bilginizi genişletmek için yıldız üçgen bağlantı şeması içeriğimizi incelemenizi öneririz. Bu tür ileri düzey bağlantılar, motor koruma ve kontrol sistemlerinin temelini oluşturur.
Sonuç: Vaviyen Anahtar Bağlantı Şeması ile Güvenli Aydınlatma
Doğru uygulanan bir vaviyen anahtar bağlantı şeması, ev ve iş yerlerinde enerji verimliliği ve kullanıcı konforu sağlar. Kurulum aşamasında sabırlı olmak ve her bağlantıyı tekrar kontrol etmek, uzun ömürlü bir sistemin anahtarıdır. Tesisatınızda kullanacağınız diğer sayaç ve ölçüm cihazları için monofaze sayaç bağlantı şeması veya 3 fazlı elektrik sayacı bağlantı şeması içeriklerimizden faydalanabilirsiniz.
Daha detaylı teknik standartlar ve güncel yönetmelikler hakkında bilgi almak isterseniz Elektrik Mühendisleri Odası (EMO) resmi internet sitesini ziyaret ederek güncel kablolama standartlarını inceleyebilirsiniz.
Vaviyen Anahtar Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Vaviyen anahtar nedir ve nerelerde kullanılır?
vaviyen anahtar, tek bir aydınlatma noktasının iki farklı yerden bağımsız olarak kontrol edilmesine olanak tanıyan bir anahtar çeşididir. En yaygın olarak uzun koridorlarda, merdiven boşluklarında ve büyük yatak odalarında giriş ve yatak başı kontrolü için kullanılır.
Vaviyen bağlantısı için kaç damarlı kablo gereklidir?
Standart bir vaviyen tesisatında, iki anahtar arasında genellikle 3 damarlı bir kablo hattı çekilmesi gerekmektedir. İki anahtarı birbirine bağlayan “geçiş” kabloları bu hat üzerinden taşınır.
Normal anahtar ile vaviyen anahtar arasındaki fark nedir?
Normal anahtar (komütatör veya basit anahtar) ışığı sadece tek noktadan açıp kapamaya yarar. vaviyen anahtar ise her iki anahtardan da ışığın durumu ne olursa olsun, bir sonraki hamlede ışığı açma veya kapama yeteneğine sahiptir.
Vaviyen anahtar bağlantısı yaparken enerjiyi kesmek zorunda mıyım?
Kesinlikle evet. Her türlü elektrik tesisatı müdahalesinde, çalışmaya başlamadan önce ana şalterden elektriği kesmek hayati önem taşır. “Sıfır hata” ve güvenlik prensibimiz gereği, enerjinin kesik olduğundan emin olmadan hiçbir işlem yapılmamalıdır.
Vaviyen anahtarları birbirine nasıl bağlarım?
İki vaviyen anahtarın “L” (veya ortak) uçlarından biri faz hattına, diğeri lambaya bağlanır. Geriye kalan diğer ikişer uç ise anahtarlar arasında karşılıklı olarak “geçiş” kabloları ile birleştirilir.
Işık her iki anahtarda da çalışmıyorsa sorun nerede olabilir?
Büyük ihtimalle iki anahtar arasındaki geçiş hatlarında kopukluk veya gevşeklik vardır. Ayrıca, bağlantı uçlarının doğru “L” terminaline yapıldığından emin olmanız gerekir.
Vaviyen anahtar ile dimmer kullanılabilir mi?
Standart bir vaviyen devresine dimmer bağlamak, devrenin çalışma prensibi nedeniyle karmaşık olabilir. Ancak “dimmer özellikli vaviyen anahtarlar” kullanılarak bu işlem özel cihazlarla gerçekleştirilebilir.
Devre şemasını takip ederken kablo renkleri önemli midir?
Kablo renkleri, tesisatın uzun vadeli bakımı ve arıza tespiti için hayati önem taşır. Faz hattı için kahverengi/siyah, nötr için mavi ve toprak için sarı-yeşil standartlarını takip etmek, profesyonel bir çalışma disiplininin gereğidir.
Bağlantı şemasını uyguladıktan sonra lamba titriyor, ne yapmalıyım?
Bu durum genellikle gevşek bir kablo bağlantısından veya nötr hattındaki bir temassızlıktan kaynaklanır. Tüm bağlantı vidalarını tekrar kontrol ederek sıkılığından emin olmalısınız.
Vaviyen tesisatı kurarken nelere dikkat etmeliyim?
Güvenlik en üst önceliktir. Bağlantı noktalarının oksitlenmemesi için sıkıca sabitlenmesi, kutu içindeki kablo karmaşasının önlenmesi ve mutlaka TSE standartlarına uygun malzeme kullanılması profesyonel tesisatın temel şartıdır.
