Elektrik tesisatlarında can ve mal güvenliğini sağlamak söz konusu olduğunda, hiçbir toleransa ve hata payına yer yoktur. Sistemdeki en ufak bir izolasyon hatası, geri dönüşü olmayan sonuçlar doğurabilir. İşte tam bu noktada sistemin kalbi ve en hassas güvenlik kalkanı olan Kaçak Akım Koruma Rölesi (KAKR) devreye girmektedir. Bu sebeple Kaçak Akım Koruma Rölesi Bağlantı Şeması ve detaylarını inceleyeceğiz. İngilizce literatürde RCCB (Residual Current Circuit Breaker) veya RCD (Residual Current Device) olarak bilinen bu donanım, elektrik panolarının olmazsa olmazıdır.
Bu rehberde, kaçak akım koruma rölesinin ne olduğunu, iç yapısındaki toroidal akım trafosunun nasıl çalıştığını ve hazırladığımız kaçak akım rölesi bağlantı şeması eşliğinde doğru montaj kurallarını tüm teknik detaylarıyla inceleyeceğiz.
Kaçak Akım Koruma Rölesi Nedir ve Ne İşe Yarar?
Kaçak Akım Koruma Rölesi, elektrik devresindeki aktif iletkenler (fazlar ve nötr) üzerinden geçen akımların vektörel toplamını sürekli olarak denetleyen elektromekanik veya elektronik bir cihazdır. Normal ve sağlıklı çalışan bir elektrik devresinde, fazdan veya fazlardan giren akım miktarı, nötr hattından dönen akım miktarına eşittir. (Kirchhoff’un Akımlar Kanunu).
Ancak kablo izolasyonunda bir zedelenme, cihaza su teması veya bir insanın canlı uca dokunması gibi durumlarda, akımın bir kısmı nötr hattı yerine toprak üzerinden devresini tamamlar. Giren akım ile çıkan akım arasındaki bu fark “kaçak akım” olarak adlandırılır. Röle, bu farkı milisaniyeler (genellikle 30 ms altında) içerisinde algılayarak devrenin enerjisini keser ve ölümcül elektrik çarpmalarını veya olası yangınları önler.
Kaçak Akım Rölesi Çalışma Prensibi: Toroidal Akım Trafosu
Kaçak akım rölesinin beyni, iç yapısında bulunan Toroidal Akım Trafosu‘dur. Tesisata giden faz (veya fazlar) ve nötr iletkenleri bu halkanın (toroid) içinden geçirilir.
- Normal Durumda: Fazdan giden akımın oluşturduğu manyetik alan ile nötrden dönen akımın oluşturduğu manyetik alan birbirine eşit ve zıt yönlüdür. Toroid nüve üzerinde net manyetik akı sıfırdır.
- Kaçak Durumunda: Akımın bir kısmı toprak üzerinden akarsa, dönen akım giden akımdan az olur. Bu dengesizlik, toroidal nüve üzerinde bir manyetik akı oluşturur. Bu akı, sekonder sargıda bir gerilim indükler.
- Açtırma Mekanizması: İndüklenen bu hassas sinyal, rölenin açtırma bobinine (trip coil) iletilir ve mekanik kontakların birbirinden ayrılarak enerjinin kesilmesini sağlar.
Kaçak Akım Rölesi Tipleri ve Kullanım Alanları
Tesisatın karakteristiğine ve kullanılan yüklerin tipine göre doğru kaçak akım rölesini seçmek, sistemin stabilitesi için kritik bir mühendislik kararıdır.
AC Tipi Kaçak Akım Röleleri
Sadece sinüzoidal alternatif akım kaçaklarında çalışan, en temel röle tipidir. Günümüzde elektronik cihazların artmasıyla kullanımı giderek sınırlanmaktadır. Standart aydınlatma ve rezistif yüklerde kullanılır.
A Tipi Kaçak Akım Röleleri
Hem sinüzoidal alternatif akım kaçaklarını hem de darbeli (pulslu) doğru akım kaçaklarını algılayabilen rölelerdir. Evlerimizde kullandığımız çamaşır makinesi, bulaşık makinesi, bilgisayar ve televizyon gibi içerisinde elektronik güç kaynakları barındıran cihazlar için en doğru tercih A tipi rölelerdir.
B ve F Tipi Röleler (Endüstriyel Sınıf)
Özellikle motor sürücüleri (inverterler), UPS sistemleri, elektrikli araç şarj istasyonları ve asansör panolarında kullanılır. Yüksek frekanslı kaçakları ve düz (smooth) DC kaçak akımları algılayabilen en üst düzey koruma elemanlarıdır.
30 mA ve 300 mA Farkı: Hangisi Seçilmeli?
Elektrik tesisat yönetmeliklerine ve uluslararası Elektrik Mühendisleri Odası (EMO) ve IEC standartlarına göre kaçak akım röleleri koruma hassasiyetlerine göre iki ana kategoriye ayrılır:
30 mA Hayat Koruma Rölesi
İnsan vücudu üzerinden geçecek 30 mA ve üzeri bir akım, kalp fibrilasyonuna (kalp ritminin bozulması) ve solunum durmasına yol açabilir. Bu nedenle, tali panolarda, priz ve aydınlatma linyelerinin başında can güvenliği için mutlaka 30 mA hassasiyetine sahip KAKR kullanılmalıdır.
300 mA Yangın Koruma Rölesi
Tesisattaki kablo izolasyon hataları, toz ve nem birikimi nedeniyle oluşan kaçak akımlar 300 mA seviyesine ulaştığında ark oluşturarak yangın çıkarma riski taşır. Bu röleler genellikle ana dağıtım panolarında, sayacın hemen sonrasında tüm tesisatı korumak amacıyla ana şalter görevi görecek şekilde konumlandırılır.
Kaçak Akım Rölesi Bağlantı Şeması ve Kurulum Adımları
Aşağıdaki şemada ( Kaçak Akım Koruma Rölesi Bağlantı Şeması) kullandığımız tüm değerler temsilidir. Devre bağlantılarını ve linyelerin dağılımlarını göstermek amaçlıdır.
Kaçak akım rölesinin montajında yapılan en küçük bir hata, cihazın işlevsiz kalmasına veya sürekli asılsız açmalar (nuisance tripping) yapmasına neden olur. Profesyonel bir bağlantıda şu adımlar izlenmelidir:

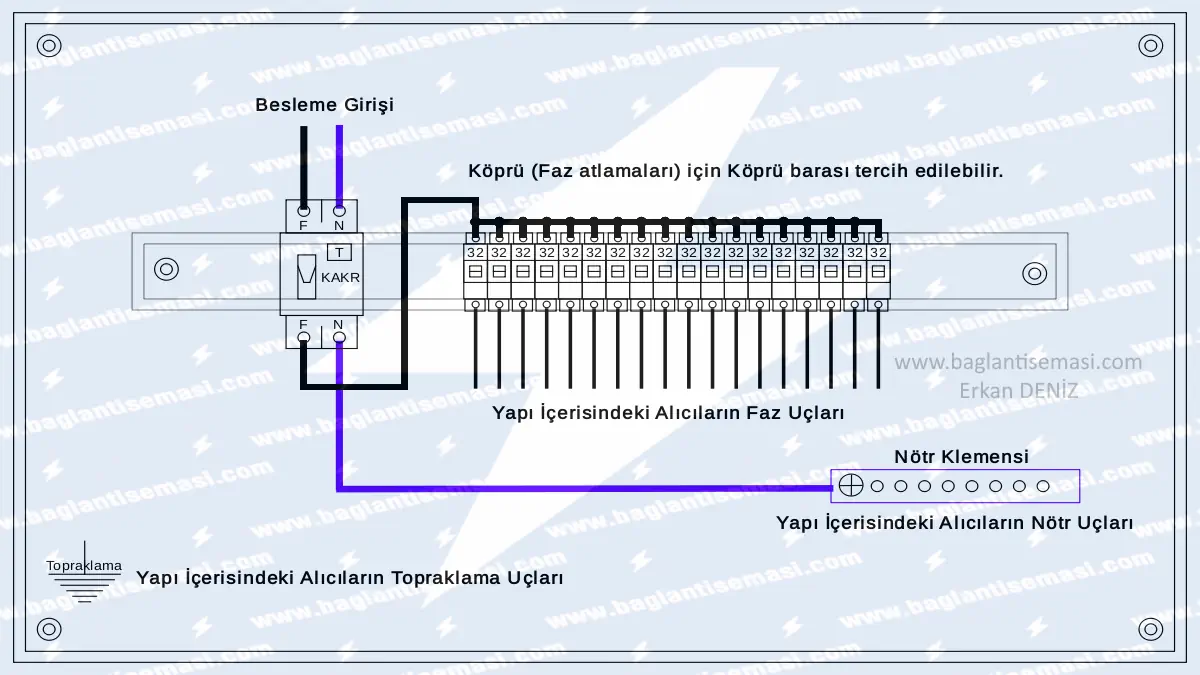

Monofaze (Tek Fazlı) Bağlantı Kuralları
Monofaze panolarda sistem 1 Faz ve 1 Nötr’den oluşur. Şebekeden gelen Faz (L) ve Nötr (N) uçları rölenin üst klemenslerine girer. Alt klemenslerden çıkan faz sigortalara, nötr ise tesisatın nötr klemensine dağılır. Burada dikkat edilmesi gereken en önemli nokta, şebeke bağlantısının monofaze elektrik sayacı bağlantısı sonrasında, panonun ana girişinde yapılmasıdır.

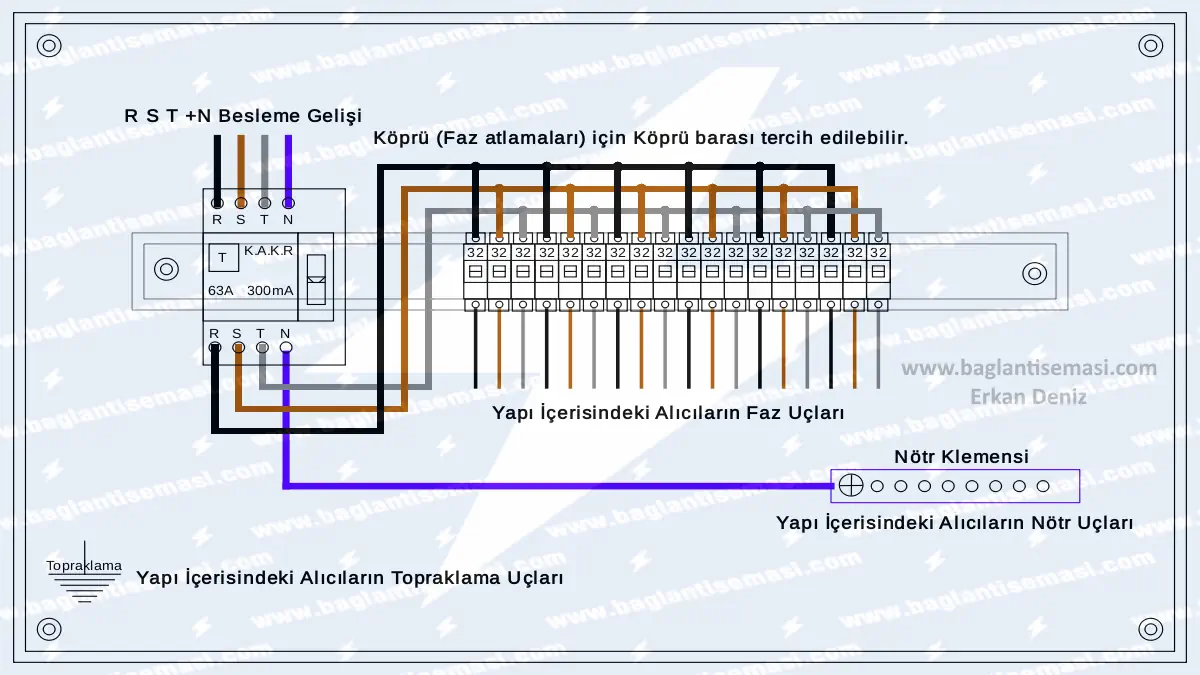

Trifaze (Üç Fazlı) Bağlantı Kuralları
Trifaze (4 Kutuplu) rölelerde L1, L2, L3 ve Nötr klemensleri bulunur. Üç faz ve nötr röleden geçmek zorundadır. Tıpkı 3 fazlı elektrik sayacı bağlantı şemasında olduğu gibi, faz sıralamasına ve nötr iletkeninin kesinlikle röle üzerinden devreyi tamamlamasına dikkat edilmelidir.
Sistemde Tam Koruma: Diğer Komponentlerle Entegrasyon
Kaçak akım rölesi aşırı akıma veya kısa devreye karşı koruma yapmaz (RCBO serisi hariç). Bu nedenle sistem her zaman Otomatik Sigortalar (MCB) ile desteklenmelidir. Ayrıca endüstriyel tesislerde ve motor devrelerinde pano mimarisi tasarlanırken sistemin bütünlüğü şarttır.
Örneğin bir motor devresi kuruyorsanız; sadece kaçak akım rölesi yeterli olmaz. Sistemi şebeke dalgalanmalarından korumak için gerilim koruma rölesi, faz kayıplarına karşı faz koruma rölesi ve yükü anahtarlamak için muhakkak doğru seçilmiş bir kontaktör kullanılmalıdır.
Kaçak Akım Rölesi Neden Sürekli Atar? (Sık Karşılaşılan Hatalar)
Pano kurulumlarında teknik personelin en çok karşılaştığı sorun, rölenin devreye alındığı an veya belirsiz aralıklarla açma yapmasıdır. Bu durum rölenin bozuk olduğu anlamına gelmez, aksine tesisatta bir hata olduğunu gösterir:
- Nötr ve Toprak Karışması: Tesisatın herhangi bir noktasında (priz buatlarında vb.) nötr ve toprak iletkenlerinin birbirine temas etmesi veya ortak kullanılması röleyi anında attırır. Röleden çıkan nötr, kesinlikle topraklama barasıyla birleşmemelidir.
- Röle Çıkışında Farklı Linye Kullanımı: Röleden beslenen bir fazın geri dönüş nötrü, o rölenin nötründen geçmek zorundadır. Başka bir hattın nötrü kullanılırsa akım dengesi bozulur.
- Cihaz Gövde Kaçakları: Özellikle rezistanslı ısıtıcılar, su ısıtıcıları veya eski motor sargılarındaki izolasyon zayıflıkları sızıntı akımlarına yol açar.
Sonuç
Kaçak Akım Koruma Rölesi, elektrik mühendisliğinin en hayati buluşlarından biridir. İster basit bir komütatör anahtar linyeniz olsun, ister karmaşık bir yıldız üçgen motor devreniz olsun; tesisatın ana girişinde doğru seçilmiş ve kusursuz projelendirilmiş bir kaçak akım koruması hayat kurtarır. Periyodik olarak (ayda bir) üzerindeki “T” (Test) butonuna basılarak mekanizmanın düzgün çalışıp çalışmadığı mutlaka kontrol edilmelidir.
Kaçak Akım Koruma Rölesi Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Kaçak akım koruma rölesi (KAKR) nedir ve tam olarak ne işe yarar?
Elektrik tesisatlarında faz ve nötr iletkenleri arasındaki akım dengesizliğini sürekli olarak ölçen, bir yalıtım hatası veya canlı uca temas durumunda sızıntı akımını milisaniyeler içinde algılayarak enerjiyi kesen hayati bir elektromekanik koruma cihazıdır.
30 mA ile 300 mA kaçak akım rölesi arasındaki teknik fark nedir?
30 mA hassasiyetindeki röleler insan hayatını korumak (ölümcül elektrik çarpmasına karşı) amacıyla priz ve aydınlatma linyelerinin başında kullanılır. 300 mA hassasiyetindeki röleler ise tesisattaki kablo izolasyon hatalarından veya ısınmadan kaynaklanabilecek yangın risklerini önlemek amacıyla ana dağıtım panolarında tesisatın geneli için kullanılır.
Ev kullanımı için hangi tip kaçak akım rölesi seçilmelidir?
Günümüzde evlerde çamaşır makinesi, bulaşık makinesi ve bilgisayar gibi elektronik kartlı cihazlar yoğun olarak kullanıldığından, sadece alternatif akımı değil, darbeli doğru akım kaçaklarını da algılayabilen A Tipi kaçak akım röleleri tercih edilmelidir. AC tipler bu cihazların oluşturduğu kaçaklarda tepkisiz kalabilir.
Kaçak akım rölesi sürekli atıyor, sebebi ne olabilir?
Bu durum cihazın arızalı olmasından ziyade sistemde bir sorun olduğunu gösterir. En yaygın sebepleri; tesisatta nötr ve toprak iletkenlerinin birbirine temas etmesi (kısa devre), cihaz gövdelerindeki izolasyon zayıflıkları (örneğin su ısıtıcılarındaki rezistans çatlaması) veya panoda röle çıkışında farklı bir linyenin nötr hattının ortak kullanılmasıdır.
Kaçak akım rölesi otomatik sigorta (W Otomat) yerine geçer mi?
Hayır, kesinlikle geçmez. Otomatik sigortalar (MCB) devreyi aşırı yük ve kısa devreye karşı korurken, kaçak akım rölesi sadece toprağa sızan kaçak akımlara (izolasyon hatalarına) karşı koruma yapar. Sistem güvenliği için her ikisinin de doğru amperaj değerleriyle panoda birlikte kullanılması zorunludur.
Topraklama hattı olmayan veya zayıf olan tesisatta röle çalışır mı?
Röle, topraklama hattı olmasa dahi faz ve nötr arasındaki akım farkını ölçtüğü için, bir insan canlı uca dokunduğunda (akım insan üzerinden toprağa aktığında) devreyi keserek hayat kurtarır. Ancak, cihaz gövdesine elektrik kaçağı olduğunda birinin dokunmasını beklemeden enerjiyi kesebilmesi için tesisatta mutlaka standartlara uygun bir topraklama altyapısı bulunmalıdır.
Cihaz üzerindeki “T” (Test) butonu ne işe yarar ve ne sıklıkla kullanılmalıdır?
Test butonu, rölenin içindeki toroidal akım trafosunun ve açtırma mekanizmasının mekanik olarak sağlıklı çalışıp çalışmadığını kontrol etmek için konulmuştur. Sistemin tam güvenliği için cihaz enerjiliyken bu butona ayda bir kez basılarak rölenin devreyi kestiği teyit edilmelidir.
Röleden çıkan nötr hattı topraklama barasına bağlanabilir mi?
Kesinlikle bağlanamaz. Kaçak akım rölesinden çıkan nötr hattı tamamen izole olmalı ve tesisatın hiçbir noktasında topraklama iletkeniyle birleşmemelidir. Böyle bir temas, giden ve dönen akım dengesini anında bozacağı için rölenin sürekli açma yapmasına neden olur.
Trifaze (3 Fazlı) bir sisteme monofaze kaçak akım rölesi bağlanır mı?
Hayır, bağlanamaz. Trifaze sistemlerde faz akımlarının vektörel toplamının doğru hesaplanabilmesi için şebekeden gelen 3 faz ve 1 nötr iletkeninin tamamının içinden geçeceği 4 kutuplu (Trifaze) kaçak akım rölesi kullanılmak zorundadır.
Endüstriyel motor sürücülerinde (inverterler) neden özel tip röle gerekir?
Motor sürücüleri (VFD), UPS sistemleri ve elektrikli araç şarj istasyonları yüksek frekanslı harmonikler ve düz (smooth) DC sızıntı akımları üretir. Standart rölelerin nüvesi bu DC kaçaklardan dolayı doyuma ulaşır ve körleşir. Bu tip tesisatlarda yüksek bağışıklığa sahip B veya F tipi endüstriyel röleler kullanılmalıdır.
