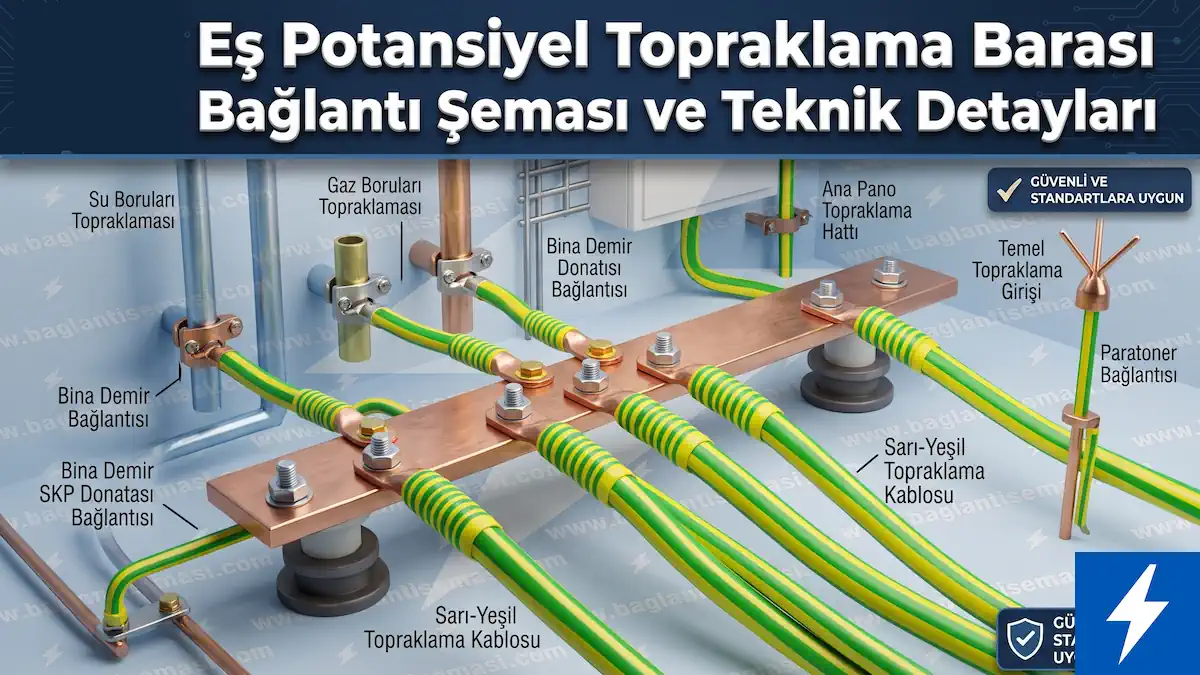

Elektrik tesisatlarında can ve mal güvenliğini sağlamanın en temel yollarından biri, doğru ve standartlara uygun bir topraklama sistemi kurmaktır. Tesis içerisindeki tüm iletken gövdelerin ve metal aksamların aynı gerilim seviyesinde tutulmasını sağlayan eş potansiyel topraklama barası bağlantısı, olası kaçak akımların insanlara veya cihazlara zarar vermeden güvenle toprağa iletilmesinde kritik bir rol oynar. Bu rehberde, eş potansiyel topraklama barası bağlantı şeması üzerinden sistemin nasıl kurulması gerektiğini, kullanılan materyalleri ve teknik detayları inceleyeceğiz.
Eş Potansiyel Topraklama Barası Bağlantısı Nedir ve Neden Yapılır?
Eş potansiyel dengeleme, bir binadaki tüm metalik donanımların (su boruları, gaz boruları, kalorifer tesisatı, bina çelik karkası) ve elektrik tesisatına ait topraklama koruma iletkenlerinin ana topraklama barası üzerinden birbirine irtibatlanması işlemidir. Eş potansiyel topraklama barası bağlantısı yapılmayan tesislerde, farklı noktalardaki topraklama dirençleri nedeniyle tehlikeli potansiyel farkları (adım ve temas gerilimleri) oluşabilir. Bu durum, özellikle hassas cihazların arızalanmasına ve insan hayatı için risk oluşturacak elektrik çarpmalarına zemin hazırlar.
Ayrıca, sistemde oluşabilecek bir izolasyon hatasında, devreyi koruyan elemanların doğru çalışabilmesi için topraklama sürekliliği şarttır. Sisteminizin tam korumalı çalışması için kaçak akım koruma rölesi bağlantı şeması standartlarına uygun bir pano dizaynı ile eş potansiyel sistemin entegre edilmesi gerekir.
Eş Potansiyel Bara Bağlantı Şeması İncelemesi
Sistemin genel topolojisine baktığımızda, binanın temel topraklamasından gelen ana hat, eş potansiyel baraya girer. Buradan tüm tesise dağılır. Doğru bir kurulum için şemadaki kilit bağlantı noktalarını iyi analiz etmek gerekir.

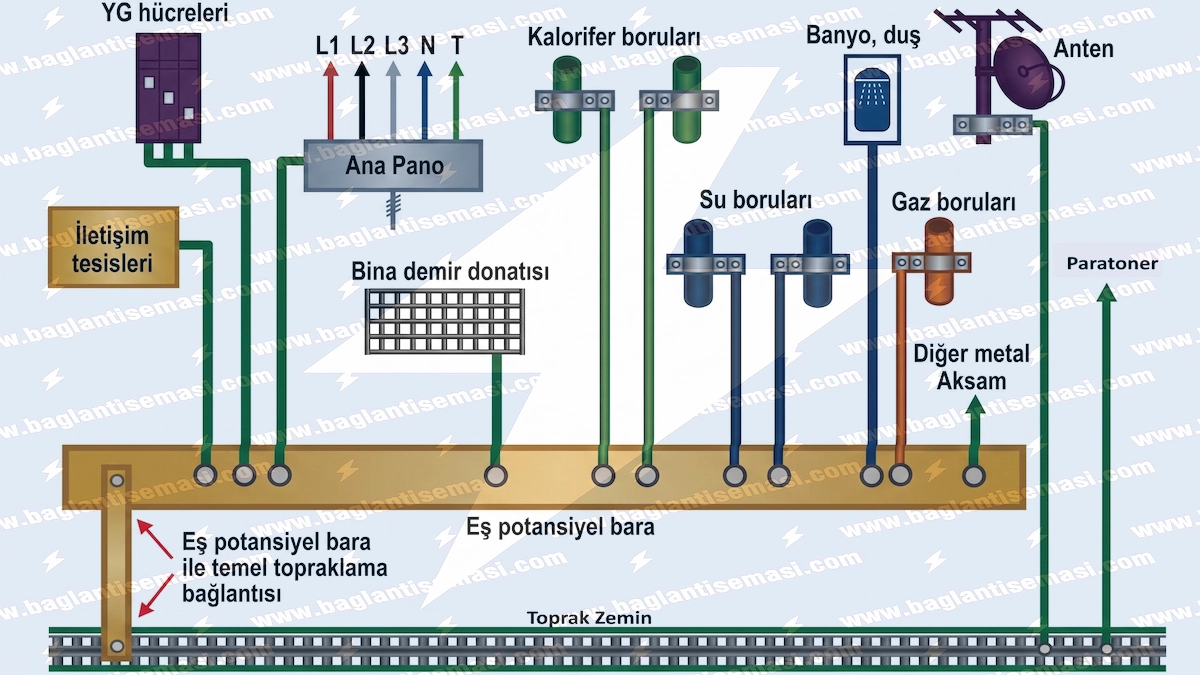

Yukarıdaki şemada da görüldüğü üzere, ana potansiyel dengeleme barasına şu bağlantılar muhakkak yapılmalıdır:
- Temel topraklama iletkeni (Toprak zemininden gelen ana hat)
- Ana Pano topraklama iletkeni
- Bina demir donatısı (İnşaat aşamasında filiz bırakılan noktalar)
- İletişim tesisleri ve YG hücreleri
- Banyo, duş, su, gaz ve kalorifer boruları gibi tesisat metal aksamları
- Paratoner (Yıldırımdan korunma) sistemi topraklaması
Bağlantıların eksiksiz yapılması, binanın neresinde olursanız olun dokunduğunuz metal yüzeyler arasında sıfır voltaj (eş potansiyel) olmasını garanti eder. Pano tarafındaki dağıtımlar hakkında daha fazla bilgi için monofaze pano bağlantı şeması içeriğimizi de inceleyebilirsiniz.
Bağlantıda Kullanılan Malzemeler ve Teknik Tablo
Uzun ömürlü ve korozyona dayanıklı bir eş potansiyel topraklama barası bağlantısı için doğru kesitte iletken ve uygun klemens/pabuç kullanımı zorunludur. Yanlış seçilmiş bir kablo veya oksitlenmiş bir bağlantı noktası, topraklama geçiş direncini yükselterek sistemi işlevsiz bırakabilir. Doğru kablo kesitini belirlemek için kablo kesit hesabı nasıl yapılır başlıklı makalemizden faydalanabilirsiniz.
| Donanım / Malzeme | Teknik Özellik / Tip | Kullanım Amacı / Açıklama |
|---|---|---|
| Ana Topraklama Barası | Som Bakır (Örn: 30×3 mm, 40×5 mm) | Tüm tesisatın ve metal aksamların ortak birleşim ve dağıtım noktasıdır. |
| Ana Topraklama İletkeni | 16 mm² – 50 mm² NYA / NYAF (Sarı-Yeşil) | Temel topraklama kazığı/şeridi ile eş potansiyel bara arasındaki ana hat transferini sağlar. |
| Eş Potansiyel İletkenleri | Minimum 6 mm² (Tesisata göre artar) | Su ve gaz boruları gibi harici metal donanımları baraya entegre etmek için kullanılır. |
| Kablo Pabucu (SKP) | Sıkmalı Tip Som Bakır Pabuç | Kabloların baraya kayıpsız, yüksek iletkenlikle ve mekanik dayanımla bağlanmasını sağlar. |
| Bağlantı Cıvataları | Paslanmaz Çelik veya Galvanizli (M8-M10) | Pabuçların baraya montajında korozyonu önlemek ve sıkma torkunu korumak içindir. |
Eş Potansiyel Bara Bağlantısında Teknik Standartlar ve İpuçları

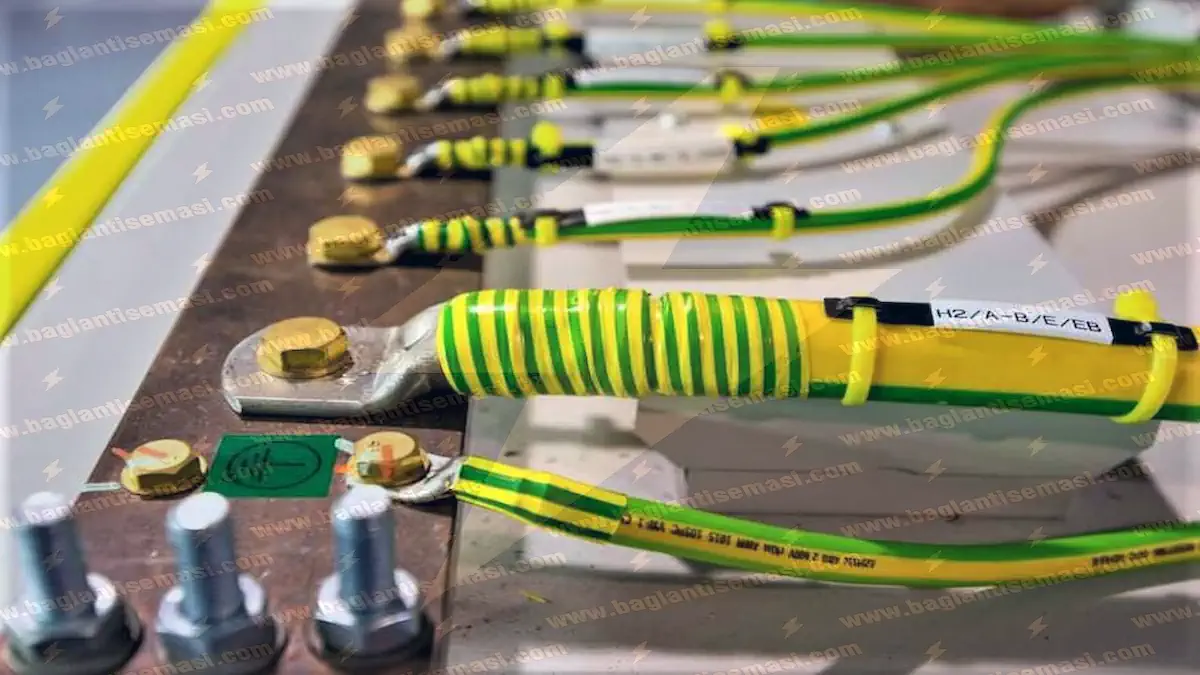

Saha uygulamalarında eş potansiyel bara bağlantısı yapılırken dikkat edilmesi gereken en önemli nokta mekanik sağlamlık ve elektriksel iletkenliktir. Kablo uçlarına mutlaka SKP pabuç çakılmalı ve hidrolik sıkma pensesi ile boşluk kalmayacak şekilde preslenmelidir. Pabuçlar baraya bağlanırken uygun tork değerlerinde sıkılmalı, gevşeklik sebebiyle oluşabilecek ark risklerinin önüne geçilmelidir.
Ayrıca, gaz ve su borularına yapılacak irtibatlarda uygun topraklama kelepçeleri kullanılmalı, boru üzerindeki boya veya yalıtkan tabaka bağlantı öncesi mutlaka temizlenerek metal-metale tam temas sağlanmalıdır. Konuyla ilgili resmi standartları ve yönetmelik detaylarını incelemek isterseniz, EMO tarafından yayımlanan teknik döküman olan Elektrik Tesislerinde Topraklamalar Yönetmeliği‘ne göz atabilirsiniz.
Doğru uygulanmış bir eş potansiyel sistem, tesisinizi sadece hata akımlarına karşı değil, aynı zamanda yıldırım düşmesi gibi aşırı gerilim sönümlemelerinde de koruyarak cihazlarınızın ve en önemlisi insan hayatının güvenliğini teminat altına alır.
Eş Potansiyel Topraklama Barası Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Normal topraklama ile eş potansiyel topraklama aynı şey mi?
Tam olarak değil. Normal topraklama, elektrikli cihazların metal gövdelerini doğrudan toprağa bağlar. Eş potansiyel ise binadaki elektrikli olsun ya da olmasın tüm metal aksamları (su borusu, doğalgaz borusu, çelik çatı vb.) birbirine bağlayıp aynı voltaj seviyesinde tutma işidir. Yani tüm binayı elektriksel olarak tek bir bütün haline getirir.
Eş potansiyel bağlantı yapılmazsa başımıza ne gelir?
Tesisattaki metal yüzeyler arasında tehlikeli gerilim farkları oluşur. Örneğin; çamaşır makinesinin gövdesi ile hemen yanındaki kalorifer peteği arasında voltaj farkı olursa, ikisine aynı anda dokunduğunuzda çarpılırsınız. Ayrıca tesisattaki hassas elektronik cihazların (örneğin kombi kartlarının) arızalanma riski çok yükselir.
Evdeki veya binadaki plastik (PVC) boruları da baraya bağlamalı mıyım?
Hayır, plastik borular yalıtkan olduğu için eş potansiyel baraya bağlanmaz. Sadece iletkenliği olan metal su, gaz ve kalorifer borularının topraklamaya dahil edilmesi gerekir.
Paratoner (yıldırımlık) topraklaması eş potansiyel baraya bağlanmak zorunda mı?
Evet, kesinlikle bağlanmalıdır. Eskiden paratoner topraklaması ana topraklamadan ayrı çekilirdi ancak bu sahada yapılan büyük bir hatadır. Güncel yönetmeliklere göre, yıldırım düştüğünde sistemde ani gerilim farkı oluşmaması için tüm topraklamaların ana eş potansiyel barada birleştirilmesi şarttır.
Topraklama bağlantılarında neden mutlaka SKP (kablo pabucu) kullanmak gerekiyor?
Kabloyu soyup baradaki cıvatanın etrafına dolamak veya penseyle büküp sıkmak geçici ve tehlikeli bir çözümdür. Zamanla gevşer, oksitlenir ve temassızlık başlar. SKP pabuç kullanıp hidrolik presle sıktığınızda ise mükemmel bir temas yüzeyi elde edersiniz ve sistem yıllarca kayıpsız çalışır.
Eş potansiyel bara için bakır yerine alüminyum veya galvaniz kullanılabilir mi?
İletkenliği en yüksek ve oksitlenmeye karşı en dirençli malzeme bakır olduğu için ana panolarda her zaman ilk tercihimiz som bakırdır. Galvaniz şeritler daha çok temel topraklamasında toprak altında kullanılır. Alüminyum ise zamanla korozyona uğrayıp geçiş direncini yükselteceğinden topraklama barası olarak sahalarda tavsiye etmiyoruz.
Eski bir binaya sonradan eş potansiyel sistem kurulabilir mi?
Evet, kurulabilir. Eğer bina eski ve tesisat eksikse, ana panoya bir topraklama barası eklenir. Ardından binada ulaşılabilen tüm ana metal borulara (kombi girişi, su saati yanları vb.) topraklama kelepçeleri takılarak, uygun kesitte sarı-yeşil kablolarla bu baraya bağlantı çekilir.
Eş potansiyel iletken kablosunun kesiti (kalınlığı) en az kaç olmalıdır?
Yönetmelik gereği mekanik dayanım ve koruma için eş potansiyel dengeleme iletkenleri (örneğin borulardan baraya gelen hatlar) genelde minimum 6 mm² kesitli bakır kablolardan seçilir. Ancak ana pano ile temel topraklaması arasındaki ana hat kablosunun kesiti tesisin gücüne göre hesaplanır ve 16 mm², 25 mm² veya çok daha kalın olabilir.
Eş potansiyel sistemin düzgün çalıştığını gözle bakarak anlayabilir miyiz?
Gözle sadece kopuk bir kablo olup olmadığını veya bağlantıların gevşekliğini görebilirsiniz. Sistemin gerçekten düzgün çalışıp çalışmadığını anlamak için topraklama megeri adı verilen cihazlarla “süreklilik testi” yapılmalıdır. Baradan ve en uçtaki metal borudan ölçüm alınarak aradaki direncin kabul edilebilir seviyede (çok düşük) olduğu kanıtlanmalıdır.
Kaçak akım rölesinin (KAR) sürekli atmasıyla eş potansiyel bağlantının bir ilgisi var mıdır?
Doğrudan ilgisi vardır. Topraklama ve eş potansiyel sisteminiz zayıf veya kopuksa, cihaz gövdesine sızan elektrik akımı toprağa akacak yolu bulamaz. Bu da kaçak akım rölesinin doğru çalışmasını engeller ya da röleyi dengesizleştirip sürekli gereksiz yere atmasına sebep olur. Sağlam bir eş potansiyel bağlantı, kaçak akım rölesinin görevini tam ve zamanında yapmasını sağlar.
