Tarımsal sulama, endüstriyel tesisler ve şebeke suyunun ulaşmadığı alanlarda derin kuyulardan su çekmek için kullanılan dalgıç pompalar, doğru bir elektriksel koruma ve kumanda devresi ile tesis edilmelidir. 3 fazlı kuyu pompası bağlantı şeması, motorun hem elektriksel arızalara (faz kaybı, aşırı akım) hem de mekanik zorlanmalara (susuz çalışma) karşı korunmasını sağlayacak şekilde tasarlanır.
Trifaze dalgıç pompa panosu kurulumunda, motorun uzun ömürlü ve verimli çalışabilmesi için kumanda devresi güvenlik zinciri eksiksiz kurulmalıdır. Bu rehberde, kuyu pompası elektrik panosu bağlantılarının adım adım nasıl yapılacağını teknik detaylarıyla inceleyeceğiz.
Trifaze Kuyu Pompası Panosu İçin Gerekli Şalt Malzemeler ve Kablo Seçimi
Sağlıklı bir trifaze motor sürücü veya doğrudan yol verme panosu hazırlarken seçilecek malzemelerin motor gücüne (kW/HP) uygun olması kritik bir mühendislik kuralıdır. Aşağıdaki tabloda standart bir 3 fazlı dalgıç pompa panosunda kullanılması gereken temel bileşenler, özellikleri ve sistemdeki görevleri yer almaktadır:
| Malzeme Adı | Teknik Özellik / Değer | Sistemdeki Görevi |
|---|---|---|
| Kaçak Akım Koruma Rölesi | 4 Kutuplu (3P+N), 30mA (İnsan Koruma) | Sistemdeki izolasyon hatalarına karşı çarpılma riskini önler. |
| Kontaktör | 3 Kutuplu, AC-3 Sınıfı, Motor Akımına Uygun | Güç devresini açıp kapatarak motora enerji verilmesini sağlar. |
| Motor Koruma Şalteri (Termik) | Motor nominal akımına uygun ayar sahası (A) | Aşırı yük, zorlanma ve kısa devre durumlarında motoru korur. |
| Faz (Motor) Koruma Rölesi | Faz sırası ve asimetri toleranslı | Şebekede faz gitmesi veya gerilim dalgalanmalarında sistemi durdurur. |
| Sıvı Seviye Rölesi | Hassasiyet ayarlı (Örn: SSRC-04) | Kuyuda su bittiğinde motorun kuru (susuz) çalışmasını engeller. |
| Güç ve Kumanda Kabloları | Güç: 4×4 mm² NYY/TTR Kumanda: 1.5 mm² NYAF | Panodaki enerji iletimini ve sinyal taşımasını gerçekleştirir. |
| Elektrotlar (Proplar) | Paslanmaz Çelik | Kuyu içindeki su seviyesini ölçerek sıvı seviye rölesine iletir. |

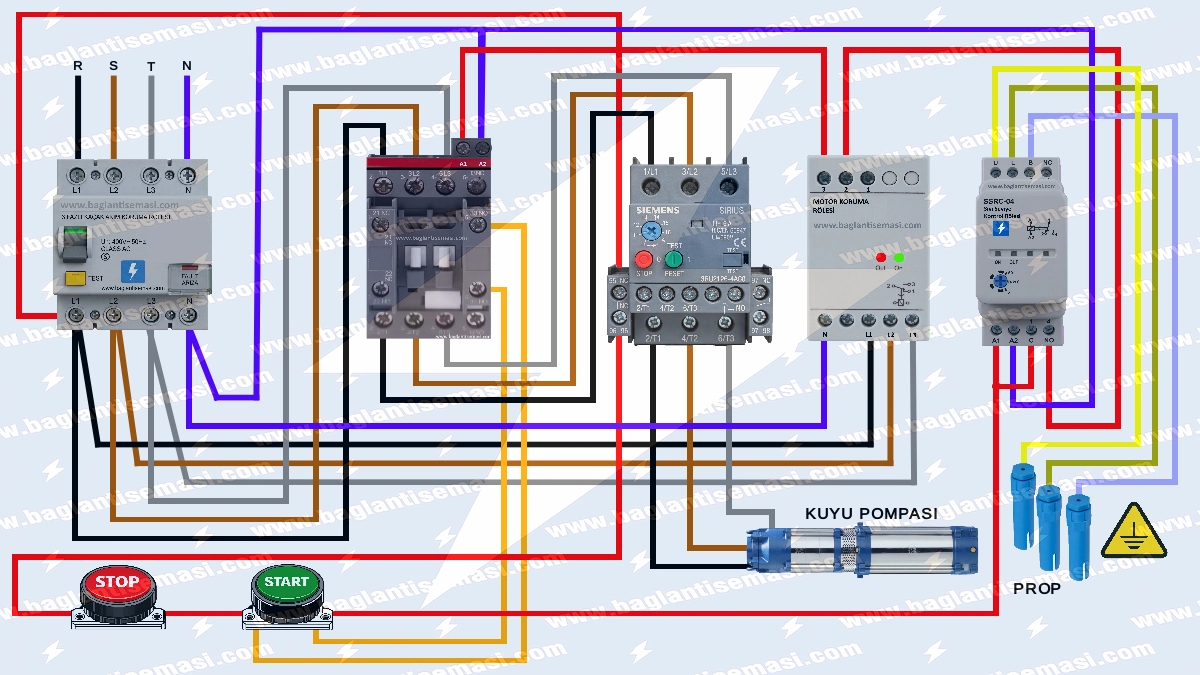

3 Fazlı Kuyu Pompası Bağlantısı Nasıl Yapılır? (Güç ve Kumanda Devresi)
Kuyu pompası bağlantı şemasını incelerken sistemi iki ana bölüme ayırmak gerekir: Güç Devresi ve Kumanda Devresi. Kumanda devresindeki koruma elemanları birbirine seri bağlanarak bir “güvenlik zinciri” oluşturur. Zincirdeki herhangi bir röle hata algıladığında kontaklarını açarak motorun çalışmasını durdurur.
1. Güç Devresi Bağlantıları
Şebekeden gelen R, S, T (L1, L2, L3) fazları ve Nötr hattı, ilk olarak kaçak akım koruma rölesine girer. Kaçak akım rölesinden çıkan 3 faz, doğrudan kontaktörün ana kontaklarına (L1, L2, L3) bağlanır. Kontaktör çıkışından alınan fazlar, termik manyetik şalter (motor koruma şalteri) üzerinden geçirilerek kuyu pompası motoruna iletilir. Topraklama hattı ise hiçbir kesiciye uğramadan direkt olarak pompanın gövdesine bağlanmalıdır.
2. Kumanda Devresi ve Güvenlik Zinciri
Trifaze dalgıç pompa kumanda devresinde faz, sırasıyla tüm koruma ekipmanlarının normalde açık (NO) veya normalde kapalı (NC) kontaklarından geçerek kontaktör bobinine (A1) ulaşır:
- Kumanda fazı şebekeden alınarak ilk olarak motor (faz) koruma rölesinin ortak ucuna girer. Eğer şebekede 3 faz da sağlıklıysa, röle kontağını kapatır ve akımın geçişine izin verir.
- Faz koruma rölesinden çıkan akım, SSRC-04 sıvı seviye rölesinin ortak (C) ucuna yönlendirilir. Kuyu içerisinde yeterli su varsa röle çekili konumdadır.
- Sıvı seviye rölesinden çıkan sinyal, stop butonuna, oradan da start butonuna gelir.
- Start butonuna basıldığında, akım kontaktörün A1 ucuna ulaşır, kontaktör çeker ve motor çalışmaya başlar. Sistemi sürekli devrede tutmak için start butonuna paralel bir mühürleme kontağı (Kontaktör NO) atılır.
Derin Kuyu Pompalarında Topraklama ve Eş Potansiyel Bara Bağlantısı
Kuyu içi motorlarda elektrik kaçağı riski sıvı teması nedeniyle çok yüksektir. Bu sebeple eş potansiyel bara bağlantısı hayati bir adımdır. Pano içerisindeki tüm topraklama hatları (gövde topraklaması, kuyu boru kılıfı topraklaması ve şebeke topraklaması) bir eş potansiyel topraklama barası üzerinde birleştirilmelidir. Doğru yapılmış bir eş potansiyel topraklama barası bağlantı şeması, oluşabilecek kaçak akımların insanlar veya sistem üzerinde gerilim oluşturmadan doğrudan toprağa akmasını sağlar. Eş potansiyel bara bağlantısı yapılmamış sistemlerde kaçak akım rölesi işlevini tam olarak yerine getiremeyebilir.
SSRC-04 Sıvı Seviye Rölesi ve Prop (Elektrot) Yerleşimi
Kuyu pompası pano tesisatının kalbi, motorun susuz çalışmasını önleyen sıvı seviye kontrol rölesidir. SSRC-04 sıvı seviye rölesi bağlantısı yapılırken 3 adet prop kuyuya sarkıtılır:
- (U) Üst Elektrot: Kuyudaki maksimum su seviyesini belirler. Su bu elektrota temas ettiğinde motor çalışmaya hazırdır.
- (L) Alt Elektrot: Kritik su seviyesidir. Su bu seviyenin altına düştüğünde röle motoru durdurur.
- (B) Taban Elektrot: Referans noktasıdır. Genellikle pompanın gövdesine en yakın olan ve sürekli su içinde kalması gereken proptur. (Not: Bazı metal gövdeli sistemlerde B ucu doğrudan tank gövdesine de bağlanabilir).
Pompaların gücüne göre monofaze sistem kurulumu yapmayı düşünüyorsanız, kumanda zinciri benzer kalsa da güç devresinde farklılıklar olacaktır. Detaylar için monofaze kuyu pompası bağlantı şeması içeriğimizi inceleyebilirsiniz.
Dalgıç pompa ve motor koruma rölelerinin elektriksel karakteristikleri, devreye alma talimatları ve mühendislik detayları hakkında daha fazla teknik bilgi edinmek için ENTES SSRC-04 Teknik Kurulum Dökümanı belgesini referans alabilirsiniz.
Trifaze Kuyu Pompası Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Kuyu pompamın susuz (kuru) çalışıp yanmasını nasıl engelleyebilirim?
Bunun en kesin yolu panoya bir sıvı seviye rölesi (örneğin SSRC-04) eklemektir. Kuyuya sarkıtılan proplar (elektrotlar) sayesinde röle suyun seviyesini sürekli takip eder. Su kritik seviyenin altına düştüğünde röle kumanda devresini keserek motorun susuz çalışmasını anında durdurur.
Trifaze dalgıç pompa panosunda kaçak akım rölesi neden sürekli atar?
Dalgıç pompalarda kaçak akım rölesinin atması genellikle izolasyon sorunlarından kaynaklanır. Motorun su yalıtımı zamanla bozulmuş olabilir veya su altındaki kablo ek yerlerinde (muflarda) nemlenme olabilir. Ayrıca panoda doğru bir eş potansiyel topraklama yapılmadıysa sistem sahte kaçaklar algılayarak sürekli açma yapabilir.
Sıvı seviye rölesindeki “B” (Taban) probunu tam olarak nereye bağlamalıyım?
B probu sistemin referans ucudur ve her koşulda suyun içinde kalması gerekir. Genellikle pompanın gövdesine en yakın noktaya sarkıtılır. Çelik borulu veya metal gövdeli sistemlerde bu uç doğrudan kuyunun metal kılıfına veya deponun metal gövdesine de bağlanabilir.
Elektrik gidip geldiğinde fazlardan biri eksik gelirse motorum zarar görür mü?
Eğer panonuzda doğru bağlanmış bir faz koruma rölesi (motor koruma rölesi) varsa motorunuz zarar görmez. Bu röle, fazlardan birinin koptuğunu veya asimetri (voltaj dengesizliği) oluştuğunu saniyeler içinde algılar ve kontaktörün enerjisini keserek sistemi korumaya alır.
Start butonuna basıyorum motor çalışıyor, elimi çekince duruyor. Sebebi nedir?
Bu durum kumanda devresindeki “mühürleme” bağlantısının eksik veya hatalı yapıldığını gösterir. Sistemin sürekli devrede kalması için, start butonunun giriş ve çıkış uçlarına kontaktörün normalde açık (NO) yardımcı kontağından paralel bir köprü atılması gerekir.
Motor koruma şalterinin (termik) akım ayarını neye göre yapmalıyım?
Termik ayarı, kuyu pompasının üzerindeki etikette yazan “Nominal Akım (In)” veya “Çalışma Akımı” değerine göre yapılmalıdır. Bu ayarı gereğinden yüksek tutmak motorun zorlanıp yanmasına neden olurken, düşük tutmak ise sistemin durduk yere arızaya geçmesine yol açar.
Kuyu suyu dalgalandıkça pompa sürekli dur-kalk (şantlama) yapıyor, nasıl çözerim?
Kuyudaki anlık dalgalanmalar veya propların birbirine çok yakın olması bu soruna yol açar. Sıvı seviye rölesinin üzerindeki “hassasiyet” potansiyometresini ayarlayarak suyun iletkenliğine göre optizimasyon yapabilirsiniz. Ayrıca alt (L) ve üst (U) proplar arasındaki mesafeyi biraz açmak da pompanın gereksiz yere dur-kalk yapmasını önleyecektir.
Kuyu pompası panolarında eş potansiyel bara kullanmak neden zorunludur?
Su çok iyi bir iletkendir ve kuyu içi motorlarda kaçak riski her zaman vardır. Eş potansiyel topraklama barası; kuyu borusunu, pano gövdesini ve şebeke toprağını tek noktada birleştirir. Bu sayede olası bir elektrik kaçağı tehlikeli bir gerilim yaratmadan doğrudan toprağa akar ve kaçak akım rölesinin sağlıklı çalışmasını sağlar.
Trifaze kuyu pompası için kablo kesitini nasıl hesaplamalıyım?
Kumanda devresi için genellikle 1.5 mm² NYAF (esnek) kablolar işinizi görecektir. Ancak güç devresine (motora inen kablo) karar verirken sadece motorun gücünü (kW) değil, kuyunun derinliğini yani kablo metrajını da hesaba katarak “gerilim düşümü hesabı” yapmanız gerekir. Mesafe uzadıkça kablo kesitinin büyütülmesi şarttır.
Elimde hazır bir trifaze dalgıç panosu var, bunu monofaze pompam için kullanabilir miyim?
Hayır, kullanamazsınız. Trifaze panolardaki faz koruma rölesi ve motor koruma şalterleri 3 fazın (R-S-T) varlığına göre dizayn edilmiştir. Tek faz verdiğinizde sistem anında “faz eksiği” hatasına düşer ve kontaktörü çekmez. Monofaze kuyu pompaları için içinde kalkış kondansatörü bulunan özel monofaze kumanda panoları kullanılmalıdır.
