Kuyu pompaları (dalgıç pompalar), tarımsal sulamadan endüstriyel tesislere ve evsel su teminine kadar geniş bir yelpazede kullanılan kritik elektromekanik sistemlerdir. Bu sistemlerin uzun ömürlü, stabil ve güvenli çalışabilmesi, doğrudan elektrik panosunun ve motor bağlantılarının standartlara uygun yapılmasına bağlıdır.
Bu makalede(Kuyu Pompası Bağlantı Şeması), monofaze kuyu pompası bağlantı şeması üzerinden bir kontrol panosunun nasıl dizayn edileceğini, asenkron motor mantığını ve şalt malzemelerinin doğru sıralamasını teknik detaylarıyla inceleyeceğiz.
Kuyu Pompası Kontrol Panosu ve Ana Bağlantı Yapısı
Standart bir monofaze kuyu pompasının devreye alınması için doğrudan şebekeye bağlanması teknik olarak uygun değildir. Motorun kalkış yapabilmesi, aşırı akımlardan korunması ve güvenli bir şekilde kontrol edilebilmesi için kontaktör, termik röle, daimi/kalkış kondansatörü ve kumanda butonlarından oluşan bir pano dizilimi şarttır. Tüm alanlarda hazırladığımız makalelerimizde şalt malzemelerinin sahadaki görsellerini kullanarak birebir saha deneyimi yaratmayı hedefliyoruz. Bu konuda ilginizi çekebilecek makalelerimizden biri : Merkezi Uydu Santrali Bağlantı Şeması (Multiswitch Sistemi) ve Kurulum Rehberi

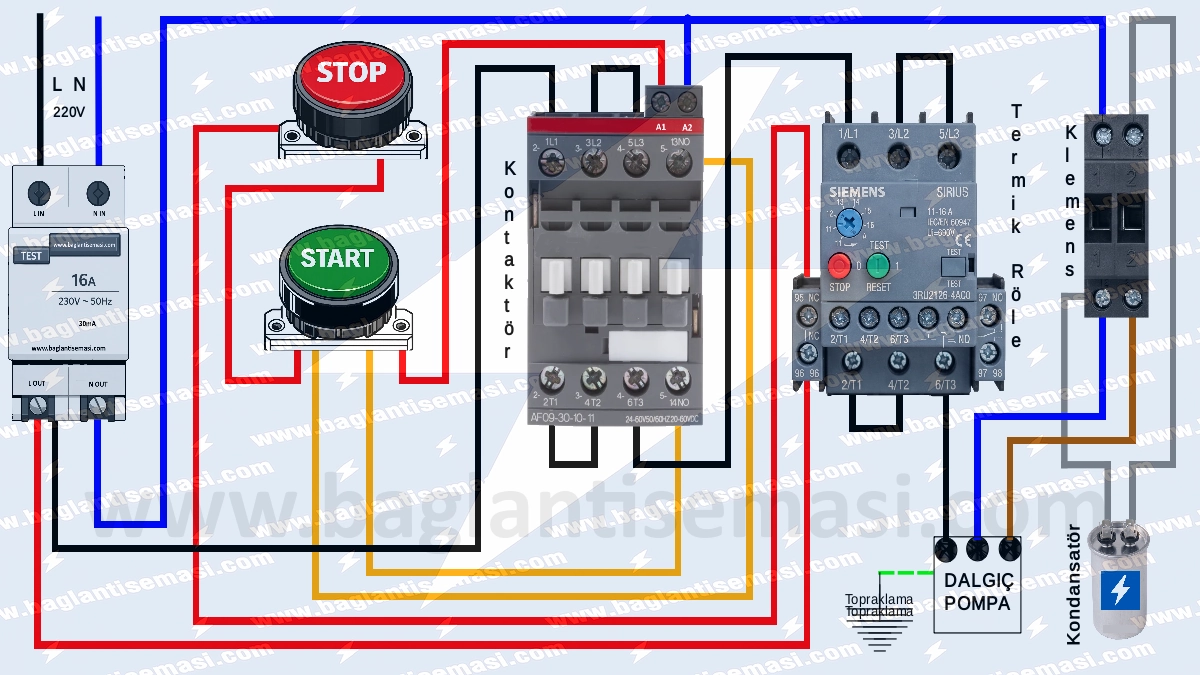

Kuyu Pompası Bağlantı Şemasındaki Bağlantı Adımları ve Şalt Malzemeleri
Bu bağlantı şemasını sahadaki uygulamaya geçirirken enerjinin akış yönüne göre donanımları ve görevlerini doğru yapılandırmak hayati önem taşır:
- Ana Besleme ve Kaçak Akım Koruması: Şebekeden (220V) gelen Faz (L) ve Nötr (N) uçları ilk olarak ana sigortaya veya doğrudan bir kaçak akım rölesine girer. Suyun ve elektriğin bir arada olduğu kuyu sistemlerinde kaçak akım koruma rölesi bağlantı şeması standartlarına harfiyen uyulması yasal ve hayati bir zorunluluktur.
- Kontaktör (Güç Anahtarlaması): Devrenin kalbini oluşturan kontaktör, Start butonuna basıldığında bobin enerjilenerek ana kontaklarını kapatır ve motora giden yolu açar. Sistemin çalışma prensibini tam kavramak için kontaktör nedir ve nasıl çalışır konusuna hakim olmak gerekir.
- Termik Röle (Aşırı Yük Koruması): Kontaktörün hemen altına entegre edilen termik röle, pompanın mekanik olarak zorlanması (sıkışma, mil kilitlenmesi) durumunda çekeceği aşırı akımı algılayarak kumanda devresini keser. Doğru montaj için termik röle bağlantı şeması incelenmelidir.
- Kondansatör ve Pompa Çıkışı: Termik röleden çıkan faz ve nötr uçları klemense gelir. Monofaze dalgıç motorlarda kondansatör, yardımcı sargı ile ana sargı fazı arasına paralel olarak konumlandırılır. Bu sayede motorun ihtiyaç duyduğu kalkış momenti ve suni faz farkı elde edilir.
Monofaze Kuyu Pompaları ile Standart 3 Fazlı Motorlar Arasındaki Kritik Farklar
Kuyu pompalarının temelinde asenkron motor mantığı yatsa da, standart bir 3 fazlı (trifaze) sanayi motoru ile kuyu (dalgıç) pompası motoru arasında hem elektriksel hem de fiziksel olarak çok büyük farklılıklar vardır. Sahada sıfır hata ile çalışmak için bu farkların iyi bilinmesi gerekir:
1. Sargı Yapısı ve Faz Açısı
Standart 3 fazlı motorların statorunda, aralarında tam 120 derece elektriksel açı bulunan, direnç değerleri tamamen aynı 3 adet sargı (U, V, W) bulunur. Bu yapı, şebekedeki 3 fazın doğal zaman farkıyla birleştiğinde mükemmel ve dengeli bir döner manyetik alan yaratır.
Monofaze kuyu pompalarında ise 3 faz yoktur. Sadece Ana Sargı (çalışma) ve Yardımcı Sargı (kalkış) olmak üzere fiziksel özellikleri birbirinden farklı iki sargı bulunur. Döner alanı suni olarak yaratmak için sisteme dışarıdan bir kondansatör eklenir ve iki sargı arasında 90 derecelik bir faz kayması oluşturulmaya çalışılır. Bu nedenle monofaze pompaların kalkış torku, 3 fazlı motorlara göre çok daha düşüktür.
2. Soğutma Prensibi ve Çalışma Ortamı
Standart 3 fazlı motorlar havayla soğur. Motor milinin arkasında bir pervane (fan) bulunur ve dış gövdedeki alüminyum soğutma kanatçıklarına hava üfleyerek motoru serin tutar. Bu motorlar su altında çalıştırılamaz.
Kuyu pompası motorları ise tamamen kapalı (IP68 yalıtım sınıfı) ve su soğutmalı olarak tasarlanmıştır. Dışarıdan akan kuyu suyu, motorun paslanmaz çelik gövdesine temas ederek sargılardaki ısıyı alır. Bu yüzden dalgıç pompalar kuyu dışında (susuz) çalıştırılırlarsa dakikalar içinde aşırı ısınarak yanarlar.
3. Kasa Tasarımı ve Fiziksel Yapı
Standart asenkron motorlar geniş çaplı ve nispeten kısa boyludur. Kuyu pompaları ise sondaj borularının (genellikle 4 inç, 6 inç gibi) dar çaplarından aşağı inebilmek için özel olarak ince, uzun silindirik bir formda üretilirler. Stator ve rotor yapıları bu dar çapa sığacak şekilde dikey olarak uzatılmıştır.
Üç Fazlı (Trifaze) Motorların Tek Fazda Çalıştırılması (Steinmetz Mantığı)

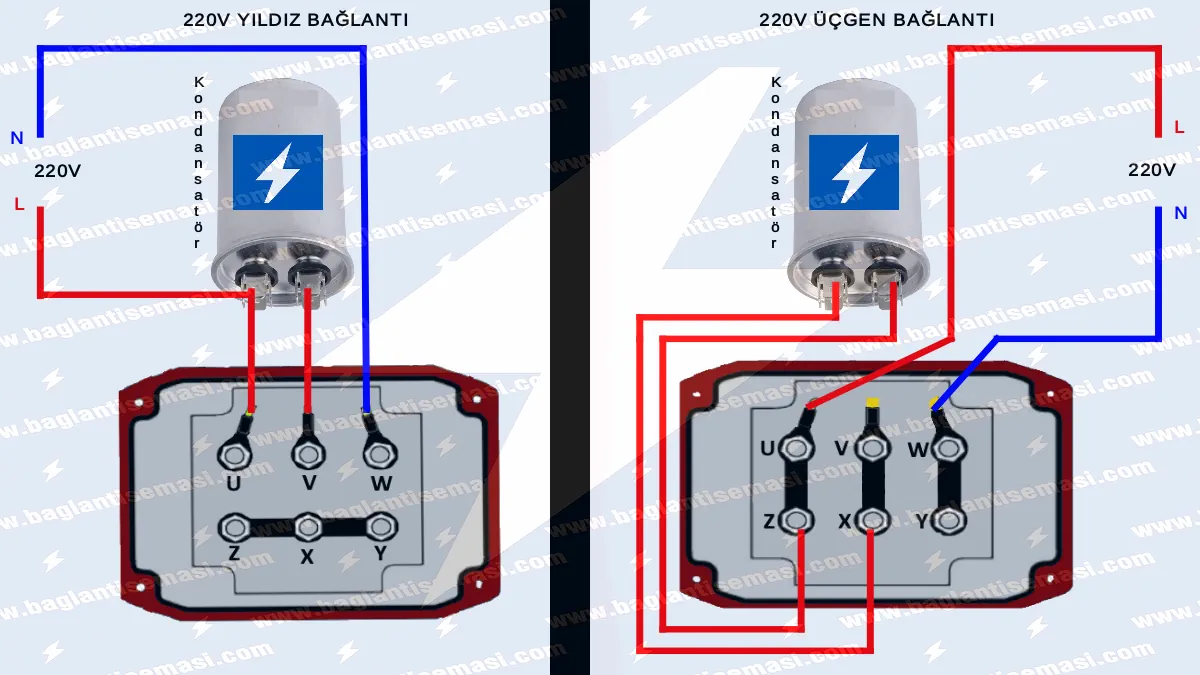

Monofaze dalgıç pompaların yapısını anladıktan sonra, işin elektriksel temelini kavramak adına standart 3 fazlı motorların nasıl tek faza (220V) dönüştürüldüğüne bakmak faydalıdır. Elinizde 3 fazlı bir asenkron motor varsa ve şebekeniz monofaze ise, motor klemensinde yapılacak özel bir köprüleme ve kondansatör ilavesiyle çalışma sağlanabilir. Literatürde buna Steinmetz Bağlantısı denir.
- Üçgen Bağlantı (220V): Etiketinde 220V/380V (Δ/Y) ibaresi bulunan motorlar, 220V şebekede üçgen (delta) bağlanarak çalıştırılabilir. Faz (L) ve Nötr (N) bağlantısına ek olarak bir daimi kondansatör üzerinden 3. faz ucu beslenir. Bu sayede suni bir döner alan elde edilir. (Detaylı çalışma dinamiği için asenkron motorların yapısal teorisini inceleyebilirsiniz.)
- Yıldız Bağlantı (220V): Motor etiketi 380V/660V ise klemenslerin yıldız formunda köprülenmesi zorunludur. Yıldız ve üçgen köprüleme tekniklerinin detayları için yıldız üçgen bağlantı şeması prensiplerine göz atabilirsiniz.
Kurulumda Dikkat Edilmesi Gereken Kritik Noktalar
Bir dalgıç pompanın bağlantı şemasına uygun kurulması tek başına yeterli değildir. Sistemin hatasız çalışması için aşağıdaki mühendislik standartlarına kesinlikle uyulmalıdır:
- Kablo Kesitinin Doğru Seçilmesi: Kuyu pompaları yerin onlarca metre altında çalışır. Derinlik arttıkça voltaj düşümünü engellemek için doğru kesitte TTR veya H07RN-F dalgıç kablolar kullanılmalıdır. Mutlaka kablo kesit hesabı yapılarak tel kalınlığı belirlenmelidir.
- Ek Yerlerinde Reçineli İzolasyon: Kuyu içinde motordan gelen kablo ile panodan inen seyyar kablonun birleştiği nokta, su altında basınca maruz kalacağı için standart bantla değil, özel ısı büzüşmeli veya reçineli ek mufları ile %100 su geçirmez hale getirilmelidir.
- Topraklama: Sistemin topraklama hattı kuyu muhafaza borusuna değil, bağımsız bir topraklama çubuğu vasıtasıyla toprağa verilmelidir.
Kuyu Pompası (Dalgıç Pompa) Bağlantısı Hakkında Sıkça Sorulan Sorular
Monofaze kuyu pompası kontrol panosunda neden termik röle kullanmak zorunludur?
Kuyu pompaları su altında kum çekme, çamur birikmesi veya mil sıkışması gibi mekanik zorlanmalara maruz kalabilir. Bu durumlarda motor dönemez ve şebekeden aşırı akım çeker. Termik röle, bu aşırı akımı anında algılayarak kumanda devresini keser ve motor sargılarının yanmasını kesin olarak önler.
Monofaze dalgıç pompalarda kondansatörün asıl görevi nedir?
Tek fazlı (220V) alternatif akım kendi başına rotoru döndürecek bir döner manyetik alan yaratamaz; sadece titreyen bir alan oluşturur. Kondansatör, ana sargı ile yardımcı sargı akımları arasında (ideale yakın) 90 derecelik suni bir faz kayması oluşturarak motorun ilk kalkışını yapmasını ve stabil dönmesini sağlar.
3 fazlı (trifaze) bir asenkron motor 220V şebekede çalıştırılabilir mi?
Evet, çalıştırılabilir. Steinmetz bağlantısı adı verilen teknikle, motor klemensleri köprülenerek (motor etiketine göre üçgen veya yıldız) ve faza bir kondansatör ilave edilerek suni bir üçüncü faz yaratılır. Bu sayede 3 fazlı motor tek fazla dönmeye başlar.
Steinmetz bağlantısı ile tek fazda çalıştırılan 3 fazlı motorda performans kaybı olur mu?
Evet, elektriksel fizik kuralları gereği güç kaybı kaçınılmazdır. 3 fazlı bir motor bu yöntemle 220V şebekede çalıştırıldığında orijinal nominal gücünün ve torkunun ortalama %20 ila %30’unu kaybeder. Sadece mecbur kalınan durumlarda tercih edilmelidir.
Kuyu pompası kuyu dışında (susuz ortamda) test amaçlı çalıştırılabilir mi?
Standart sanayi motorları fan ile (hava) soğutmalıyken, dalgıç pompalar tamamen kapalı (IP68) yapıdadır ve su soğutmalı olarak tasarlanmıştır. Kuyu dışında, susuz ortamda birkaç dakikadan fazla çalıştırılmaları motor sargılarının aşırı ısınıp yanmasıyla sonuçlanır.
Dalgıç pompa kablosunun kuyu içindeki ek yerinde standart elektrik bandı kullanılabilir mi?
Kesinlikle hayır. Su altı (hidrostatik) basıncı, standart bantların veya basit makaronların içine su sızmasına neden olur. Ek yerleri mekanik basınca ve suya tam dayanıklı reçineli ek mufları veya özel içi yalıtkan sıvı dolgulu ısı büzüşmeli borular ile %100 izole edilmelidir.
Kuyu pompasının topraklaması kuyu muhafaza (sondaj) borusuna yapılabilir mi?
Bu son derece tehlikeli ve standart dışı bir uygulamadır. Kuyu boruları zamanla oksitlenebilir veya sürekliliği kopabilir. Panonun ve sistemin topraklaması, bağımsız bir hat çekilerek standartlara uygun bir galvaniz topraklama çubuğuna bağlanmalıdır.
Pano içindeki kondansatör arızalanırsa dalgıç pompa nasıl tepki verir?
Kondansatör patlar, şişer veya kapasitesini yitirirse motor gerekli kalkış momentini (suni faz farkını) üretemez. Şalter açıldığında motordan sadece “uğultu” sesi gelir, mil dönmez ve çok kısa süre içinde yüksek demeraj akımı çekerek termik röleyi attırır.
Kuyu pompası için kablo kesiti seçerken sadece motor gücü yeterli midir?
Hayır, motor gücü (kW) tek başına yeterli bir veri değildir. Elektrik panosundan kuyu tabanındaki motora kadar olan toplam kablo metrajı hesaba katılmalıdır. Mesafeye bağlı “gerilim düşümü” hesaplanarak motorun tam voltajla beslenebileceği uygun kalınlıkta TTR veya H07RN-F kauçuk kablo seçilmelidir.
Pano dizaynında kontaktör akımı, pompanın etiket akımına eşit mi seçilmelidir?
Dalgıç pompalar ve asenkron motorlar kalkış anında, etiketlerinde yazan nominal akımın 3 ila 5 katı arası demeraj (kalkış) akımı çekerler. Kontaktör kontaklarının yapışmaması ve uzun ömürlü olması için şalt malzemeleri, pompanın etiket akımından en az %20-30 daha yüksek dayanım kapasitesine sahip olmalıdır.
