Endüstriyel tesislerde, tarımsal sulama sistemlerinde veya kompleks otomasyon projelerinde birden fazla motorun aynı panodan beslenmesi standart bir uygulamadır. Ancak, bu motorların güvenli bir şekilde çalıştırılması, kısa devre ve aşırı gerilim gibi tehlikelerden korunması kusursuz bir pano tasarımı gerektirir. Bir panoda motorları sadece çalıştırmak yeterli değildir; TMŞ (Termik Manyetik Şalter), uygun tipte sigortalar (W otomat), dayanıklı kontaktörler ve şebeke dalgalanmalarına karşı kalkan görevi gören Entes Gkrc-02 gibi gerilim koruma rölelerinin doğru projelendirilmesi şarttır. 4 Motorlu Elektrik Panosu Bağlantı Şeması içeriği ve Gkrc-02 ile desteklenmiş pano detayları..
Bu detaylı rehberimizde, dört adet trifaze motoru barındıran bir elektrik panosunun hem güç devresi hem de kumanda devresi tasarımını baştan sona inceliyoruz. Anahtar teslim bir pano kurulumunda şalt malzemesi seçiminden kablo kesitlerine kadar ihtiyacınız olan tüm teknik detayları bu makalede bulabilirsiniz.
4 Motorlu Kompleks Pano Şeması: Güç ve Kumanda Mantığı

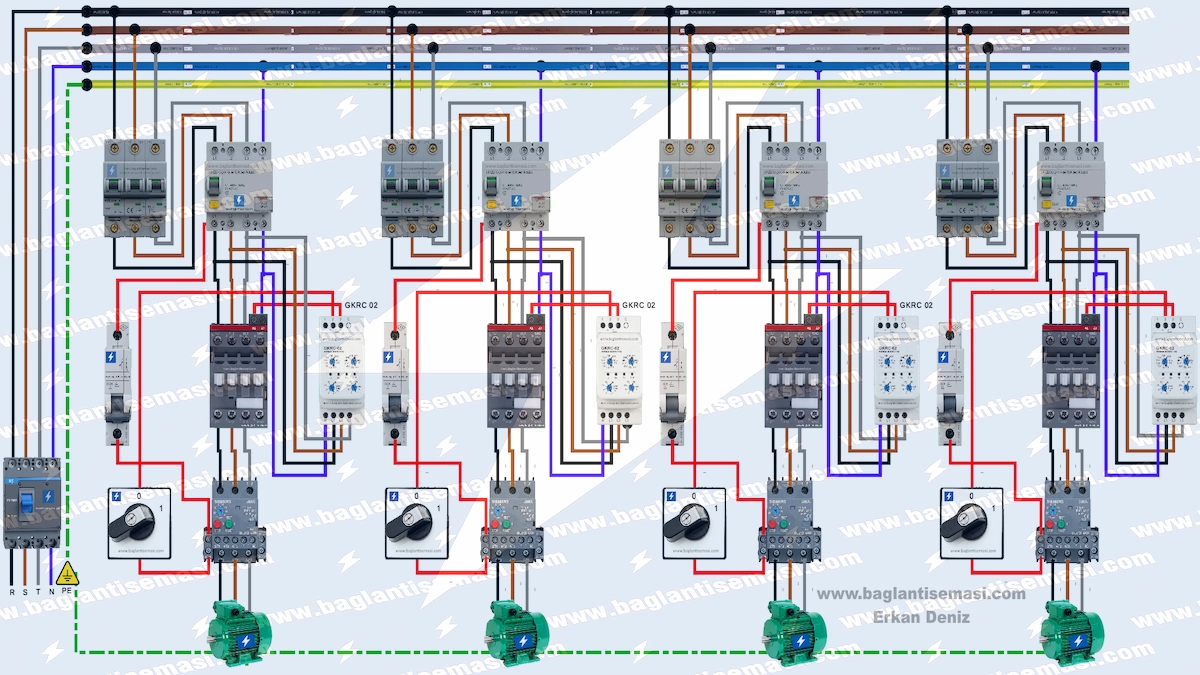

Birden fazla motorun kontrol edildiği panolarda sistem iki ana damardan oluşur: Yüksek akımın geçtiği güç devresi ve sistemi yöneten kumanda (otomasyon) devresi. Aşağıdaki şemada, ana dağıtım barasından beslenen dört bağımsız motorun güç aktarımı ve koruma mekanizmalarını net bir şekilde görebilirsiniz.
Sistemin akışını teknik olarak okuduğumuzda şu sıralamayı takip ederiz:
- Ana Giriş (TMŞ): Şebekeden gelen R, S, T (L1, L2, L3) fazları ve Nötr, ilk olarak panonun ana şalterine girer. Bu şalter, tüm panonun enerjisini tek hamlede kesebilen ve ana besleme hattını kısa devrelere karşı koruyan bileşendir.
- Bara Sistemi ve Dağıtım: TMŞ’den çıkan enerji, panonun üst kısmındaki bakır baralara iletilir. Dört motorun her biri enerjisini bu ortak baradan alır.
- Lokal Motor Koruması (W Otomatlar): Her motor dalı için baradan alınan üç faz, önce 3 kutuplu bir sigortaya (motor koruma şalteri veya C tipi otomat) girer. Bu sayede 3. motorda oluşan bir kısa devre sadece o motorun sigortasını attırır, diğer motorlar çalışmaya devam eder.
- Anahtarlama Elemanı (Kontaktör): Sigortadan çıkan enerji, kontaktörün L1, L2, L3 güç kontaklarına girer. Kontaktör, kumanda devresinden (pako şalter veya start butonu) sinyal aldığında kontaklarını kapatarak enerjiyi motora iletir.
- Gerilim ve Faz Koruması (Gkrc-02): Kontaktöre paralel olarak bağlanan Entes GKRC-02, şebeke gerilimini sürekli izler. Şebekede bir faz koptuğunda veya gerilim tehlikeli sınırlara ulaştığında kontaktörün bobin enerjisini keserek motorun kavrulmasını önler.
Elektrik Panosunda Kullanılan Şalt Malzemeleri ve Kablo Seçim Tablosu
Doğru mühendislik, doğru malzeme seçimiyle başlar. Güvenli ve uzun ömürlü bir 4 motorlu pano için rastgele malzeme kullanılamaz. Motorların çekeceği demeraj (kalkış) akımları ve nominal çalışma akımları hesaplanarak şalt malzemeleri seçilmelidir. Ayrıca tesisatın ısınmaması için kablo kesit hesabı normlara uygun yapılmalıdır.
Aşağıdaki tablo, ortalama 4 kW (5.5 HP) gücündeki 4 ayrı motoru besleyecek standart bir endüstriyel pano için referans değerleri içermektedir:
| Donanım / Ekipman | Pano İçindeki Görevi | 4 kW Motor İçin Önerilen Teknik Değerler |
|---|---|---|
| Termik Manyetik Şalter (TMŞ) | Tüm panonun ana koruması ve yük ayırıcısıdır. Toplam akıma göre seçilir. | 63A veya 80A, 3 Kutuplu, 25kA Kesme Kapasiteli TMŞ |
| Motor Koruma Sigortası (W Otomat) | Sadece bağlı olduğu motorun hattını kısa devrelere karşı korur. | 3x16A veya 3x20A (Kesinlikle C Tipi Gecikmeli) |
| Kontaktör | Kumanda sinyali ile güç hatlarını kapatıp açan elektromekanik anahtardır. | 12A veya 18A (AC3 Sınıfı), 220V AC Bobinli Kontaktör |
| Gerilim Koruma Rölesi | Şebekedeki voltaj dengesizlikleri, faz kaybı ve faz sırasını denetler. | Entes GKRC-02 veya muadili asimetri rölesi |
| Termik Röle (Opsiyonel) | Motorun mekanik zorlanmalardan dolayı aşırı akım çekmesi durumunda devreyi keser. | 7 – 10A Ayar Sahalı Termik Röle |
| Güç Kablosu (Bara – Kontaktör – Motor) | Motorun çektiği yüksek akımı taşıyan ana tesisat kabloları. | Baradan kontaktöre 4 mm² NYAF, Kontaktörden motora 4×2.5 mm² TTR/NYY |
| Kumanda Kablosu ve Sigortası | Sadece otomasyon elemanlarını besleyen düşük akımlı hat. | 1x2A veya 4A (B Tipi) Sigorta / 1 mm² Kırmızı-Siyah NYAF Kablo |
Kontaktör ve Motor Koruma Şalteri (Sigorta) Uyumunun Önemi
Bir panoda en sık yapılan hata, aydınlatma devrelerinde kullanılan B tipi hızlı sigortaların motor devrelerinde de kullanılmasıdır. Asenkron motorlar ilk kalkış anında (demeraj) nominal akımlarının 5 ile 8 katı arası akım çekerler. Bu nedenle motor linyelerinde daima ani akımlara dayanıklı C veya D tipi gecikmeli sigortalar tercih edilmelidir.
Aynı şekilde kontaktör seçimi de hayati bir konudur. Etikette yazan AC1 akımı ısıtıcılar ve aydınlatma içindir. Motor süreceğiniz bir kontaktör alırken kataloğundaki AC3 kullanma sınıfı akım değerini referans almalısınız. Zayıf seçilmiş bir kontaktörün platin kontakları zamanla ark yaparak yapışır; bu da motorun siz durdurmak isteseniz bile durmamasına ve yanmasına sebep olabilir.
Sistemin Gözcüsü: Entes GKRC-02 ve Kumanda Devresine Entegrasyonu
Güç devresini baralarla, sigortalarla ve kontaktörlerle kurduk. Peki şebeke dışarıdan kusurlu gelirse ne olacak? Bir trafodan kaynaklı olarak fazlardan biri koptuğunda (L2 gitti diyelim), motor diğer iki faza yüklenerek çalışmaya çalışır ve saniyeler içinde bobinleri kavrularak yanar. İşte bu senaryoyu önlemek için kumanda devresine gerilim koruma rölesi bağlantı şeması kurallarına uygun bir entegrasyon yapılmalıdır.
Panomuzun başrollerinden olan Entes Gkrc-02, kumanda devresinde adeta bir “onay mercii” gibi çalışır. Kumanda sigortasından çıkan L fazı, doğrudan pako şaltere gitmez. Önce GKRC-02’nin ortak (2) ucuna girer. Röle şebekede faz sırası, asimetri veya voltaj sorunu görmezse açık kontağını (3) kapatır ve elektriğin pako şaltere gitmesine izin verir. Pako şalter 1 konumuna alındığında ise enerji kontaktörün A1 bobin ucuna ulaşır ve motor start alır. Şebekede bir sorun olursa röle kontağı açar, A1’in enerjisi kesilir ve motor güvende kalır.
Eğer panonuzda mekanik aşırı yükleri de izlemek istiyorsanız, kumanda fazını pako şalterden sonra termik röle kapalı kontağından (95-96) geçirerek kontaktöre ulaştırmanız tam koruma sağlayacaktır.

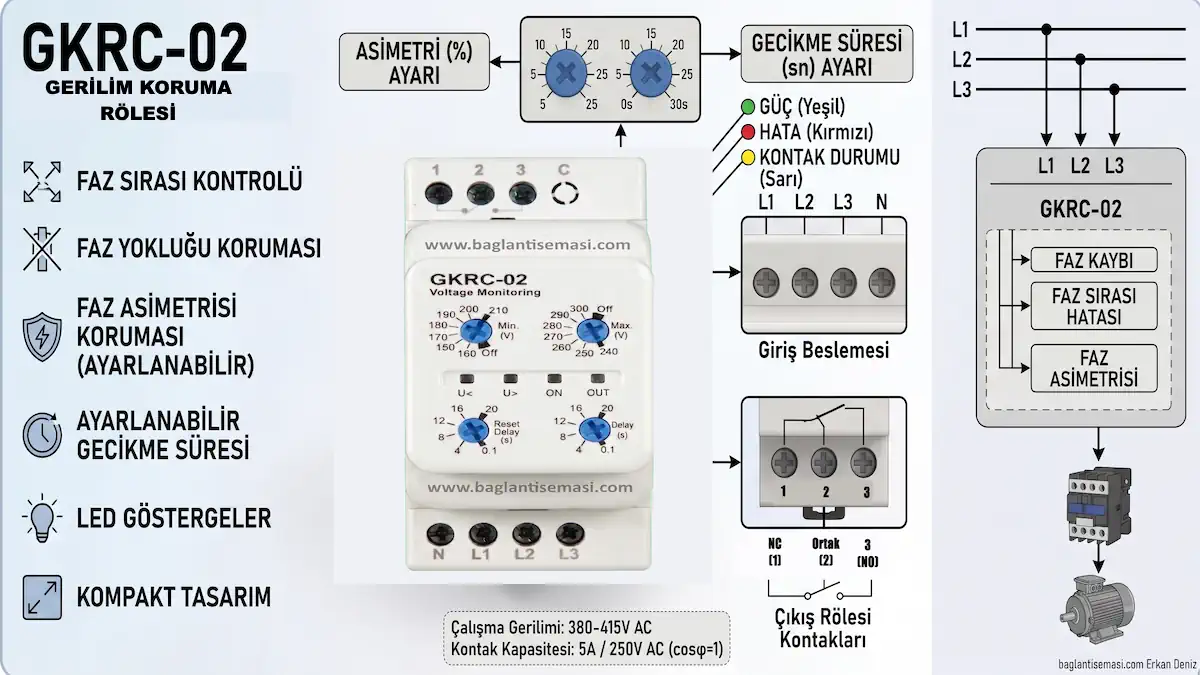

Entes GKRC-02 İnce Ayarları: Asimetri ve Gecikme Süreleri
Panonuz ne kadar kaliteli malzemelerle dizilmiş olursa olsun, röle üzerindeki potansiyometre ayarları tesisinize uygun yapılmamışsa sistem verimsiz çalışır.
Ön panelde yer alan ayar kadranlarının teknik işlevleri şöyledir:
Asimetri (%) Trimpotu
Asimetri, fazlar arası gerilim eşitsizliğidir. Motorların sargılarında dengesiz manyetik alan yaratır ve aşırı ısınmaya sebep olur. Gkrc-02 üzerinde bu ayar %5 ile %25 arasında değiştirilebilir. Standart bir su pompası veya fan motoru için asimetri toleransı %15 – %20 aralığına ayarlanmalıdır. Asimetri limitini %5 gibi çok dar bir banda çekerseniz, çevredeki başka büyük makinelerin devreye girmesiyle yaşanan ufak dalgalanmalarda bile panonuz motoru durdurur ve iş sürekliliğiniz aksar.
Gecikme Süresi (sn) ve Reset Ayarları
Endüstriyel şebekelerde milisaniyelik gerilim çökmeleri (Voltage Sag) çok sık yaşanır. Cihazın üzerindeki “Delay” (Gecikme) ayarı, rölenin hatayı gördüğü an ile kontaktörü bıraktırdığı an arasındaki süredir. Bu süreyi 2-3 saniye olarak ayarlamak, şebekedeki geçici anlık dalgalanmalarda (örneğin yan fabrikadaki pres makinesi kalkarken voltajın 1 saniyeliğine düşmesi) motorlarınızın gereksiz yere duruş yapmasını (röle zıplamasını) önler. Hata geçtikten sonra sistemin kendini toparlayıp tekrar devreye girme süresi (Reset Delay) ise sistemin dinlenmesi için 4-5 saniye bandında tutulabilir.
Teknik Uyarılar ve Standartlar
Çok motorlu panoların tasarımında, pano içi kablo kanallarının düzeni, zayıf akım (kumanda) ile kuvvetli akım (güç) kablolarının elektromanyetik parazit (EMI) yaratmaması için ayrılması oldukça önemlidir. Ayrıca pano gövdesi ve tüm motor şaseleri kesinlikle eş potansiyel topraklama barasına bağlanmalıdır. (Tesisatınızın genel güç gereksinimlerini belirlerken monofaze pano tasarımlarından farklı olarak trifaze sistemlerde yük dengelemesine maksimum özen gösterilmelidir.)
Elektrik panolarının standartlara uygunluğu ve şalt cihazlarının koruma karakteristikleri hakkında uluslararası referansları incelemek, pano projelendirme vizyonunuzu geliştirecektir. Alçak gerilim anahtarlama ve kontrol düzenleri donanımları için belirlenen IEC standartları hakkında Elektrik Mühendisleri Odası (EMO) tarafından yayınlanan teknik şartnamelere ve EMO Alçak Gerilim Pano Teknik Standartları ve Yönetmelikleri dokümanına göz atarak projenizi mevzuata uygun şekilde sertifikalandırabilirsiniz.
4 Motorlu, Gkrc-02 Gerilim Koruma Röleli, Kontaktörlü Elektrik Panosu Güç ve Kumanda Devresi Hakkında Sıkça Sorulan Sorular (SSS)
GKRC-02 rölemde kırmızı ışık yanıyor ama kontaktör çekmiyor, sorun nedir?
Sahada en sık karşılaştığımız durumlardan biridir bu. Kırmızı ışık, rölenin şebekede bir anormallik (faz eksikliği, ters faz veya voltaj dengesizliği) yakaladığını söyler. Cihaz motoru yanmaktan kurtarmak için bilerek kontaktörün bobin enerjisini keser. Şebeke gerilimlerini bir ölçü aletiyle kontrol edin; fazlardan biri kopmuş veya röle üzerindeki asimetri ayarınız şebekenizin normal dalgalanmaları için fazla hassas kalmış olabilir.
Motorları korumak için normal ev tipi B sınıfı sigorta kullansam olur mu?
Kesinlikle hayır. Asenkron motorlar ilk kalkış anında (demeraj) normal çalışma akımlarının 5-6 katına kadar anlık akım çekerler. Eğer panoda aydınlatma linyelerinde kullandığımız B tipi (hızlı) sigortalardan takarsanız, motor her start aldığında sigorta anında atacaktır. Panonuzda mutlaka C tipi (gecikmeli) otomatlar veya doğrudan motor koruma şalterleri kullanmalısınız.
Panoda zaten ana şalter (TMŞ) var, her motor için ayrı ayrı sigorta koymak şart mı?
Evet, şarttır. TMŞ tüm panonun ana beslemesini yüksek akım ve genel kısa devrelere karşı korur. Ancak diyelim ki panoya bağlı sadece 3 numaralı motorunuzda bir kısa devre oluştu. Her motorun kendi sigortası olmazsa, ana şalter atarak sağlam çalışan diğer 3 motoru da gereksiz yere durdurur. Her motora kendi gücüne uygun ayrı sigorta koymak, arızayı sadece o hatla sınırlamak açısından hayati önem taşır.
Fabrika ortamında voltaj çok dalgalanıyor ve motorlar sürekli dur-kalk yapıyor. Röle ayarlarından bunu nasıl çözerim?
Özellikle sanayi bölgelerinde, komşu tesislerdeki büyük makineler devreye girerken şebekeyi milisaniyelik olarak çöktürür. GKRC-02 gibi cihazlardaki ‘Gecikme Süresi’ (Delay) potansiyometresi tam olarak bu iş içindir. Bu süreyi 0’dan 2-3 saniye bandına çekerseniz, röle bu tür anlık ve tehlikesiz voltaj oynamalarını görmezden gelir. Böylece motorlarınızın gereksiz yere zıplamasını engellemiş olursunuz.
Sistemde gerilim koruma rölesi varken panoya bir de termik röle eklememe gerek var mı?
İkisi tamamen farklı görevler üstlenir, bu yüzden evet, var. Gerilim rölesi dışarıdan (şebekeden) gelen elektriğin kalitesini ve yönünü denetler. Termik röle ise motorun mekanik zorlanmalarını takip eder. Örneğin; kuyu pompanızın çarkına taş sıkışırsa motor aşırı akım çeker ve bu durumu şebeke rölesi değil, termik röle fark edip devreyi keser. Kusursuz bir pano için bu iki koruma donanımı kumanda devresinde birbirini tamamlayacak şekilde kullanılmalıdır.
