Evlerde, ofislerde veya endüstriyel alanlarda elektrik tesisatının en temel yapı taşlarından biri priz bağlantısıdır. İster yeni bir inşaatta sıva altı priz montajı yapıyor olun, ister ihtiyacınıza göre bir uzatma kablosu hazırlıyor olun; topraklı priz bağlantısı teknik standartlara ve iş güvenliği kurallarına harfiyen uyularak yapılmalıdır.
Bu rehberde, “priz nasıl bağlanır?”, “3’lü priz kablosu nasıl bağlanır?” ve “anahtarlı grup priz montajı” gibi en çok merak edilen soruların yanıtlarını, sektör standartlarına uygun hazırlanmış detaylı bağlantı şemaları üzerinden inceleyeceğiz.
Elektrik Tesisatında İş Güvenliği ve Temel Kurallar
Herhangi bir bağlantı işlemine başlamadan önce alınması gereken fiziksel tedbirler, işin kendisinden çok daha önemlidir. Priz montajı veya değişimi yaparken şu adımları kesinlikle atlamamalısınız:
1. Enerjiyi Kesin: Çalışacağınız hattın bağlı olduğu sigortayı (V-Otomat) mutlaka indirin. Sadece lamba anahtarını kapatmak yeterli değildir.
2. Kontrol Kalemi Kullanın: Enerjiyi kestiğinizden emin olsanız bile, klemenslere veya çıplak iletkenlere dokunmadan önce kontrol kalemi veya multimetre ile faz hattında elektrik olup olmadığını test edin.
3. Uygun İletken Seçimi: Grup priz uzatmalarında veya sıva altı linyelerinde çekeceğiniz yüke uygun kesitte (genellikle priz linyeleri için 3×2,5 mm² NYM veya TTR) kablo kullanın.
4. Elektrik güvenliğinin en kritik parçalarından biri de: Tesisatınızdaki kaçak akım korumasıdır. Priz tesisatınızın tam korumalı çalışması için kaçak akım koruma rölesi bağlantı şeması başlıklı rehberimizi de mutlaka incelemelisiniz. Merakınız ya da ilginiz varsa mutlaka Akıllı İnvertörlü Off-Grid Güneş Panelleri Bağlantı Şeması ve Kurulum Rehberi mizi incelemelisiniz.
Priz Bağlantılarında Evrensel Kablo Renk Kodları
Priz kablo renkleri, bağlantının hatasız yapılabilmesi için uluslararası standartlara bağlanmıştır. Faz, nötr ve toprak renkleri tespiti doğru yapılmadan klemens bağlantısına geçilmemelidir:
Faz Kablosu (Canlı Uç): Elektriğin geldiği iletkendir. Genellikle Kahverengi, Siyah veya Gri renktedir.
Nötr Kablosu: Akımın devreyi tamamlayıp geri döndüğü hattır. Standardı Mavi renktir.
Toprak Kablosu: Cihazlardaki olası elektrik kaçaklarını toprağa ileten hayati güvenlik hattıdır. Daima Sarı-Yeşil çizgilidir.
Topraklama sistemlerinin evrensel standartları ve çalışma mantığı hakkında daha detaylı teorik bilgi için Vikipedi Topraklama sayfasını inceleyebilirsiniz.)
Sıva Altı Topraklı Priz Bağlantısı Nasıl Yapılır?
Öncelikle elektriğin kapalı olduğundan emin olun… Duvar içindeki buatlardan kasalara borular aracılığı ile gelen sortilerin prize bağlanması işlemi, dikkatli ve sıkı bir klemens montajı gerektirir. Uygun renk ve özellikteki kablolar uygun klemenslere bakır uçlar dışarıda kalmayacak kadar soyulduktan sonra girilmeli ve sıkılmalıdır.
Gerekli El Aletleri ve Malzemeler
Yıldız ve düz uçlu yalıtkan tornavida takımı, kontrol kalemi
Kablo soyucu veya yan keski, pense
Sıva altı topraklı priz mekanizması ve çerçevesi

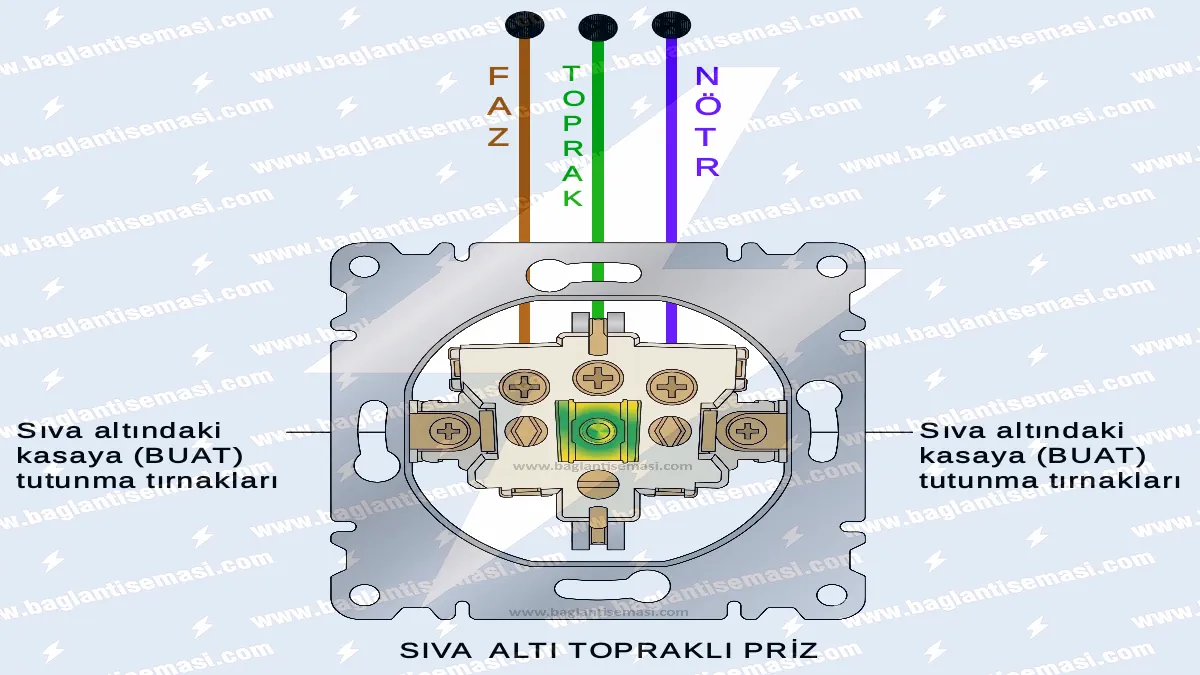

Adım Adım Sıva Altı Priz Montajı
1. Kabloların Hazırlanması: Kasadan (priz yuvası) çıkan Faz, Nötr ve Toprak kablolarının uçlarını yan keski yardımıyla bakır dışarıda kalmayacak kadar soyun. İletken bakırın zedelenmemesine özen gösterin.
2. Klemens Bağlantıları: Sıva altı prizin arka mekanizmasında üç adet giriş bulunur. Sarı-Yeşil renkli toprak kablosunu mutlaka orta klemense (topraklama klemensine) bağlayın. Faz ve Nötr kablolarını ise sağ ve sol klemenslere bağlayabilirsiniz (Alternatif akımda faz ve nötrün sağda veya solda olması prizin çalışmasını etkilemez, ancak toprağın ortada olması zorunludur).
3. Prizin Kasaya Sabitlenmesi: Kablo klemens vidalarını iyice sıktıktan sonra prizi sıva altı kasaya oturtun. Şemada da görüldüğü üzere, yanlardaki sıva altı kasa tutunma tırnaklarının vidalarını sıkarak mekanizmanın duvara sıkıca tutunmasını sağlayın.
Üçlü Topraklı Grup Priz (Uzatma Kablosu) Bağlantısı
İhtiyaca göre özel uzunluklarda (örneğin 5 metre, 10 metre) üçlü priz kablosu nasıl bağlanır sorusu, hem ev kullanıcılarının hem de atölye çalışanlarının en sık karşılaştığı durumlardan biridir. Özellikle ev ve iş yerlerinde doğru ve standart bağlantılar uygulanmadığı takdirde yangınlara ya da cihazların bozulmasına sebep olabilirler.

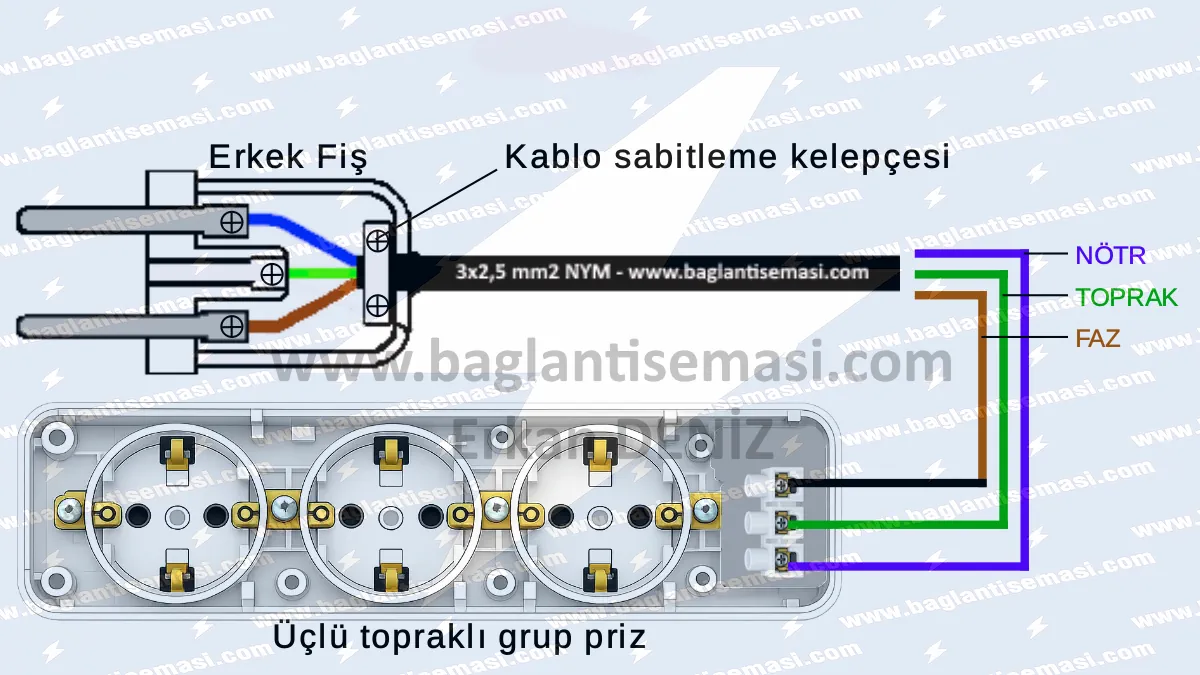

Üçlü Grup Priz Bağlantısı Şeması
Üçlü grup prizlerde (üçlü seyyar kablo ya da üçlü uzatma kablosu), Erkek fişten gelen kablolar hiçbir kesiciye uğramadan doğrudan priz klemenslerine bağlanır.

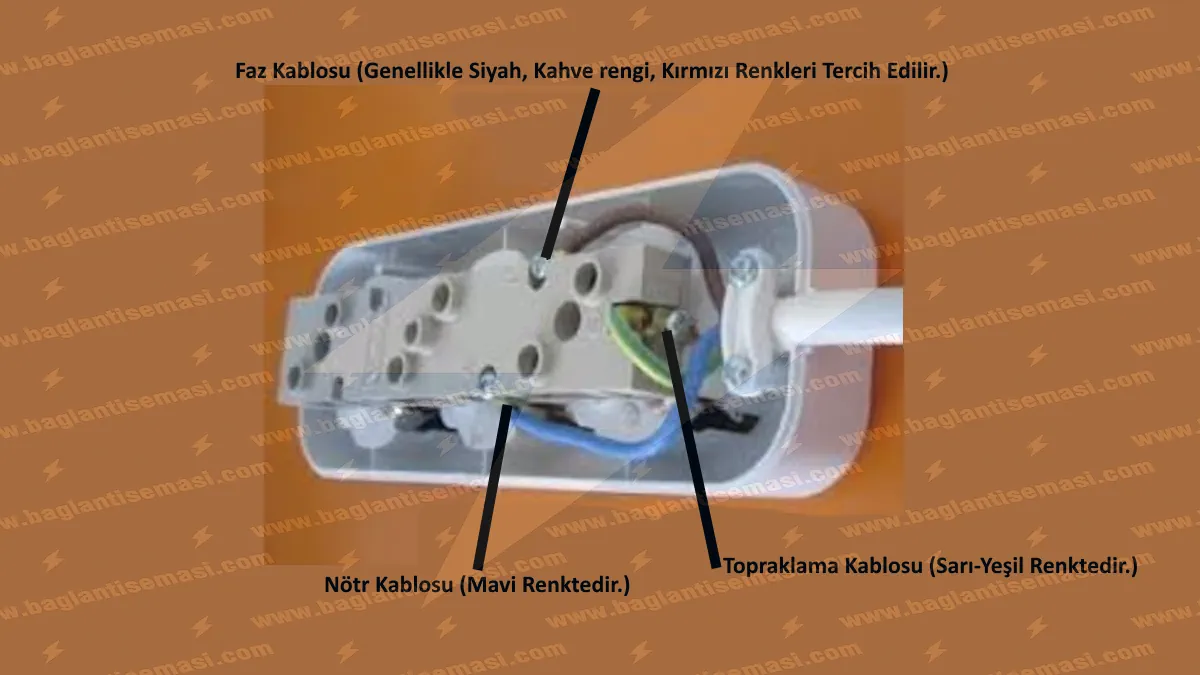

Üçlü grup prizlerde Faz (Kahverengi) ve Nötr (Mavi) kablolarını dıştaki iki baraya, Toprak (Sarı-Yeşil) kablosunu ise mutlaka ortadan geçen topraklama barasına vidalayın. Gevşek bağlantıların ark (kıvılcım) ve ısınma yapacağını unutmayın; vidaları tam sıktığınızdan emin olun.
Şemada görüleceği üzere; erkek fiş ve üçlü grup prizimizde topraklama kablosu orta klemense yani topraklama klemensine bağlanmıştır. Yukarıda belirttiğimiz gibi faz ve nötr yani kahve ve mavi kablonun sağ ya da solda olmaları prizlerin çalışmasına bir engel oluşturmamaktadır. Kısacası; Alternatif akımda faz ve nötr’ün yeri fark etmez.

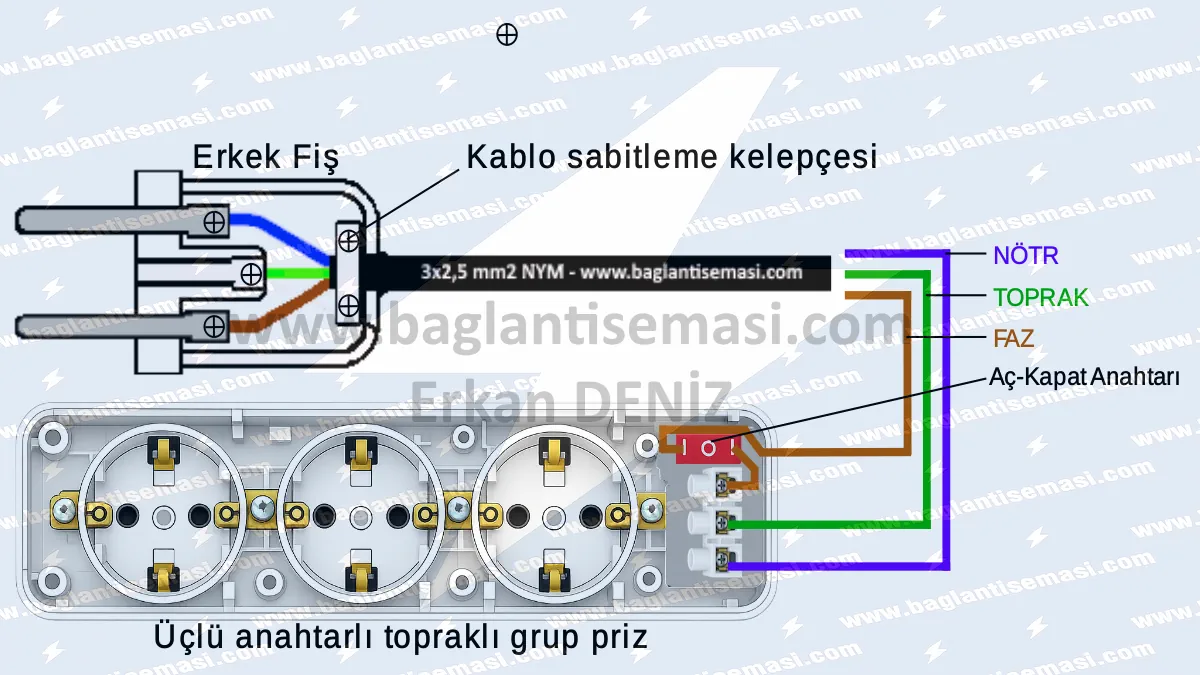

Aç-Kapat Anahtarlı Üçlü Grup Priz Bağlantısı
Anahtarlı grup priz montajı, kullanılmayan zamanlarda cihazların enerjisini tek tuşla kesmek için oldukça avantajlıdır. Tıpkı aydınlatma sistemlerinde kullandığımız anahtarlar gibi üçlü grup üzerinde bulunan genellikle kırmızı ya da siyah düğme, uzatma kablonuzun enerjisini açmaya ya da kapatmaya yarar. (Doğru bağlantı yapıldıysa).
üstteki üçlü grup priz bağlantı şemaları incelendiğinde aradaki tek farkın kırmızı renkli aç kapat anahtarı olduğu fark edilecektir. Burada önemli nokta şudur ; Erkek fişten gelen faz kablosu (Canlı Uç) kahverengi, prizlerin giriş klemensine girmeden önce anahtar üzerinden geçerek kısa bir kablo köprüsü ya da fabrikasyon bir bakır bara ile grup prizin ilgili klemensine ulaşmıştır. Bu sayede bu düğme sayesinde üçlü grup prizinizin çalışmasını ya da kapanmasını sağlayabilirsiniz. Diğer iki kablo, nötr (mavi) ve topraklama (sarı-yeşil) aynı klemenslerine kesintiye uğramadan girilmiştir.
Erkek Fiş Bağlantısı Nasıl Yapılır ?
Erkek fiş de tıpkı grup prizlerde olduğu gibi (Üstteki şemada görüleceği üzere) 3 adet klemense sahiptir. Faz ve nötr klemensleri sağ ve solda olmak üzere, topraklama klemensi yine ortadadır. Tıpkı priz bağlantılarında olduğu gibi erkek fiş bağlantılarında da topraklama kablosu (sarı-yeşil) orta klemense zorunlu olarak girilmelidir. Faz ve nötr için sağ ya da solda olmaları birşeyi değiştirmez. Erkek fiş bağlantılarında da klemenslerin düzgün şekilde sıkıldığından emin olunmalıdır. Ayrıca Üstteki şemada işaretlendiği üzere kablo sabitleme kelepçesinin kablo üzerine sabitlenmesi ve uygun sertlikte sıkılması, fişin duvardaki prizden çıkarılması takılması durumlarında klemenslere yük binmemesi ve kopmalara sebep olmaması için önemli bir detaydır.
Priz Bağlantılarında En Sık Yapılan Hatalar
- Sıfırlama Hatası: Toprak hattı olmayan eski tesisatlarda nötr hattının topraklama klemensine köprülenmesi (sıfırlama) ölümcül bir hatadır. Nötr hattında yaşanacak bir kopukluk, cihazın metal gövdesine doğrudan faz enerjisi verebilir.
- Gevşek Bağlantı (Kötü Temas): Priz arızalarının ve yangınların %80’i klemens vidalarının tam sıkılmamasından kaynaklanır. Gevşek kalan kablo, akım çektikçe ısınır ve plastiği eritmeye başlar.
- İzolasyonun Fazla Soyulması: Kablo uçlarını 1 cm’den fazla soymak, çıplak bakırın klemens dışında kalarak kısa devreye sebep olmasına yol açabilir. Sadece klemense girecek kadar yalıtkanı sıyırmak esastır.
Elektrik tesisatındaki tüm bu adımları, teknik standartlardan ödün vermeden uygulamak uzun ömürlü ve güvenli bir kullanım sunar. İşi şansa bırakmayın…
Üçlü Grup Prizlerde Arıza Tespiti ve Onarımı
Üçlü grup prizlerde erkek fişin prizden çekilmesi, ya da seyyar kabloların sürüklenmesi ve dış ortam + insan faktörleri ile ya da evcil hayvanlar yolu ile pek çok arıza ile karşılaşılabilmektedir. Bilen birileri için bu arızaların tespiti ve onarımı nispeten kolay olsada amatör bir başkası için bu durum içinden çıkılmaz bir hal alabilir. Burada anlatacağımız adımları sırasıyla takip ederseniz üçlü seyyar kablonuzdaki arızayı kesinlikle tespit edebilirsiniz.
- Öncelikle kablo üzerinde göz ile görülebilir bir deformasyon olup olmadığını kontrol ediniz.Özellikle iç damarların ve bakırların göründüğü deformasyonlar çok önemlidir ve o kablonun yenilenmesi bantlanmasından çok daha sağlıklıdır.
- Kablo üzerinde herhangi bir deformasyon yok ise erkek fiş ve üçlü grup priz üzerinde göz ile görülebilir bir kırık ya da açıklık veya yanma, erime olup olmadığına bakınız. Böyle bir durum var ise ilgili aparatın yenisi ile değiştirilmesi en sağlıklı çözümdür.
- üstte sıraladığımız iki kontrolden de geçen üçlü grup priz ve erkek fişiniz ile kablonuz ilk etapta sağlam kanaati ile sıradaki testimize geçebiliriz.
- İç damarların sağlam yani kopuk olup olmadığı kontrolü; Burada en güvenilir yöntem enerji olmadan yani erkek fişiniz herhangi başka bir prize takılı olmadan ölçü aletinin kısa devre testi ile kontrol edilmesidir. Ancak elinizde ölçü aleti olmadığını varsayarak, tüm güvenlik tedbirlerini alıp erkek fişinizi, enerjili olan başka bir prize takın. Kontrol kalemi ile üçlü grup prizinizin üzerinde bulunan erkek fiş yuvalarını tek tek kontrol edin ve aynı sıradaki deliklerin enerjilenip enerjilenmediğini göz ile görünüz. Uzatma kablonuzun aynı sıradaki tüm deliklerinde enerji var ise, tam karşısındaki deliklerin tümünde hiçbir şekilde enerji görmemeniz gerekmektedir. Bu durumdayken topraklama için topraklama bakırlarını kontrol kalemi ile kontrol edin ve orada da enerji olmadığını görün. Aksi durumlarda kablonuz ya da erkek fiş ya da grup priziniz arızalıdır. Eğer bu şartlar sağlandıysa;
- Erkek fişinizi enerjili prizden çekin ve uçların yönü değişecek şekilde ( Sağdaki iletken demir sola ve soldaki sağa gelecek şekilde tekrar takın.) Az önceki kontrol kalemi ile yaptığınız testleri tekrar yapın. Bunu yaparken enerji gördüğünüz deliklerin tam karşıya geçtiğini ve boş olarak gördüğünüz deliklerinde aynısını yaptığını görürseniz ve topraklama bakırlarında enerji yok ise Seyyar uzatma kablonuz sağlamdır. Herhangi bir şartın sağlanmaması durumunda;
- Örneğin ikinci takışınızda faz (canlı uç) hiç göremediniz; Bu durumda erkek fiş ya da grup priz klemenslerinde kablo ucu yerinden çıkmış ya da kopmuş olabilir.
- Ya da topraklama bakırları üzerinde enerji gördünüz (kontrol kalemi ışığı yardımı ile) Bu durumda topraklama kablonuzun üzerine yine erkek fiş ya da grup priziniz içerisinde kısa devre var olduğu anlamına gelir.
- Erkek fiş ve seyyar kablo klemenslerini göz ve el yordamı ile (enerjiyi keserek) kontrol ettiğinizde eğer bir gevşeklik yanma ya da kopukluk fark etmediyseniz;
- Seyyar kablonuzun iç damarlarında kopma ya da soyulma oluşmuş demektir.
- Anahtarlı grup prizlerde aynı kontrolleri anahtar açık ve kapalı konumunda yapın ve anahar klemenslerindeki kablo uçlarının kopuk ya da gevşek olmadığından emin olun.
- Yeni bir seyyar uzatma kablosu yapmak ya da üstteki devre şemalarını kullanabilirsiniz.
RGB LED Bağlantı Şeması ve Kontrol Cihazı (Controller) Kurulum Rehberi mizde bağlantı şemalarımızı incelemenizi yorum, öneri ve eleştrilerinizi bizimle paylaşmanızı öneririz.
Priz Bağlantıları Hakkında Sıkça Sorulan Sorular
Faz ve nötr kabloları ters bağlanırsa priz çalışır mı?
Evet, evlerimizde kullandığımız alternatif akım (AC) şebekesinde faz ve nötr kablolarının klemenslerde sağda veya solda (yer değiştirerek) bağlanması cihazların çalışmasını engellemez. Ancak topraklama kablosunun (Sarı-Yeşil) kesinlikle ortadaki topraklama barasına bağlanması zorunludur.
Priz tesisatında “sıfırlama” yapmak neden tehlikelidir?
Sıfırlama, topraklama hattı bulunmayan eski tesisatlarda nötr kablosunun topraklama klemensine köprülenmesi işlemidir. Bu son derece ölümcül bir hatadır. Şebekede veya tesisatta nötr kablosu koparsa, cihaza gelen faz enerjisi doğrudan dış metal gövdeye iletilir ve ciddi elektrik çarpması riski doğurur.
Üçlü uzatma prizlerinde neden kalın kablo (3×2,5 mm²) kullanılmalıdır?
Priz linyelerinden ütü, ısıtıcı veya çamaşır makinesi gibi yüksek akım çeken cihazlar beslenebilir. Kesiti düşük (örneğin 3×1,5 mm² veya daha ince) kablolar yüksek akım altında ısınır, yalıtkanı eritir ve yangına sebep olabilir. Güvenli bir priz tesisatı için standart iletken kesiti 3×2,5 mm² olmalıdır.
Prizden neden cızırtı sesi veya yanık kokusu gelir?
Bu durumun temel sebebi klemens vidalarının tam sıkılmamış olması veya zamanla gevşemesidir. Gevşek bağlantı noktasında akım atlarken “ark” (kıvılcım) oluşturur. Bu ark, zamanla plastiği eriterek cızırtı sesine ve yanık kokusuna neden olur. Böyle bir durumda priz acilen değiştirilmeli veya vidalar sıkılmalıdır.
Anahtarlı üçlü prizde anahtarın nötr hattına bağlanması soruna yol açar mı?
Kesinlikle yol açar. Anahtar mekanizmasından sadece faz (elektrik olan) hattı geçirilmelidir. Eğer anahtar nötr hattına bağlanırsa, anahtarı kapattığınızda cihaz çalışmayı durdurur ancak prizin ve cihazın içinde hala tehlikeli faz gerilimi bulunmaya devam eder. Bu durum bakım sırasında çarpılmalara neden olabilir.
Priz montajı yaparken elektrik çarpmasından korunmanın en kesin yolu nedir?
En kesin yol, sadece çalışılan linyenin değil, doğrudan sayacın yanındaki ana sigortanın veya evin girişindeki Kaçak Akım Koruma Rölesinin indirilmesidir. Enerjiyi kestiğinizden %100 emin olsanız dahi, çıplak kablolara dokunmadan önce kaliteli bir kontrol kalemi ile tüm uçları test etmek hayat kurtarır.
Topraklı priz ile topraksız priz arasındaki farkı nasıl anlarım?
Topraklı prizlerin yuvarlak iç haznesinin alt ve üst kısmında karşılıklı duran metal “tutunma tırnakları” (toprak baraları) bulunur. Cihazın fişini taktığınızda bu metal tırnaklar, fişteki yivlere oturarak koruma devresini tamamlar. Topraksız prizlerde ise sadece faz ve nötr için iki adet delik bulunur, metal koruma tırnakları yoktur.
Bir üçlü prize kapasitesinden fazla cihaz takılırsa ne olur?
Standart ev tipi topraklı prizler genellikle maksimum 16 Amper (yaklaşık 3500 Watt) yüke dayanacak şekilde tasarlanır. Tek bir üçlü prize aynı anda bulaşık makinesi, elektrikli soba ve ütü gibi yüksek güçlü cihazlar takılırsa limit aşılır; kablolar eriyebilir, fişler birbirine kaynayabilir ve yangın çıkabilir.
Üçlü priz kablo renkleri standart mıdır?
Elektrik iç tesisat yönetmeliklerine göre koruma (toprak) hattı dünyanın her yerinde Sarı-Yeşil renktedir ve standarttır. Nötr kablosu Mavi, Faz kablosu ise genellikle Kahverengi, Siyah veya Gri renklerinden biridir. Bağlantı yaparken mutlaka bu renk kodlamasına sadık kalınmalıdır.
Priz kasası içinde kablo kısa gelirse ek yapılmalı mıdır?
Sıva altı kasa (prizin girdiği yuva) içinde kabloların bant ile ek yapılması teknik olarak yanlış ve risklidir. Ek işlemleri sadece üst kısımdaki bağlantı noktası olan buatlar içerisinde, uygun klemensler kullanılarak yapılmalıdır. Kısa gelen kablo, buat noktasından itibaren tek parça olarak yeniden çekilmelidir.
