Aydınlatma projelerinde tek bir renge bağlı kalmak istemeyenlerin ilk tercihi olan RGB şerit LED’ler, milyonlarca renk kombinasyonu ve dinamik ışık efektleri sunan gelişmiş sistemlerdir. Ancak standart tek renkli LED’lerin aksine, RGB sistemlerde işin içine bir “Kontrol Cihazı” (Controller) ve 4 pinli kablolama mimarisi girer. Bu rehberimizde, sıfır hata prensibiyle RGB LED bağlantı şeması incelemesini yapacak, kumandalı kontrolcülerin teknik kurulumunu ve olası renk senkronizasyonu hatalarını nasıl çözeceğinizi detaylarıyla anlatacağız.
Eğer RGB sistemlerden önce temel şerit LED çalışma mantığı ve paralel besleme hakkında eksikleriniz olduğunu düşünüyorsanız, kuruluma geçmeden önce mutlaka şerit led bağlantı şeması rehberimizi incelemenizi tavsiye ederiz.
RGB Şerit LED Nedir ve Çalışma Mantığı Nasıldır?
RGB Led Bağlantı Şemasında ki RGB kelimesi, İngilizce Red (Kırmızı), Green (Yeşil) ve Blue (Mavi) kelimelerinin baş harflerinden oluşur. Piyasada genellikle 5050 SMD kılıf yapısında bulunan bu LED çiplerinin içinde aslında birbirine çok yakın üç ayrı mikro LED bulunur. Kontrol cihazı (kumanda beyni), bu üç ana renge farklı oranlarda voltaj göndererek (PWM tekniği ile) ara renklerin (örneğin mor, turuncu, camgöbeği) oluşmasını sağlar.
Elektriksel olarak piyasadaki RGB LED’lerin %99’u “Ortak Anot” (Common Anode) mantığıyla üretilir. Yani sisteme giren Artı (+) voltaj sabittir ve tüm çiplere ortak dağılır; kontrolcü ise eksi (-) hatları (R, G, B) açıp kapatarak renkleri yönetir.
Profesyonel RGB LED Bağlantı Şeması

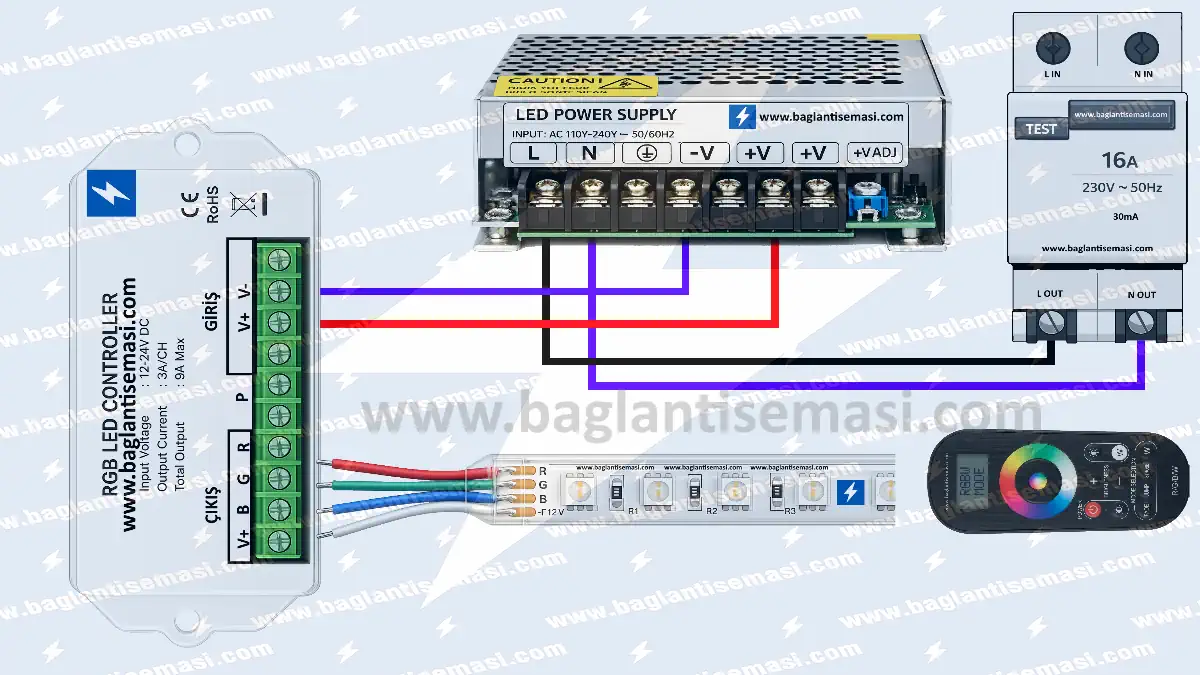

RGB Led Bağlantı Şeması; Aşağıdaki şemada, 220V şebeke girişinden başlayarak, güç kaynağı (trafo), RGB kontrolcü ve şerit LED hattına kadar uzanan güvenli ve eksiksiz bir tesisat mimarisi görülmektedir.
Şemanın Teknik Analizi ve Adım Adım Kurulum
RGB Led Bağlantı Şeması, Kurulum aşamasında kablo renk kodlarına ve klemens sıralamalarına dikkat etmek, sistemin doğru tepki vermesi için hayati önem taşır. Bağlantıyı üç ana faza ayırıyoruz:
1. Şebeke (AC) Bağlantısı ve Güvenlik Aşaması
Şemada da net bir şekilde görüldüğü üzere, 220V şebeke girişinden güç kaynağına (LED Power Supply) giden hatta bir güvenlik önlemi alınmıştır. Tesisatın L (Faz) ve N (Nötr) uçları öncelikle 16A 30mA değerinde bir kaçak akım rölesinden geçirilmiştir. Olası bir gövde kaçağında veya izolasyon hatasında sistemin anında enerjiyi kesmesi için kaçak akım koruma rölesi bağlantı şeması kurallarına riayet etmek profesyonel bir zorunluluktur.
2. Güç Kaynağı Çıkışı ve Kontrolcü (Giriş) Bağlantısı
Adaptörün “DC OUT” klemenslerinden (+V ve -V) alınan 12V veya 24V doğru akım, RGB Kontrol cihazının “GİRİŞ” (Input) bölümüne aktarılır.
- Güç kaynağından çıkan Kırmızı kablo (+), kontrolcünün V+ girişine bağlanır.
- Güç kaynağından çıkan Mor/Siyah kablo (-), kontrolcünün V- girişine bağlanır.
Önemli Uyarı: Kontrol cihazına enerji girerken + ve – kutupları kesinlikle ters bağlamamalısınız. Ters bağlantı, kontrol cihazının içindeki mikro devrelere anında zarar verebilir.
3. RGB Kontrolcü (Çıkış) ve LED Bağlantısı
İşin en kritik noktası kontrolcünün “ÇIKIŞ” (Output) bölümüdür. Burada 4 adet klemens bulunur: V+, R, G, B. Şerit LED üzerinde de bu harflerin karşılığı olan lehim pedleri veya kablolar bulunur.
- V+ (Ortak Artı): Şemadaki beyaz kablo. RGB LED’in üzerindeki +12V veya +24V ibareli pinyona bağlanır. (Ortak Anot beslemesidir).
- R (Red): Kırmızı kablo, LED üzerindeki “R” pinyonuna bağlanır.
- G (Green): Yeşil kablo, LED üzerindeki “G” pinyonuna bağlanır.
- B (Blue): Mavi kablo, LED üzerindeki “B” pinyonuna bağlanır.
RGB Led Bağlantı Şeması Sık Karşılaşılan Sorunlar ve Çözüm Yolları
Kumandadan Kırmızıya Basıyorum, Mavi Yanıyor. Neden?
RGB sistem kuranların en sık karşılaştığı “sıfır hata” ihlallerinden biri kablo sırasının karıştırılmasıdır. Şerit LED üreticileri R-G-B dizilimini her zaman standart yapmazlar; bazen B-R-G veya G-R-B dizilimi ile karşılaşabilirsiniz. Eğer kumandada bastığınız renk ile yanan renk uyuşmuyorsa kontrolcünüz arızalı değildir. Çözüm çok basittir: Kontrolcü çıkışındaki R, G ve B klemenslerindeki kabloların yerlerini, doğru renk yanana kadar kendi aralarında değiştirin.
Uzun Metrajlarda RGB Sinyal Güçlendirici (Amplifikatör) Kullanımı
Tek renkli LED’lerde voltaj düşümünü engellemek için paralel hat çekmek yeterliyken, RGB LED’lerde durum biraz daha karmaşıktır. Kontrol cihazlarının içindeki elektronik anahtarlama elemanlarının (Mosfet) belirli bir Amper taşıma kapasitesi vardır (Şemadaki cihazda kanal başı 3A, toplam 9A Max gibi).
Eğer 10 metre veya daha uzun bir RGB sistemi kuracaksanız ve tüm yükü tek bir kontrol cihazına bindirirseniz, kontrol cihazı aşırı ısınıp yanacaktır. Ayrıca son metrelerde renklerin senkronizasyonu bozulacak (örneğin baş taraf beyaz yanarken son kısımlar sarı/kırmızı yanacaktır). Bunu önlemek için araya RGB Sinyal Güçlendirici (Amplifikatör) eklenmeli ve güçlendirici ayrı bir güç kaynağından beslenmelidir. Bu sayede kumandadan çıkan renk sinyali zayıflamadan yüzlerce metre ileriye kayıpsız bir şekilde aktarılabilir.
Kurulum aşamasında şemalara sadık kalmak ve kablo kesitlerini sistemin çekeceği akıma (Amper) göre doğru belirlemek, projenizin uzun yıllar stabil ve güvenli çalışmasının temel anahtarıdır.
RGB Led Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Kumandadan kırmızı renge basıyorum ama yeşil yanıyor, kontrolcü mü arızalı?
Hayır, kontrolcünüz büyük ihtimalle arızalı değildir. Şerit LED üreticilerinin kablo dizilimleri standart olmayabilir (örneğin R-G-B yerine B-R-G çıkabilir). Kontrol cihazının çıkış klemenslerindeki R (Kırmızı), G (Yeşil) ve B (Mavi) kablolarının yerlerini, kumandadaki tuşlara bastığınızda doğru renk yanana kadar kendi aralarında değiştirerek bu sorunu sıfır hata ile çözebilirsiniz.
RGB şerit LED ile 10 metreden uzun bir alan aydınlatacağım, tek kontrolcü yeterli mi?
Kesinlikle yeterli değildir. Standart RGB kontrolcülerin (mosfetlerinin) belirli bir Amper taşıma kapasitesi vardır. 10 metre veya daha uzun metrajlarda tüm akımı tek kontrolcüden geçirmeye çalışırsanız cihaz aşırı ısınır ve yanar. 5 metreden sonraki eklemeler için mutlaka araya bir “RGB Sinyal Güçlendirici” (Amplifikatör) bağlamalı ve güçlendiriciye ek bir adaptörden enerji girmelisiniz.
RGB şerit LED’i tek renk (sadece beyaz veya günışığı) olarak kullanabilir miyim?
Evet, kullanabilirsiniz. RGB kontrolcü kumandası üzerinden sabit bir renk seçtiğinizde o renk sürekli yanar. Beyaz ışık elde etmek için kumandadan (W – White) tuşuna bastığınızda, şerit üzerindeki Kırmızı, Yeşil ve Mavi çiplerin üçü de aynı anda tam kapasiteyle yanarak beyaz ışık illüzyonu oluşturur.
RGB LED’in sonlarına doğru renkler neden bozuluyor (beyaz yanarken sarı/kırmızı oluyor)?
Bu durum teknik olarak “voltaj düşümünün” (voltage drop) RGB sistemlerdeki karşılığıdır. Akım ince bakır yollarda ilerledikçe gerilim düşer. Çalışmak için en yüksek voltaja ihtiyaç duyan mavi çip hattın sonunda ilk sönen renk olur. Mavi sönünce geriye kırmızı ve yeşil kalır, bu da şeridin sonlarına doğru renklerin sarı veya pembemsi/kırmızımsı görünmesine neden olur. Çözümü paralel besleme ve amfi kullanmaktır.
Standart RGB şerit LED ile “Adreslenebilir (Magic) LED” arasındaki fark nedir?
Standart RGB LED sistemlerinde şeridin tamamı aynı anda tek bir renk yanar (tümü mavi veya tümü kırmızı olur). Adreslenebilir (WS2812B gibi) LED’lerde ise her bir LED çipinin içinde akıllı bir entegre (IC) bulunur. Bu sayede şeridin bir başı kırmızı yanarken ortası mavi, sonu yeşil yanabilir ve gökkuşağı, kayan ışık, su damlası gibi dinamik animasyonlar elde edilebilir.
RGB şerit LED kestiğim yerden tekrar eklenebilir mi?
Evet, eklenebilir. Şerit üzerindeki makasla belirlenmiş kesim noktalarından kestiğiniz LED’leri tekrar birleştirmek için 4 adet bakır pedi (Ortak Artı, R, G, B) karşılıklı olarak doğru sırayla lehimlemeniz gerekir. Lehim yapma imkanınız yoksa, 4 pinli lehimsiz RGB ek konnektörleri kullanarak pratik bir şekilde birleştirme yapabilirsiniz.
RGB LED’in adaptörü (trafosu) kaç Amper olmalı? Nasıl hesaplanır?
En yaygın kullanılan 3 çipli (5050 SMD) RGB şerit LED’ler metrede yaklaşık 1.2 Amper (14.4 Watt) akım çeker. Örneğin 5 metrelik bir makara kuracaksanız (5 x 1.2 = 6 Amper) akım gereklidir. %20 teknik güvenlik payını eklediğimizde, 5 metrelik bir RGB LED sistemi için en az 12V 8.5 Amper veya 10 Amper kapasiteli bir güç kaynağı seçmeniz en sağlıklı yöntemdir.
Ortak Anot (Common Anode) ve Ortak Katot (Common Cathode) RGB nedir?
Elektriksel bağlantı mantığını ifade eder. Piyasada satılan ticari RGB şerit LED’lerin %99’u Ortak Anot’tur. Bu sistemde +12V (Artı gerilim) tüm çiplere ortak ve sürekli verilir; renkleri değiştirmek için kontrolcü üzerinden eksi (-) hatlar açılıp kapatılır. Ortak Katot sistemde ise durum tam tersidir, eksi hat ortaktır, ancak şerit LED piyasasında çok nadir karşılaşılır.
Kontrolcünün kumandası çekmiyor veya zor algılıyor, ne yapmalıyım?
Eğer satın aldığınız RGB kontrol cihazı IR (Kızılötesi) teknolojisiyle çalışıyorsa, cihazın ucunda sarkan siyah kablolu alıcı gözün, kumandayı doğrudan (görüş açısı içinde) görmesi şarttır. Gözü asma tavanın içine gizlerseniz sinyal almaz. RF (Radyo Frekanslı) kontrolcülerde ise duvar arkasından bile çeker; çekmiyorsa sorun kumanda pilinin zayıflamasıdır.
220V ile doğrudan çalışan (adaptörsüz) fişli RGB şerit LED ev içi kullanımda güvenli midir?
Hortum LED olarak da bilinen ve araya sadece küçük bir fişli dönüştürücü takılarak doğrudan 220V şebeke elektriğine bağlanan LED’ler genellikle dış mekan (bina cephesi vb.) için tasarlanmıştır. İç mekanlarda, özellikle temas riski olan alçak yerlerde, asma tavanlarda veya çocuk odalarında 220V gerilimin çıplak olarak dolaşması büyük bir elektrik çarpması ve yangın riski taşır. Ev içi projelerde daima 12V veya 24V trafolu, düşük gerilimli sistemler kullanılmalıdır.
