Aydınlatma projelerinde en sık tercih edilen materyallerden biri olan şerit LED’ler, doğru bağlandığında uzun yıllar sorunsuz çalışan, enerji verimliliği yüksek sistemlerdir. Ancak hatalı adaptör seçimi, yanlış kablo kesiti veya hatalı seri bağlantılar, LED çiplerinin aşırı ısınmasına, adaptörün yanmasına ve ışık şiddetinin homojen olmamasına yol açar. Bu rehberimizde, tek renkli 12V/24V şerit LED bağlantı şeması incelemesini yapacak, uzun metrajlı projelerde voltaj düşümünü nasıl engelleyeceğinizi teknik detaylarıyla adım adım anlatacağız.
Eğer aydınlatma projenizde şebeke güvenliğini en üst düzeyde tutmak istiyorsanız, tesisatınızın ana girişinde mutlaka bir kaçak akım koruma rölesi bulunduğundan emin olmalısınız. Elektrikle çalışırken güvenlik her zaman birinci önceliktir.
Tek Renkli Şerit LED Nedir ve Nasıl Çalışır?
Tek renkli (Beyaz, Günışığı, Kırmızı, Mavi vb.) şerit LED’ler, üzerinde Işık Yayan Diyot (LED) çipleri ve akım sınırlayıcı dirençler barındıran esnek devre kartlarıdır. Standart ev prizlerindeki 220V Alternatif Akım (AC) ile doğrudan çalışmazlar. Şebeke gerilimini 12V veya 24V Doğru Akıma (DC) çeviren bir güç kaynağına (adaptör/trafo) ihtiyaç duyarlar.
Standart tek renkli aydınlatmalar yerine, renk değiştirebilen ve animasyonlu sistemler kurmak isterseniz, kontrol cihazı (controller) gerektiren RGB led bağlantı şeması rehberimize de mutlaka göz atmalısınız.
Sistem temelde iki aşamadan oluşur:
- AC Şebeke Girişi: 220V şebeke geriliminin adaptöre girdiği tehlikeli kısımdır. Faz (L) ve Nötr (N) bağlantıları yapılır.
- DC Güç Çıkışı: Adaptörden çıkan 12V veya 24V gerilimin şerit LED’e aktarıldığı güvenli kısımdır. Artı (+) ve Eksi (-) kutuplara dikkat edilerek bağlantı sağlanır.
Şerit LED Bağlantı Şeması (Paralel Besleme Yöntemi)

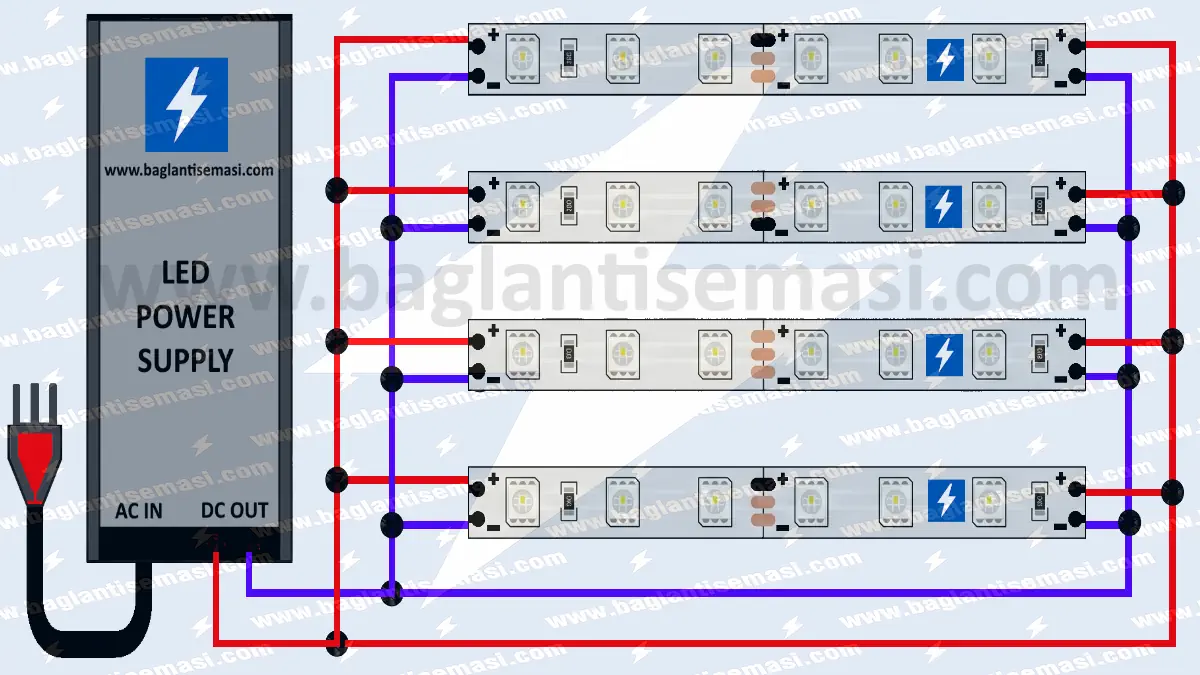

Aşağıdaki şemada, özellikle uzun metrajlı çekimlerde (5 metreden uzun) ışık gücünün kaybolmasını önlemek amacıyla tasarlanmış profesyonel bir bağlantı mimarisini görmektesiniz.
Şemanın Teknik Analizi ve Bağlantı Adımları
Şemayı dikkatle incelediğimizde, sistemin kalbini oluşturan LED Power Supply (LED Trafosu) ünitesini görüyoruz. Bağlantıyı eksiksiz yapmak için şu adımları takip etmelisiniz:
1. 220V Şebeke Girişi (AC IN)
Şemada adaptörün sol alt kısmında yer alan “AC IN” bölümü şebeke girişidir. 220V fişli kablonun Faz (Kahverengi) ve Nötr (Mavi) uçları adaptör üzerindeki L (Line) ve N (Neutral) klemenslerine bağlanır. Eğer adaptörünüzde Toprak (Sarı-Yeşil) klemensi varsa, bunu da tesisatınızın topraklama hattına bağlamak gövde kaçaklarına karşı hayati önem taşır.
2. 12V/24V Çıkış Bağlantısı (DC OUT)
Adaptörün “DC OUT” bölümünde yer alan V+ ve V- çıkışları, LED’leri besleyecek olan kısımdır. Şemada görüldüğü üzere Artı (+) hat kırmızı kablo ile, Eksi (-) hat ise mavi/mor kablo ile temsil edilmiştir. Şerit LED üzerindeki bakır pedlerde “+” ve “-” işaretleri açıkça belirtilmiştir. Kırmızı kabloyu şerit LED’in “+” ucuna, mavi kabloyu ise “-” ucuna lehimlemeli veya klips aparatları ile bağlamalısınız. Ters bağlantı yaparsanız LED yanmaz, ancak tek renkli LED’lerde ters bağlantı genellikle kısa süreliğine çiplere zarar vermez; yönü düzelttiğinizde sistem çalışacaktır.
Uzun Metrajlarda Paralel Bağlantı Neden Zorunludur?
Standart bir şerit LED makarası genellikle 5 metredir. Eğer 10, 15 veya 20 metre gibi uzun bir aydınlatma yapacaksanız, LED’leri uç uca (seri) eklemek yapılabilecek en büyük teknik hatadır.
İncelediğimiz şerit led bağlantı şeması üzerinde her bir şerit LED parçasının (makarasının) ana enerji hattından ayrı ayrı beslendiğini görüyorsunuz. Buna paralel bağlantı denir. Eğer LED’leri uç uca eklerseniz, ilk metrelerdeki LED’ler çok parlak yanarken, akım ince bakır yollar üzerinde ilerledikçe dirençle karşılaşır (Voltaj Düşümü / Voltage Drop) ve son metrelerdeki LED’lerin ışığı sönükleşir, sararır. Ayrıca ilk metrelerdeki bakır yollar üzerinden tüm sistemin akımı geçeceği için aşırı ısınma ve yanma riski ortaya çıkar.
Çözüm: Şemadaki gibi kalın kesitli (örneğin 2×1.5 mm²) bir ana taşıyıcı kablo (busbar) çekilir. Adaptörden çıkan 12V bu kalın kabloya verilir. Her 5 metrelik LED makarası, bu ana kablodan paralel olarak beslenir. Böylece ilk LED ile son LED tamamen aynı parlaklıkta yanar ve ısınma sorunu ortadan kalkar.
Şerit LED Trafosu (Adaptör) Kaç Amper Olmalı? Nasıl Hesaplanır?
Sistemin stabil çalışması ve arıza vermemesi için trafo gücünün doğru hesaplanması şarttır. Piyasada en çok kullanılan iki tip LED çipinin çektiği akımlar şöyledir:
- Tek Çipli (3528) Şerit LED: Metrede yaklaşık 0.4 Amper akım çeker. (Metrede 4.8 Watt)
- Üç Çipli (5050) Şerit LED: Metrede yaklaşık 1.2 Amper akım çeker. (Metrede 14.4 Watt)
Örnek Hesaplama: 15 metre uzunluğunda 3 çipli (5050) bir LED döşeyeceksiniz.
15 metre x 1.2 Amper = 18 Amper.
Sıfır hata prensibi gereği, adaptörler tam kapasitede çalıştırılmaz. Daima %20 güvenlik payı bırakılmalıdır. 18 Amperlik bir yük için, 18 x 1.20 = 21.6 Amper bulunur. Bu durumda piyasada standart olarak bulunan 12V 25 Amper (veya 30 Amper) metal kasa bir trafo seçmeniz en sağlıklı ve uzun ömürlü yöntem olacaktır.
Gelişmiş Aydınlatma Kontrolleri
Şerit LED’inizi sadece aç-kapa yapmak yerine, ışık şiddetini ortama göre ayarlamak isterseniz, adaptör ile LED arasına uygun güçte bir Dimmer modülü ekleyebilirsiniz. Dimmer sistemlerinin çalışma mantığı hakkında daha detaylı bilgi için dimmer anahtar bağlantı şeması makalemizi inceleyebilirsiniz.
Eğer aydınlatmayı mutfak tezgah altı veya koridor gibi geçiş alanlarında kullanacaksanız ve sadece o alana girildiğinde otomatik yanmasını istiyorsanız, 12V ile çalışan hareket sensörlerini sisteme entegre edebilirsiniz. Bu entegrasyonun 220V şebeke tarafındaki benzer uygulamalarını görmek için hareket sensörü bağlantı şeması içeriğimize göz atabilirsiniz.
Sık Yapılan Hatalar ve Altın Kurallar
- Yanlış Kablo Kesiti: DC (12V) hatlarında voltaj düşük olduğu için akım yüksektir. Adaptör ile LED arasındaki mesafe uzunsa ince zayıf akım kabloları kullanmayın, mutlaka minimum 2×0.75 veya 2×1.5 mm² TTR kablo tercih edin.
- Havalandırmasız Trafo Montajı: Metal kasa trafolar ısınır. Asma tavan içinde veya kapalı kutularda kesinlikle havasız bırakılmamalıdır.
- Kısa Devre Testi: Enerjiyi vermeden önce bir multimetre (avometre) ile şerit LED uçlarında kısa devre olup olmadığını mutlaka kontrol edin.
Doğru ekipman ve şemaya uygun paralel besleme ile kurduğunuz şerit LED sistemleri, teknik standartlara tam uyumlu olacak ve size yıllarca arızasız hizmet edecektir.
Şerid Led Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Şerit LED’in son metreleri neden daha sönük veya sarımsı yanıyor?
Bu durum teknik olarak “voltaj düşümü” (voltage drop) olarak adlandırılır. 5 metreden uzun tesisatlarda LED’leri uç uca (seri) eklerseniz, akım ince bakır yollarda dirençle karşılaşır ve hattın sonuna ulaştığında gerilim düşer. Çözüm, her 5 metrelik LED makarasını adaptörden gelen ana taşıyıcı kabloya paralel olarak bağlamaktır.
Şerit LED adaptörü (trafosu) çok ısınıyor, normal mi?
Metal kasa trafoların çalışırken bir miktar ısınması normaldir; ancak el değmeyecek kadar ısınıyorsa adaptör kapasitesi sınırda (tam yükte) çalışıyor demektir. Sistemin stabilite ve güvenliği için adaptörünüzün, LED’lerinizin çektiği toplam akımın en az %20 üzerinde bir kapasiteye sahip olduğundan emin olun. Ayrıca trafoları asma tavan içi gibi tamamen havasız kapalı kutulara hapsetmekten kaçının.
Şerit LED’in artı (+) ve eksi (-) kutuplarını ters bağlarsam ne olur?
Tek renkli şerit LED’lerde kutupları ters bağladığınızda devre doğru şekilde tamamlanamayacağı için LED’ler yanmaz. Ancak bu durum çiplerin anında patlayacağı veya yanacağı anlamına gelmez. Sistemi enerjiden kesip, bağlantı yönünü doğru şekilde (+ kırmızı, – eksi) değiştirdiğinizde LED’leriniz normal çalışmaya devam edecektir.
12V adaptör ile 24V şerit LED çalıştırabilir miyim?
Hayır, çalıştıramazsınız. 12V adaptör, 24V ile çalışmak üzere tasarlanmış bir şerit LED’in çip eşik gerilimini aşamayacağı için LED’leriniz hiç yanmaz veya çok cılız bir tepki verir. Tam tersi bir senaryoda, yani 12V şerit LED’e 24V adaptör bağlarsanız, çipler aşırı gerilimden dolayı saniyeler içinde yanarak kalıcı olarak bozulur.
Kabloları şerit LED’e bağlamak için mutlaka lehim mi yapmalıyım?
Lehimleme, temas direncini (kötü iletkenliği) ortadan kaldıran, en profesyonel ve uzun ömürlü bağlantı yöntemidir. Ancak havya ve lehim teli kullanma imkanınız yoksa, piyasada satılan “lehimsiz şerit LED bağlantı klipsleri” (konektörleri) kullanarak da temas noktalarını pratik ve güvenli bir şekilde birbirine kenetleyebilirsiniz.
Şerit LED’i istediğim herhangi bir yerden kesebilir miyim?
Hayır, şerit LED’leri rastgele kesemezsiniz. Üzerlerinde genellikle her 3 veya 6 LED’de bir (yaklaşık 5 cm’de bir) makas işaretiyle belirtilmiş bakır kesim noktaları (lehim pedleri) bulunur. Bu işaretli yerler dışından kesim yaparsanız, o bloğun devresini bozacağınız için kesilen bölümdeki LED’ler yanmayacaktır.
Dış mekanda veya banyoda kullanacağım şerit LED nasıl olmalı?
Nemli, buharlı veya direkt suya maruz kalabilecek alanlarda standart (IP20 koruma sınıfı) şerit LED’ler kullanılamaz. Bu tür yerler için üzeri silikon kaplı, neme ve toza karşı dayanıklı olan IP65 veya tamamen su altı şartları için IP68 koruma sınıfına sahip şerit LED’ler tercih etmelisiniz. Ayrıca güvenliğiniz için adaptörün de nemden izole edilmiş IP67 standartlarında dış mekan (outdoor) kasalı olması şarttır.
Duvardaki standart (eski tip) dimmer anahtarım ile şerit LED’i kontrol edebilir miyim?
Hayır, evlerdeki klasik 220V akkor flamanlı ampuller için tasarlanmış duvar tipi dimmer anahtarlar, şerit LED adaptörleri ile (switch mode trafolar) uyumlu çalışmaz ve adaptörün bozulmasına neden olabilir. Işık şiddetini ayarlamak istiyorsanız, adaptörün 12V/24V çıkışı ile şerit LED arasına bağlanan, bu iş için özel üretilmiş DC LED dimmer cihazları kullanmanız gerekir.
Artan veya kesilen şerit LED parçalarını tekrar birbirine ekleyebilir miyim?
Evet, makas işaretli kesim noktalarından ayırdığınız parçaları ziyan etmeden tekrar bağlayabilirsiniz. İki parçanın artı (+) ve eksi (-) bakır pedlerini doğru kutuplar birbirine denk gelecek şekilde lehimleyebilir veya lehimsiz ara ek konnektörleri kullanabilirsiniz. Eğer LED’iniz silikonluysa, bağlantı yapmadan önce pedlerin üzerindeki silikonu ince bir maket bıçağıyla nazikçe kazımanız gerekir.
Şerit LED adaptöründen (trafodan) neden ince bir vızıldama veya çınlama sesi geliyor?
Bu duruma teknik terminolojide “coil whine” (bobin sesi) denir ve switch mode güç kaynaklarının içindeki yüksek frekanslı titreşimlerden kaynaklanır. Hafif bir ses genellikle zararsızdır; ancak ses çok yüksekse, sonradan ortaya çıktıysa veya rahatsız edici boyuttaysa bu durum adaptörünüzün tam kapasitede (aşırı yükte) zorlandığını veya ısındığını gösterebilir. Trafo akım (Amper) hesabınızı gözden geçirerek gerekirse daha güçlü bir adaptöre geçiş yapmalısınız.
