Aydınlatma sistemlerinin kontrolünde enerji verimliliği, kablo tasarrufu ve operasyonel kolaylık sağlamak modern elektrik tesisatlarının temel önceliklerinden biridir. Özellikle büyük alanlarda, uzun koridorlarda veya çok katlı yapılarda aynı aydınlatma grubunu birden fazla noktadan kontrol etmek gerektiğinde geleneksel anahtarlama yöntemleri yetersiz kalabilir veya karmaşık bir kablolama altyapısı gerektirebilir. İşte bu noktada devreye darbe akım rölesi (piyasadaki yaygın adıyla telerüptör) girmektedir.
Bu makalemizde (Darbe Akım Rölesi Bağlantı Şeması), aydınlatma otomasyonunun temel taşlarından biri olan bu elektromekanik cihazın ne olduğunu, nasıl çalıştığını detaylıca inceleyecek ve sahada en çok ihtiyaç duyulan darbe akım rölesi bağlantı şeması varyasyonlarını (1 kutuplu, 2 kutuplu ve 4 kutuplu) adım adım teknik standartlara uygun olarak analiz edeceğiz.
Darbe Akım Rölesi (Telerüptör) Nedir?
Darbe akım rölesi, bobinine uygulanan kısa süreli bir elektriksel darbe (puls) ile kontaklarının konumunu değiştiren ve yeni bir darbe gelene kadar bulunduğu konumu mekanik olarak koruyan elektromekanik bir anahtarlama elemanıdır. Diğer röle türlerinden en büyük farkı “hafıza” (bistabil) özelliğine sahip olmasıdır.
Standart rölelerde veya kontaktörlerde, kontakların kapalı kalması için bobine sürekli enerji verilmesi gerekir. Elektrik kesildiğinde veya kumanda sinyali koptuğunda kontaklar eski konumuna döner. Detaylı çalışma mantığını incelemek isterseniz kontaktör nedir, nasıl çalışır başlıklı yazımıza göz atabilirsiniz. Darbe akım rölelerinde ise durum tamamen farklıdır. Bobine sadece bir anlık enerji verilir. İçerisindeki özel mekanik kilit sistemi sayesinde kontaklar yer değiştirir ve bobin enerjisi kesilse dahi o konumda kilitli kalır. Lambayı kapatmak için sisteme (bobine) yeni bir elektriksel darbe göndermek gerekir.
Darbe Akım Rölesinin Avantajları ve Kullanım Alanları
Aynı lambayı iki farklı noktadan kontrol etmek için genellikle vaviyen anahtar bağlantı şeması kullanılır. Kontrol noktası üç veya daha fazlaya çıktığında ise araya ara vaviyen (permütatör) bağlantı şeması dahil edilmesi zorunludur. Ancak kontrol noktası sayısı arttıkça vaviyen ve permütatör anahtarlar arasında çekilmesi gereken iletken sayısı ve tesisatın karmaşıklığı logaritmik olarak artar. Bu durum hem işçilik maliyetlerini hem de bakır kablo sarfiyatını yükseltir.
Darbe akım rölelerinin sağladığı en büyük avantaj tam olarak buradadır:
- Kablo Tasarrufu: Sınırsız sayıda yaylı buton (liht butonu) birbirine sadece paralel bağlanarak iki damarlı ince bir kablo ile (genellikle 1.5 mm²) röle bobinine tetik verebilir. Kalın güç kablolarının tüm anahtarları dolaşmasına gerek kalmaz.
- Sessiz ve Güvenli Çalışma: Bobin sadece basılma anında akım çektiği için sürekli bir manyetik alan veya vızıltı (humming) oluşturmaz.
- Enerji Verimliliği: Kontakların tutulması için sürekli bobin enerjisine ihtiyaç duyulmaması, uzun vadede ciddi bir enerji verimliliği sağlar.
Ayrıca, bu sistemlerin dış mekan uygulamalarında ve otomasyon senaryolarında, ışığa veya zamana bağlı tetiklemeler için astronomik zaman rölesi bağlantı şeması ile entegre çalıştırılması günümüzde oldukça yaygın bir uygulamadır. Darbe akım rölelerinin standartları ve genel elektromekanik röle yapıları hakkında daha fazla akademik bilgi için uluslararası bir kaynak olan röle teknolojileri platformlarını inceleyebilirsiniz.
Darbe Akım Rölesi Bağlantı Şeması Türleri ve Teknik Analizi
Sahada kullanılacak linyenin gücüne, faz sayısına ve güvenlik gereksinimlerine göre darbe akım röleleri farklı kutup sayılarında üretilirler. Aşağıda en sık karşılaşılan 3 farklı darbe akım rölesi bağlantı şeması modelini teknik detaylarıyla inceleyeceğiz.
Önemli Not: Aşağıdaki şemalarda yer alan tüm elemanlar çalışma mantığını göstermek amacıyla temsili olarak çizilmiştir. Tesisatın yapılacağı alana ve yüke uygun doğru değerdeki ekipmanları seçmek tamamen uygulayıcının sorumluluğundadır.

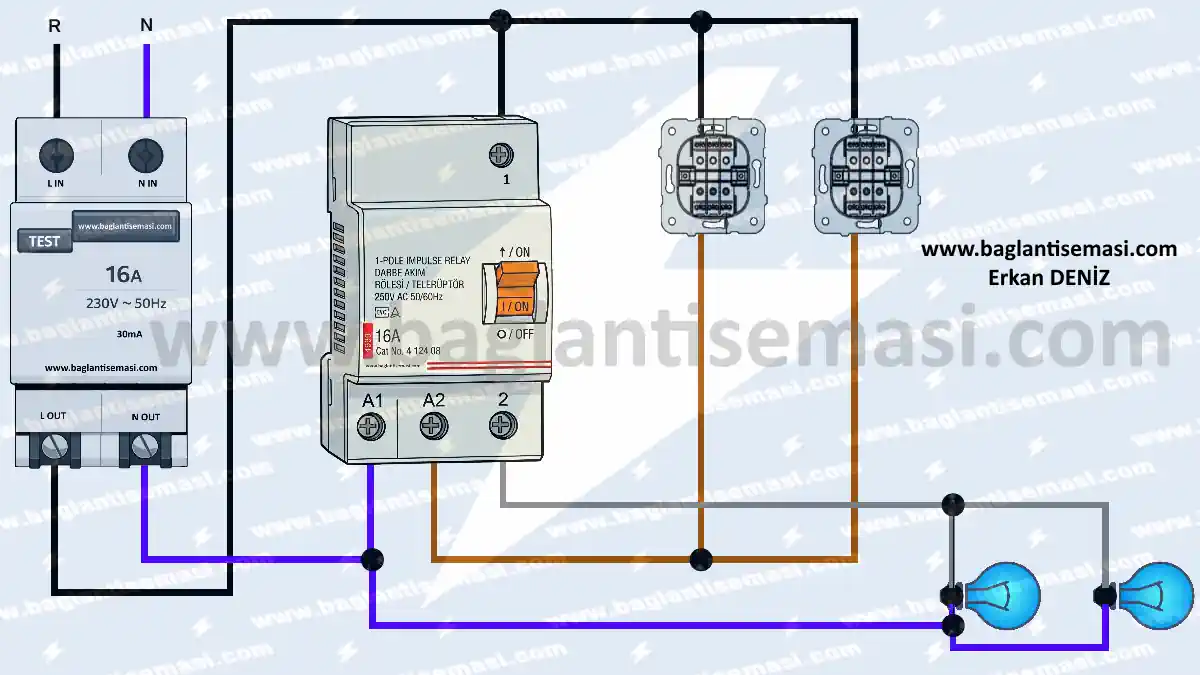

1 Kutuplu Darbe Akım Rölesi Bağlantı Şeması
En temel ve en çok tercih edilen telerüptör modelidir. Sadece faz (L) iletkenini keserek aydınlatma linyelerini kontrol eder. Tek fazlı, düşük ve orta güçlü aydınlatma devrelerinde kullanılır.
Bağlantı Detayları:
Şemada görüldüğü üzere, sistemin enerji girişi bir otomatik sigorta üzerinden yapılmaktadır. Güvenlik standartları gereği sisteme enerji vermeden önce tesisatta uygun bir kaçak akım koruma rölesi bağlantı şeması kurgulanmış olduğundan emin olunmalıdır.
- Bobin Beslemesi (A1 ve A2): Nötr iletkeni doğrudan rölenin A2 klemensine bağlanır. Faz iletkeni ise alandaki yaylı butonların (liht) girişlerine (ortak uç) dağıtılır. Butonların çıkışları birbirine paralel şekilde bağlanarak rölenin A1 (tetikleme) ucuna gelir. Butona basıldığında bobin enerjilenir ve iç mekanizma hareket eder.
- Güç Kontakları (1 ve 2): Rölenin 1 numaralı klemensine sabit faz girilir. 2 numaralı çıkış klemensinden alınan anahtarlanmış faz ise doğrudan lambalara (yüke) gider. Lambaların devresini tamamlaması için nötr hattı doğrudan lambalara çekilir.

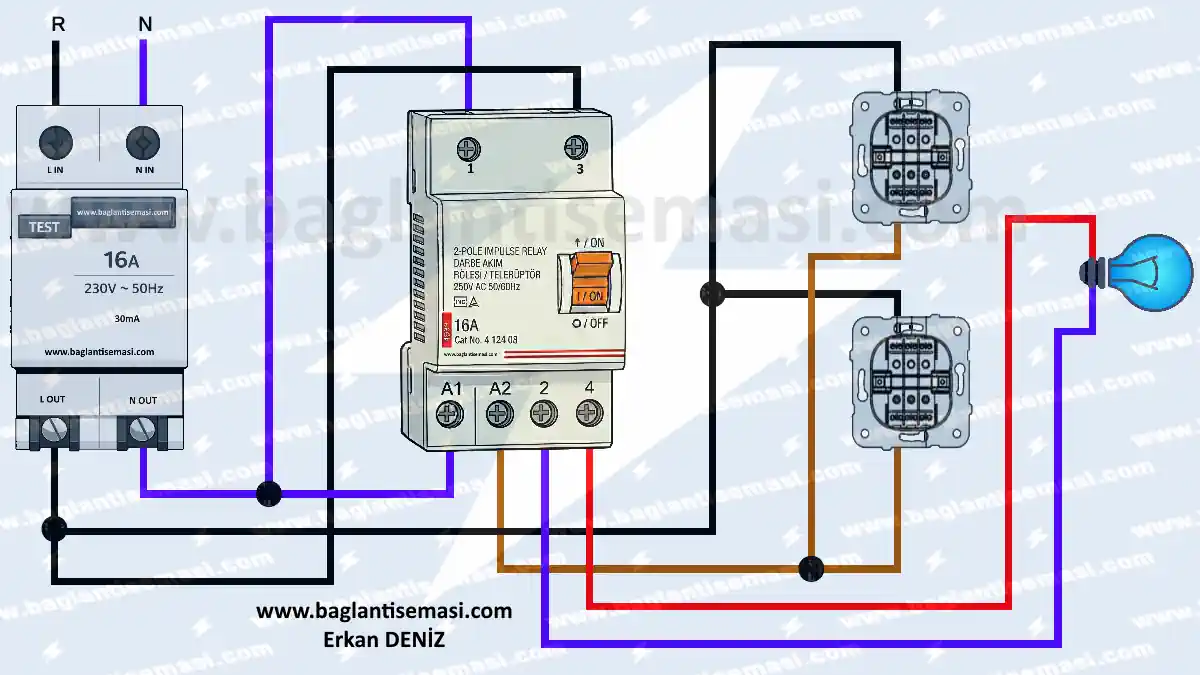

2 Kutuplu Darbe Akım Rölesi Bağlantı Şeması
İki kutuplu (2-pole) darbe akım röleleri, aydınlatma linyelerinde maksimum güvenlik istenen durumlarda kullanılır. Sadece fazı değil, nötr iletkenini de keserek yükü şebekeden tamamen izole eder. Özellikle endüstriyel tesislerde veya dış mekan aydınlatmalarında kaçak riskine karşı ekstra koruma sağlar.
Bağlantı Detayları:
Birinci şemadaki mantığa oldukça benzerdir ancak güç devresi kısmı iki kanallıdır.
- Kumanda Devresi: Yine A1 ve A2 terminalleri üzerinden yaylı butonlar vasıtasıyla bobin tetiklenir. Kumanda devresi standarttır.
- Güç Devresi (1-2 ve 3-4 Kontakları): Sigortadan gelen faz rölenin 1 numaralı klemensine, nötr ise 3 numaralı klemensine girilir. Cihaz tetiklendiğinde kontaklarını kapatır ve lambaya giden faz 2 numaradan, nötr ise 4 numaradan çıkar. Tesisattaki herhangi bir bakım anında röle kapatıldığında, lambaya giden her iki enerji hattı da kesilmiş olur.

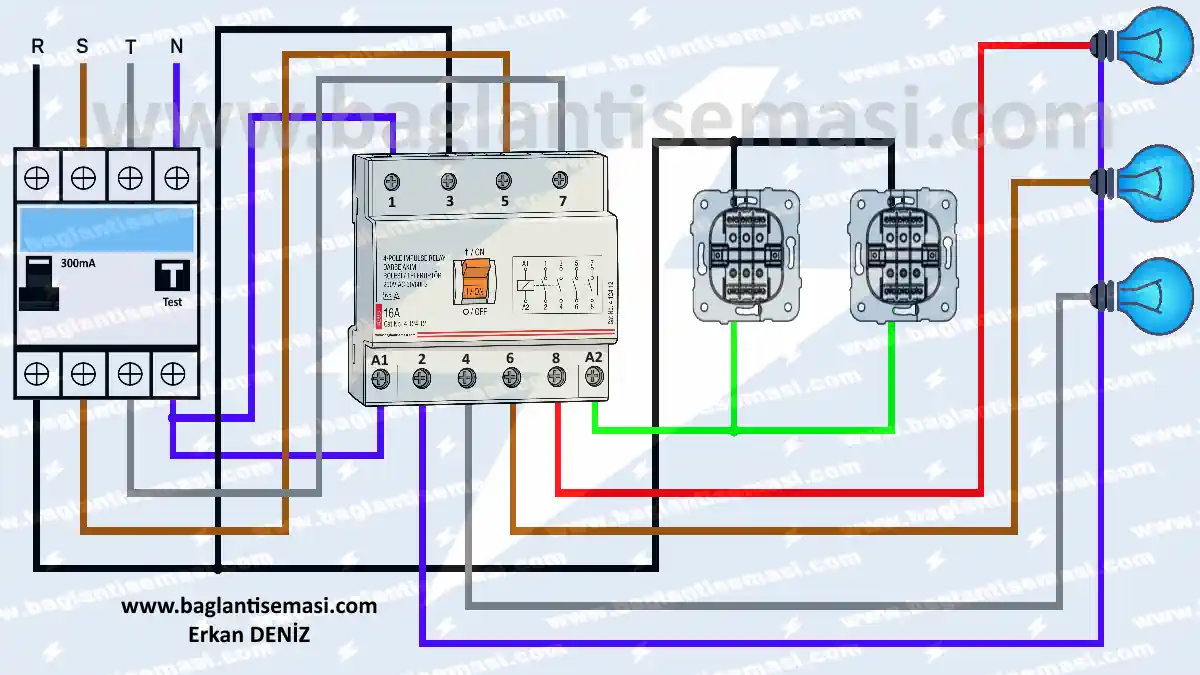

4 Kutuplu Darbe Akım Rölesi Bağlantı Şeması (Trifaze Yükler İçin)
Büyük depolarda, fabrika alanlarında veya geniş çaplı çevre aydınlatmalarında tek faza yüklenmek gerilim düşümlerine ve dengesizliklere yol açar. Bu gibi durumlarda aydınlatma linyeleri R, S ve T fazlarına dağıtılır. 4 kutuplu telerüptörler, tek bir buton veya kontrol noktası üzerinden 3 fazı birden senkronize şekilde anahtarlamak için tasarlanmıştır.
Bağlantı Detayları:
Bu bağlantı türünde faz sıralamasını doğru yapmak ve gerilim dalgalanmalarını önlemek kritik öneme sahiptir. Tesisattaki fazların dengesi ve korunması için ana panoda mutlaka bir faz koruma rölesi bağlantı şeması standartlarına uygun bir koruma sistemi bulunmalıdır.
- Terminal Dizilimi: Şemamızda üst sırada güç girişleri (1 – 3 – 5 – 7), alt sırada ise güç çıkışları ve bobin bağlantıları (A1 – 2 – 4 – 6 – 8 – A2) konumlandırılmıştır.
- Rölenin ana kontaklarına sırasıyla R, S, T fazları ve gerektiğinde Nötr hattı girilir. Çıkışlardan alınan fazlar farklı aydınlatma gruplarına (örn: 1. grup lambalar R fazından, 2. grup S fazından beslenecek şekilde) dengeli olarak dağıtılır.
- Yaylı butonlar vasıtasıyla A1-A2 bobinine 220V AC tetik ulaştığında, 4 ana kontak da aynı anda kapanarak tesisattaki tüm aydınlatma gruplarını devreye alır.
Darbe Akım Anahtarı Bağlantısı Yaparken Dikkat Edilmesi Gerekenler
Kusursuz bir darbe akım anahtarı bağlantısı kurgularken, uzun ömürlü ve kararlı bir sistem için teknik personelin göz önünde bulundurması gereken altın kurallar şunlardır:
1. Işıklı Buton (Liht) Kullanımı ve Sınırları:
Sistemde kullanılan yaylı butonlar karanlıkta kolay bulunabilmesi için genellikle içlerinde minik neon lambalar veya LED’ler barındırır. Ancak çok sayıda ışıklı buton paralel bağlandığında, bu minik gösterge lambaları üzerinden rölenin bobinine sızıntı (kaçak) akım yürümeye başlar. Belli bir sayıyı aştığında (bu genellikle röle markasına göre 10 ile 20 arasıdır), bu sızan akım bobinin sürekli yarı enerjili kalmasına ve rölenin kendi kendine çekip bırakmasına (zırıldama) sebep olabilir. Eğer projede çok fazla ışıklı buton kullanılacaksa, röle bobinine paralel olarak özel kompanzasyon kondansatörleri (genellikle röle üreticisi tarafından aksesuar olarak satılır) eklenmelidir.
2. Yanlış Buton Seçimi:
Darbe akım röleleri kesinlikle sürekli temas eden komütatör veya tekli anahtarlarla çalıştırılmaz. Sadece basıldığında akım geçiren, bırakıldığında devreyi kesen yaylı tip “liht” butonları kullanılmalıdır. Eğer normal anahtar bağlanırsa, anahtar açık unutulduğunda rölenin bobinine sürekli enerji gider ve kısa süre içinde bobin yanarak cihazı hurdaya çıkarır.
3. Doğru Çalışma Gerilimi:
Piyasada yaygın olarak 230V AC bobin gerilimine sahip modeller kullanılsa da, güvenlik öncelikli ortamlarda (ıslak hacimler, havuz kenarları) 12V, 24V AC veya DC bobinli modeller tercih edilebilir. Uygulama öncesinde panodaki kumanda gerilimi ile röle bobin geriliminin (A1-A2) birbiriyle eşleşip eşleşmediği mutlaka kontrol edilmelidir.
4. Zaman Ayarlı Modeller:
Bazı özel projelerde lambaların açık unutulması ihtimaline karşı standart darbe akım röleleri yerine, telerüptör ve merdiven otomatiği özelliklerini tek cihazda birleştiren melez (gecikmeli düşmeli) modeller kullanılır. Bu modeller hem darbe ile aç/kapa yapabilir hem de ayarlanan süre sonunda kendi kendini kapatabilir.
Sonuç Olarak
Günümüzün karmaşık aydınlatma otomasyonlarında sadeliği ve güvenilirliği bir arada sunan darbe akım röleleri (telerüptörler), doğru planlanıp şemalandırıldığında tesisatçıya büyük kolaylık, kullanıcıya ise konfor sağlar. Yukarıda sunduğumuz 1, 2 ve 4 kutuplu darbe akım rölesi bağlantı şeması varyasyonları, sahadaki hemen hemen tüm ihtiyaçları kusursuz ve güvenilir şekilde karşılayacak teknik altyapıya sahiptir. Doğru malzeme seçimi ve sıfır hata prensibiyle yapılan her darbe akım anahtarı bağlantısı, sistemin yıllarca stabil kalmasının yegane garantisidir.
Darbe Akım Rölesi Bağlantı Şeması Hakkında Sıkça Sorulan Sorular
Darbe akım rölesi (telerüptör) nedir?
Darbe akım rölesi, bobinine gelen anlık bir elektriksel tetikleme (darbe) ile kontaklarını açan veya kapatan ve yeni bir darbe gelene kadar bu konumunu mekanik olarak hafızasında tutan elektromekanik bir anahtarlama cihazıdır.
Darbe akım rölesi bağlantısı nerelerde kullanılır?
Özellikle uzun koridorlar, çok katlı merdiven boşlukları, fabrikalar ve geniş salonlar gibi aynı aydınlatma linyelerinin üç veya daha fazla noktadan kontrol edilmesinin gerektiği tüm elektrik tesisatlarında yaygın olarak kullanılır.
Normal röle ve kontaktörlerden en büyük farkı nedir?
Normal röle ve kontaktörlerin kontaklarını tutabilmesi için bobinlerine sürekli elektrik enerjisi verilmesi gerekir. Darbe akım röleleri ise sadece anlık (saniyelik) bir enerjiyle konum değiştirir; enerji kesilse bile lambaları açık (veya kapalı) tutmaya devam eder.
Telerüptör tesisatında neden standart anahtar yerine yaylı buton (liht) kullanılır?
Darbe akım rölesinin bobini sadece kısa süreli akım çekecek şekilde tasarlanmıştır. Eğer sürekli konumda kalan normal bir anahtar kullanılırsa, cihaza sürekli enerji gideceği için bobin kısa sürede ısınarak yanar ve röle kullanılamaz hale gelir.
Işıklı yaylı buton (liht) kullanıldığında röle neden zırıldama yapar?
Karanlıkta kolay bulunması için kullanılan ışıklı butonların içindeki minik gösterge lambaları, devreden sürekli olarak çok düşük miktarda bir sızıntı akımı geçirir. Çok sayıda ışıklı buton paralel bağlandığında bu akım birleşerek röle bobinini kararsız hale getirir. Çözüm olarak bobine paralel bir kompanzasyon kondansatörü eklenmelidir.
1 kutuplu ve 2 kutuplu darbe akım rölesi arasındaki fark nedir?
1 kutuplu modeller sadece devrenin faz (L) hattını keserek kontrol sağlar. 2 kutuplu modeller ise hem faz hem de nötr (N) hattını aynı anda keserek, aydınlatma yükünü şebekeden tam anlamıyla izole eder ve endüstriyel veya ıslak hacimlerde ekstra güvenlik sağlar.
Neden vaviyen ve ara vaviyen yerine darbe akım rölesi tercih edilmelidir?
Üç veya daha fazla kontrol noktasının olduğu sistemlerde vaviyen anahtarlar arasında çok sayıda kablo çekmek gerekir. Darbe akım rölesi sisteminde ise kontrol noktası ne kadar artarsa artsın, butonlar birbirine sadece iki ince kablo ile paralel bağlanır. Bu da ciddi oranda kablo, zaman ve işçilik tasarrufu demektir.
Darbe akım rölesi trifaze (3 fazlı) aydınlatmalarda kullanılabilir mi?
Evet, kullanılabilir. Yüksek güçlü ve geniş aydınlatma gruplarının kontrolü için özel olarak üretilen 4 kutuplu (4-pole) darbe akım röleleri kullanılarak R, S ve T fazları dengeli bir şekilde tek bir yaylı buton üzerinden kontrol edilebilir.
Darbe akım rölesi zaman ayarlı olarak kapatılabilir mi?
Standart telerüptörler zaman ayarlı değildir, sadece basıldığında konum değiştirirler. Ancak projelerde açık unutulma riskine karşı “gecikmeli düşmeli” veya merdiven otomatiği fonksiyonu entegre edilmiş melez telerüptör modelleri kullanılarak ayarlanan süre sonunda kendi kendini kapatması sağlanabilir.
Kurulum sırasında güvenlik açısından en çok neye dikkat edilmelidir?
Tesisatta kullanılacak röle bobin gerilimi ile şebeke geriliminin uyuştuğundan (örneğin 220V AC) emin olunmalı, insan hayatını korumak adına nihai linyelerde 30mA kaçak akım koruma rölesi bulunmalı ve tüm bağlantılar yalnızca yetkili personeller tarafından şemaya uygun şekilde yapılmalıdır.
