Motor sürücüleri (VFD – Hız Kontrol Cihazları), endüstriyel tesislerden otomasyon projelerine kadar elektrik motorlarının hızını, yönünü ve torkunu kontrol etmek için vazgeçilmez donanımlardır. Ancak bir motor sürücüyü sadece üzerindeki tuş takımı ile kontrol etmek, özellikle cihazın bir pano içerisine yerleştirildiği durumlarda pratik değildir. Bu noktada motor sürücü start-stop-pot bağlantısı devreye girer. Bu makalemizde, VFD cihazınızı pano kapağına taşıyacağınız butonlar ve hız ayar düğmesi ile nasıl kontrol edeceğinizi detaylı şemalar, malzeme listesi ve parametre ayarları ile adım adım inceleyeceğiz.
Kullanılacak Malzemeler ve Kablo Listesi
Bağlantıya geçmeden önce, şemamızı sahada uygulamak için ihtiyaç duyacağınız temel donanımları ve kablo tiplerini aşağıdaki tabloda görebilirsiniz:
| Malzeme Adı | Özellik / Değer | Kullanım Amacı |
|---|---|---|
| Motor Sürücü (VFD) | Uygun güçte (Örn: 3 Faz girişli) | Motorun hız ve yön kontrolünü sağlamak. |
| Otomatik Sigorta | 3 Kutuplu (C32 vb. motor gücüne uygun) | Sistemi aşırı akım ve kısa devrelere karşı korumak. |
| Yaylı Butonlar (Start / Stop) | 2x Yeşil (NO), 1x Kırmızı (NC) | Pano üzerinden İleri, Geri ve Durdurma komutlarını vermek. |
| Potansiyometre | 10 kOhm | Motor devrini analog olarak (0-10V) manuel ayarlamak. |
| Kumanda Kablosu | 0.50 mm² veya 0.75 mm² (Blendajlı/LIYCY) | Buton ve potansiyometre sinyallerini parazitsiz iletmek. |
| Güç Kablosu | Motor akımına uygun kesitte (Örn: TTR veya NYY) | Şebeke-Sürücü ve Sürücü-Motor arası enerji transferi. |

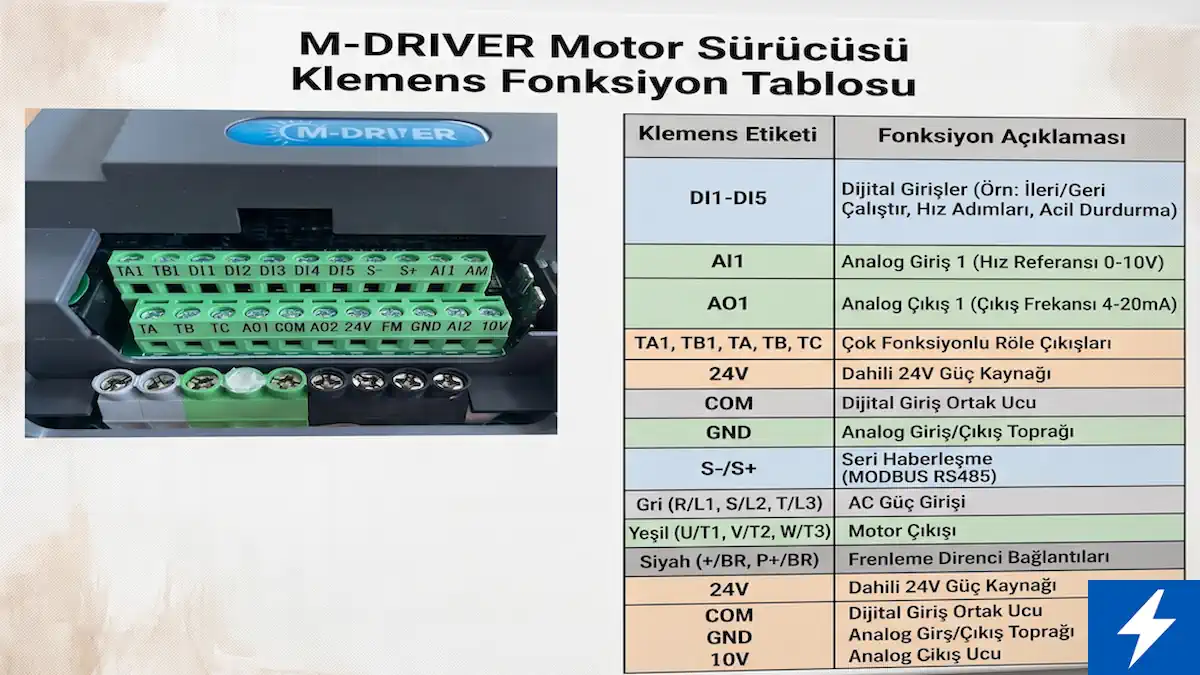

Motor Sürücü Klemensleri Ne İşe Yarar? (Terminal Görevleri)
Motor sürücü harici start-stop ve potansiyometre bağlantısı, Herhangi bir bağlantı yapmadan önce, cihazın çalışma prensibini anlamak ve kontrol kartı üzerinde bulunan klemenslerin ne anlama geldiğini bilmek hayati önem taşır. Konuyla ilgili daha derinlemesine teorik bilgi arayanlar ABB Sürücü (VFD) Teknik Dokümantasyonu sayfasını inceleyebilirler. Sürücü terminalleri genellikle dijital girişler (DI), analog girişler (AI), röle çıkışları ve haberleşme portlarından oluşur.
| Klemens Grubu | Klemens Etiketi | Fonksiyon Açıklaması |
|---|---|---|
| Dijital Sinyaller | DI1 – DI5 | Dijital Girişler (Örn: İleri/Geri Çalıştır, Kademeli Hız, Acil Durdurma). COM ucu ile tetiklenir. |
| COM | Dijital Girişler (DI) için Ortak Uç (0V Referans). | |
| Analog Sinyaller | 10V | Dahili 10V DC Referans Çıkışı (Harici potansiyometre beslemesi için kullanılır). |
| AI1 | Analog Giriş 1 (Hız Referansı. Genellikle 0-10V potansiyometre sinyali okunur). | |
| AI2 | Analog Giriş 2 (Genellikle 4-20mA basınç/sıcaklık sensörü sinyali okunur). | |
| AO1 / AO2 | Analog Çıkış 1 ve 2 (Sürücünün çıkış frekansını veya akımını 0-10V / 4-20mA olarak dışarı verir). | |
| AM | Analog Metre Çıkışı (Genellikle paneldeki ibreli göstergeleri sürmek içindir). | |
| GND | Analog Giriş/Çıkışlar (AI, AO) ve 10V referansı için Toprak / Ortak Uç. | |
| Röle ve Pals | TA, TB, TC | Çok Fonksiyonlu Röle Çıkışı 1 (TA-TC Normalde Açık, TB-TC Normalde Kapalı kontak). Arıza veya çalışma bilgisi verir. |
| TA1, TB1 | Çok Fonksiyonlu Röle Çıkışı 2 (Sadece Normalde Açık kontak). | |
| FM | Yüksek Hızlı Pals (Pulse) Çıkışı (Hız veya çalışma durumunu dijital sinyal dalgası olarak verir). | |
| Haberleşme & Güç | S- / S+ | Seri Haberleşme Portu (MODBUS RS485). Cihazı PLC veya bilgisayar ile haberleştirir. |
| 24V | Dahili 24V DC Güç Kaynağı (Harici sensörleri veya küçük röleleri beslemek içindir). | |
| Ana Güç Bağlantıları | R/L1, S/L2, T/L3 | AC Güç Girişi (Şebekeden gelen fazların bağlandığı alt terminaller). |
| U/T1, V/T2, W/T3 | Motor Çıkışı (Sürücüden motora giden 3 fazlı çıkış). | |
| +/BR, P+/BR | Frenleme Direnci / DC Bara Bağlantıları (Motorun hızlı durması gereken durumlarda direnç bağlamak içindir). |
Yukarıdaki tabloda görüldüğü üzere:
- DI1 – DI5 (Dijital Girişler): Motor sürücüye İleri/Geri çalıştırma, acil durdurma veya kademeli hız komutlarını verdiğimiz terminallerdir. Bu girişler genellikle cihazın ürettiği COM ucu ile tetiklenir.
- AI1 (Analog Giriş 1): Harici potansiyometreden gelen 0-10V arası gerilim sinyalini okuyarak motorun dönüş frekansını (hızını) belirler.
- COM ve 10V: Kontrol sinyalleri için cihazın ürettiği referans voltajlarıdır.
VFD Hız Kontrol Cihazı Kumanda Bağlantı Şeması (Start – Stop – Potansiyometre)

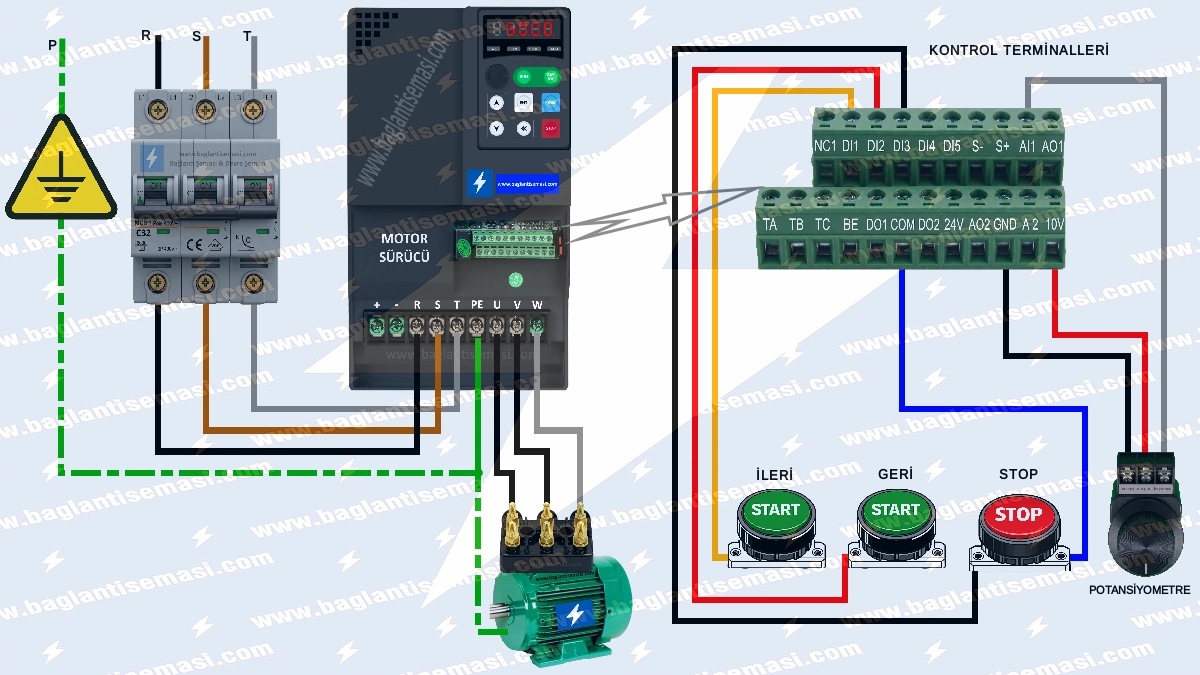

Motor sürücü start-stop-pot bağlantısı, Aşağıdaki özel çizim bağlantı şemamızda, motor sürücünün kontrol terminallerine 3 adet yaylı buton (İleri, Geri, Stop) ve 1 adet potansiyometrenin nasıl bağlanacağını görebilirsiniz. Güvenli bir sistem kurmak için projelerinizde mutlaka kablo kesit hesabı yaparak doğru kalınlıkta iletkenler seçtiğinizden emin olun. Bknz: Solar Sürücü Şebeke Ayırıcı Şalter Bağlantısı Nasıl Yapılır?
Start-Stop ve Yön Kontrol Bağlantısı
Klasik kontaktör ve röle devrelerine göre motor sürücü bağlamak donanımsal olarak çok daha pratiktir ve daha az kablo gerektirir. Sürücü klemens bloğundaki COM (Ortak Uç) terminalinden alınan sinyal, butonların girişine köprülenerek dağıtılır. İlginizi çekebilir : Şamandıra (Flatör) Bağlantı Şeması: Sıvı Seviye Kontrolü ve Motor Koruma Rehberi
- İleri Start butonunun çıkışı DI1 terminaline bağlanır.
- Geri Start butonunun çıkışı DI2 terminaline bağlanır. (Böylece panonuzdaki ileri geri bağlantı senaryosu tamamlanmış olur.)
- Stop butonunun çıkışı ise DI3 terminaline bağlanarak durdurma devresi tamamlanır.
Potansiyometre ile Hız Kontrolü Bağlantısı
Motor devrini dışarıdan manuel olarak ayarlamak için 10 kOhm değerinde bir potansiyometre kullanılır. Potansiyometrenin üç bacağı sırasıyla sürücüdeki şu klemenslere bağlanır:
- Sağ veya sol dış bacak: 10V (Referans gerilimi)
- Orta bacak (Sinyal): AI1 (Analog Giriş)
- Diğer dış bacak: GND (Toprak/Eksi)
Şemayı (Motor Sürücü Harici Start-Stop Pot Bağlantısı) Kurduk, Şimdi Motor Sürücünün Beynine Görevlerini Verelim (Parametre Ayarları)
Motor sürücülerin içinde akıllı telefonların “Ayarlar” menüsüne benzeyen bir yazılım vardır. F0-00, F0-01 gibi kodlar bu menüdeki sayfa numaralarıdır (parametrelerdir). Pano montajını yapan bir teknik personel kabloları kusursuz bağlasa bile, bu parametreleri cihaza girmezse sistem asla çalışmaz. Üstte incelediğimiz şemanın, cihazın beynindeki görev listesi şu şekildedir:
- F0-00 = 1 (Harici Terminalden Çalıştır): Sürücüler kutudan fabrika ayarıyla çıktığında, sadece kendi ekranı üzerindeki yeşil “RUN” ve kırmızı “STOP” tuşlarıyla çalışmaya ayarlıdır. Bu ayarı “1” yaptığımızda cihaza şu emri veririz: “Kendi üzerindeki tuşları iptal et; sana DI1, DI2, DI3 klemenslerinden harici olarak bağladığım butonlarla komut vereceğim.”
- F0-01 = 2 (Ana Frekans Kaynağı AI1): Motorun hızının nereden ayarlanacağını seçtiğimiz yerdir. Bunu “2” yaptığımızda cihaz anlar ki: “Hızımı ekranımdaki oklardan değil, AI1 (Analog Input 1) klemensine bağlanan harici potansiyometreden gelen voltaja göre değiştireceğim.”
- F1-06 = 2 (Üç Telli Komut Modu): Bu, Start/Stop devresi için çok kritik bir ayardır. Cihaza bağladığımız butonların “kalıcı (evdeki lamba anahtarı gibi)” mı yoksa “yaylı (kapı zili gibi bas-bırak)” mı olduğunu söyler. “2” değerini girdiğimizde cihaz şunu bilir: “Bana yaylı buton bağladılar. Start butonuna basılıp bırakıldığında motorun çalışmaya devam etmesi için kendi içimden mühürleme yapmalıyım.”
- F1-02 = 3 (DI3 Terminal Fonksiyonu): 3 telli bağlantıda stop işleminin nereden yapılacağını belirler. Bu ayarla DI3 klemensine “Durdurma (Stop/Reset)” görevi atanmış olur ve devredeki harici Stop butonu aktif hale gelir.
Bağlantıları şemamıza uygun şekilde yapıp, yukarıdaki parametreleri cihazınıza girdiğinizde, pano kapağındaki butonlarınız ve potansiyometreniz ile motorunuzu tam kapasite kontrol edebilirsiniz.
VFD Motor Sürücü Harici Start-Stop ve Potansiyometre Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Sürücüye bağladığım harici start butonu motoru neden çalıştırmıyor?
Kablo bağlantılarınız tamamen doğru olsa bile, sürücünün parametre ayarlarından “Harici Terminalden Çalıştır” komutunu aktif etmemiş olabilirsiniz. Cihazlar kutudan çıktığında sadece kendi üzerindeki ekran tuşlarından komut almaya programlıdır. Bu durumu düzeltmek için başlatma kaynağı parametresini (Örn: F0-00 = 1) değiştirmeniz gerekir.
VFD hız ayarı için kullanılacak potansiyometre kaç kOhm olmalıdır?
Motor sürücülerde harici hız kontrolü (analog giriş) için genellikle 10 kOhm (10K) değerinde lineer potansiyometre kullanılması tavsiye edilir. Daha düşük veya daha yüksek değerli dirençler, cihazın voltaj hassasiyetini bozarak hız dalgalanmalarına sebep olabilir.
Start-stop bağlantısında yaylı buton mu, yoksa kalıcı anahtar mı kullanılmalı?
Standart ve endüstriyel olarak en güvenli kumanda panosu diziliminde (3 telli komut modu), bas-bırak mantığıyla çalışan yaylı butonlar kullanılır. Cihaza “yaylı buton bağlandığı” komutunu (Örn: F1-06 = 2) girdiğinizde, sürücü Start butonuna basıldığında kendi içinden elektronik mühürleme yaparak çalışmaya devam eder.
Motor sürücü kumanda devresinde kontaktör kullanmak zorunlu mudur?
Hayır, zorunlu değildir. Motor sürücülerin kontrol klemenslerine (DI1, DI2 vb.) buton bağlarken araya kontaktör veya harici mühürleme rölesi koymanıza gerek yoktur. Sürücülerin kendi donanımı düşük voltajlı kontrol sinyallerini algılayıp sistemi yönetir, bu da pano içindeki donanım ve kablo karmaşasını ortadan kaldırır.
Sürücü klemenslerindeki 10V, AI1 ve GND ne anlama geliyor?
Bu üç terminal hız kontrolü içindir. 10V cihazın potansiyometreye gönderdiği referans voltajını, AI1 (Analog Input) potansiyometreden geri dönen ve motorun hızını belirleyen sinyal girişini, GND ise eksi (toprak) ucunu ifade eder.
Harici potansiyometreyi çeviriyorum ama motor hızlanmıyor, çözümü nedir?
Eğer butonlarınız çalışıyor ancak hız ayarı değişmiyorsa, ana frekans kaynağı değiştirilmemiştir. Sürücüye, hız referansını kendi üzerindeki oklardan değil, AI1 klemensine bağladığınız potansiyometreden almasını söylemeniz gerekir (Örn: F0-01 = 2 parametresi girilmelidir).
Sürücü panosuna kumanda kablosu çekerken nelere dikkat edilmelidir?
Motor sürücüler yüksek frekans ürettiği için parazit (elektromanyetik gürültü) oluşturabilirler. Buton ve potansiyometre sinyallerinin bu gürültüden etkilenmemesi adına standart kablolar yerine 0.50 mm² veya 0.75 mm² kesitli blendajlı (ekranlı) kumanda kablosu LIYCY kullanılması ve blendajın sadece bir ucundan topraklanması tavsiye edilir.
