Akıllı ev otomasyonu serimizin üçüncü adımında, evimizdeki standart topraklı prizleri sıva altı akıllı röleler kullanarak nasıl “akıllı” hale getirebileceğimizi inceliyoruz. Daha önce Akıllı Ev Rölesi Nedir? Detaylı Rehber başlıklı ana makalemizde sistemin temel mantığını kavramış, ardından Akıllı Röle Vaviyen Bağlantı Şeması ile aydınlatma otomasyonuna değinmiştik. Bu rehberimizde ise odak noktamız, doğrudan duvar kasasının içine entegre edilen akıllı röle priz bağlantı şeması ve montajın teknik detayları olacak.
Neden Harici Adaptör Yerine Sıva Altı Akıllı Röle Tercih Edilmeli?
Piyasada doğrudan prize takılan (tak-çalıştır) akıllı priz adaptörleri bulunmasına rağmen, profesyonel tesisatlarda sıva altı akıllı röle kullanmanın çok daha ciddi teknik ve estetik avantajları vardır:
- Görünmez Kurulum: Duvar kasasının (buatın) içine gizlendiği için dışarıdan hiçbir cihaz veya kablo kalabalığı görünmez. Odanın dekoratif bütünlüğü korunur.
- Mevcut Çerçevelerle Tam Uyum: Evinizdeki mevcut priz serisini (çerçeve ve kapak tasarımını) değiştirmek zorunda kalmazsınız.
- Kesintisiz ve Sabit Sistem: Yanlışlıkla prizden çekilme veya yerinden oynama ihtimali olmadığı için otomasyon senaryolarınız hiçbir zaman kesintiye uğramaz.
Akıllı Röle Standart Priz Kasasına (Buata) Sığar Mı?

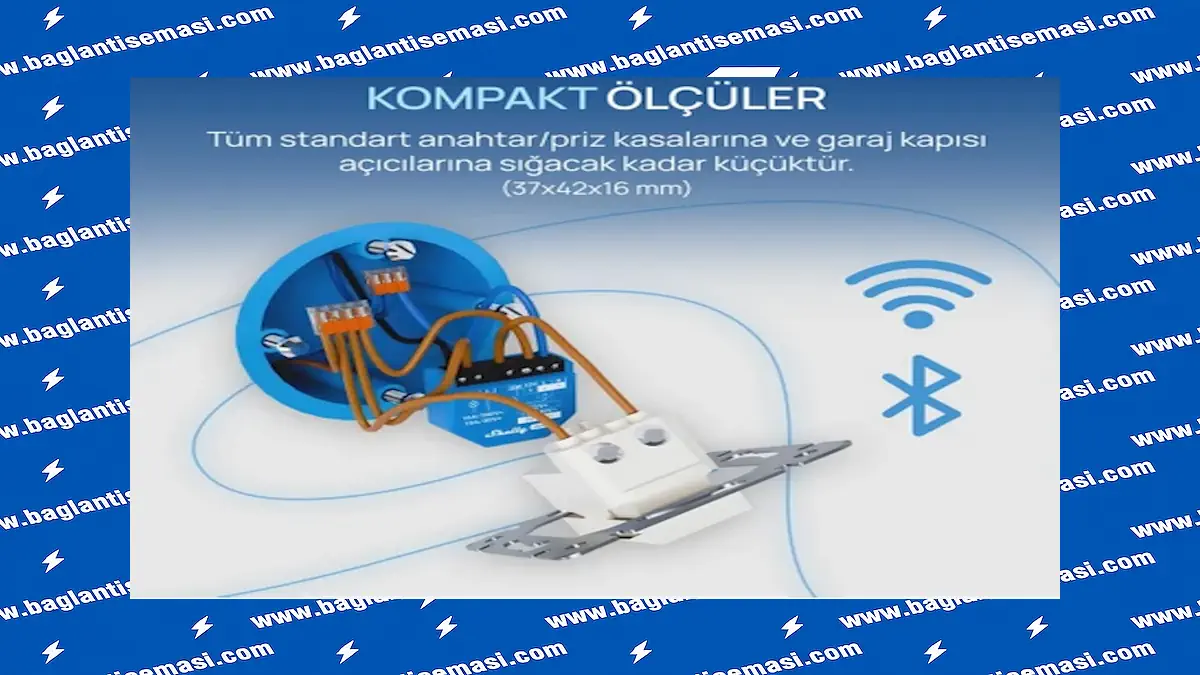

Akıllı otomasyon sistemleri tasarlanırken en çok merak edilen konulardan biri budur. Yeni nesil akıllı röleler oldukça kompakt ölçülerde (örneğin 37x42x16 mm) üretilir. Bu milimetrik boyutlar, cihazın tüm standart anahtar ve priz kasalarına rahatlıkla sığmasını sağlar. Röle, priz mekanizmasının hemen arkasında, kasanın dip kısmına yerleştirilir ve kısa montaj kabloları ile prize bağlanır.

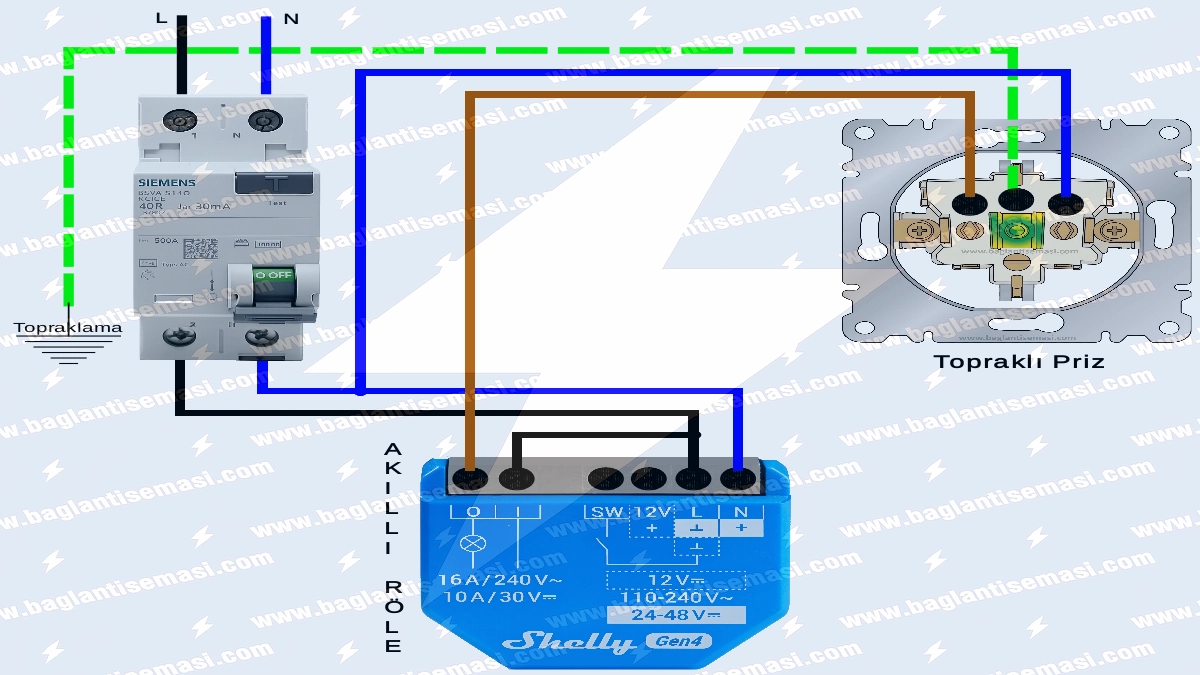

Akıllı Röle Priz Bağlantı Şeması ve Adım Adım Kurulum
Standart bir priz bağlantısı yapısını akıllı sistemle birleştirirken temel mantık, faz hattının (L) akıllı röle üzerinden geçirilerek anahtarlanmasına dayanır. Nötr (N) ve Toprak hatları ise hem rölenin hem de prize takılacak cihazın güvenli çalışması için doğru şekilde dağıtılmalıdır.
Aşağıdaki adımları uygulayarak bağlantıyı standartlara uygun şekilde tamamlayabilirsiniz:
1. Sistemin Enerjisini Kesin
İşe başlamadan önce prize giden hattın bağlı olduğu sigortayı kapalı (OFF) konuma getirin. Faz kontrol kalemi veya bir multimetre ile klemense dokunarak hattaki enerjinin tamamen kesildiğini mutlaka doğrulayın.
2. Giriş (Besleme) Bağlantılarının Yapılması
- Faz (L) Bağlantısı: Sigortadan gelen Faz (genellikle kahverengi veya siyah) kablosu, akıllı röle üzerindeki L klemensine girilir. Akıllı rölenin çalışması için gereken sürekli enerji buradan sağlanır.
- Nötr (N) Bağlantısı: Sigortadan gelen Nötr (mavi) kablosu, akıllı röle üzerindeki N klemensine bağlanarak rölenin besleme devresi tamamlanır.
3. Çıkış (O – Output) Bağlantısı
Rölenin içindeki anahtarlama devresi tetiklendiğinde (uygulamadan “aç” komutu verildiğinde) elektriğin prize iletilmesi gerekir.
- Akıllı röle üzerindeki O (Output/Çıkış) klemensinden uygun kesitte bir kablo alınarak doğrudan prizin Faz girişine bağlanır. Bu sayede priz sadece röle üzerinden izin verildiğinde elektrik akımı alır.
4. Prizin Nötr ve Toprak Bağlantıları
- Nötr Dağıtımı: Prizin çalışabilmesi için de bir nötr hattına ihtiyacı vardır. Ana hattan gelen Nötr (mavi) kablosu akıllı röleye girdikten sonra, bir klemens yardımıyla ek yapılarak veya röle üzerindeki uygun atlama portu kullanılarak prizin Nötr terminaline ulaştırılır.
- Topraklama Hassasiyeti: Sigortadan veya ana hattan gelen Toprak (sarı-yeşil) kablosu akıllı röleye kesinlikle bağlanmaz. Rölelerin gövdesi plastik yalıtkan olduğundan topraklamaya ihtiyaç duymaz. Toprak kablosu, tesisattan doğrudan ve kesintisiz biçimde prizin orta kısmındaki topraklama klemensine bağlanmalıdır.
(Not: Şemada ve uygulamada akıllı röle üzerindeki SW (Switch) klemensi boş bırakılmıştır. SW klemensi fiziksel bir buton ile kontrol için kullanılır; standart bir priz otomasyonunda fiziksel bir anahtara ihtiyaç duyulmadığı için bu klemense bağlantı yapılmaz.)
Kurulumda Dikkat Edilmesi Gereken Teknik Detaylar
Akıllı röle priz bağlantı şeması uygulanırken, sistemin uzun ömürlü ve güvenli olması için aşağıdaki teknik parametrelere dikkat edilmelidir:
- Amper ve Güç Sınırı: Prizlere takılacak cihazların çektiği akım, aydınlatma linyelerine göre çok daha yüksektir. Çamaşır makinesi veya elektrikli ısıtıcı gibi yüksek güç çeken cihazlar için, kullanacağınız rölenin minimum 16 Amper (yaklaşık 3500-3680 Watt) anahtarlama kapasitesine sahip olduğundan emin olun.
- Doğru Kablo Kesiti: Priz linyelerinde uluslararası standartlar gereği 2.5 mm² kesitli tam bakır kablolar kullanılmalıdır. Röle klemenslerine bu kabloları bağlarken gevşeklik kalmamasına dikkat edin. Kablo kalınlıkları ve taşıma kapasiteleri hakkında tereddütleriniz varsa kablo kesit hesabı nasıl yapılır başlıklı makalemizden formülleri inceleyebilirsiniz.
- Ağ İletişim Protokolleri ve Sinyal: Röle, sıva altı kasanın içine yerleştirilip üzeri kapatılacağı için Wi-Fi veya Bluetooth sinyalini sağlıklı aldığından emin olun. Gelişmiş akıllı ev sistemleri ve standartları hakkında daha fazla teknik vizyon edinmek isterseniz, uluslararası Connectivity Standards Alliance (CSA) Matter Standartları sayfasını inceleyerek otomasyon teknolojilerinin geleceği hakkında bilgi sahibi olabilirsiniz.
Tüm mekanik ve elektriksel bağlantıları sağlam bir şekilde tamamladıktan sonra, enerjiyi verip cihazınızı akıllı telefon uygulamanız üzerinden ağınıza entegre edebilirsiniz.
Akıllı Röle Priz Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Akıllı röle ile prize en fazla kaç watt’lık cihaz bağlayabilirim?
Standart priz linyeleri ve bu linyelerde kullanılan 16 Amperlik akıllı röleler (örneğin Shelly 1PM, Sonoff Mini vb.), maksimum 3500 – 3680 Watt (rezistif yük) güce kadar destekler. Bağlayacağınız cihazın etiketindeki güç tüketim (Watt) değerinin bu sınırın altında olduğundan emin olmalısınız.
Akıllı röle priz bağlantısında nötr kablosu zorunlu mu?
Evet, kesinlikle zorunludur. Akıllı rölenin kendi elektronik devresinin çalışabilmesi (Wi-Fi ağına bağlanıp komutları dinleyebilmesi) için hem faz hem de nötr hattına ihtiyacı vardır. Priz kasalarında zaten nötr hattı bulunduğu için aydınlatma kasalarına (anahtarlara) kıyasla prizlerde akıllı röle montajı daha kolaydır.
Akıllı röleyi topraklama hattına bağlamam gerekiyor mu?
Hayır. Akıllı rölelerin dış gövdeleri yalıtkan plastik malzemeden üretildiği için doğrudan bir topraklamaya ihtiyaç duymazlar. Tesisattan gelen sarı-yeşil topraklama kablosu, röleye uğramadan kesintisiz bir şekilde doğrudan prizin topraklama klemensine bağlanmalıdır.
Fırın, çamaşır makinesi veya elektrikli ısıtıcı gibi cihazlar için akıllı röle kullanılır mı?
Kullanacağınız röle 16A kapasiteli ise teorik olarak kullanılabilir. Ancak bu tarz cihazlar uzun süreli yüksek akım çeken (rezistif/endüktif) yüklerdir. Sürekli maksimum sınırda (3000W+) çalıştırmak akıllı rölenin ısınmasına ve ömrünün kısalmasına yol açabilir. Bu tür yüksek güçlü cihazlarda, röleyi doğrudan yüke bağlamak yerine, bir kontaktör yardımıyla devreyi kontrol etmek (rölenin kontaktörü, kontaktörün prizi tetiklemesi) çok daha güvenilir ve profesyonel bir yöntemdir.
İnternet (Wi-Fi) bağlantısı koptuğunda akıllı prizim çalışmaya devam eder mi?
Evet, yerel ağınız (modeminiz) çalışmaya devam ediyorsa telefonunuzla aynı ağ üzerinden kontrol sağlayabilirsiniz. Ancak dışarıdan (mobil veri ile) uzaktan kontrol ve kurduğunuz bulut tabanlı otomasyon senaryoları internet gelene kadar devre dışı kalır.
Mevcut priz çerçevemi ve kapağımı değiştirmem gerekir mi?
Hayır. Sıva altı akıllı rölelerin en büyük avantajı budur. Röle, duvar kasasının (buatın) tam içine, priz mekanizmasının arkasına gizlendiği için dışarıdan hiçbir şekilde görünmez. Evinizdeki mevcut anahtar/priz serisinin tasarım bütünlüğü bozulmaz.
Akıllı röle priz kasasına (buata) sığmıyorsa ne yapmalıyım?
Eski binalardaki sığ kasalarda veya çok fazla kablo ek bağlantısı olan buatlarda yer sıkıntısı yaşanabilir. Bu durumda buat içerisindeki kabloları daha düzenli bir şekilde arkaya itebilir veya çok dar ise kasanın arka/dip kısmını kırma işlemiyle bir miktar derinleştirerek röle için alan açabilirsiniz. Yeni nesil akıllı röleler zaten bu standart kasalara sığacak incelikte (yaklaşık 16mm) üretilmektedir.
Elektrik kesilip geldiğinde akıllı priz kapalı mı kalır, açık mı olur?
Bu durum tamamen sizin tercihinizdir. Çoğu akıllı röle uygulamasında (Shelly, Tuya, eWeLink vb.) “Enerji Geldiğinde Durum” (Power-on State) ayarı bulunur. Buradan cihazın elektrik geldiğinde “Açık”, “Kapalı” veya “Elektrik kesilmeden önceki son durumu koru” (Restore Last State) seçeneklerinden birini ayarlayabilirsiniz.
Sıva altı akıllı röle ile dışarıdan takılan akıllı priz adaptörlerinin farkı nedir?
Tak-çalıştır akıllı priz adaptörleri mecvut prizin üzerine takılır ve dışarı doğru bir çıkıntı oluşturur, estetik olarak kalabalık yaratabilir. Yanlışlıkla yerinden çıkma veya çıkarılma ihtimali vardır. Sıva altı röleler ise görünmezdir, tesisatın kalıcı bir parçası haline gelir ve sistem stabilitesi çok daha yüksektir.
Akıllı röle priz bağlantısını kendim yapabilir miyim?
Tesisatta faz, nötr ve toprak hatlarını doğru ayırt edebiliyor, multimetre ve kontrol kalemi kullanmayı biliyorsanız şemayı uygulayabilirsiniz. Ancak elektrik tesisatına müdahale etmek doğrudan hayati risk taşır. En ufak bir kısa devre veya gevşek bağlantı yangına sebep olabilir. Yeterli teknik bilgi ve tecrübeye sahip değilseniz bu işlemi mutlaka yetkili bir elektrik teknisyenine yaptırmalısınız. İşlem öncesi ana sigortayı kapatmak hayati kuraldır.
