Akıllı ev otomasyonu serimizde, aydınlatma ve priz sistemlerinin ötesine geçerek evdeki enerji tüketiminin en büyük kalemlerinden biri olan ısıtma sistemlerine odaklanıyoruz. Evinizdeki standart bir kombiyi sıva altı akıllı röleler kullanarak cep telefonunuzdan tam kontrollü, programlanabilir ve akıllı bir cihaza dönüştürmek, mühendislik açısından doğru uygulandığında mükemmel bir konfor ve tasarruf sağlar. Akıllı röle kombi bağlantı şeması için görüş, öneri ve taleplerinizi bizimle yorum aracılığı ile paylaşmayı unutmayın.
Daha önceki içeriklerimizde sistemin temel dinamiklerini Akıllı Ev Rölesi Nedir? Detaylı Rehber makalemizde işlemiştik. Ardından Akıllı Röle Vaviyen Bağlantı Şeması ile aydınlatma kontrolünü, Akıllı Röle Priz Bağlantı Şeması ile de güç linyelerinin otomasyonunu tamamladık. Şimdi ise, bu bilgi birikimini en hassas cihaz olan kombiler üzerinde uygulayacağız. Bu rehberde, akıllı rölenizi mevcut oda termostatınızla paralel bağlayarak “sıfır hata payı” ile çalışan, yedekli bir otomasyon senaryosunun teknik detaylarını inceleyeceğiz.
Kombi Anakartlarında Kuru Kontak (Dry Contact) Zorunluluğu
Kombi bağlantılarında yapılan en ölümcül hata, standart bir lamba yakar gibi akıllı rölenin çıkışından (Output) kombiye 220V şebeke gerilimi göndermektir. Kombi anakartları üzerindeki termostat girişleri (genellikle RT, TA veya Room Thermostat olarak adlandırılır) düşük voltajlı, hassas sinyal okuma devreleridir. Buraya 220V faz ulaştığı anda kombi anakartı saniyeler içinde yanarak kullanılamaz hale gelir.
Bu nedenle, kombi otomasyonunda kullanılacak akıllı rölenin (örneğin Shelly Plus 1 gibi modellerin) kesinlikle kuru kontak (dry contact) özelliğine sahip olması gerekmektedir. Kuru kontak, kendi üzerinden voltaj geçirmeyen, sadece iki metal ucu fiziksel olarak birleştirip ayıran (kısa devre yapan) tamamen yalıtılmış bir röle mekanizmasıdır. Röle “Açık” komutu aldığında, I (Input) ve O (Output) klemensleri içeriden birleşir ve kombi anakartına güvenli bir şekilde “çalış” sinyali gönderilir. Akıllı rölenin yüksek güçlü devrelerde kullanılabilmesi için kontaktörden yardım alması gerekir Bknz: Akıllı Röle ve Kontaktör Bağlantı Şeması: Yüksek Güçlü Yüklerin Kontrolü
Sistemin Kalbi: 15°C Senaryosu ve Paralel Çalışma Mantığı
Bağlantı Şeması standartlarına uygun olarak kurguladığımız bu tesisatın en önemli mühendislik detayı, akıllı röleyi mevcut oda termostatını iptal etmeden, ona paralel olarak sisteme dahil etmektir. Elektronik mantıkta bu bir “VEYA (OR) Kapısı” olarak çalışır. Yani, “Oda Termostatı VEYA Akıllı Röle” komut gönderdiğinde kombi ateşleme yapar.
İşte tam bu noktada, sistemin çakışmadan kusursuz işlemesi için 15°C Senaryosu devreye girer:
- Sorun: Eğer duvardaki mevcut mekanik veya dijital oda termostatınızı 25°C’ye ayarlarsanız, oda 25 derece olana kadar termostat kombiye sürekli “çalış” emri gönderir. Bu durumda siz cep telefonunuzdan akıllı röleyi kapatsanız bile kombi çalışmaya devam eder. Çünkü paralel bağlı sistemde bir tarafın iletimde olması yeterlidir.
- Çözüm (15°C Kuralı): Duvardaki fiziksel oda termostatınızı 15°C gibi ev ortamında pek düşülmeyecek düşük bir sıcaklığa ayarlarsınız. Oda sıcaklığı her zaman 15 derecenin üzerinde olacağı için, fiziksel termostat hiçbir zaman devreye girmez ve hattı sürekli “açık/pasif” tutar.
- Sonuç: Fiziksel termostat pasif kaldığı için, kombinin tüm kontrolü tamamen Akıllı Röleye (dolayısıyla sizin cep telefonunuza) geçer. Uygulamadan istediğiniz zaman kombiyi açar, kapatır veya zamanlama senaryoları oluşturursunuz.
Bu Senaryo Neden Bu Kadar Önemli? (Yedekleme/Redundancy)
Modern otomasyon sistemlerinde hata payı sıfır olmalıdır. Evde internet bağlantınız kopabilir, akıllı rölenin donanımı arızalanabilir, modemin fişi çekilebilir veya telefonunuzun şarjı bitebilir. Böyle bir kriz anında kış ortasında soğukta kalmamak için akıllı ev sistemine bağımlı olmamanız gerekir.
15°C senaryosu ile paralel bağladığımız fiziksel termostat tam bu anda hayat kurtarır. İnternetiniz çöktüğünde yapmanız gereken tek şey, duvardaki termostatın yanına gidip 15°C olan ayarı 25°C’ye yükseltmektir. Termostat anında devreye girerek kombiyi çalıştırır ve dijital arıza giderilene kadar sistemi manuel olarak kullanmaya devam edersiniz.
Adım Adım Akıllı Röle Kombi Bağlantı Şeması Uygulaması
Otomasyon senaryosunun mekaniğini kavradıktan sonra saha montajına geçebiliriz. Elektrik tesisatı ile kombi anakartı üzerinde işlem yapılacağı için işlemlerin tamamen enerjisiz ortamda yapılması hayati önem taşır. İşleme başlamadan önce ana sigortayı kapatın ve kontrol kalemi ile enerjinin kesildiğini doğrulayın.
1. Fabrikasyon Kısa Devre Köprüsünün (Kırmızı Kablo) Sökülmesi
Kombilerin anakartında, fabrikadan çıkışta harici bir termostat takılı olmadığı için cihazın doğrudan çalışabilmesi adına RT klemensleri arasında genellikle kırmızı renkli, kalın, kısa bir kablo köprüsü (şönt) bulunur. Otomasyona geçerken yapmanız gereken ilk iş, RT klemenslerindeki vidaları gevşeterek bu kısa devre köprüsünü tamamen söküp almaktır. Eğer bu köprüyü sökmezseniz, kurduğunuz akıllı sistem kombiye hiçbir şekilde söz geçiremez ve kombi 7/24 çalışmaya devam eder.
2. Akıllı Rölenin 220V Besleme (Güç) Bağlantısı
Akıllı rölenin kendi iç donanımının, işlemcisinin ve Wi-Fi modülünün çalışabilmesi için sürekli bir enerjiye ihtiyacı vardır. Kombiyi besleyen ana şalterden veya transfer şalteri panosundan gelen 220V şebeke hattı kullanılır.
- Kombiyi besleyen sigortadan gelen Faz (L) kablosu, akıllı rölenin L (veya L1) klemensine bağlanır.
- Şebekeden gelen Nötr (N) kablosu, akıllı rölenin N klemensine bağlanarak rölenin enerji alması sağlanır.
3. Kuru Kontak ve Oda Termostatı Paralel Sinyal Bağlantısı

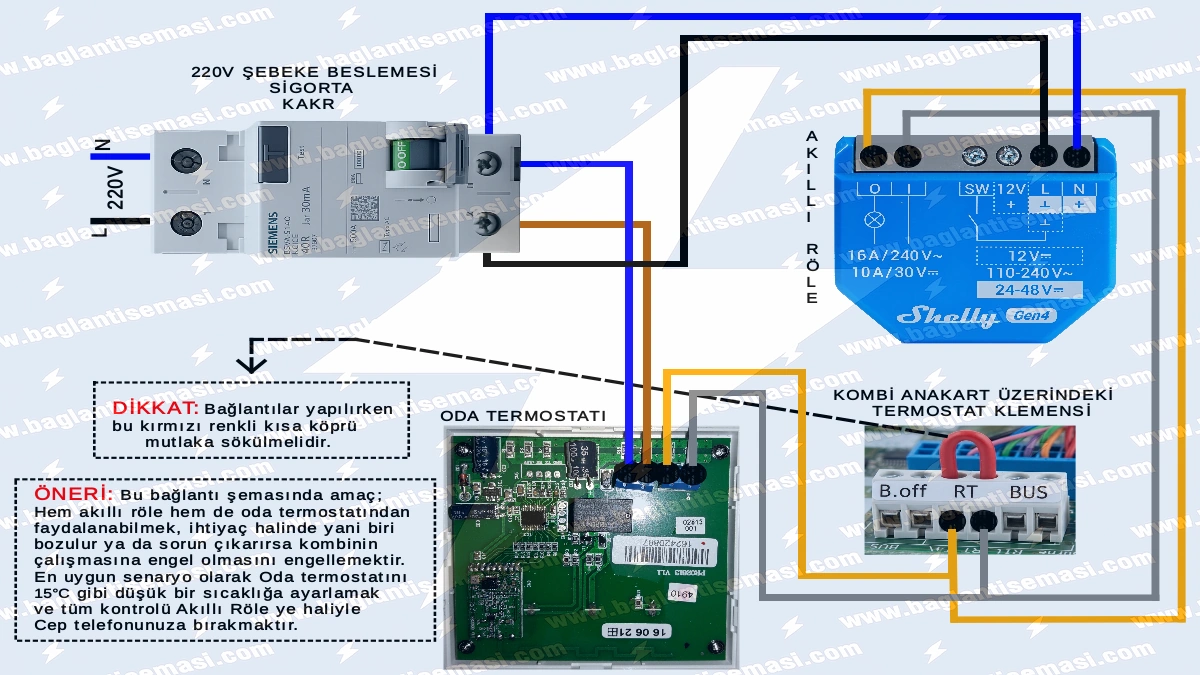

Rölenin enerjisi sağlandıktan sonra, kombiyi yönetecek olan ve içinde voltaj barındırmayan sinyal kablolarının montajı yapılır. Şemada görüldüğü gibi, paralel bağlantı için şu adımlar izlenmelidir:
- Akıllı rölenizin yalıtılmış kuru kontak terminallerinden (genellikle I ve O olarak işaretlenir) iki adet yeni sinyal kablosu çekin.
- Eğer sisteminizde halihazırda bağlı bir oda termostatı varsa, bu termostattan kombiye gelen iki adet sinyal kablosunu da hazırlayın.
- Akıllı rölenin “I” (Input) klemensinden gelen kablo ile Oda Termostatından gelen kablolardan birini klemens yardımıyla birleştirin. Bu birleşen ucu, kombi anakartındaki RT (Termostat) klemensinin birinci yuvasına bağlayın.
- Akıllı rölenin “O” (Output) klemensinden gelen diğer kablo ile Oda Termostatından gelen ikinci kabloyu birleştirin. Bu ucu da kombi anakartındaki RT klemensinin ikinci yuvasına girin.
Bu bağlantı stili sayesinde, sinyal akışı hem akıllı röle üzerinden hem de fiziksel oda termostatı üzerinden kombiye ulaşabilecek iki farklı fiziksel yola kavuşmuş olur.
Devreye Alma ve Güvenlik Kontrolleri
Tüm bağlantıları yaptıktan sonra klemens vidalarının tam sıkıldığından emin olun. Gevşek bağlantılar ark oluşturabilir veya sinyal iletişimini koparabilir. Özellikle rölenin 220V besleme klemenslerindeki (L ve N) kabloların uçlarından sıyrılıp kuru kontak klemenslerine (I ve O) temas etme ihtimalini ortadan kaldırmak için kablo izolasyonlarına çok dikkat edin.
Fiziksel kontroller bittikten sonra kombi sigortasını açarak sisteme enerji verin. Akıllı telefonunuzdaki üretici uygulaması (Shelly Cloud, Tuya, eWeLink vb.) üzerinden röleyi ağınıza dahil edin. Uygulama üzerinden röleyi açtığınızda (röleden ince bir “çıt” sesi gelir) kombinizin ateşleme yaparak çalışmaya başladığını, uygulamadan kapattığınızda ise kombinin durduğunu gözlemleyeceksiniz. Son olarak dijital sistem kapalıyken duvardaki oda termostatının ayarını yükselterek kombinin manuel olarak da devreye girdiğini teyit edip, kusursuz ve yedekli akıllı ısıtma sisteminizi güvenle kullanmaya başlayabilirsiniz.
Akıllı Röle Kombi Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Kombiye doğrudan 220V çıkış veren standart bir akıllı röle bağlarsam ne olur?
Kombinizin anakartı saniyeler içinde yanar ve kullanılamaz hale gelir. Kombilerin termostat (RT) girişleri düşük voltajlı sinyal hatlarıdır. Bu yüzden kombi otomasyonunda kullanılacak rölenin kesinlikle kendi üzerinden elektrik akımı geçirmeyen, tamamen yalıtılmış “kuru kontak” (dry contact) özelliğine sahip olması zorunludur.
Kuru kontak (dry contact) özellikli akıllı röleyi nasıl ayırt edebilirim?
Kuru kontak özellikli rölelerin (örneğin Shelly Plus 1) üzerinde, 220V besleme girişlerinden (L ve N) tamamen bağımsız olarak “I” (Input) ve “O” (Output) şeklinde iki ayrı klemens bulunur. Bu klemensler şebeke voltajından fiziksel olarak yalıtılmıştır ve sadece içlerindeki anahtar kapanarak iki ucu kısa devre yapar.
Akıllı röle takarken mevcut oda termostatımı duvardan sökmek zorunda mıyım?
Hayır, sökmek zorunda değilsiniz. Makalemizde anlattığımız paralel bağlantı şemasını (VEYA kapısı mantığı) uygulayarak, hem duvardaki mevcut oda termostatınızı hem de akıllı rölenizi aynı anda sisteme bağlı tutabilirsiniz.
Evde internet veya Wi-Fi koparsa kombim çalışmaya devam eder mi?
Evet, paralel bağlantının en büyük avantajı budur. İnternetiniz kesildiğinde akıllı röleye telefondan ulaşamazsınız ancak duvardaki fiziksel oda termostatınızın derecesini (örneğin 25°C’ye) yükselterek kombiyi manuel olarak anında çalıştırabilirsiniz.
Kombi anakartındaki fabrikasyon “kırmızı köprü” kablosunu sökmezsem ne olur?
Kombi anakartındaki RT klemensleri arasındaki köprüyü sökmezseniz, sistem zaten sürekli kısa devre (iletken) durumunda kalır. Akıllı rölenizden veya oda termostatınızdan hangi komutu gönderirseniz gönderin, kombi bu komutları görmezden gelerek kendi kazan sıcaklığına göre 7/24 çalışmaya devam eder.
15°C senaryosunda, kışın oda sıcaklığı gerçekten 15 derecenin altına düşerse ne olur?
Böyle ekstrem bir durumda (örneğin günlerce evde yoksanız ve ısıtma hiç çalışmadıysa), duvardaki oda termostatı ortamın 15 derecenin altına düştüğünü algılar ve akıllı rölenin komutunu beklemeden kombiyi otomatik olarak devreye sokar. Bu aynı zamanda evdeki tesisatın donmasını engelleyen harika bir pasif güvenlik önlemidir.
Kombi anakartımda RT klemensi yazmıyor, nereye bağlantı yapacağım?
Kombi markalarına göre termostat girişinin isimlendirmesi değişebilir. Genellikle RT (Room Thermostat), TA (Termostato Ambiente) olarak etiketlenir veya doğrudan bir köprü (şönt) kablosu ile birbirine bağlanmış iki klemens olarak kendini belli eder. Emin olamadığınız durumlarda kombinizin montaj kılavuzuna bakmalısınız.
Akıllı rölenin 220V beslemesini en yakın prizden alsam olur mu?
Teknik olarak çalışsa da, güvenli ve profesyonel olan yöntem akıllı rölenin faz (L) ve nötr (N) beslemesini doğrudan kombinin yanındaki sigortadan (kombiyi besleyen hattan) almaktır. Böylece kombi bakımında sigorta kapatıldığında akıllı rölenin de enerjisi tamamen kesilmiş olur.
Akıllı röleyi kombinin içine mi yoksa dışına mı monte etmeliyim?
Kombi içlerinde su tesisatı, yüksek ısı kaynakları ve metal bariyerler bulunur. Bu durum hem Wi-Fi sinyalini zayıflatır hem de elektronik cihazın ömrünü kısaltır. Akıllı röleyi kombinin dışına, tercihen kombi sigortasının bulunduğu harici bir plastik pano veya buat içerisine monte etmek en güvenli ve stabil yöntemdir.
Bu bağlantıyı yapmak kombinin garantisini bozar mı?
Kombi anakartındaki RT klemensi, üreticilerin harici termostat bağlanması için bilerek bıraktığı yasal ve standart bir bağlantı noktasıdır. Sadece köprüyü söküp kuru kontak uçlarını girdiğiniz için garanti bozulmaz. Ancak anakarta doğrudan 220V verip yakarsanız, bu durum yetkili servis tarafından tespit edilir ve cihaz garanti kapsamı dışında kalır. Bu yüzden kurulum adımlarına harfiyen uyulmalıdır.
