Elektrik enerjisinin sürekliliği, hem endüstriyel tesislerde hem de kritik konut uygulamalarında hayati bir öneme sahiptir. Şebeke enerjisinin kesilmesi durumunda yedek güç kaynağının (genellikle bir jeneratör) devreye girmesi ve şebeke geri geldiğinde yükün tekrar ana hatta aktarılması işlemini yöneten elektromekanik veya elektronik sistemlere Otomatik Transfer Şalteri (ATS – Automatic Transfer Switch) adı verilir.
Bu teknik dokümanda, monofaze ve trifaze sistemler için detaylı otomatik transfer şalteri bağlantı şeması örneklerini, MCCB (Kompakt Şalter) entegrasyonlarını ve sıfır hata prensibiyle kurulum aşamalarını inceleyeceğiz.
Otomatik Transfer Şalteri Nedir ve Neden Kullanılır?
Otomatik transfer şalterleri, güç kaynakları arasında geçiş yaparken iki kaynağın (şebeke ve jeneratör) aynı anda çakışmasını elektriksel ve mekanik kilitlemeler (interlock) ile engelleyen kritik güvenlik donanımlarıdır. Manuel transfer şalterlerinin aksine, gerilim dalgalanmalarını veya kesintileri algılayarak insan müdahalesine gerek kalmadan mikrosaniye düzeyinde güvenli geçiş sağlarlar.
Bir ATS sisteminin temel görevleri şunlardır:
- Şebeke gerilimini sürekli izlemek.
- Kesinti anında jeneratöre “çalış” (start) komutu göndermek.
- Jeneratör stabil gerilime ulaştığında yükü jeneratör hattına aktarmak.
- Şebeke enerjisi geri geldiğinde, yükü şebekeye geri alıp jeneratörü soğutma periyoduna sokarak durdurmak.

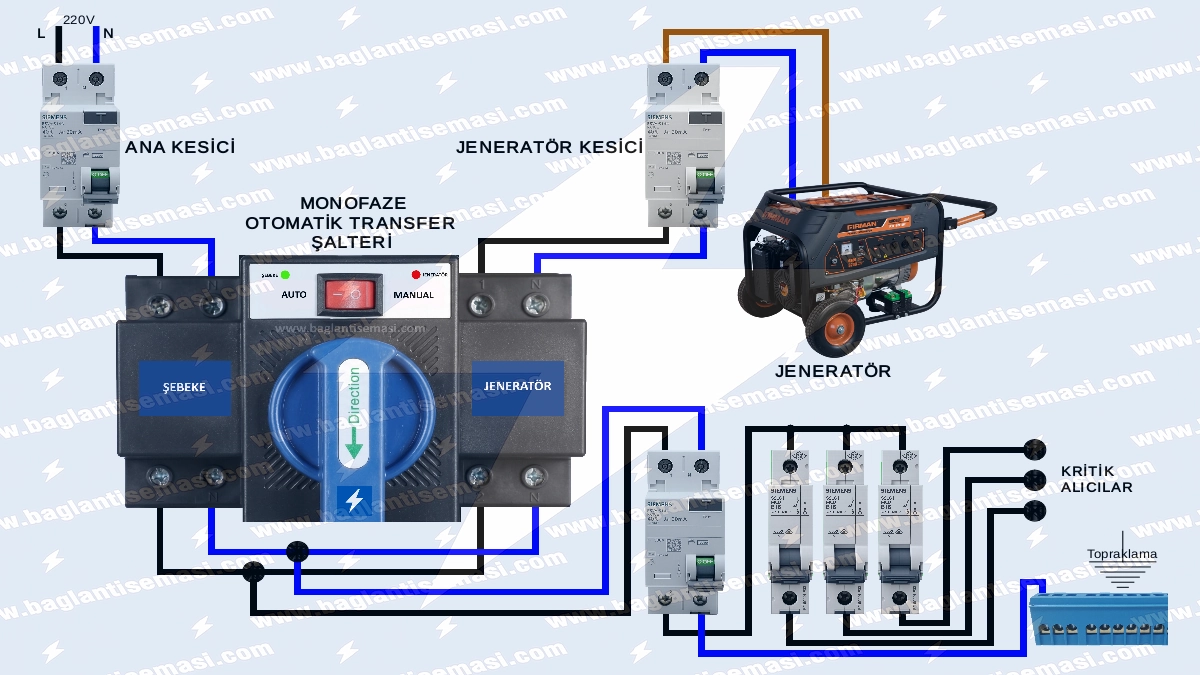

Monofaze Otomatik Transfer Şalteri Bağlantı Şeması
Özellikle konutlar, küçük işletmeler veya monofaze kuyu pompası gibi tek fazlı kritik yüklerin beslendiği senaryolarda monofaze ATS sistemleri tercih edilir. Sistem, şebeke ve jeneratörden gelen Faz (L) ve Nötr (N) hatlarını güvenli bir şekilde yönetir. Hazırladığımız tüm bağlantı şemalarında şalt malzemelerinin birebir görsellerini kullanmaya ve çizimleri sahada karşınıza çıkabilecek halleri ile sunmaya özen gösteriyoruz. Bu konuda Oda Termostatı Bağlantı Şeması ve Kurulum Rehberi şemamızı incelemenizi öneririz.
Monofaze Bağlantı Adımları ve Dikkat Edilmesi Gerekenler
- Ana Kesici ve Jeneratör Kesici Entegrasyonu: Doğru bir otomatik transfer şalteri bağlantı şeması kurgusunda, şebekeden ve jeneratörden gelen enerji doğrudan ATS’ye girmeden önce mutlaka uygun amperajda sigortalar (Örn: Siemens otomatlar) üzerinden geçirilmelidir. Bu, şalteri aşırı akım ve kısa devrelere karşı korur.
- L ve N Hatlarının Yönlendirmesi: Şebeke panosundan veya monofaze sayaç çıkışından gelen Faz ve Nötr hatları ATS’nin “Şebeke” giriş klemenslerine bağlanır. Aynı işlem jeneratör çıkışı için “Jeneratör” klemenslerine uygulanır.
- Yük (Alıcı) Çıkışı: ATS’nin alt kısmında birleşen çıkış klemensleri, doğrudan kritik alıcılara giden sigorta dağıtım grubuna (dağıtım barasına) bağlanır.
- Topraklama (PE) Güvenliği: Güvenli bir sistem için jeneratör şasisi ve şebeke ana tablosundan gelen sarı-yeşil topraklama hattı, sistemdeki ortak topraklama klemensinde birleştirilmeli ve yüklere kesintisiz aktarılmalıdır. Topraklama hattı kesinlikle şalter üzerinden geçirilmez.

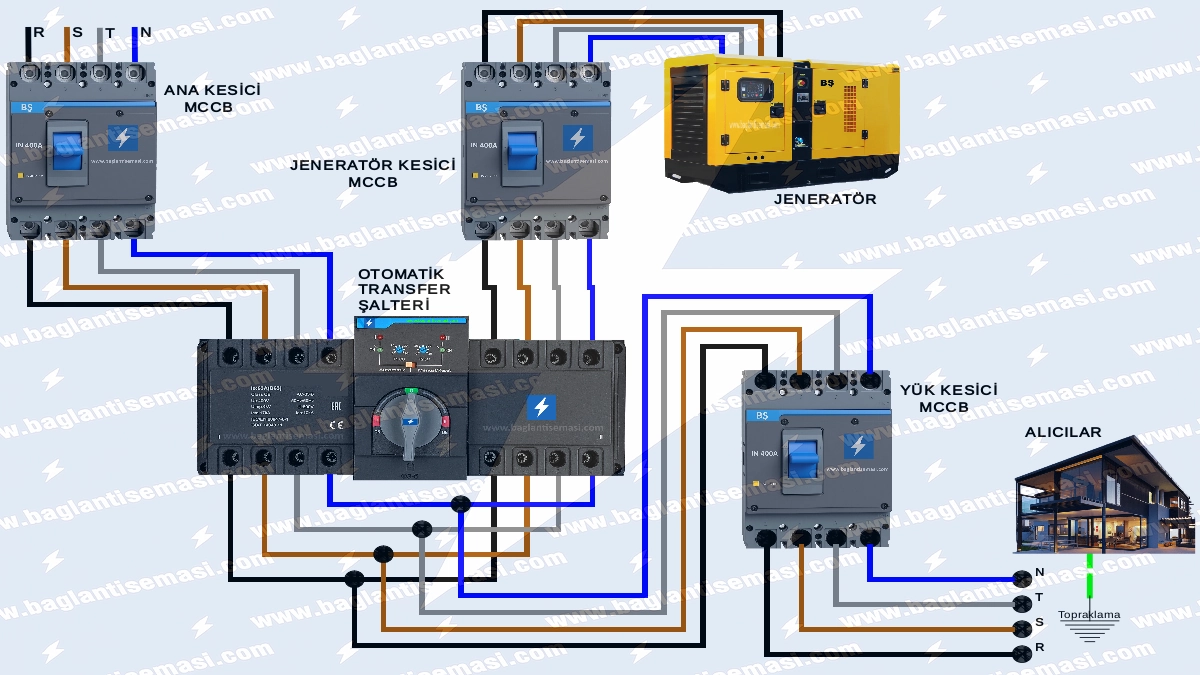

Trifaze (Endüstriyel) Otomatik Transfer Şalteri Bağlantı Şeması
Endüstriyel tesisler, hastaneler, veri merkezleri ve yüksek güç gerektiren binalarda trifaze (3 Fazlı) transfer sistemleri kullanılır. Burada R, S, T fazlarının yanı sıra Nötr hattının da güvenli bir şekilde anahtarlanması mühendislik standartları gereğidir.
Trifaze Sistemin Teknik Mimarisi
Trifaze ATS kurulumlarında 4 kutuplu (4P) mimari kullanılması, özellikle dengesiz yüklerin bulunduğu şebekelerde nötr kopması veya nötr üzerinden gerilim dönüşü (backfeed) risklerini sıfıra indirir.
- MCCB (Kompakt Şalter) Kullanımı: Yüksek akım taşıma kapasitesine sahip trifaze sistemlerde, şebeke girişinde, jeneratör girişinde ve yük çıkışında 4 kutuplu MCCB’ler kullanılır. Şemada görüldüğü üzere IN 400A gibi yüksek kapasiteli kesiciler, sistemin termik ve manyetik korumasını üstlenir.
- Faz Sıralaması (R-S-T-N): Bağlantılar TS HD 308 S2 standartlarına uygun renk kodlamasıyla (Kahverengi, Siyah, Gri ve Mavi) yapılmalıdır. Aksi takdirde, jeneratör devreye girdiğinde faz sıralaması hatası oluşur ve kontaktör grupları veya trifaze motorlar ters yönde dönerek ağır hasarlara yol açabilir.
- Alıcılara Dağıtım: Yük kesici MCCB’den çıkan 4 hat (3 Faz + 1 Nötr), tesisin ana dağıtım panosuna iletilir. Bu aşamada ikincil koruma önlemi olarak tesisin ana panosunda kaçak akım koruma rölesi bulunması hayati önem taşır.
Transfer Şalteri Seçimi ve Kablolama Standartları
Sistem tasarımında yapılan en büyük hatalardan biri yanlış kesit hesaplamalarıdır. Transfer şalterleri üzerinden tüm tesisin veya kritik yüklerin nominal ve demeraj akımları geçecektir.
| Sistem Tipi | Dikkat Edilecek Parametreler | Önerilen Koruma Sınıfı |
|---|---|---|
| Monofaze ATS | Pik yük akımı, Gerilim düşümü, Jeneratör start-stop sinyal kabloları | IP20 / IP65 (Pano İçi) |
| Trifaze ATS | R-S-T Faz dengesi, Kısa devre kesme kapasitesi (Icu), Demeraj akımı toleransı | MCCB destekli, 4 Kutuplu anahtarlama |
Şalter kapasitesi belirlenirken, tesisin kurulu gücü hesaplanmalı ve uygun iletkenler seçilmelidir. Başarılı bir otomatik transfer şalteri bağlantı şeması uygulaması için kurulum öncesinde mutlaka güncel kablo kesit hesabı prosedürleri uygulanmalı ve termal ısınmalara karşı gerekli pay bırakılmalıdır.
Ayrıca bu tür transfer ve anahtarlama donanımlarının imalatı ve test süreçleri uluslararası standartlara tabidir. Sistemde kullanılacak ekipmanların IEC 60947-6-1 (Çok İşlevli Donanımlar ve Transfer Şalterleri) standardına uygun tip testlerinden geçmiş olması, endüstriyel tesis güvenliği için bir zorunluluktur.
Otomatik Transfer Şalteri (ATS) Bağlantı Şeması ve Teknik Çalışma Prensibi Hakkında Sıkça Sorulan Sorular
Otomatik transfer şalteri (ATS) jeneratörü nasıl otomatik çalıştırır?
ATS cihazları, şebeke gerilimini sürekli olarak izleyen bir kontrol modülüne sahiptir. Şebeke enerjisi kesildiğinde veya belirlenen toleransların (alt/üst gerilim limitleri) dışına çıktığında, ATS jeneratörün kontrol paneline kuru kontak (start) sinyali gönderir. Jeneratör çalışıp stabil gerilim ürettiğinde, şalter motoru veya bobinleri aracılığıyla yük jeneratör hattına aktarılır.
Jeneratör ile şebeke enerjisinin aynı anda çakışması (çarpışması) riski var mıdır?
Standartlara uygun üretilmiş bir ATS sisteminde bu risk sıfıra yakındır. Transfer şalterleri, her iki kaynağın aynı anda devreye girmesini engellemek için hem “elektriksel kilitleme” (kontak emniyeti) hem de “mekanik kilitleme” (interlock) mekanizmaları ile donatılmıştır. Biri devredeyken diğeri fiziksel olarak kapatılamaz.
Trifaze sistemlerde neden 4 kutuplu (4P) transfer şalteri tercih edilmelidir?
Trifaze sistemlerde sadece fazları (R-S-T) değil, nötr hattını da kesmek hayati bir mühendislik kuralıdır. 4 kutuplu kullanım; dengesiz yük akımlarının nötr üzerinden sisteme geri dönmesini (backfeed), şebeke ve jeneratör nötrlerinin çakışarak kaçak akım rölelerini attırmasını ve cihazların aşırı gerilime maruz kalmasını engeller.
Otomatik transfer şalteri bağlantı şeması oluşturulurken topraklama hattı şalterden geçirilir mi?
Kesinlikle hayır. İster monofaze ister trifaze olsun, koruma topraklaması (sarı-yeşil kablo) hiçbir anahtarlama elemanından (şalter, kontaktör, sigorta vb.) geçirilmez. Şebekeden ve jeneratörden gelen topraklama hatları, panodaki ortak topraklama barasında birleştirilir ve alıcılara kesintisiz olarak direkt iletilir.
Şebeke gidip geldiğinde sistemin kararsız kalması (sürekli aç-kapa yapması) nasıl önlenir?
Şebeke dalgalanmalarında jeneratörün gereksiz yere devreye girmesini engellemek için ATS kontrolörlerinde “Zaman Gecikmesi” (Time Delay) ayarları bulunur. Şebeke kesildiğinde jeneratörün start alması için örneğin 3-5 saniye beklenir (TDES). Şebeke geri geldiğinde ise yükün hemen aktarılmaması, şebekenin stabil olduğundan emin olmak için 1-3 dakika arası beklenmesi (TDNE) ayarlanır.
Transfer şalterlerinin kısa devre koruma özelliği var mıdır?
Standart motorlu enversör şalterlerin veya salt kontaktörlü yapıların tek başına kısa devre koruma özelliği yoktur. Bu nedenle bağlantı şemalarımızda da vurguladığımız gibi, ATS girişlerine mutlaka uygun akım değerine ve kısa devre kesme kapasitesine (Icu) sahip Kompakt Şalterler (MCCB) veya otomatik sigortalar eklenmelidir.
Geçiş (Transfer) süresi ne kadar sürer, cihazlarım kapanır mı?
Standart elektromekanik otomatik transfer şalterlerinin geçiş süresi genellikle 50 milisaniye ile 1-2 saniye arasında değişir. Bu süre jeneratörün devreye girme süresinden bağımsızdır. Jeneratörün çalışıp tam yük alması 10-15 saniyeyi bulacağı için, aradaki bu sürede kesintisiz güç kaynağı (UPS) kullanılmayan bilgisayar, sunucu ve hassas tıbbi cihazlar kapanacaktır.
Monofaze ATS sistemine trifaze jeneratör bağlanabilir mi?
Teknik olarak trifaze bir jeneratörün tek bir fazı kullanılarak monofaze ATS’ye bağlantı yapılabilir ancak bu mühendislik açısından önerilmez. Jeneratörün fazları arasında dengesiz yüklenme (asimetri) oluşacağı için alternatör sargıları aşırı ısınabilir ve jeneratörün ömrü ciddi şekilde kısalır. Yük ile jeneratör faz sayısı her zaman uyumlu olmalıdır.
Kontaktörlü transfer panosu ile motorlu enversör şalter arasındaki fark nedir?
Kontaktörlü sistemler, iki ayrı kontaktörün elektriksel ve mekanik olarak kilitlenmesiyle oluşturulur; geçiş hızları yüksektir ancak bobinleri sürekli enerji çeker ve sesli çalışırlar. Motorlu enversör (ATS) şalterler ise kompakt bir yapıya sahiptir, sadece geçiş anında motor enerji harcar, kalıcı durumda enerji tüketmezler ve daha güvenli bir mekanik kilitleme sunarlar.
Otomatik transfer şalterinin periyodik bakımı nasıl yapılmalıdır?
Sıfır hata prensibi gereği ATS sistemleri yılda en az bir kez uzman bir teknisyen tarafından termal kamera ile (bağlantı noktalarındaki ısınmalar) kontrol edilmelidir. Toz ve nem, hareketli mekanik parçaların sıkışmasına neden olabilir. Tesisin müsait olduğu zamanlarda sistemin yük altında jeneratöre geçiş testi manuel veya test modu üzerinden mutlaka yapılarak mekanizmanın sağlıklı çalıştığı teyit edilmelidir.
