Modern elektrik altyapıları, otomasyon teknolojilerinin gelişmesiyle birlikte köklü bir değişim geçirmektedir. Klasik anahtarlama elemanlarının yerini alan kablosuz haberleşme yeteneğine sahip modüller, mevcut tesisatları fiziksel olarak kırmadan akıllı hale getirmenin en optimum yoludur. Bu dönüşümün merkezinde ise akıllı ev rölesi teknolojisi yer alır. İster aydınlatma linleri, ister priz hatları, isterse yüksek demeraj akımına sahip endüstriyel yükler söz konusu olsun; kararlı, güvenli ve sürdürülebilir bir otomasyon projesinin temeli doğru röle mimarisinin kurulmasına bağlıdır.
Bu kapsamlı temel rehberde, bir akıllı ev rölesinin donanımsal bileşenlerini, elektromekanik ve katı hal çalışma prensiplerini, altyapı gereksinimlerini ve sistem entegrasyon kurallarını teknik detaylarıyla inceleyeceğiz. Sektör standartlarına uygun bir kurulum gerçekleştirmek ve elektriksel hata payını sıfıra indirmek adına dikkat edilmesi gereken kritik parametreleri adım adım analiz ediyoruz.
1. Akıllı Ev Rölesi Nedir? Teknik Tanımı ve Bileşenleri
Elektrik mühendisliği ve tesisat terminolojisinde röle, düşük akım ve gerilim sinyalleri yardımıyla, daha yüksek akım ve gerilime sahip başka bir devreyi anahtarlamaya (açıp kapatmaya) yarayan elektromekanik veya katı hal (Solid State) bir anahtardır. Standart bir elektromekanik röle; bir elektromıknatıs bobini, hareketli bir palet ve bu palete bağlı mekanik kontaklardan oluşur.
Bir modülün akıllı ev rölesi olarak nitelendirilebilmesi için, bu klasik anahtarlama mekanizmasına bir mikrodenetleyici (MCU) katmanı ve kablosuz haberleşme yonga setinin (IC) entegre edilmiş olması gerekir. Piyasadaki modern akıllı rölelerin büyük bir kısmı ESP8266, ESP32 veya benzeri kararlı mimarilere sahip mikrodenetleyiciler kullanır. Bu entegre devreler, yerel ağ veya bulut sunucuları üzerinden gelen dijital komutları işleyerek röle bobinine giden enerjiyi keser ya da verir. Böylece fiziksel anahtara basma zorunluluğu ortadan kalkar; sistem yazılımsal senaryolar, sensör verileri veya uzaktan erişim protokolleri vasıtasıyla tam otomatik olarak yönetilebilir hale gelir. Akıllı röle kompakt yapısı ile her durumu uyum sağlamaktadır. Bknz:
- Akıllı Röle Priz Bağlantı Şeması: Standart Prizi Akıllı Hale Getirme Rehberi
- Akıllı Röle Kombi Bağlantı Şeması: Oda Termostatı ile Paralel Kurulum

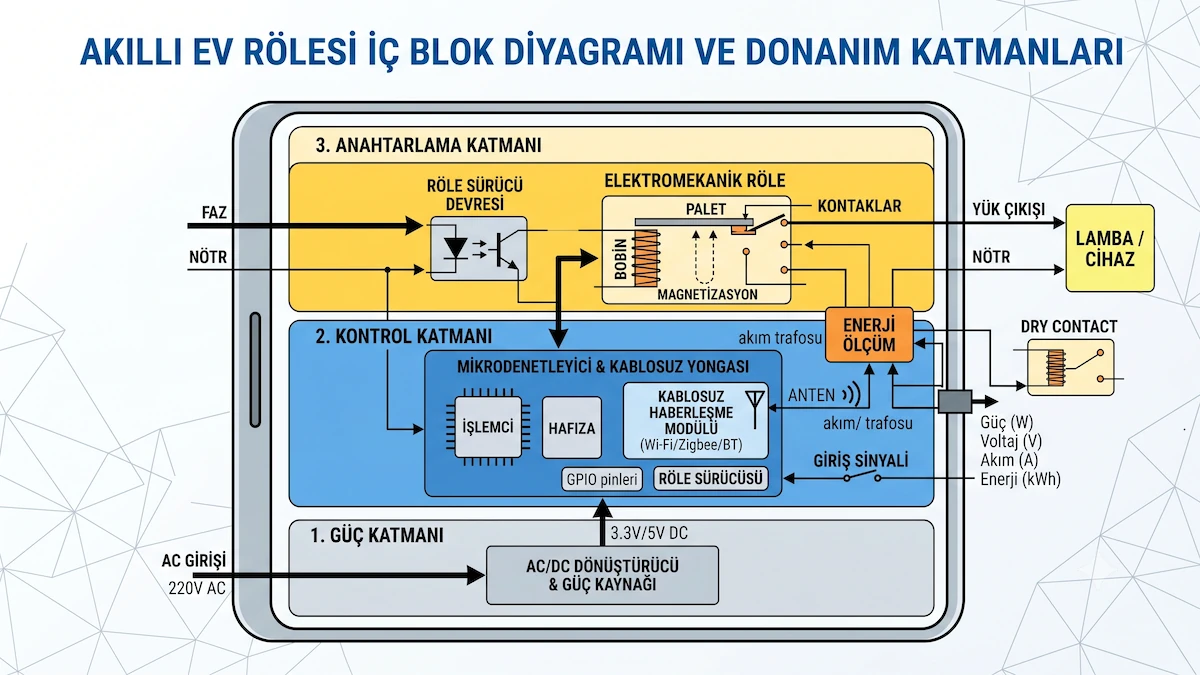

Tipik bir akıllı ev rölesi şu temel donanımsal bloklardan meydana gelir:
- Güç Katı (AC/DC Dönüştürücü): Şebekeden gelen 220V AC gerilimi, mikrodenetleyicinin ve haberleşme modülünün çalışması için gerekli olan 3.3V veya 5V DC gerilime düşüren yüksek verimli dahili regülatör devresidir.
- Mikrodenetleyici ve Kablosuz Yongası: Gelen verileri işleyen, zamanlama senaryolarını hafızasında tutan ve Wi-Fi, Zigbee veya Bluetooth protokolleri üzerinden ağ geçidiyle (gateway) haberleşen beyin katmanıdır.
- Röle Anahtarlama Grubu: Mikrodenetleyiciden gelen lojik 1 (High) veya lojik 0 (Low) sinyaline göre fiziksel olarak yön değiştiren mekanik kontak yapısıdır.
- Akım ve Gerilim Algılama Şöntü (Opsiyonel): Enerji izleme özelliğine sahip gelişmiş modellerde, yük üzerinden geçen akımı anlık olarak ölçen ve mikrodenetleyiciye raporlayan yüksek hassasiyetli direnç veya akım trafosu katmanıdır.
2. Geleneksel Röleler ile Akıllı Röleler Arasındaki Teknik Farklar
Geleneksel otomasyon sistemlerinde sıklıkla kullanılan zaman röleleri, fotoseller veya darbe akım anahtarları, yalnızca belirli fiziksel girdilere veya analog ayarlara göre işlev görürler. Akıllı ev röleleri ise çift yönlü haberleşme altyapıları sayesinde sisteme anlık durum (feedback) bilgisi gönderirler. Klasik bir rölenin açık mı kapalı mı olduğunu uzaktan anlamak ek bir izleme hattı çekilmediği sürece imkansızken, akıllı röleler kontak durumunu anlık olarak merkezi yazılıma bildirir.
Aşağıdaki tabloda, geleneksel anahtarlama sistemleri ile akıllı ev röleleri arasındaki temel elektriksel ve fonksiyonel farklar detaylandırılmıştır:
| Parametre / Özellik | Geleneksel Röle Modelleri | Akıllı Ev Rölesi Sistemleri |
|---|---|---|
| Tetikleme Mekanizması | Fiziksel buton, analog zamanör saati veya ışık seviyesi. | RF, Wi-Fi, Zigbee sinyalleri, yazılımsal senaryolar ve API komutları. |
| Durum Geri Bildirimi (Feedback) | Yok. Kontağın durumu fiziksel kontrol yapılmadan bilinemez. | Var. Kontağın durumu anlık olarak mobil uygulama veya sunucuya iletilir. |
| Zamanlama Esnekliği | Üzerindeki potansiyometre veya mekanik tırnaklar ile sınırlı. | Bulut veya yerel saat senaryoları ile sonsuz kombinasyon ve esneklik. |
| Güç Tüketimi İzleme | Yok. Harici bir multimetre veya sayaç gerektirir. | Entegre akım trafolu modellerde anlık tüketim (W, A, V) verisi sunar. |
| Fiziksel Entegrasyon | Elektrik panosunda geniş yer kaplar (DIN Rayı tipi). | Sıva altı buat içerisine, anahtar arkasına sığabilecek kompakt boyutlar. |
Klasik sistemlerin çalışma şemalarını incelemek ve mantığı daha iyi kavramak adına, otomasyon dünyasında sıklıkla başvurulan darbe akım rölesi bağlantı şeması veya endüstriyel zamanlama çözümleri sunan astronomik zaman rölesi bağlantı şeması içeriklerimize göz atabilirsiniz. Ayrıca dış mekan aydınlatmalarında geleneksel çözümlerin nasıl uygulandığını görmek için fotosel röle bağlantı şeması rehberimizi inceleyebilirsiniz.
3. Akıllı Ev Rölelerinin Çalışma Mantığı ve Yazılım Katmanları
Bir akıllı ev rölesinin komut alma ve bu komutu fiziksel harekete dönüştürme süreci milisaniyeler içerisinde gerçekleşir. Kullanıcı mobil uygulamadan veya yerel bir otomasyon arayüzünden “AÇ” komutuna bastığında süreç şu adımları takip eder:
- Komut, kullanılan protokole (Örn: MQTT, HTTP, CoAP) uygun olarak veri paketleri halinde kablosuz ağ üzerinden yayınlanır.
- Akıllı röle içerisindeki kablosuz alıcı-verici yonga seti bu paketi yakalar ve şifresini çözerek mikrodenetleyiciye iletir.
- Mikrodenetleyici, gelen verinin doğruluğunu ve yetkilendirmesini kontrol ettikten sonra ilgili GPIO (General Purpose Input/Output) pininin lojik durumunu değiştirir (Örneğin 0V’tan 3.3V seviyesine çıkarır).
- GPIO pinindeki bu gerilim değişimi, doğrudan röle bobini yüksek akım çekeceği için aradaki bir optokuplör veya transistör (genellikle NPN tipi) üzerinden röle bobinini tetikler.
- Bobin enerjilendiğinde oluşan manyetik alan, paleti çeker ve Normalde Açık (NO – Normally Open) konumdaki kontağı kapatarak akımın yüke ulaşmasını sağlar.
Yazılımsal açıdan bakıldığında, akıllı röleler iki farklı modda çalışabilir: Bulut Tabanlı (Cloud-Dependent) ve Yerel Tabanlı (Local Control). Bulut tabanlı sistemlerde cihaz sürekli olarak üreticinin uzak sunucusuna (Örn: Tuya, eWeLink bulut altyapısı) bağlı kalır. İnternet kesildiğinde uzaktan kontrol yeteneği tamamen kaybolur. Profesyonel otomasyon projelerinde ise açık kaynak kodlu yazılımlar (Home Assistant, OpenHAB gibi) kullanılarak cihazlar yerel ağda (LAN) çalışacak şekilde konfigüre edilir. Bu doğrultuda Tasmota, ESPHome veya WLED gibi özel donanım yazılımları (firmware) röle içerisindeki mikrodenetleyiciye flaşlanarak, tamamen bağımsız, internete ihtiyaç duymayan ve sıfır gecikmeli lokal sistemler inşa edilebilir.
4. Donanımsal Akıllı Röle Çeşitleri ve Fonksiyonel Kullanım Alanları
Uygulamanın yapılacağı linyenin elektriksel karakteristiğine göre seçilecek akıllı ev rölesi türü değişkenlik gösterir. Yanlış röle tipi seçimi, sistemin kısa sürede arızalanmasına veya bağlı olan hassas cihazların zarar görmesine yol açabilir.
H3: Kuru Kontak (Dry Contact) Akıllı Röleler
Kuru kontak rölelerde, tetiklenen kontak uçlarında şebeke gerilimi (220V) bulunmaz. Giriş voltajı ile çıkış anahtarlama hatları elektriksel olarak birbirinden tamamen yalıtılmıştır. Bu röleler sadece iki ucun birbiriyle kısa devre olmasını veya açık devre konumuna gelmesini sağlar. En yaygın kullanım alanları kombi termostat girişleri, garaj kapısı motor kartları, turnikeler ve selenoid vana tetiklemeleridir. İklimlendirme otomasyonlarında güvenli bir entegrasyon yapabilmek için kuru kontak mimarisinin anlaşıldığı oda termostatı bağlantı şeması incelenmelidir.
H3: Islak Kontak (Voltaj Çıkışlı) Röleler
Bu modellerde, cihazı besleyen Faz (L) hattı dahili olarak rölenin ortak ucuna (COM) bağlıdır. Röle tetiklendiğinde, çıkış ucundan (Output) doğrudan 220V AC şebeke gerilimi alınır. Aydınlatma armatürleri, standart prizler ve küçük ev aletlerinin kontrolünde doğrudan bu modeller tercih edilir.
H3: Enerji Ölçüm Modüllü Akıllı Röleler
Üzerinde entegre ölçüm çipi barındıran bu röleler, sadece anahtarlama yapmakla kalmaz; bağlı yükün anlık çektiği gücü (Watt), toplam tüketilen enerjiyi (kWh), şebeke gerilimini ve akımını yüksek doğruluk payı ile ölçer. Akıllı prizlerin arkasında ve ana pano modüllerinde sıklıkla bu teknoloji kullanılır. Elektriksel takibin doğru yapılması, aşırı akım durumunda rölenin kendini kapatarak korumaya almasını da sağlar.
5. Kablosuz Haberleşme Protokolleri: Wi-Fi, Zigbee ve Z-Wave
Akıllı ev röleleri veriyi havadan taşırken farklı frekans bantları ve protokoller kullanırlar. Projenin ölçeğine ve ortamdaki elektromanyetik kirliliğe göre en stabil altyapıyı seçmek, sistemin yanıt süresini ve ağ ayakta kalma oranını doğrudan etkiler.
- Wi-Fi Teknolojisi: Ek bir merkezi kontrol ünitesine (hub/gateway) ihtiyaç duymadan doğrudan evdeki kablosuz modeme bağlanırlar. Maliyetleri düşüktür ancak modem üzerinde IP adresi işgal ettiklerinden, cihaz sayısı arttıkça (30-40 adet üzeri) modem kilitlenmelerine ve yüksek güç tüketimine neden olurlar.
- Zigbee Protokolü (IEEE 802.15.4): Düşük güç tüketimi ve “Mesh” ağ mimarisi ile çalışırlar. Her bir kablolu akıllı ev rölesi, aynı zamanda bir sinyal tekrarlayıcı (router) görevi görerek ağın menzilini genişletir. Tek bir merkezi koordinatör ile yüzlerce cihaz kararlı bir şekilde yönetilebilir. Modem hattını meşgul etmez.
- Z-Wave Teknolojisi: 868 MHz (Avrupa standartları) gibi daha düşük frekans bantlarında çalıştığı için Wi-Fi ve Bluetooth sinyalleriyle (2.4 GHz) çakışma yaşamaz. Duvarlardan geçme kabiliyeti son derece yüksektir ancak lisans ücretleri sebebiyle donanım maliyetleri Wi-Fi ve Zigbee’ye kıyasla daha yüksektir.
| Kriter | Wi-Fi (2.4 / 5 GHz) | Zigbee (2.4 GHz) | Z-Wave (868 MHz) |
|---|---|---|---|
| Merkezi Hub İhtiyacı | Gerekmez (Doğrudan modeme bağlanır) | Zorunlu (Zigbee Gateway gerekir) | Zorunlu (Z-Wave Controller gerekir) |
| Ağ Topolojisi | Yıldız (Star) Topolojisi | Örgü (Mesh) Topolojisi | Örgü (Mesh) Topolojisi |
| Güç Tüketimi | Yüksek (Sürekli aktif dinleme) | Çok Düşük (Mikroamper seviyeleri) | Çok Düşük |
| Cihaz Kapasitesi | Modem kalitesine bağlı (Ort. 20-50) | Teorik olarak 65.000+ cihaz | Maksimum 232 cihaz |

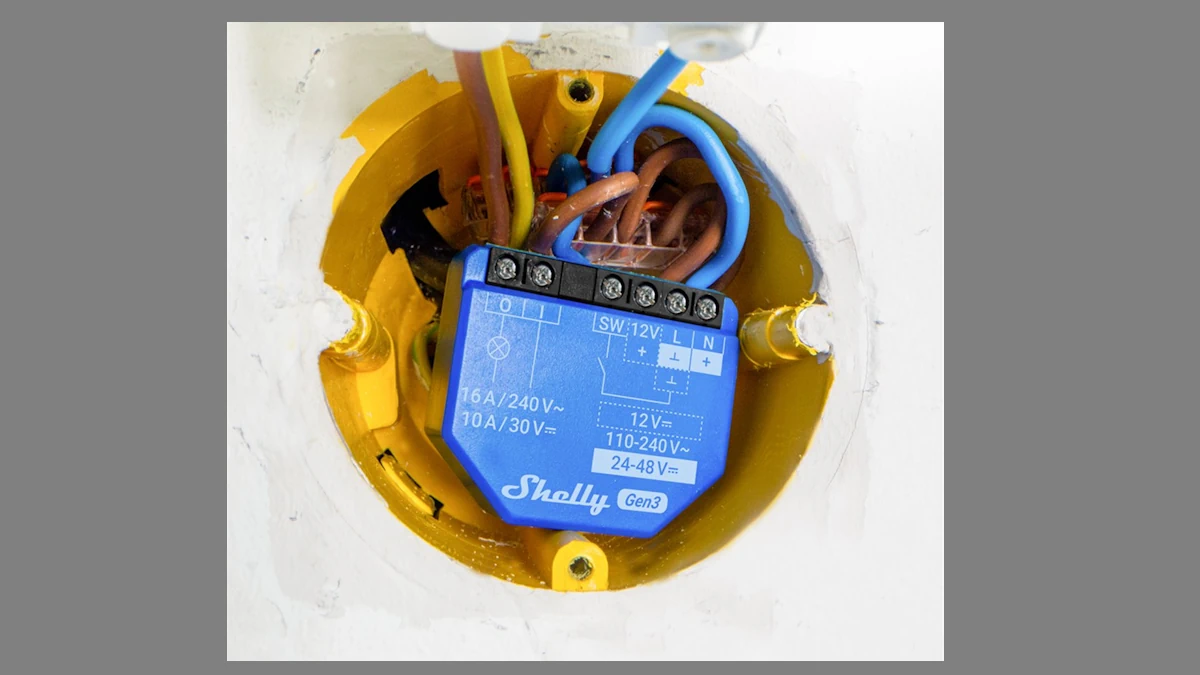

6. Akıllı Röle Montajı ve Tesisat Altyapı Gereksinimleri
Fiziksel kurulum aşamasında karşılaşılan en büyük problem, eski tip aydınlatma buatlarında ve anahtar kasalarında sadece Faz (L) hattının bulunması, Nötr (N) hattının ise doğrudan tavandaki armatüre gitmesidir. Elektronik devre barındıran standart bir akıllı ev rölesi, kendi iç beslemesini tamamlayabilmek için sürekli olarak hem faza hem de nötre ihtiyaç duyar. Nötr e ihtiyacınız var ama anahtar kasasında nötr yok. Bu durumda uygun umutsuzluğa kapılmanıza gerek yok. Çünkü akıllı rölelerin doğru modelini tercih ederseniz nötr hattı anahtar kasanızda olmasa bile bağlantıları yapabilir ve aydınlatma sisteminizi çalıştırabilirsiniz. Bknz: Nötrsüz Akıllı Röle Bağlantı Şeması: Anahtarda Nötr Yoksa Kurulum Nasıl Yapılır?
Bu durumda iki farklı metodoloji izlenir:
- Nötrlü Standart Kurulum: Buat veya en yakın priz kasasından anahtar kasasına ek bir nötr hattı çekilir. Cihazın şebeke besleme girişlerine (L ve N) enerji verilir. Anahtardan gelen dönüş hattı rölenin giriş pini (S1/S2 veya Switch) ile irtibatlandırılır. Yük çıkışı (L-Out) ise doğrudan lambaya gönderilir. Güvenli bir buat içi kablolama mantığını anlamak için priz bağlantısı nasıl yapılır makalemizdeki fiziksel yerleşim prensiplerinden yararlanabilirsiniz.
- Nötrsüz (No-Neutral) Kurulum: Kablo çekmenin imkansız olduğu durumlarda, gücünü hat üzerinden sızan çok küçük mikroamper seviyesindeki kaçak akımlarla sağlayan özel nötrsüz akıllı röleler tercih edilir. Bu sistemlerde lambanın kırpışmasını (flicker efekti) engellemek amacıyla yükün giriş uçlarına paralel olarak bir Bypass Kapasitörü bağlanması zorunludur.
Teknik Kablo Kesit Uyarısı: Akıllı ev rölesinin klemens girişleri genellikle kompakt yapıdadır. Bu klemenslere yüksek akım taşıyan sert damarlı kablolar bağlanırken aşırı mekanik zorlama yapılmamalıdır. Tesisatta güvenli akım taşıma kapasitelerini belirlemek ve ısınma problemlerinin önüne geçmek adına kurulum öncesinde mutlaka kablo kesit hesabı nasıl yapılır teknik kılavuzumuz incelenmelidir.
7. Yüksek Güçlü Yüklerde Kontaktör Entegrasyonu (Kritik Güvenlik)
Akıllı rölelerin kontakları yüksek güçlerin kontrolü için akım kapasitesi açısından uygun değildir. Röleyi kullanacağımız sistem akıllı rölenin kontaklarının kaldırabileceğinden fazla bir akım çekecek ise; bağlantı şemamıza mutlaka kontaktör ekleyerek yükün kontaktör üzerinde kalmasını sağlamalıyız. Bu konuda hazırladığımız Akıllı Röle ve Kontaktör Bağlantı Şeması: Yüksek Güçlü Yüklerin Kontrolü yayınımızı detaylıca incelemenizi öneririz.
Piyasada satılan standart sıva altı akıllı ev rölelerinin üzerinde “10A” veya “16A” gibi nominal akım değerleri yazar. Bu değerler genellikle Resistive (Omik) yükler, yani akkor flamanlı lambalar veya elektrikli ısıtıcılar için geçerlidir. Ancak motorlar, klimalar, dalgıç pompalar, balastlı büyük aydınlatma grupları veya kompresörler gibi Inductive (Endüktif) veya Capacitive (Kapasitif) yükler devreye girerken ve devreden çıkarken nominal akımlarının 6 ila 10 katı kadar ani yüksek akım (Inrush/Demeraj akımı) çekerler.
Eğer 16A kapasiteli küçük bir akıllı röle ile yüksek güçlü endüktif bir yük doğrudan sürülmeye çalışılırsa, devre açma anında kontaklar arasında şiddetli bir elektrik arkı meydana gelir. Bu ark, zamanla röle içerisindeki gümüş alaşımlı minik kontakların birbirine kaynamasına (yapışmasına) sebebiyet verir. Sonuç olarak, yazılımdan kapatma komutu verilse dahi röle fiziksel olarak açık kalır ve cihaz sürekli çalışmaya devam eder. Daha da kötüsü, modül aşırı ısınarak yangın riski oluşturabilir.
Bu elektriksel risk faktörünü ortadan kaldırmanın tek profesyonel yolu, akıllı ev rölesini doğrudan yükü sürmek için değil, yükü taşıyacak güçteki bir harici kontaktörü tetiklemek için kullanmaktır. Bu senaryoda akıllı röle sadece kontaktörün bobinini (A1-A2 uçlarını) enerjilendirir; kontaktörün ana güç kontakları ise yüksek akımı güvenle göğüsleyerek motoru veya pompayı devreye alır. Sistem tasarımı yaparken güç devrelerinin temel bileşeni olan anahtarlama elemanını derinlemesine anlamak için kontaktör nedir nasıl çalışır içeriğimizi mutlaka okumalısınız. Bu profesyonel güç entegrasyonunun pratik bir saha uygulamasını görmek için ise monofaze kuyu pompası bağlantı şeması rehberimizi inceleyerek güvenli elektrik panoları tasarlayabilirsiniz.
8. Elektriksel Emniyet, Koruma ve Yasal Mevzuata Uyum
Akıllı ev projelerinde güvenlik mimarisi, konfor bileşenlerinden önce gelmelidir. Şebekede meydana gelebilecek anlık gerilim dalgalanmaları (surge), harmonikler veya kısa devre durumları, akıllı modüllerin hassas yarı iletken bileşenlerini yakabilir. Bunu önlemek adına akıllı rölelerin beslendiği ana dağıtım tablolarında uygun koruma elemanları konuşlandırılmalıdır.
Sistemin elektriksel emniyet standartlarına uyması açısından şu üç katman entegre edilmelidir:
- Kaçak Akım Koruması: Can ve mal güvenliğini korumak, akıllı cihazların gövde sızıntılarını anında yakalamak için panoda mutlaka kaçak akım koruma rölesi bağlantı şeması standartlarına uygun bir koruma bandı oluşturulmalıdır.
- Gerilim Sınırlandırma: Yüksek veya düşük voltaj kaynaklı mikrodenetleyici hasarlarını engellemek adına şebeke girişine gerilim koruma rölesi bağlantı şeması kurallarına uygun bir modül dahil edilmelidir.
- Aşırı Yük Koruması: Hatların aşırı akıma maruz kalıp erimesini önlemek için her akıllı röle grubunun önüne uygun amperajda B veya C tipi hızlı açma karakteristiğine sahip otomat sigortalar yerleştirilmelidir.
9. Akıllı Ev Rölesi Alırken Dikkat Edilmesi Gereken Sektörel Kriterler
Bir otomasyon projesine başlamadan önce donanım tedariki aşamasında şu teknik parametreler göz önünde bulundurulmalıdır:
- Sertifikasyon (CE, RoHS, UL): Alınacak rölenin uluslararası elektriksel güvenlik testlerinden geçtiğini gösteren ibareler kontrol edilmelidir. Merdiven altı üretim, sertifikasız ürünler yangın çıkarma potansiyeline sahiptir.
- Fiziksel Ölçüler: Anahtar kasasının derinliği ölçülmeli, rölenin buraya sığıp sığmayacağı (milimetrik boyutları) kontrol edilmelidir. Derin kasalar montaj kolaylığı sağlar.
- Kuru Kontak / Islak Kontak Ayrımı: Tetiklenecek cihazın (Örn: kombi anakartı) voltaj kabul edip etmediği belirlenmeli, buna uygun donanım sipariş edilmelidir.
- Yerel API Desteği: İleride bulut servislerinin kapanması veya ücretli hale gelmesi riskine karşı, cihazın yerel ağ üzerinden kontrol edilebilir (LAN mode) olup olmadığı doğrulanmalıdır.
Özetlemek gerekirse; bir akıllı ev rölesi kurulumu, sadece iki kabloyu birbirine bağlamaktan ibaret değildir. Haberleşme protokolünün seçimi, yükün endüktif/omik karakteristiğinin analizi, nötr hattı varlığı ve kontaktör entegrasyonu gibi teknik adımların her biri elektriksel kararlılık için birer zincir halkasıdır. Projelerinizde sıfır hata prensibiyle hareket etmek, sistem ömrünü uzatırken yaşam alanlarınızın güvenliğini de maksimum seviyede tutacaktır.
Akıllı Ev Röleleri Hakkında Sıkça Sorulan Sorular (SSS)
Akıllı ev rölesi internet kesildiğinde çalışır mı?
Bulut tabanlı (Tuya, eWeLink vb.) standart Wi-Fi röleler internet koptuğunda mobil uygulamadan veya uzaktan kontrol edilemez; ancak duvardaki fiziksel anahtarla manuel olarak çalışmaya devam eder. Home Assistant gibi yerel ağda (LAN) çalışan veya Zigbee altyapısıyla kurulan lokal sistemler ise internet kesintisinden etkilenmez ve ağ içi otomasyonları sürdürür.
Tesisatında nötr hattı olmayan buatlarda akıllı röle kullanılabilir mi?
Evet, kullanılabilir. Sadece Faz (L) hattı bulunan eski tip tesisatlar için özel olarak üretilen “Nötrsüz (No-Neutral)” akıllı röleler mevcuttur. Ancak bu cihazların kararlı çalışabilmesi ve aydınlatmada kırpışma (flicker) yaşanmaması için çoğunlukla lambanın giriş uçlarına paralel bir bypass kapasitörü bağlanması gerekir.
Akıllı röle ile yüksek güçlü cihazlar (şofben, dalgıç pompa, klima) doğrudan kontrol edilebilir mi?
Hayır, kesinlikle önerilmez. Standart akıllı rölelerin 10A-16A kapasiteleri genellikle omik yükler içindir. Yüksek kalkış akımı (demeraj) çeken endüktif cihazlar doğrudan bağlandığında röle kontakları ark yaparak yapışır ve cihaz yanabilir. Bu tür yüksek güçlü yükler, akıllı rölenin uygun akım taşıma kapasitesine sahip bir kontaktörü tetiklemesi prensibiyle kontrol edilmelidir.
Wi-Fi akıllı röle mi yoksa Zigbee akıllı röle mi tercih edilmeli?
Projenin ölçeğine bağlıdır. Evinizde 5-10 arası cihaz akıllandırılacaksa Wi-Fi röleler ek bir hub (ağ geçidi) gerektirmediği için maliyet avantajı sunar. Ancak 30 ve üzeri cihazın kullanılacağı tam kapsamlı akıllı ev projelerinde modemde IP şişmesini önlemek, daha düşük enerji tüketimi ve “Mesh” (örgü) ağ kararlılığı sağlamak için Zigbee protokolü kesinlikle tercih edilmelidir.
Kuru kontak (dry contact) akıllı röle nedir ve nerelerde kullanılır?
Çıkış pinlerinden şebeke voltajı (220V) vermeyen, sadece iki ucu birbiriyle kısa devre veya açık devre yapan (izole anahtarlama) röle tipidir. Genellikle dışarıdan voltaj verilmemesi gereken kombi oda termostatı girişlerinde, garaj kapısı kontrol kartlarında, turnikelerde ve bahçe kapısı motorlarında güvenle kullanılır.
Akıllı röle montajı için evdeki mevcut mekanik duvar anahtarlarını değiştirmek gerekir mi?
Hayır. Sıva altı akıllı ev röleleri (mini modüller), mevcut standart buatların ve klasik mekanik anahtarların arkasına sığacak kompakt yapıda tasarlanır. Klasik anahtarınız görünüm ve fiziksel kullanım hissiyatı açısından aynen kalır, sistem sadece arka planda akıllı hale gelir.
Vaviyen (çift yönlü) aydınlatma tesisatlarına akıllı röle entegre edilebilir mi?
Evet, doğru bağlantı şeması uygulandığında standart bir akıllı röle vaviyen tesisatlara entegre edilebilir. Bu konuda daha açıklayıcı olması için Akıllı Röle Vaviyen Bağlantı Şeması: Çift Yönlü Aydınlatma Otomasyonu makalemizi inceleyin. Röle, komütatör uçlarına veya lamba dönüş hattına uygun şekilde bağlandığında; lamba hem mevcut iki farklı anahtardan hem de mobil uygulamadan çift yönlü olarak sorunsuz bir şekilde kontrol edilir.
Elektrik kesilip geri geldiğinde akıllı röle hangi konumda (açık/kapalı) başlar?
Kaliteli akıllı röle yazılımlarında “Power-On State” (Açılış Durumu) ayarı bulunur. Elektrik geldiğinde rölenin otomatik olarak “Açık” olmasını, “Kapalı” kalmasını veya “Kesintiden önceki son durumu korumasını (Restore/Memory)” kendi mobil uygulaması üzerinden kişiselleştirebilirsiniz.
Akıllı ev röleleri elektrik faturasını kayda değer ölçüde artırır mı?
Hayır. Akıllı rölelerin ağda sürekli aktif kalabilmesi için tükettikleri bekleme (standby) enerjisi ortalama 0.5 Watt ile 1 Watt arasındadır. Evinize 20 adet akıllı röle kursanız dahi, bunların toplamının aylık tüketimi faturaya yansıyacak kadar büyük bir değer oluşturmaz.
Akıllı röleler tesisatta kısa devre veya aşırı ısınmaya karşı güvenli midir?
CE ve uluslararası test sertifikalarına sahip kaliteli modellerin çoğunda aşırı ısınma koruması (Over-Temperature Protection) ve aşırı akım sınırı bulunur. Ancak mutlak tesisat güvenliği sağlamak için modüller, pano içerisindeki uygun amper değerli W otomat sigortaların ve kaçak akım koruma rölelerinin ardına tesis edilmelidir.
