Akıllı röle ve kontaktör bağlantı şeması ; Günümüzde ev otomasyonu ve akıllı bina sistemleri, konforun ötesinde enerji verimliliği ve tam kontrol sağlamak amacıyla standart bir altyapı haline gelmiştir. Standart aydınlatma linyeleri veya düşük güçlü ev aletleri için doğrudan akıllı röle kullanmak yeterli olsa da, iş kontaktör akıllı röle kullanarak gücü yüksek yüklerin kontrolü konusuna geldiğinde mühendislik standartları değişmektedir. Piyasada bulunan akıllı rölelerin içindeki mikro röle kontakları, genellikle 10A ile 16A arası bir akım taşıma kapasitesine sahiptir. Ancak villa dış aydınlatmaları, peyzaj armatürleri veya endüstriyel yükler doğrudan bu cihazlara bağlandığında röle kontaklarının yapışması kaçınılmazdır.
Bu makalede (akıllı röle ve kontaktör bağlantısı), yüksek akım çeken üç farklı aydınlatma zonuna sahip bir villa/bahçe projesi üzerinden, akıllı rölenin bir kontaktörü nasıl güvenli bir şekilde sürebileceğini ve sıfır hata prensibiyle tasarlanmış bağlantı hiyerarşisini en ince ayrıntısına kadar inceleyeceğiz. Temel prensipleri tam kavramak adına akıllı ev rölesi nedir detaylı rehber yazımıza da mutlaka göz atmanızı öneririz.
Örnek Proje: Villa ve Bahçe Çevre Aydınlatması Zonları
Geniş alanların aydınlatmasında, tüm armatürleri tek bir linyeye yüklemek yerine sistemi mantıksal ve fiziksel bölgelere (zonlara) ayırmak esastır. Bu hem arıza tespitini kolaylaştırır hem de fazların dengeli dağıtılmasına olanak tanır.

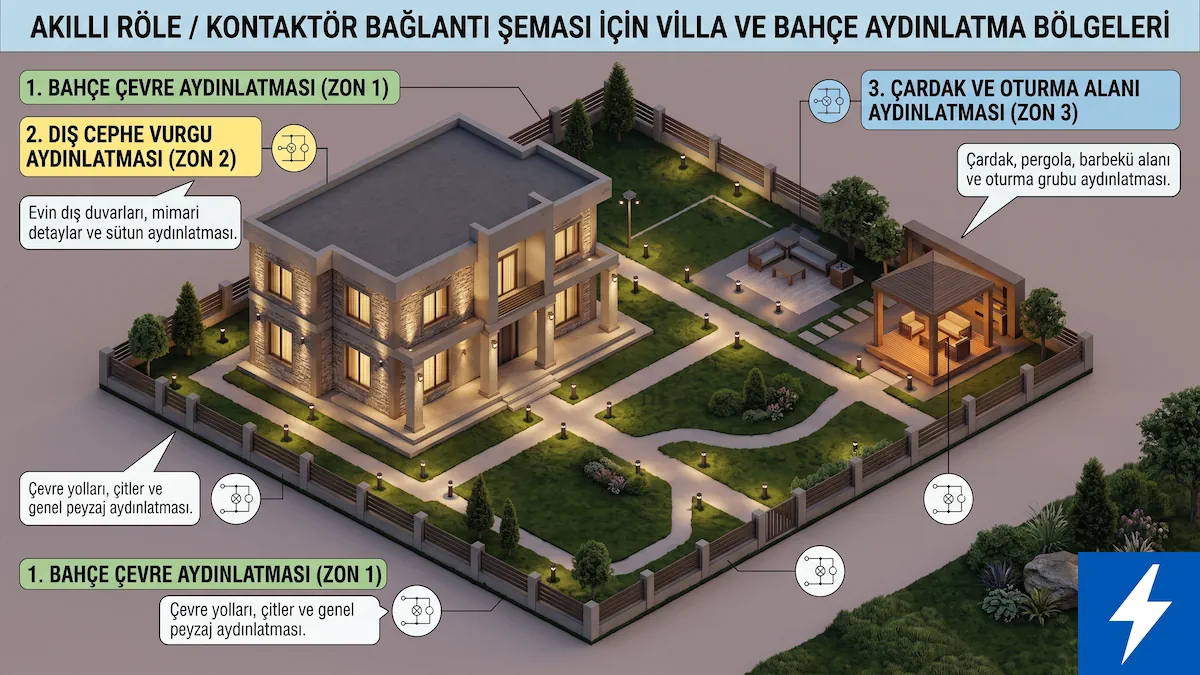

Yukarıdaki mimari projede aydınlatma altyapısı üç ana zona ayrılmıştır:
- Zon 1: Bahçe Çevre Aydınlatması: Çevre yolları, çitler ve genel peyzajı kapsayan ana aydınlatma hattı (Aydınlatma direkleri).
- Zon 2: Dış Cephe Vurgu Aydınlatması: Evin dış duvarlarını ve mimari detayları aydınlatan wallwasher ve cephe armatürleri.
- Zon 3: Çardak ve Oturma Alanı: Pergola ve sosyal oturma gruplarının aydınlatıldığı lokal hat.
Sistem Malzeme Listesi ve Kablo Altyapısı
Sahadaki projelerin karakteristikleri (lamba sayısı, hat uzunluğu, toplam güç) birbirinden farklıdır. Bu nedenle aşağıdaki listede şalt malzemelerinin amper (A) değerleri özellikle belirtilmemiştir. Sigorta, KAKR ve kontaktör akım değerleri, sahadaki teknik personel tarafından yapılacak yük ve demeraj hesabına göre belirlenmelidir.
| Malzeme Adı | Kullanım Amacı ve İşlevi | Önerilen Kablo Kesiti / Tipi |
|---|---|---|
| 3 Fazlı KAKR (Kaçak Akım Rölesi) | Sistemin ana kesicisi ve hayat koruma donanımı. Panonun ana girişine konumlandırılır. | Sistem toplam yüküne uygun kesitte güç kablosu. |
| 3 Fazlı Güç Kontaktörü | Zonlara giden yüksek akımlı yükleri doğrudan üzerine alarak anahtarlama yapan ana güç elemanı. | L1, L2, L3 hatları için linyeye uygun (Örn: 2.5 mm² veya 4 mm²). |
| 1 Fazlı Sigorta (W-Otomat) | Sadece kumanda devresini (Akıllı röle beslemesi ve kontaktör bobini) koruyan yalıtım ve güvenlik kesicisi. | 1.5 mm² (Kumanda hattı standart kesiti). |
| Akıllı Röle (WiFi/IoT) | Sistemin otomasyon beyni. Sadece bobini tetikleyecek miliamper seviyesinde sinyal üretir. | 1.5 mm² (Faz, Nötr, SW ve O klemensleri). |
| 0-1 Pako Şalter | İnternet veya ağ kesintilerinde sistemi panodan manuel (fiziksel) olarak tetiklemek için kullanılır. | 1.5 mm² (Sinyal hattı). |
| Saha Aydınlatma Armatürleri | Direkler, wallwasher’lar ve çardak spotları (Zon 1, 2 ve 3 yükleri). | 3×1.5 mm² veya 3×2.5 mm² TTR/NYM (Dış ortama uygun). |

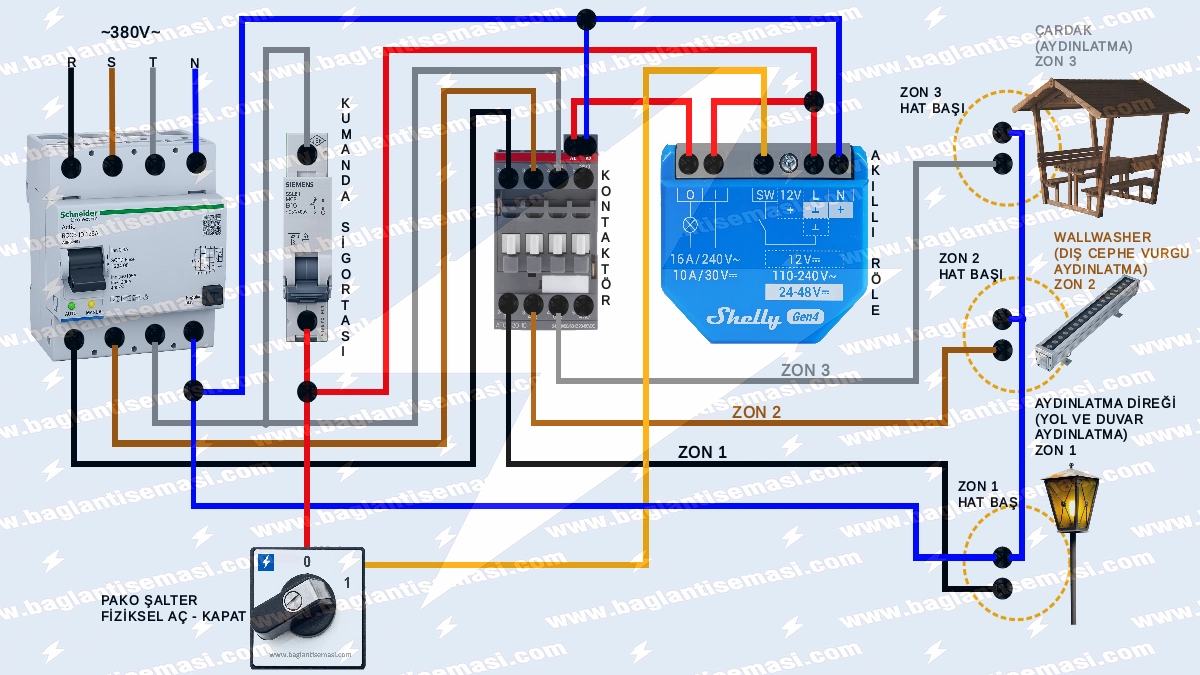

Akıllı Röle ve Kontaktör Bağlantı Şeması Analizi
Yüksek güçlü yüklerin kontrolünde altın kural, güç devresi ile kumanda devresini birbirinden izole etmektir. Sistemin kalbini oluşturan bağlantı şemasını detaylandıralım:
1. Kumanda Sigortası ile Güvenlik Katmanı
Şemada dikkat çeken en önemli mühendislik detayı, kumanda hattının ana şalter çıkışından doğrudan alınmayıp araya bağımsız bir 1 Fazlı Sigorta eklenmesidir. Bu izolasyon, cihazda veya bobin hattında oluşabilecek olası bir kısa devrenin, sistemi besleyen ana şalteri attırmasını engeller.
2. Pako Şalter (Fiziksel Anahtar) Entegrasyonu
Akıllı otomasyon sistemlerinin en büyük handikapı, internet çöktüğünde kontrolün kaybedilmesidir. Bu şemada cihaza bağlı bir 0-1 Pako Şalter bulunmaktadır. Kumanda sigortasından alınan faz, pako şalter üzerinden akıllı rölenin SW (Switch) girişine dijital tetikleme gönderir. İnternetiniz kapalı olsa dahi panodaki fiziksel şalter ile aydınlatmaları manuel olarak devreye alabilirsiniz. Alternatif anahtarlama donanımları için akıllı röle vaviyen bağlantı şeması içeriğimizi de inceleyebilirsiniz.
3. Kontaktör Bobininin Tetiklenmesi (A1 ve A2 Uçları)
Kumanda akımı, akıllı rölenin çıkışı olan O (Output) klemensinden çıkarak kontaktörün A1 bobin ucuna girer. A2 ucu ise doğrudan nötr hattına bağlıdır. Telefondan komut verdiğinizde veya şalteri çevirdiğinizde, cihaz miliamperlik bir akımla bobini enerjilendirir ve ana güç kontakları çekilir. Temel mantığı kavramak isterseniz akıllı röle priz bağlantı şeması örneğimize bakabilirsiniz.
Akıllı Röle Yazılım Ayarları: Edge Switch ve Toggle Switch Farkı
Donanımsal yapı kurulduktan sonra, pako şalterin cihaz arayüzü ile senkronize çalışması için “Button Type” (Buton Tipi) ayarı yapılmalıdır. Kontaktör süren bir röle için iki önemli mod bulunur:
- Toggle Switch Modu: Şalterin fiziksel konumu (Açık/Kapalı) ile uygulamanın durumu eşleşir. Sabit konumlu şalterler için uygundur.
- Edge Switch Modu: En kararlı çalışan ayardır. Tesisattaki pako şalter her konum değiştirdiğinde aydınlatma durumunu tersine çevirir. Tıpkı vaviyen gibi davranır ve telefon komutları ile fiziksel komutlar hiçbir zaman çakışmaz.
Sistemin Sağladığı Temel Avantajlar
Akıllı röleler ile devasa çevresel yükleri yönetmenin arkasında yatan bu yapı, IEC uluslararası standartları baz alınarak oluşturulmuştur. Bu hiyerarşik yapı sayesinde;
- Cihaz ömrü maksimuma çıkar, kontak yapışması engellenir.
- Sistem modülerdir, farklı sensörler veya ısıtma modülleri entegre edilebilir. (Bkz: akıllı röle kombi bağlantı şeması).
- Maksimum güvenlik sağlanır; kontrol sinyali ile ana güç hattı tamamen ayrı yollardan ilerler.
Akıllı Röle ve Kontaktör Bağlantı Şeması Hakkında Sıkça Sorulan Sorular (SSS)
Akıllı röleye neden doğrudan yüksek güçlü aydınlatma bağlamamalıyım?
Akıllı rölelerin içindeki mikro kontaklar genellikle 10A ile 16A arası bir akım taşıma kapasitesine sahiptir. Bahçe aydınlatmaları, güçlü peyzaj armatürleri veya endüstriyel yükler ilk çalışma anında (demeraj) bu değerin çok üzerine çıkar. Yükü doğrudan röleye bağlamak, kontakların birbirine yapışmasına ve sistemin yanmasına yol açar.
Kontaktör kullanmak sistemde tam olarak neyi değiştiriyor?
Kontaktör, asıl ağır yükü ve akımı kendi üzerine alarak bir nevi kas gücü görevi görür. Akıllı röle ise sadece miliamper seviyesinde bir akımla kontaktörün bobinini tetikleyen beyin görevini üstlenir. Bu izolasyon, cihazın ömrünü uzatır ve olası yangın risklerini tamamen ortadan kaldırır.
Şemada yer alan kumanda sigortası (1 Fazlı W-Otomat) zorunlu mu?
Sıfır hata prensibiyle çalışan profesyonel bir otomasyon panosunda kesinlikle zorunludur. Bu sigorta, kumanda devresini ana güç devresinden izole eder. Rölede veya tetikleme hattında bir kısa devre yaşanırsa, sadece bu küçük sigorta atar; böylece sahadaki ana şalter düşmez ve diğer sistemlerin çalışması kesintiye uğramaz.
İnternet bağlantım veya WiFi ağım çökerse ışıkları nasıl kontrol edeceğim?
Sisteme dahil ettiğimiz 0-1 Pako Şalter tam olarak bu acil durumlar için tasarlanmıştır. İnternet bağlantınız koptuğunda veya cihaz ağdan düştüğünde, panodaki bu fiziksel anahtarı çevirerek sistemi manuel olarak açıp kapatabilirsiniz.
Akıllı röle arayüzünde “Button Type” (Buton Tipi) ayarı hangisi olmalı?
Sisteme fiziksel bir anahtar entegre ettiğiniz için en kararlı çalışan seçenek “Edge Switch” modudur. Bu ayar sayesinde şalterin her yön değiştirmesi aydınlatma durumunu tersine çevirir. Böylece fiziksel anahtar ile mobil uygulamadan gönderdiğiniz komutlar hiçbir zaman birbiriyle çakışmaz veya kilitlenmez.
Kontaktör devreye girerken çıkan yüksek mekanik ses normal mi?
Evet, standart mekanik kontaktörlerin bobini enerjilendiğinde ana kontakların kapanma sesi oldukça net duyulur. Eğer panonuz evin içinde, sese duyarlı bir alanda veya sessizliğin önemli olduğu bir noktadaysa, klasik kontaktörler yerine “Sessiz Kontaktör” (Modüler Kontaktör) tercih etmelisiniz.
Akıllı rölenin Nötr (N) bağlantısını kontaktörden köprüleyerek alabilir miyim?
Kumanda devresinin elektriksel izolasyonu açısından nötr hattının ana klemens bloğundan ayrı ayrı dağıtılması en temiz yöntemdir. Ancak pano içindeki kablolama yoğunluğunu azaltmak adına, linyeye uygun kesitte bir kablo kullanarak kontaktörün A2 ucuna giden ana nötr üzerinden cihaza atlama (köprüleme) yapılmasında teknik bir sakınca yoktur.
Pako şalter yerine duvardaki standart bir lamba anahtarını kullanabilir miyim?
Bağlantı mantığı tamamen aynı olduğu için standart duvar anahtarı (komütatör veya tekli anahtar) kullanabilirsiniz. Anahtara fazı girip, dönüş ucunu (tetikleme sinyalini) akıllı rölenin SW klemensine bağlamanız sistemin kusursuz çalışması için yeterlidir.
Bu bağlantı yapısıyla trifaze (380V) bir su motoru da kontrol edilebilir mi?
Evet, edilebilir. Aydınlatma zonları yerine kontaktörün L1, L2 ve L3 güç çıkışlarına trifaze motorunuzu bağlayabilirsiniz. Akıllı rölenin kontaktör bobinini tetikleme mantığı değişmeyeceği için sistem aynı kararlılık ve güvenlikle çalışacaktır.
Akıllı röleyi metal elektrik panosu içine koymak WiFi sinyalini engeller mi?
Metal gövdeli panolar Faraday kafesi etkisi yaratarak WiFi sinyalini ciddi şekilde zayıflatabilir veya tamamen kesebilir. Kesintisiz bir bağlantı için otomasyon elemanlarını plastik (halogen-free) sıva üstü panolarda konumlandırmak veya harici anten desteği sunan röle modellerini tercih etmek en güvenilir çözümdür.
Rölenin SW ucuna gelen sinyal hattı tehlikeli bir voltaj taşır mı?
Evet, SW ucuna giden sinyal şebeke gerilimi (220V) üzerinden anahtarlanır. Üzerinden geçen akım çok düşük (miliamper) olsa da, taşıdığı voltaj yüksek olduğu için fiziksel anahtarın ve çekilen kablonun izolasyon standartlarının eksiksiz olması gerekir.
Eski bir tesisatım var ve nötr hattı yok, yinede kontaktör sürebilir miyim?
Profesyonel ve stabil bir otomasyon kurgusu için nötr hattı şarttır. “Nötrsüz (No-Neutral)” olarak satılan bazı akıllı röleler piyasada bulunsa da, bu cihazlar sadece düşük güçlü lamba linyeleri içindir. Bir kontaktör bobini gibi endüktif bir yükü bu rölelerle sürmeye çalışmak hem stabilite sorunlarına yol açar hem de güvenlik standartlarımızı karşılamaz.
