Endüstriyel tesislerden evsel hidrofor sistemlerine kadar akışkan basıncının kontrol edilmesi gereken her noktada basınç şalteri bağlantı şeması kilit bir rol oynar. Sistemdeki basınç ayarlanan alt ve üst limitlere ulaştığında devreyi otomatik olarak açıp kapatan bu mekanizma, hem enerji tasarrufu sağlar hem de motorların güvenli çalışmasını temin eder. Bu rehberde, basınç şalterinin kumanda ve güç devrelerine nasıl entegre edileceğini, hangi devre elemanlarının kullanılması gerektiğini teknik detaylarıyla inceleyeceğiz.
Basınç Şalteri Devresinde Kullanılan Elemanlar ve Görevleri
Bir basınç kontrol devresinin sağlıklı ve uzun ömürlü çalışabilmesi için doğru donanımların bir araya getirilmesi şarttır. Sistemin ana beslemesinde can ve mal güvenliği için kaçak akım koruma rölesi kullanımı zorunlu bir standarttır.
Aşağıdaki tabloda, Basınç şalteri bağlantısında yer alan tüm devre elemanları, kullanılacak kablo renkleri ve işlevleri teknik olarak listelenmiştir:
| Devre Elemanı | Teknik Görevi / Özelliği | Kablo Rengi ve Bağlantı Tipi |
|---|---|---|
| Ana Sigorta (W Otomat) | Tüm sistemi kısa devre ve aşırı akıma karşı korur. | Siyah (Güç/Faz), Mavi (Nötr) |
| K.A.K.R (Örn: 40A 30mA) | Olası bir izolasyon hatasında kaçak akımı algılayarak devreyi anında keser. | Siyah (Güç/Faz), Mavi (Nötr) |
| Kumanda Sigortası | Sadece kumanda hattını korur, düşük amperajlı seçilir. | Kırmızı (Kumanda Hattı) |
| Pako Şalter (1-0) | Sistemi manuel olarak devreye almayı veya devreden çıkarmayı (bakım modu) sağlar. | Kırmızı (Kumanda Hattı) |
| Basınç Şalteri | Ayarlanan histerezis (alt/üst basınç) değerlerine göre mekanik kontaklarını konum değiştirir. | Kırmızı (Kumanda Hattı) |
| Kontaktör | Ana güç devresini açıp kapatır. Şalterden gelen sinyalle bobini enerjilenir. | Güç: Siyah / Kumanda: Kırmızı / Nötr: Mavi |
| Sinyal Lambası (220V) | Sistem aktif olduğunda yanarak görsel bildirim sağlar (Aktif/Çalışıyor durumu). | Sarı (Sinyal Hattı), Mavi (Nötr) |
| Kablolar | Güç hattı akıma göre hesaplanmalıdır. Kumanda hattı genellikle 1 – 1.5 mm²’dir. | Siyah, Mavi, Kırmızı, Sarı, Sarı/Yeşil (Toprak) |
Basınç Şalteri Kumanda Devresi Nasıl Çalışır?

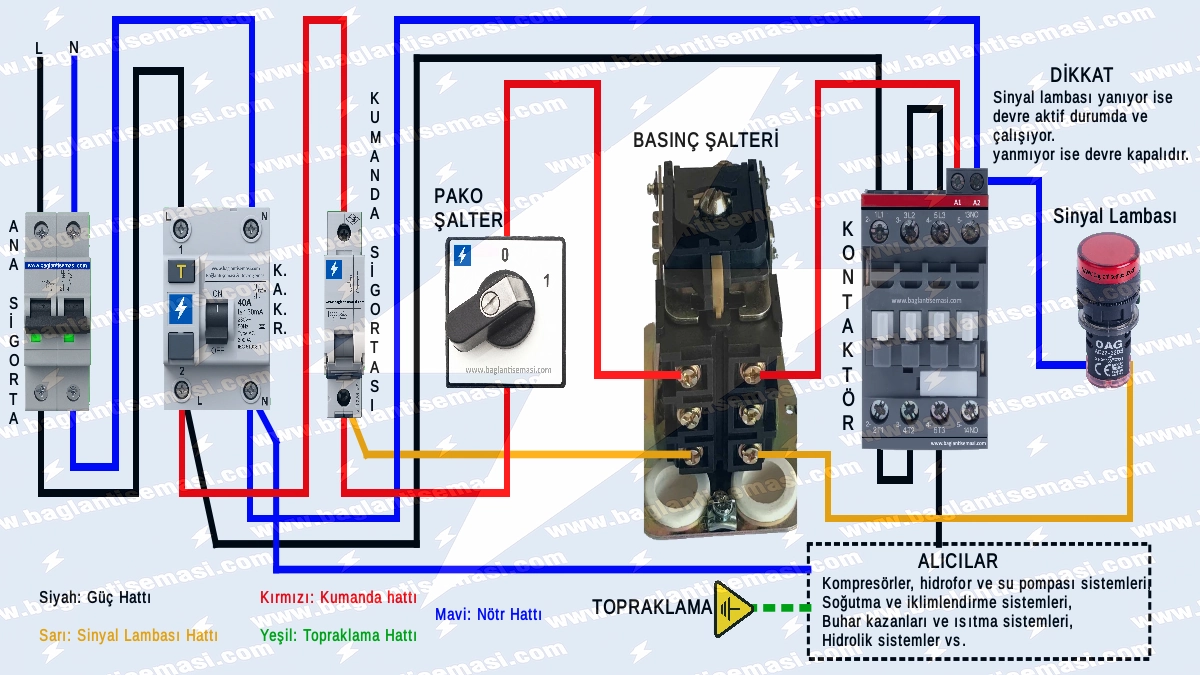

Bağlantı şemasını incelediğimizde, sistemin güç ve kumanda olmak üzere iki ayrı hattan oluştuğunu görürüz. Ana yükü (örneğin kompresör motorunu) süren kontaktör, doğrudan basınç şalteri üzerinden geçen akım ile tetiklenir.
Önemli Not: Bu bağlantı şemasında kullanılan tüm devre elemanları (sigortalar, kontaktörler, şalterler vb.) tamamen temsilidir ve devrenin çalışma mantığını kavramanız amacıyla projelendirilmiştir. Kendi sisteminizi kurarken, motor gücüne ve nominal akım değerlerine uygun kapasitede şalt malzemeleri seçmeniz gerekmektedir.
Adım Adım Devre Takibi
- Güç Hattı (Siyah Kablo): Şebekeden gelen Faz (L), Ana Sigorta ve Kaçak Akım Rölesi üzerinden geçerek kontaktörün ana kontaklarına (L1, L2, L3) ulaşır.
- Kumanda Hattı (Kırmızı Kablo): Faz, RCD çıkışından kumanda sigortasına girer. Buradan çıkan uç pako şaltere bağlanır. Pako şalter “1” konumundayken akım, basınç şalterinin kapalı (NC) kontağına iletilir. Basınç düşükse şalter kontağı kapalıdır ve akımı kontaktörün A1 bobin ucuna geçirir.
- Nötr Hattı (Mavi Kablo): Kontaktörün A2 bobin ucuna ve sinyal lambasına direkt olarak çekilir.
- Sinyal ve Geri Bildirim (Sarı Kablo): Kontaktör bobini enerjilendiğinde, A1 ucundan alınan paralel bağlantı sinyal lambasını yakar. Bu lamba, sahada devrenin aktif durumda olduğunu ve motorun devrede çalıştığını gösterir.
Tüm bu panoyu standartlara uygun bir şekilde monte etmek için monofaze pano bağlantı şeması kurallarını dikkate almanız sistemin güvenliği ve sürdürülebilirliği açısından oldukça önemlidir. Ayrıca güç devresinde kullanılacak kabloların ısınmaması için kurulum öncesi kablo kesit hesabı yapılmalıdır.
Uygulama ve Kullanım Alanları (Alıcılar)
Basınç şalterleri endüstriyel ve evsel otomasyonun kalbidir. Şemada sağ alt köşede “Alıcılar” olarak belirtilen kısım şu sistemlerden oluşabilir:
- Endüstriyel hava kompresörleri,
- Bina ve tesis hidrofor (su pompası) sistemleri,
- Soğutma ve iklimlendirme üniteleri,
- Buhar kazanları ve endüstriyel ısıtma sistemleri,
- Hidrolik pres ve üniteler.
Sıvı bazlı sistemlerde genellikle seviye sensörleri de devreye girer. Bu gibi entegre senaryolar için şamandıra flatör bağlantı şeması ile basınç kontrolünü seri bağlayarak tam otomatik ve susuz çalışmaya karşı korumalı sistemler inşa edebilirsiniz.
Konu hakkında daha teknik ve mühendislik detaylarına (histerezis ayarı, diferansiyel basınç kalibrasyonu, yay tansiyonu vb.) ulaşmak için Schneider Electric Basınç Sensörleri ve Şalterleri Teknik Dökümanları sayfasını inceleyebilirsiniz.
Basınç Şalteri Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)
Basınç şalteri bağlantısında neden kontaktör kullanmak zorundayım?
Basınç şalterlerinin içindeki mekanik kontaklar yüksek akımlara (örneğin kompresör motorunun çektiği kalkış akımına) dayanacak şekilde tasarlanmamıştır. Şemamızda da görebileceğiniz gibi, şalter sadece kumanda devresini açıp kapatarak asıl yükü çeken kontaktöre tetikleme sinyali gönderir. Bu sayede hem şalterinizin ömrü uzar hem de sistem güvenliği sağlanır.
Pako şalterin bu devredeki amacı nedir, kullanmasam olur mu?
Devreye doğrudan pako şalter eklememizin en büyük sebebi güvenlik ve kontrol kolaylığıdır. Motorun bakımını yaparken veya sistemi geçici olarak durdurmak istediğinizde pako şalteri “0” konumuna alarak basınç şalteri devrede olsa bile kontaktörün çekmesini engelleyebilirsiniz. İsteğe bağlıdır ancak iş güvenliği açısından şiddetle tavsiye ederiz.
Sinyal lambası sürekli yanıyorsa bu bir sorun mu?
Hayır, aksine bu bizim istediğimiz ve sistemin çalıştığını gösteren bir durumdur. Şemadaki sinyal lambası kontaktör bobinine (A1-A2) paralel bağlanmıştır. Yani lamba yanıyorsa motor enerjilenmiş ve kompresör/hidrofor aktif olarak çalışıyor demektir. Söndüğünde ise basınç istenen seviyeye gelmiş ve şalter devreyi otomatik olarak kesmiş demektir.
Kumanda devresi ile güç devresine aynı sigortadan hat çekebilir miyim?
Teknik olarak sistem çalışsa da profesyonel kurulumlarda bunu kesinlikle önermiyoruz. Güç devresi yüksek akımlar çekerken, kumanda devresi çok daha ince kablolarla düşük akım taşır. Şemada belirttiğimiz gibi kumanda hattına özel, düşük amperli (örneğin 2A veya 4A) ayrı bir W otomat kullanmanız devrenizi olası kısa devrelerden ve kablo yanmalarından korur.
Kaçak akım rölesi (KAKR) bağlamadan devreyi çalıştırabilir miyim?
Devreniz çalışır ancak bunu kesinlikle yapmamalısınız. Özellikle hidrofor veya kompresör gibi su ve nem ihtimalinin yüksek olduğu sistemlerde, motor gövdesine olası bir elektrik kaçağında can güvenliğinizi koruyacak tek eleman kaçak akım koruma rölesidir. Şemadaki gibi 30mA hayat koruma rölesi standartlara göre zorunludur.
Basınç şalterindeki alt ve üst limit (histerezis) ayarını nasıl yapacağım?

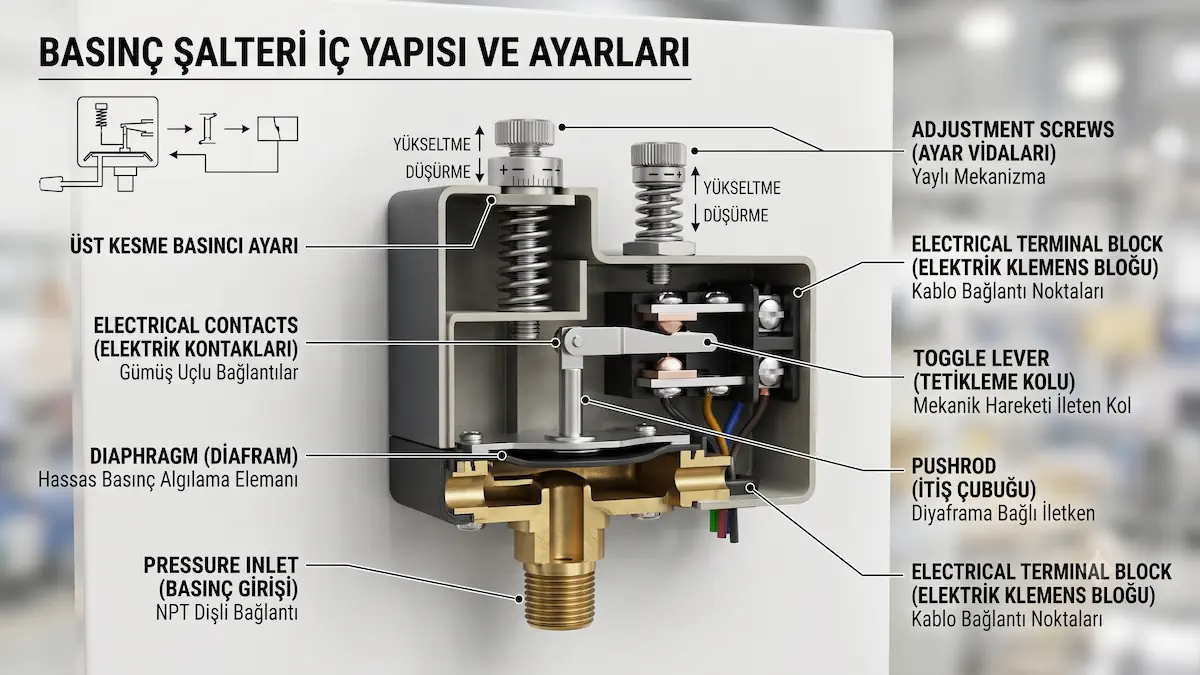

Bu ayar şalterin markasına göre değişmekle birlikte genelde kapağın altındaki iki yaylı vida ile yapılır. Büyük vida ana basıncı (kesme basıncı) ayarlarken, küçük vida diferansiyeli (devreye girme basıncı ile kesme basıncı arasındaki farkı) ayarlar. Devreyi kurduktan sonra sisteme bağlı manometreye bakarak bu ayarı ince ince kalibre edebilirsiniz.
Devreyi kurdum ama kontaktör çok hızlı çekip bırakıyor (zırıldama yapıyor). Sorun nerede olabilir?
Bu durum genellikle basınç şalterinin diferansiyel ayarının çok dar olmasından kaynaklanır. Alt ve üst basınç değerleri birbirine çok yakınsa, sistem ufak bir basınç düşüşünde devreye girip anında çıkar ve sürekli aç-kapa yapar. Küçük ayar vidasından bu aralığı biraz genişleterek sorunu çözebilirsiniz.
Şemadaki kablo renkleri zorunlu mu? Farklı renk kullansam devre bozulur mu?
Devrenin çalışması kablo rengine bağlı değildir, elektrik uygun kesitteki her iletkenden geçer. Ancak şemada gösterdiğimiz renk kodları (faz için siyah, nötr için mavi, kumanda için kırmızı gibi) evrensel pano dizilim standartlarıdır. İleride arıza tespiti yaparken veya başka bir teknisyen panoya müdahale ederken işin çok daha hızlı ve güvenli çözülmesini sağlar.
Bu bağlantı şemasını monofaze (220V) yerine trifaze (380V) bir motor için kullanabilir miyim?
Evet, rahatlıkla kullanabilirsiniz! Kumanda devreniz birebir aynı kalacaktır (kontaktör bobini 220V seçildiği sürece). Sadece güç devresinde L1, L2 ve L3 fazlarını doğrudan kaçak akım rölesinden geçirip kontaktörün ana kontaklarına bağlamanız ve oradan trifaze motora çıkmanız yeterli olacaktır.
Hidrofor sistemimde deponun susuz kalması durumunda motorun yanmasını engellemek için bu şemaya nasıl bir ekleme yapmalıyım?
Makalemizin alt kısımlarında da bahsettiğimiz gibi, hidroforun depoda su yokken boşuna çalışmasını engellemek için devreye bir şamandıra (flatör) eklemelisiniz. Şamandıranın normalde açık (NO) kontağını, kumanda hattındaki basınç şalteri ile seri olarak bağlarsanız, su bittiğinde sistem basınca bakmaksızın motoru güvenli bir şekilde durduracaktır.
