Start Stop Mühürleme Devresi | Bağlantı Şeması ve Çalışma Mantığı

Endüstriyel otomasyonun, kumanda panolarının ve motor kontrol sistemlerinin en temel yapı taşı start stop mühürleme devresi bağlantı şeması tasarımıdır. Bir elektrik motorunu veya yüksek güç çeken herhangi bir endüstriyel yükü, yay geri dönüşlü (kalıcı olmayan) bir buton üzerinden sürekli çalışır halde tutmak için mühürleme mantığı kullanılır. Bu rehberde, 380V güç devresi ile kumanda devresinin nasıl entegre edildiğini, kontaktör yardımcı kontağının (NO) mühürleme işlemini nasıl gerçekleştirdiğini ve adım adım bağlantı aşamalarını detaylıca inceleyeceğiz.

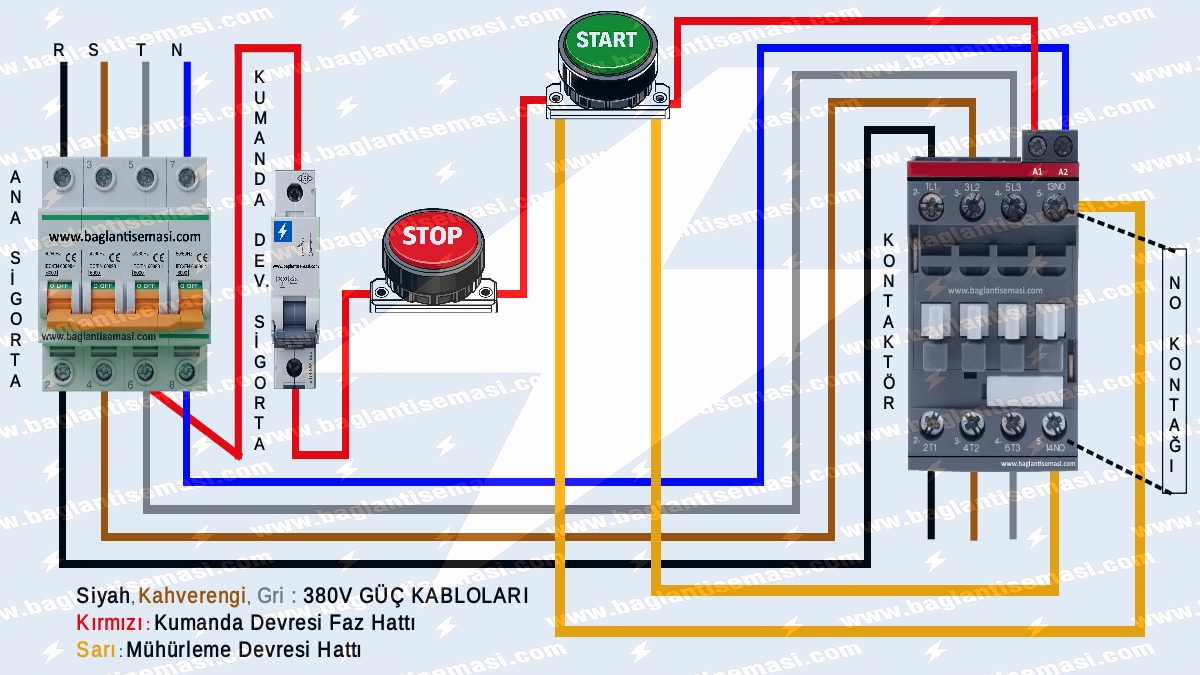

Start stop mühürleme devresi bağlantı şeması, kontaktörlü 380V güç ve kumanda devresi çizimi
Start Stop Mühürleme Devresi Bağlantı Şeması

Mühürleme Devresi Nedir ve Neden Kullanılır?

Elektrik kumanda devrelerinde kullanılan kalıcı olmayan (yaylı) start butonları, üzerindeki baskı kaldırıldığı anda kontağını açarak akımı keser. Eğer devrede bir mühürleme sistemi olmazsa, motor yalnızca butona basılı tuttuğunuz sürece çalışır, parmağınızı çektiğiniz an durur. Bu durumu engellemek ve butondan parmağımızı çektiğimizde de devrenin enerjili kalmasını sağlamak amacıyla, kontaktörün kendi normalde açık (NO – Normally Open) yardımcı kontağının start butonuna paralel bağlanması işlemine mühürleme devresi adı verilir.

Bu sistem, aynı zamanda iş güvenliği açısından kritik bir öneme sahiptir. Olası bir elektrik kesintisinde bobin enerjisini kaybeder ve mühürleme çözülür. Elektrikler geri geldiğinde, sistem otomatik ve kontrolsüz şekilde çalışmaya başlamaz; operatörün yeniden start butonuna basması gerekir. Bu mantık, iş kazalarını önleyen en temel elektriksel kilitleme yöntemidir.

Start Stop Mühürleme Devresi İçin Gereken Malzemeler ve Teknik Ölçüler

Doğru bir panoda veya kumanda tesisatında, hem güç hem de kumanda devreleri için seçilecek ekipmanların akım taşıma kapasiteleri ve kablo kesitleri büyük önem taşır. Aşağıdaki tabloda ideal bir 380V kontaktörlü mühürleme devresinde kullanılması gereken standart ekipman ve kablo değerleri yer almaktadır.

Ekipman / Bileşen AdıTeknik Özellik / DeğerDevredeki Görevi ve Kullanım Amacı
Ana Güç Sigortası (3 Fazlı)3x16A – 3x32A (C Tipi)380V güç devresini, kontaktör ana kontaklarını ve yükü (motoru) kısa devreye karşı korur.
Kumanda Sigortası (1 Fazlı)1x2A – 1x4A (B Tipi)Kumanda devresini, butonları ve kontaktör A1-A2 bobinini aşırı akımdan korur.
Güç Kontaktörü9A – 32A (220V/380V Bobinli, 1NO Yardımcı Kontaklı)Güç kontakları ile yükü besler, 13NO-14NO kontağı ile mühürleme işlemini gerçekleştirir.
Stop Butonu (Kırmızı)1 NC (Normalde Kapalı) Kontak, 22mmKumanda devresinin enerjisini keserek sistemi durdurur ve mühürlemeyi çözer.
Start Butonu (Yeşil)1 NO (Normalde Açık) Kontak, 22mmDevreye ilk tetikleme enerjisini vererek bobinin çekmesini sağlar.
Güç Devresi Kabloları2.5 mm² – 4 mm² NYAF (Siyah, Kahve, Gri)R, S, T fazlarını ana sigortadan kontaktör güç terminallerine (1, 3, 5) taşır.
Kumanda Devresi Kabloları0.75 mm² – 1 mm² NYAF (Kırmızı ve Sarı)Butonlar, yardımcı NO kontağı ve A1 bobin hattı arasındaki sinyal akımını taşır.
Nötr Hattı Kablosu0.75 mm² – 1 mm² NYAF (Mavi)Kontaktör bobininin devresini tamamlamak için A2 terminaline bağlanır.

Start Stop Mühürleme Devresi Nasıl Bağlanır? Adım Adım Bağlantı Rehberi

Şemada görüldüğü üzere sistem Güç Devresi ve Kumanda Devresi olmak üzere iki temel kısımdan oluşur. Profesyonel bir panoda bağlantıları yaparken aşağıdaki sıralamayı takip etmeniz, hata riskini minimuma indirecektir.

1. Güç Devresi (380V) Bağlantıları

Güç devresi, doğrudan yükün beslendiği yüksek akım hattıdır. Bağlantı adımları şu şekildedir:

  • Faz Girişleri: Şebekeden gelen R, S ve T fazları (siyah, kahverengi ve gri kablolar) 3 fazlı ana sigortanın girişine bağlanır.
  • Kontaktör Güç Girişi: Ana sigorta çıkışından alınan 3 faz hattı, doğrudan kontaktörün ana güç terminalleri olan 1/L1, 3/L2 ve 5/L3 uçlarına girilir.
  • Yük Çıkışı: Kontaktörün alt tarafında bulunan 2/T1, 4/T2 ve 6/T3 terminallerinden çıkan kablolar ise doğrudan 3 fazlı yüke (örneğin asenkron motora) gönderilir. Daha kapsamlı panolarda motor koruması için bu çıkışa ayrıca termik röle entegre edilebilir.

2. Kumanda Devresi ve Mühürleme Bağlantısı

Kumanda devresi ince kesitli kablolarla (0.75 mm² – 1 mm²) yapılan kontrol hattıdır. Mühürlemenin gerçekleştiği asıl aşama burasıdır:

  • Kumanda Beslemesi: Ana sigortanın R fazından (veya şebekeden) alınan tek faz hattı, 1 fazlı kumanda sigortasına girilir.
  • Stop Butonu Bağlantısı: Kumanda sigortası çıkışından alınan kırmızı kablo, önce STOP butonunun 1 numaralı (NC – Normalde Kapalı) giriş ucuna bağlanır. Stop butonunun 2 numaralı çıkışından alınarak START butonunun 3 numaralı (NO – Normalde Açık) giriş ucuna taşınır.
  • Bobin Tetikleme Hattı: START butonunun 4 numaralı çıkış ucundan alınan hat, kontaktörün bobin tetikleme ucu olan A1 terminaline bağlanır.
  • Mühürleme Hattının Çekilmesi (Kritik Adım): Şemada sarı renk ile belirtilen mühürleme hattı için, START butonunun girişinden (veya Stop çıkışından) bir kablo alınarak kontaktörün yardımcı kontağı olan 13NO terminaline bağlanır. Kontaktörün 14NO çıkış terminalinden alınan diğer sarı kablo ise START butonunun çıkışına (veya doğrudan A1 bobin ucuna) bağlanır. Böylece 13NO-14NO kontağı, Start butonuna tam paralel bağlanmış olur.
  • Nötr Bağlantısı: Ana sigorta nötr dağıtım noktasından alınan mavi kablo, kontaktörün A2 bobin terminaline bağlanarak devre tamamlanır.

Devrenin Çalışma Mantığı ve Akım Takibi

Devrenin nasıl çalıştığını adım adım akım takibi yaparak inceleyelim:

Bekleme (Sakin) Durumu

Sigortalar açıldığında elektrik akımı kumanda sigortasından geçer, normalde kapalı olan (NC) STOP butonundan üzerinden akarak START butonunun giriş ucuna ve kontaktörün 13NO terminaline kadar ulaşır. Ancak START butonu ve 13NO kontağı açık olduğu için akım A1 bobinine ulaşamaz; kontaktör çekmez ve devre beklemede kalır.

START Butonuna Basılması ve Mühürleme Anı

Yeşil START butonuna basıldığı anda, buton içindeki kontak kapanır ve elektrik akımı A1 bobinine ulaşır. A2 terminalinde zaten Nötr bağlı olduğu için bobin manyetik alan oluşturarak enerjilenir.

Bobin enerjilendiği an, kontaktör üzerindeki tüm hareketli kontakları aşağı doğru çeker. Bu esnada iki kritik olay aynı anda gerçekleşir:

  1. Güç Kontkaları Kapanır: 1/L1, 3/L2 ve 5/L3 ana güç kontakları kapanarak 380V gerilimi motora iletir ve motor çalışmaya başlar.
  2. Mühürleme Kontağı Kapanır: Şemanın sağ tarafında vurgulanan 13NO – 14NO yardımcı kontağı da kapanarak iletime geçer.

Parmağınızı START butonundan çektiğinizde buton kontağı tekrar açılır. Ancak akım artık kapanmış olan 13NO – 14NO mühürleme hattı (sarı hat) üzerinden A1 bobinine gitmeye devam eder. Bu sayede bobin enerjili kalır ve devre kendini mühürlemiş olur.

STOP Butonuna Basılması veya Elektrik Kesintisi

Sistemi durdurmak için kırmızı STOP butonuna basıldığında, butonun normalde kapalı (NC) olan kontağı açılır. Kumanda devresinden geçen ana akım bıçak gibi kesilir. A1 bobini enerjisini kaybettiği için manyetik alan sönümlenir, kontaktör yayı kontakları eski konumuna iter. Hem güç kontakları açılıp motor durur hem de 13NO – 14NO yardımcı kontağı açılarak mühürleme çözülür.

İlişkili Kumanda ve Güç Devreleri

Bir kontaktör ve mühürleme mantığı ile kurulan bu temel devre, daha karmaşık otomasyon panolarının altyapısını oluşturur. Panoları tasarlarken güç dağıtımını doğru planlamak için trifaze sigorta kutusu bağlantısı rehberimizi inceleyebilir; panoların genel yapısı hakkında detaylı bilgi almak için monofaze pano bağlantısı yazımıza göz atabilirsiniz. Daha güçlü motorların kalkış akımlarını kontrol altına almak gerektiğinde ise bu mühürleme mantığı geliştirilerek yıldız üçgen yol verme devresi haline dönüştürülür.

Ayrıca günümüz otomasyon sistemlerinde konvensiyonel kontaktörlü devreler yerine hız ve devir kontrolü gerektiren uygulamalarda VFD cihazları da tercih edilmektedir. Eğer sisteminizde bir hız sürücüsü kullanacaksanız ve harici butonlarla kontrol etmek istiyorsanız motor sürücü start stop ve potansiyometre bağlantısı dökümanımıza, güç yapısına göre monofaze sürücü bağlantısı veya doğrudan trifaze sürücü bağlantısı şemalarına da mutlaka göz atmalısınız. Temel devre elemanlarının çalışma prensibi hakkında daha derin teknik bilgi edinmek isterseniz kontaktör nedir ve nasıl çalışır rehberimizden ya da uluslararası bir standart olan IEC (Uluslararası Elektroteknik Komisyonu) teknik standartları sayfasından faydalanabilirsiniz.

Start Stop Mühürleme Devresi Bağlantısı Hakkında Sıkça Sorulan Sorular (SSS)

Start butonuna basıyorum motor çalışıyor ama parmağımı çekince hemen duruyor, sebebi ne olabilir?

Bu durum, devrede mühürlemenin gerçekleşmediğini gösterir. En yaygın sebebi, start butonuna paralel çekilmesi gereken sarı mühürleme hattının kontaktörün 13NO-14NO (Normalde Açık) yardımcı kontağuna bağlanmamış olması veya yanlışlıkla NC (Normalde Kapalı) kontağına girilmesidir. Bağlantınızı şemadaki sarı hat ile karşılaştırarak kontrol edebilirsiniz.

Mühürleme devresi için neden kalıcı olmayan (yaylı) buton kullanmak zorundayız?

Eğer evlerimizdeki ışık anahtarları gibi 1-0 konumlu kalıcı anahtar kullansaydık, elektrik kesilip geri geldiğinde anahtar açık konumda kaldığı için motor aniden ve kontrolsüzce çalışmaya başlardı. Yaylı butonlar ve mühürleme mantığı, elektrik kesintilerinde devrenin otomatik sıfırlanmasını sağlayarak iş kazalarını ve olası makine hasarlarını engeller.

Kontaktör üzerindeki 13NO ve 14NO yazıları tam olarak ne anlama geliyor?

“NO” kısaltması İngilizce Normally Open (Normalde Açık) anlamına gelir. 13 ve 14 sayıları ise bu yardımcı kontağın standart klemens numaralarıdır. Kontaktör bobini enerjisizken bu iki terminal arasında iletim yoktur; bobin enerjilenip çektiği anda kontak kapanarak iletime geçer ve akımın buradan akmasını (mühürlemeyi) sağlar.

Kumanda devresinde neden 380V değil de 220V kullanılıyor?

380V (üç faz) sadece motor, ısıtıcı gibi yüksek güç tüketen yükleri beslemek (güç devresi) içindir. Panoyu kontrol eden butonlar, sinyal lambaları ve kontaktör bobinleri hem insan güvenliği (operatörün butona basarken maruz kaldığı risk) hem de kumanda elemanlarının standart çalışma gerilimleri gereği 220V (veya otomasyonda 24V DC) ile çalıştırılır.

Start stop mühürleme devresine termik röle nasıl bağlarım?

Motoru aşırı yük ve ısınmaya karşı koruyan termik röle, kontaktörün altındaki 2/T1, 4/T2 ve 6/T3 güç çıkışlarına monte edilir. Kumanda devresinde ise; kumanda sigortasından çıkan kırmızı kablo doğrudan stop butonuna gitmek yerine, önce termik rölenin 95-96 (NC – Normalde Kapalı) yardımcı kontağına girilir, 96 çıkışı stop butonuna bağlanır. Böylece motor zorlandığında termik röle kontağı açarak kumanda devresinin kesilmesini (mühürlemenin çözülmesini) sağlar.

Tek butonla hem start hem stop (mühürleme) yapılabilir mi?

Evet, darbe akım rölesi (impuls röle) veya kontaktörlerle kurulan özel flip-flop kumanda devreleri sayesinde tek yaylı butonla hem çalıştırma hem durdurma yapılabilir. Ancak endüstriyel motor panolarında güvenlik ve netlik açısından yeşil (Start) ve kırmızı (Stop) butonlarının ayrı olması, standart start-stop mühürleme devresinin kullanılması her zaman ilk tercihtir.

Kumanda sigortası attığında motora ne olur?

Kumanda sigortası attığı an, kontaktörün A1 ve A2 bobin uçlarına giden 220V kontrol enerjisi kesilir. Bobin manyetik alanını kaybedeceği için kontaktör yayı ana kontakları geriye iter; motora giden 380V güç hattı anında kesilir ve motor durur. Sigorta kaldırıldığında ise mühürleme çözülmüş olduğu için motor kendi kendine çalışmaz, tekrar starta basılması gerekir.

Kontaktör bobininin 220V mu yoksa 380V mu olduğunu nasıl anlarım?

Kontaktörün üzerinde, genellikle A1 ve A2 terminallerinin hemen yanında veya gövde etiketinde bobin çalışma gerilim değeri yazar. Bu alanda “220V-230V 50/60Hz” yazıyorsa kumanda devresinde faz ve nötr kullanmalısınız. Eğer “380V-400V” yazıyorsa (eski tip panolarda rastlanabilir), A1 ve A2 uçlarına nötr yerine iki ayrı faz bağlanması gerekir.

Güç ve kumanda devresi kablo kesitleri neden birbirinden farklı?

Güç devresindeki kablolar (siyah, kahverengi, gri), motorun çektiği yüksek akımları (amper) taşımak zorundadır; bu yüzden motorun gücüne göre 2.5 mm², 4 mm², 6 mm² veya daha kalın kablolar seçilir. Kumanda devresinde (kırmızı, sarı, mavi) ise sadece kontaktör bobinini çektirecek çok küçük bir sinyal akımı (miliamper düzeyinde) dolaştığı için 0.75 mm² veya 1 mm² kesitli ince kablolar kullanmak hem maliyet hem de panodaki işçilik kolaylığı açısından yeterli ve idealdir.

Evdeki 220V monofaze bir motor için bu şema uygulanabilir mi?

Evet, mantık ve kumanda devresi tamamen aynıdır. Tek fark güç devresinde olur; 3 fazlı (R, S, T) sigorta yerine tek fazlı sigorta kullanırsınız. Kontaktörün güç kontaklarından 3 faz geçirmek yerine, sadece 220V faz ve nötr hatlarını kontaktörün ana kontaklarından (örneğin 1/L1 ve 3/L2) geçirerek motora bağlarsınız. 13NO-14NO üzerinden yapılan mühürleme bağlantısı hiç değişmeden aynı şekilde uygulanır.
