CCTV Kamera Bağlantı Şeması: Detaylı Kurulum ve BNC Soket Montaj Rehberi

Günümüzde güvenlik sistemleri, hem bireysel hem de kurumsal alanların korunmasında en temel yapı taşlarından biridir. Teknolojinin ilerlemesiyle birlikte IP kamera sistemleri yaygınlaşsa da sahadaki mevcut altyapıların büyük bir kısmı, bakım kolaylığı, maliyet avantajı ve yüksek sinyal kararlılığı sebebiyle Analog HD (AHD, TVI, CVI) sistemlerden oluşmaktadır. Analog HD tabanlı bir güvenlik sisteminin sıfır hata ile çalışabilmesi, sinyal kayıplarının önlenmesi ve parazitsiz net bir görüntü elde edilmesi tamamen doğru kablolama ve sonlandırma işlemlerine bağlıdır. Bu rehberimizde, profesyonel bir CCTV kamera bağlantı şeması üzerinden bir güvenlik sisteminin baştan sona nasıl kurulacağını, kablo kesitlerinin ne anlama geldiğini ve sistemin en kritik noktası olan BNC konnektör montajının teknik detaylarını ince ince işleyeceğiz.

CCTV Kamera Bağlantı Şeması ve Genel Sistem Mimarisi

Tipik bir analog HD güvenlik sistemi; kameralar, dijital kayıt cihazı (DVR), merkezi güç kaynağı (LED trafosu), görüntüleme ünitesi (Monitör/TV) ve uzaktan izleme için bir ağ yönlendiricisinden (Modem) meydana gelir. Yukarıda paylaşılan profesyonel CCTV kamera bağlantı şeması incelendiğinde, tüm bu bileşenlerin birbirleriyle olan elektriksel ve veri tabanlı ilişkisi net bir şekilde görülmektedir. Sistemin sorunsuz çalışabilmesi için mimarinin her bir kolu bağımsız olarak doğru projelendirilmelidir.

Sistem mimarisindeki akış şu şekildedir: Kameralar çevreden aldıkları optik görüntüyü elektriksel video sinyaline dönüştürür. Bu sinyal, koaksiyel hat üzerinden DVR cihazının arkasındaki “Video In” portlarına taşınır. Aynı esnada, kameraların çalışması için gerekli olan düşük gerilim (genellikle 12V DC), merkezi bir güç kaynağından çıkıp enerji damarları vasıtasıyla kameralara ulaştırılır. DVR cihazı gelen bu ham video sinyallerini işler, sıkıştırır ve dahili sabit diskine (HDD) kaydeder. Kullanıcıya görüntüyü aktarmak için cihaz üzerindeki HDMI veya VGA çıkışları vasıtasıyla monitör bağlantısı gerçekleştirilir. Eğer sistemin uzaktan cep telefonu veya bilgisayar ile izlenmesi isteniyorsa, DVR üzerindeki LAN portundan modeme bir ağ kablosu çekilir. Bu altyapıda yüksek verimlilik elde etmek adına IP tabanlı ağ yapılarında kullanılan RJ45 kablo renk sıralaması ve standartları da ağ tarafındaki entegrasyon için bilinmesi gereken önemli teknik detaylar arasındadır.

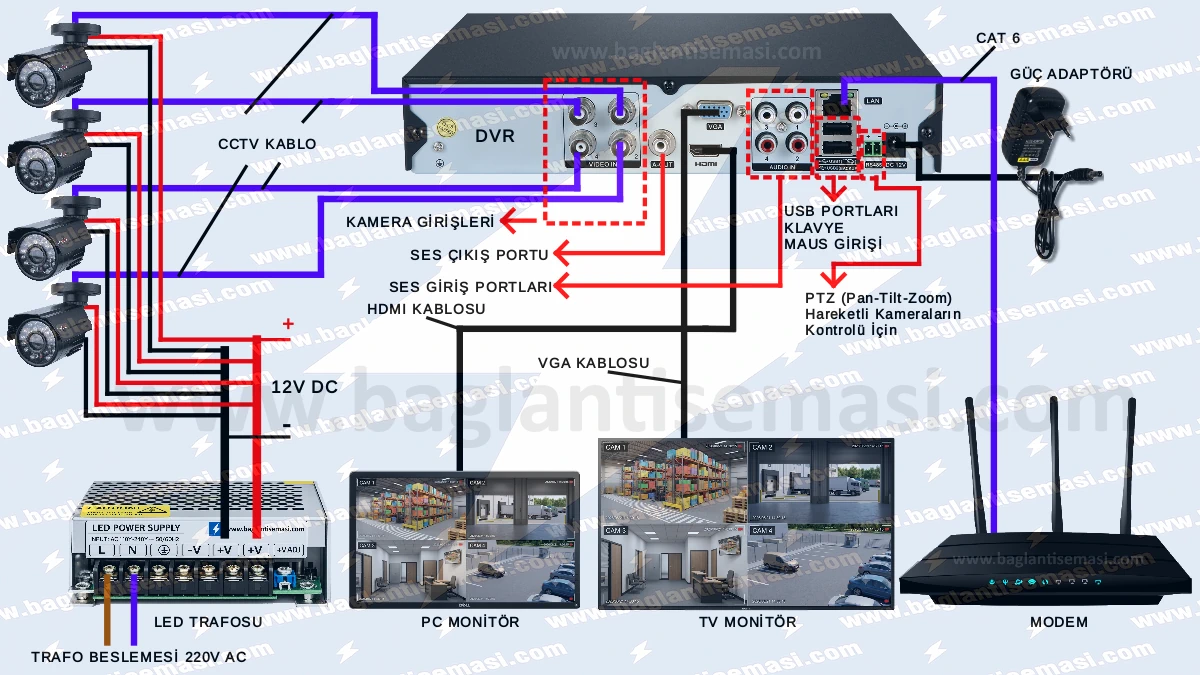

cctv kamera bağlantı şeması, dvr cihazı bağlantısı, kamera bağlantısı, tv ve bilgisayar monitör bağlantıları, modem bağlantıları ve tüm cctv bağlantılarını anlatan teknik şema
CCTV Kamera Bağlantı Şeması

CCTV Kablo Yapısı: 2+1 ve 4+1 Koaksiyel Kablolar

Analog kamera sistemlerinde görüntü ve enerjiyi aynı anda taşımak amacıyla özel olarak üretilmiş bileşik kablolar kullanılır. Sahada en yaygın tercih edilen model 2+1 CCTV kablosudur. Mesafe ve ses iletim ihtiyacına göre 4+1 kablolar da tercih edilebilir. Elektromanyetik sinyal iletiminin doğasını anlamak için koaksiyel kablo yapısını bilmek, soyma ve montaj esnasında tellere zarar vermemek adına hayati önem taşır. Ayrıca güneş panellerine ve ya güneş panellerinin bağlantılarına ihtiyacınız varsa : Akıllı İnvertörlü Off-Grid Güneş Panelleri Bağlantı Şeması ve Kurulum Rehberi

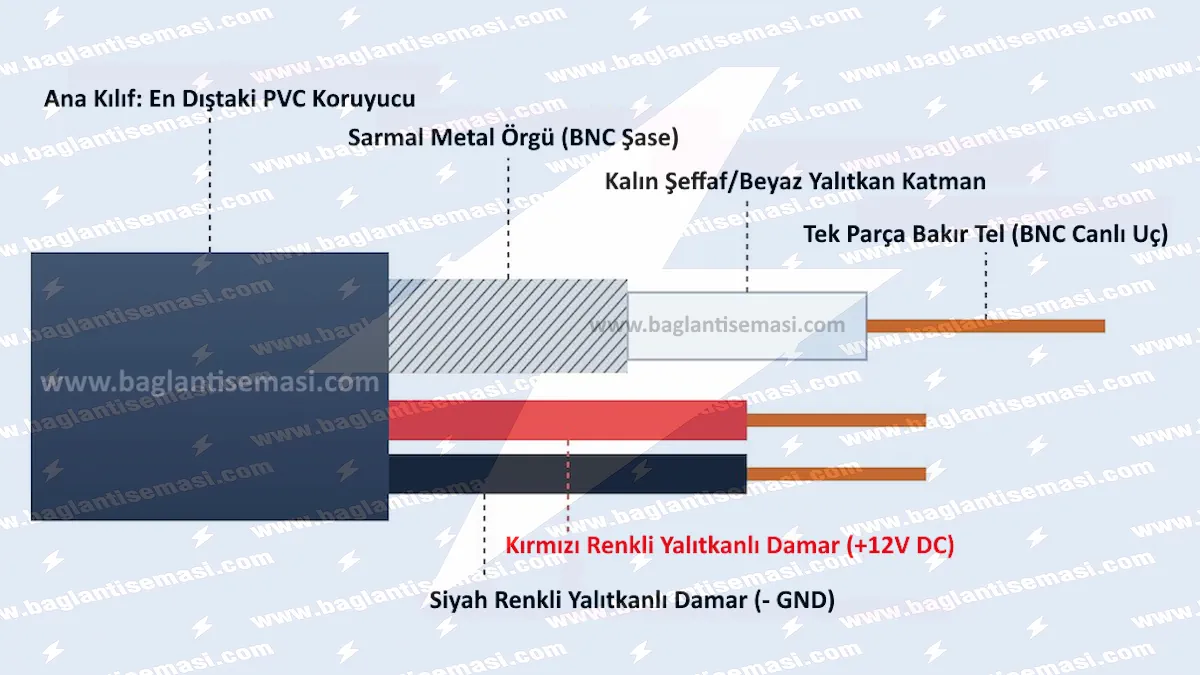

cctv 2+1 kablo besleme damarları ve canlı uç ile beraber zırh ve diğer detayları gösteren teknik şema
CCTV 2+1 KABLO DETAYLARI

Standart bir 2+1 CCTV kablosunun anatomisi dıştan içe şu katmanlardan oluşur:

  • Ana Kılıf (En Dıştaki PVC Koruyucu): Kabloyu dış etkenlerden, nemden, ezilmelerden ve fiziksel aşınmalardan koruyan polivinil klorür tabakadır.
  • Sarmal Metal Örgü (BNC Şase): Koaksiyel hattın dış iletkenidir. Bu örgü, elektromanyetik parazitleri (EMI) engelleyerek video sinyalinin korunmasını sağlar. Montaj esnasında BNC soketinin şase (eksi) kutbuna bağlanır. Dış ortamdaki gürültü akımlarının sisteme girmesini engelleyen bir kalkan görevi görür.
  • Kalın Şeffaf/Beyaz Yalıtkan Katman: Merkezdeki canlı uç ile dıştaki sarmal örgü arasında yalıtkanlık sağlayan, dielektrik malzemedir. Bu katmanın kalitesi, kablonun empedans değerini (genellikle 75 Ohm) doğrudan belirler.
  • Tek Parça Bakır Tel (BNC Canlı Uç): Video sinyalinin asıl taşındığı merkez iletkendir. Saf bakır olması, yüksek frekanslı video sinyallerinin zayıflamadan uzun mesafelere taşınmasını sağlar.
  • Kırmızı Renkli Yalıtkanlı Damar (+12V DC): Güç kaynağından gelen pozitif gerilimi kameraya taşır. Genellikle 0.22mm² veya 0.50mm² kesitindedir.
  • Siyah Renkli Yalıtkanlı Damar (- GND): Güç kaynağının negatif (şase) dönüş hattıdır. Akımın devresini tamamlamasını sağlar.

Kablo seçiminde mesafenin rolü büyüktür. Kısa mesafelerde (0-50 metre) 2+1 0.22mm² kablolar yeterli olabilirken, 100 metre ve üzeri mesafelerde voltaj düşümünü (Voltage Drop) engellemek adına güç damarları daha kalın olan (0.50mm²) 4+1 kablolar veya bağımsız besleme hatları tercih edilmelidir. Aksi takdirde, kameraya ulaşan gerilim 12V DC’nin altına düşecek ve özellikle geceleri IR LED’ler devreye girdiğinde kamerada resetleme, çizgilenme veya tamamen görüntü gitmesi gibi sorunlar yaşanacaktır.

BNC Konnektör Bağlantısı Nasıl Yapılır? Adım Adım Soket Montajı

Bir CCTV sisteminde görüntü kalitesini belirleyen en zayıf halka konnektör işçiliğidir. Sahadaki arızaların %90’ı hatalı yapılan BNC bağlantılarından kaynaklanır. Kusursuz bir görüntü sinyali için BNC soket montajının milimetrik hassasiyetle yapılması gerekir. Piyasada vidalı, sıkmalı ve yaylı olmak üzere farklı BNC türleri bulunsa da montaj mantığı hepsinde aynıdır.

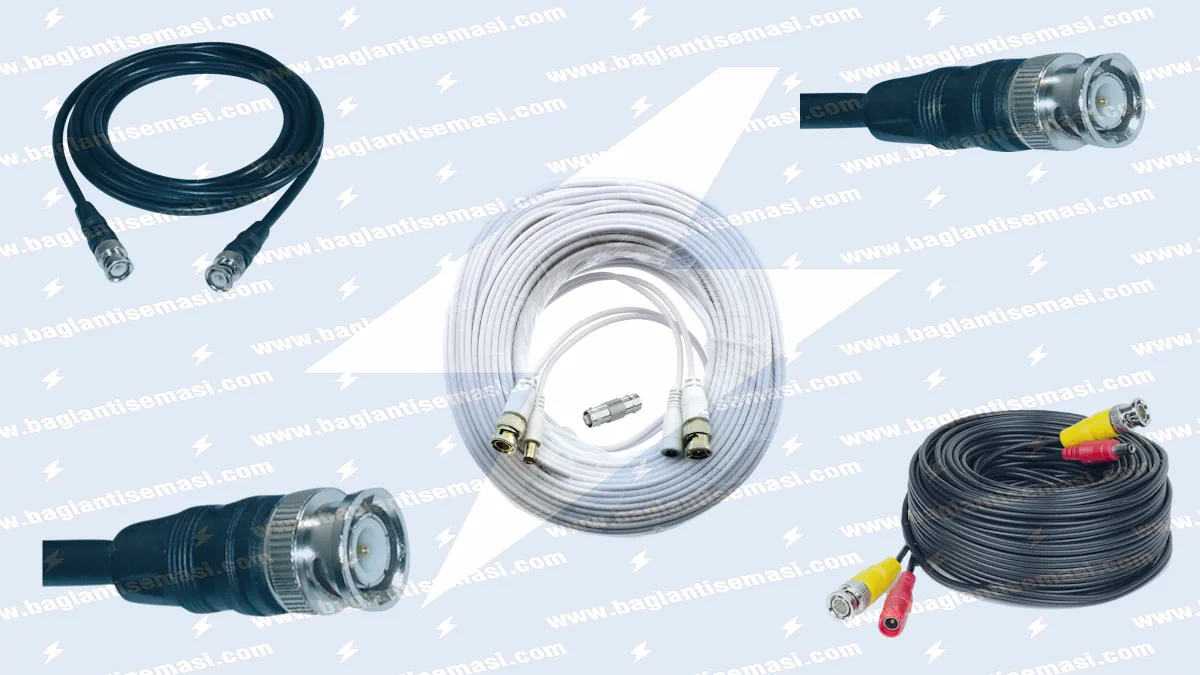

CCTV kamera sistemlerinde kullanılan bnc soket ve cctv 2+1 kablolasrın hazır ve saha görselleri
CCTV Kamera Bağlantılarında Kullanılan CCTV 2+1 Kablo ve BNC Soket

Bağlantıya başlamadan önce CCTV kablosunun dış kılıfı yaklaşık 2-3 cm kadar dikkatlice soyulur. Sinyal kalitesini düşürmemek adına sarmal metal örgü geriye doğru katlanır ve bir araya toplanır. İç kısımdaki beyaz yalıtkan katman ise yaklaşık 1 cm kadar soyularak merkezdeki tek parça bakır tel (canlı uç) açığa çıkarılır. Bu işlemler yapılırken bakır tellerin hiçbir şekilde kesilmemesine ve zedelenmemesine azami dikkat gösterilmelidir.

BNC Soket İç Yapısı ve Kablo Bağlantı Numaraları

Aşağıdaki montaj detay şemasında görüldüğü üzere, bir BNC soketi işlevsel olarak iki ana bölümden oluşur: Video sinyalinin taşındığı koaksiyel sonlandırma kısmı ve enerjinin bağlandığı besleme kısmı. Güvenli ve sıfır hatalı bir montaj için şemadaki numaralandırılmış uçlar eksiksiz takip edilmelidir.

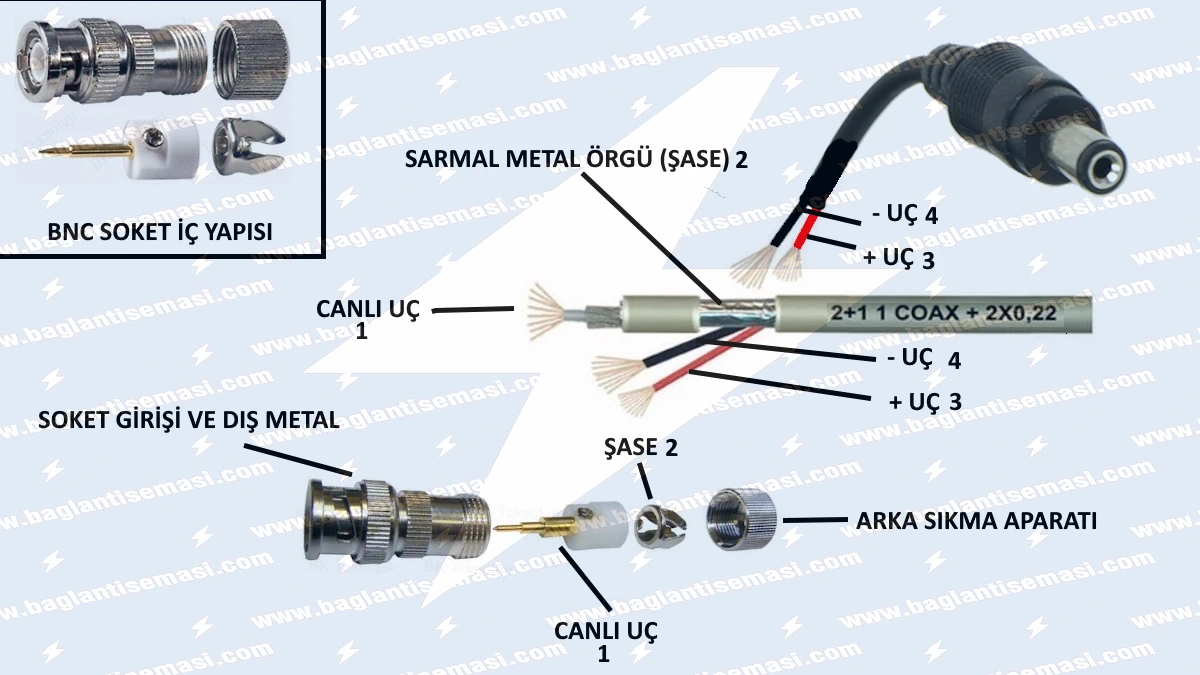

Bnc soket ve cctv 2+1 kabloların iç yapısını ve tüm detaylarını gösteren teknik şema
BNC Soket İç Yapısı Ve Tanıtımı

Soket iç yapısındaki elemanlar ve numaraların elektriksel karşılıkları şu şekildedir:

1. CANLI UÇ: Koaksiyel kablonun tam merkezinde yer alan tek parça kalın bakır telin bağlandığı noktadır. BNC soketinin içindeki altın sarısı iğneye denk gelir. Sinyal iletiminin kalbi burasıdır. Bu uç vidalanırken veya sıkıştırılırken gevşek bırakılmamalıdır.

2. ŞASE (Sarmal Metal Örgü): Kablonun dışındaki sarmal metal örgünün sıkıştırıldığı metal gövdedir. Arka sıkma aparatının hemen önünde yer alan bu bölge, sarmal örgüyü kavrayarak hem mekanik bir tutuculuk sağlar hem de sinyalin dış parazitlerden korunması için gereken şaseleme işlemini tamamlar. Kritik Uyarı: Canlı uç (1) ile Şase (2) arasında kalan sarmal örgünün tek bir kılı bile birbirine temas ederse hat kısa devre olur ve ekrana hiçbir şekilde görüntü gelmez (Siyah ekran veya “No Signal” hatası).

3. + UÇ (Pozitif Enerji): CCTV kablosu içindeki Kırmızı renkli damarın bağlandığı kısımdır. Merkezi trafodan gelen +12V DC gerilimi kameranın güç girişine aktaran power jack ünitesinin artı terminalidir.

4. – UÇ (Negatif Enerji / GND): CCTV kablosu içindeki Siyah renkli damarın bağlandığı kısımdır. Trafonun eksi (-) kutbuna gider ve DC akım devresinin geri dönüş yoludur.

Soketin en arkasında yer alan Arka Sıkma Aparatı ise metal kovanın kabloya sıkıca tutunmasını sağlayarak çekme, gerilme gibi durumlarda bağlantının kopmasını engeller. Montaj bittikten sonra tüm soket noktalarının izole bant ile kapatılması, açık hava şartlarında oksitlenmeyi önlemek adına profesyonel bir uygulamadır.

BNC Soket Nasıl Bağlanır ?

Üstteki görselde numaralandırılmış ve isimlendirilmiş parçalar anlatımı kolaylaştırmak için karşılıklı aynı numaraları almışlardır. Yani; BNC soketteki 1 numara ve cctv 2+1 kablodaki 1 numara birbirilerine bağlanacaklarını göstermek için verilmiştir.

Bnc soketler 4 ana parçadan oluşurlar.
A- Metal gövde (dış yüzey plastik kaplı olabilir.)
B- Arka sıkma aparatı
C- Şase parçası
D- Arka sıkma aparatı.

CCTV 2+1 kablonuz ve BNC soketler DVR cihazı tarafında farklı, kamera ucu tarafında farklı bağlanmaktadır. Üstteki şemalarda gösterdiğimiz üzere;

CCTV Kamera Tarafındaki Bağlantılar Nasıl Yapılır ?

ADIM 1: Üstte BNC soket ve iç yapısı isimli görselde sağ üst köşedeki güç soketi kamerınızın yanındadır. ve kameraya enerji vermek içindir. Görselde görüldüğü gibi 3 ve 4 numaralı uçlarına + ve – (artı ve eksi) olmak üzere 12V DC verilir ve kamera enerjilendirilir.

ADIM 2: Şase parçasının altına girilmek üzere cctv 2+1 kablodaki sarmal metal örgü dışarıya temas olmayacak şekilde bnc soketin şase parçasının altına yerleştirilir ancak parça çok fazla sıkılmaz.

ADIM 3: CCTV 2+1 kablodaki canlı uç, bnc soket üzerindeki canlı uca bağlanır.

ADIM 4: Bnc soket uygun şekilde sıkılır ve kameraya güç ucu ile beraber takılır.

CCTV, DVR Tarafındaki BNC Bağlantıları Nasıl Yapılır?

ADIM 1: DVR cihazı tarafında bnc soket bağlantılarındaki ufak değişikliklerden birincisi burada güç ucu yerine bir güç kaynağından gönderilen + ve – voltaj yani DC 12V vardır.

ADIM 2: BNC soket bağlantıları, kamera tarafındaki ile birebir aynı olacak şekilde; şase ve canlı uçların bağlantıları yapılır.

ADIM 3: Burada kameradan gelen güç soketi olmadığı için. Kırmızı ve siyah kablolara yani 3 ve 4 numaralı uçlara; Bir güç kaynağından + ve – olmak üzere 12V DC bağlanır.

ADIM 4: BNC soket toplanır ve dvr cihazı üzerine; yukarıda CCTV kamera bağlantı şeması görselinde gösterilen yerine takılır.

DVR Kayıt Cihazı Arkası Bağlantıları ve Monitör Çıkışları

Kamera tarafında sonlandırılan BNC ve Power soketleri kameraya takıldıktan sonra, kablonun diğer ucu merkezdeki kayıt cihazının (DVR) bulunduğu noktaya getirilir. DVR cihazının arkasında her bir kamera için bağımsız birer adet BNC dişi girişi (Video In) bulunur. Hazırlanan erkek BNC soketleri, DVR arkasındaki yuvalara oturtulup sağa doğru çevrilerek kilitlenir.

Sistemdeki görüntülerin yerel olarak izlenebilmesi için kayıt cihazının grafik işlemcisinden çıkan sinyalin monitöre aktarılması gerekir. Modern DVR cihazlarında bu işlem için iki farklı standart çıkış sunulur:

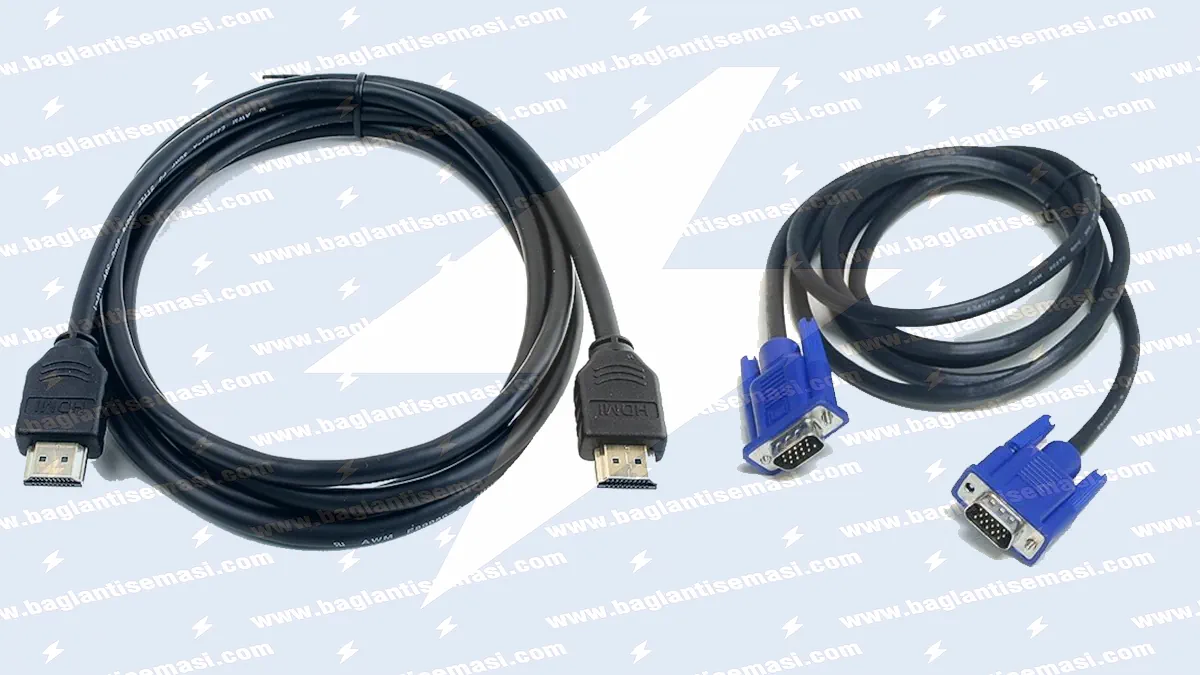

HDMI ve VGA kablolarının hazır halini gösteren teknik şema
HDMI ve VGA Kabloları

HDMI Bağlantısı: Dijital ses ve yüksek çözünürlüklü (1080p, 2K, 4K) video sinyallerini tek bir kablo üzerinden taşır. Güvenlik kameralarından gelen detayların net olarak görülebilmesi için modern TV ve monitörlerde öncelikli olarak HDMI çıkışı kullanılmalıdır. Elektromanyetik alanlardan daha az etkilenir.

VGA Bağlantısı: Daha eski nesil analog monitörler veya sistem odalarındaki standart bilgisayar ekranları için kullanılan analog görüntü aktarım standardıdır. Sadece video sinyali taşır, ses iletim kabiliyeti yoktur. Yüksek çözünürlüklerde uzun kablo mesafelerinde sinyalde gölgelenme veya bulanıklaşma yapabilir.

Görüntü çıkışlarının yanı sıra, sistemin genel çevre birimleri bağlantısı da şemaya göre eksiksiz yapılmalıdır. Cihazın kontrolü için USB portuna bir fare (mouse) takılır. Eğer hareketli veya motorize lensli kameralar (PTZ – Pan/Tilt/Zoom) kullanılacaksa, kameraların dönüş hareketlerini kontrol etmek amacıyla DVR üzerindeki RS485 portuna (+ ve – uçlarına dikkat edilerek) çift bükümlü kontrol kablosu bağlanmalıdır.

CCTV Kamera Kurulumunda Güç Kaynağı ve LED Trafosu Bağlantısı

Güvenlik kameralarının tamamı DC (Doğru Akım) düşük gerilim ile çalışır. Kameraların şehir şebekesindeki 220V AC gerilimden zarar görmemesi ve kararlı beslenmesi için endüstriyel tip adaptörler olan LED trafoları kullanılır. Güç kaynağının amper kapasitesi, sistemdeki toplam kamera sayısına ve kameraların gece çektikleri maksimum akıma göre hesaplanmalıdır. Genel kural olarak standart bir sabit IR kameralar için kamera başına minimum 1A ile 1.5A arasında bir güç ayrılmalıdır. 4 kameralı bir sistem için en az 5 Amperlik, 8 kameralı bir sistem için ise en az 10 Amperlik bir trafo tercih edilmelidir.

Trafo bağlantı klemensleri üzerinde şu harf ve semboller yer alır:

Klemens EtiketiAçıklama ve Bağlantı Tipi
L (Phase)Şebekeden gelen 220V AC alternatif akımın Faz (Kahverengi veya Siyah) kablosu bağlanır.
N (Neutral)Şebekeden gelen 220V AC alternatif akımın Nötr (Mavi) kablosu bağlanır.
Toprak Sembolü (PE)Şebeke hattındaki Topraklama (Sarı-Yeşil) kablosu bağlanır. Gövde kaçaklarını önler.
-V / COM (GND)Kameralara giden CCTV kablolarının içerisindeki Siyah renkli damarlar bu klemense bağlanır.
+VKameralara giden CCTV kablolarının içerisindeki Kırmızı renkli damarlar bu klemense bağlanır.
+V ADJAyarlı potansiyometredir. Uzun mesafelerde oluşan voltaj düşümlerini telafi etmek için çıkış voltajını ince ayarlamaya yarar.

Sistemin elektriksel güvenliğini en üst düzeye çıkarmak için trafo besleme hattının önüne uygun değerli bir otomat sigorta koyulmalıdır. Ayrıca bina elektrik panosunda bir kaçak akım koruma rölesi bağlantı şeması kurallarına uygun aktif bir koruma bulunması, hem kayıt cihazınızı yüksek voltaj risklerine karşı korur hem de sahadaki kameraların dış gövdelerinde oluşabilecek kaçakların can güvenliği tehdidi oluşturmasını engeller. Güç kaynağının şebeke bağlantısı yapılmadan önce priz bağlantısı nasıl yapılır adımları incelenmeli, faz ve nötr yönlerinin doğruluğundan emin olunmalıdır.

Sık Yapılan Teknik Hatalar ve Sıfır Hata İçin Çözüm Önerileri

Kamera montajlarında kurulum esnasında fark edilmeyen ancak sistem devreye alındıktan sonra ortaya çıkan bazı kronik hatalar mevcuttur. Bu hataların önüne geçmek için kurulum esnasında dikkat edilmesi gereken teknik detaylar şunlardır:

Toprak Döngüsü (Ground Loop) Problemi: Kameraların montaj yapıldığı metal yüzeyler (örneğin bina cephesindeki metal konstrüksiyonlar veya direkler) ile merkezdeki trafonun toprak potansiyelleri farklı olduğunda ekranda aşağı yukarı kayan kalın yatay çizgiler veya dalgalanmalar oluşur. Bu durumu engellemek için kameraların metal ayakları montaj yüzeyinden plastik takozlar veya yalıtkan buatlar kullanılarak mutlaka izole edilmelidir.

Kötü Ek İşçiliği: Mesafe yetmediği için CCTV kablosuna yol üstünde yapılan ekler zamanla nem alarak oksitlenir ve video sinyalini tamamen bozabilir. Kabloların ek yapılmadan eksiz çekilmesi esastır. Eğer ek yapılması zorunlu ise bu ek noktaları mutlaka su sızdırmaz buat içerisine alınmalı, enerji ve görüntü hatları klemensler yardımıyla sıkıca birleştirilmelidir.

Yüksek Gerilim Hatlarına Yakınlık: Kamera sinyal kabloları, binanın ana enerji dağıtım hatları veya asansör motor besleme kabloları ile aynı tava içerisinden geçirilirse indüksiyon yoluyla yüksek frekanslı parazit kapar. Bu durum ekranda karıncalanma ve titremelere yol açar. Güvenlik sinyal hatları, kuvvetli akım hatlarından en az 30 cm uzakta projelendirilmelidir.

Sistemin tamamlayıcı bir parçası olarak, çevre güvenliğini destekleyen ve kapı giriş istasyonlarında entegre çalışan görüntülü diyafon bağlantı şeması bileşenleri veya ortak alan aydınlatmasını kontrol eden hareket sensörü bağlantı şeması gibi diğer zayıf akım sistemleri de aynı parazit önleme kurallarına tabi tutulmalı, kablo rotaları buna göre ayrılmalıdır.

Bu makalede aktarılan mühendislik standartlarına ve şemalara sadık kalarak yapacağınız kurulumlar, baglantisemasi.com’un kalite felsefesine uygun olarak sıfır hata ile çalışacak ve uzun yıllar boyunca arıza çıkarmayacak kararlı bir güvenlik altyapısı sunacaktır.

CCTV Kamera Bağlantısı Hakkında Sıkça Sorulan Sorular

BNC soket bağlarken şase (örgü) ve canlı uç birbirine değerse ne olur?

Bağlantı esnasında koaksiyel kablonun dışındaki sarmal metal örgüden tek bir kıl dahi merkezdeki canlı (bakır) uca temas ederse, kablo hattında kısa devre oluşur. Bu durumda video sinyali kayıt cihazına ulaşamaz ve ekranda “No Signal” (Sinyal Yok) hatası veya tamamen siyah ekran görürsünüz.

Güvenlik kamerası için kaç amper trafo (güç kaynağı) kullanılmalıdır?

Genel standart olarak her bir analog/AHD kamera için minimum 1 Amper güç hesaplanmalıdır. Gece görüşü (IR LED) devreye girdiğinde kameralar daha fazla akım çeker. Sistem stabilitesi için 4 kameralı bir sistemde en az 5 Amper, 8 kameralı bir sistemde ise en az 10 Amper gücünde, kaliteli bir LED trafosu tercih edilmelidir.

2+1 ve 4+1 CCTV kamera kablosu arasındaki fark nedir?

2+1 kabloların içinde 1 adet koaksiyel (görüntü) ve 2 adet besleme (artı/eksi) damarı bulunur. 4+1 kablolarda ise bunlara ek olarak ses (mikrofon) iletimi veya ekstra besleme için kullanılabilecek 2 damar daha vardır. Uzun mesafeli (100 metre üzeri) çekimlerde voltaj düşümünü önlemek için genellikle damar yapısı daha kalın olan 4+1 kablolar tercih edilir.

Kameranın görüntüsü gece olunca neden bozuluyor veya gidip geliyor?

Bu sorunun temel nedeni “voltaj düşümüdür” (Voltage Drop). Hava karardığında kameranın etrafındaki Kızılötesi (IR) LED’ler yanar ve kameranın güç tüketimi artar. Eğer kablo mesafesi çok uzunsa, kablo kesiti inceyse veya trafonun amperi yetersizse, kameraya ulaşan voltaj 12V DC’nin altına düşer. Bu da kameranın sürekli kendini yeniden başlatmasına (resetlemesine) veya görüntünün dalgalanmasına yol açar.

Kamera ekranında neden yatay çizgiler veya dalgalanmalar oluşur?

Bu duruma genellikle “Toprak Döngüsü” (Ground Loop) veya manyetik parazitlenme sebep olur. Kameraların metal bir yüzeye (çatı direği, asansör boşluğu vb.) yalıtımsız monte edilmesi veya CCTV kablosunun yüksek gerilim taşıyan şebeke kablolarıyla aynı tava içinden yan yana geçirilmesi sinyalde dalgalanma yaratır.

CCTV (Koaksiyel) kamera kablosuna ek yapılır mı?

Mecbur kalınmadıkça sinyal zayıflamasına ve oksitlenmeye yol açtığı için CCTV kablosuna ek yapılması önerilmez. Kablo tek parça çekilmelidir. Ancak zorunlu hallerde ek yapılacaksa, sadece bantla sarmak yerine enerji ve görüntü hatları klemensle birleştirilmeli ve dış etkenlerden korumak için su sızdırmaz bir buat içine alınmalıdır.

DVR kayıt cihazından monitöre bağlantı yaparken HDMI mı VGA mı tercih edilmelidir?

Modern güvenlik sistemlerinde her zaman HDMI bağlantısı öncelikli olmalıdır. HDMI kablo, dijital ve yüksek çözünürlüklü (1080p, 4K) görüntü sinyalini parazitlenmeden aktarırken, aynı zamanda ses iletimi de sağlar. VGA ise eski nesil analog bir çıkıştır ve özellikle uzun mesafelerde görüntüde gölgelenme veya kalite kaybı yaşatabilir.

Dış ortamdaki BNC ve Power soketlerinin oksitlenmesi nasıl önlenir?

Açık alanda bulunan kameraların bağlantı noktaları yağmur, nem ve sıcaklık farklarından dolayı zamanla oksitlenir ve temassızlık yapar. Bunu önlemek için montaj bitiminde BNC ve power jack bağlantıları profesyonel elektrik bandı veya eriyen bant ile hava almayacak şekilde sarılmalı ve bağlantılar mutlaka IP66 standartlarında su geçirmez bir kamera buatı (tabanı) içine saklanmalıdır.

DVR cihazından modeme CAT6 kablo çekmek zorunlu mudur?

Sadece yerel bir monitörden (TV/Ekran) izleme yapacaksanız modeme bağlantı yapmak zorunlu değildir. Ancak kameralarınızı dünyanın herhangi bir yerinden cep telefonunuz veya bilgisayarınız aracılığıyla izlemek istiyorsanız, DVR cihazının LAN portundan internet modeminize bir ağ kablosu (CAT5e veya CAT6) çekmek zorundasınız.

BNC soket bağlantılarında pense ile sıkmalı BNC mi yoksa vidalı BNC mi daha sağlamdır?

Doğru el aleti (koaksiyel sıkma pensesi) kullanılarak yapılan “Sıkmalı BNC” bağlantıları mekanik olarak en sağlam ve uzun ömürlü olanıdır. Çekme ve gerilmelere karşı yüksek direnç gösterir. Ancak özel pense gerektirdiği için sahada pratik bakım ve hızlı montaj amacıyla genellikle “Vidalı BNC” veya “Yaylı BNC” modelleri de profesyonel standartlarda yaygın olarak kullanılmaktadır.
