Endüstriyel otomasyon sistemlerinden akıllı bina teknolojilerine kadar modern ağ altyapılarının en kritik unsurlarından biri şüphesiz kablolama ve enerji yönetimidir. Geleneksel sistemlerde ağa bağlanan her bir donanım için ayrı bir veri (data) hattı ve ayrı bir enerji (besleme) hattı çekilmesi zorunludur. Ancak bu durum, özellikle büyük projelerde ciddi bir kablo kirliliğine, artan maliyetlere ve karmaşık arıza tespit süreçlerine yol açar. İşte tam bu noktada, veri ve elektriksel gücü tek bir bakır kablo üzerinden güvenli bir şekilde ileten PoE (Power over Ethernet) teknolojisi devreye girmektedir.
Bu kapsamlı teknik rehberde; PoE teknolojisinin elektriksel çalışma mantığını, PoE bağlantı şeması kurgularını, uluslararası standartlarını (IEEE 802.3 serisi) ve ağ altyapılarında sıfır hata ile sistem kurulumu yapmak için gereken mühendislik hesaplamalarını derinlemesine inceleyeceğiz.
PoE (Power over Ethernet) Teknolojisinin Temelleri
PoE, yapısal kablolama sistemlerinde (Cat5e, Cat6, Cat7) standart RJ45 konnektörler kullanılarak, uç cihazlara (IP kameralar, kablosuz erişim noktaları, IP telefonlar) hem veri hem de DC (Doğru Akım) enerjisinin aynı anda gönderilmesini sağlayan bir standartlar bütünüdür.
Sistem temel olarak iki ana aktörden oluşur:
- PSE (Power Sourcing Equipment – Güç Sağlayan Donanım): Ağa enerji enjekte eden ana kaynaklardır. PoE switch’ler ve PoE enjektörler bu sınıfta yer alır.
- PD (Powered Device – Güç Alan Donanım): Hat üzerinden gelen enerjiyle çalışarak işlevini yerine getiren uç birimlerdir.
Sistemin en büyük avantajı, enerjinin yalnızca ihtiyaç duyan ve PoE standartlarını destekleyen cihazlara aktarılmasıdır. Standart bir bilgisayarı PoE portuna bağladığınızda anakartın yanmamasının sebebi, sistemin arka planda işlettiği muazzam elektriksel güvenlik protokolüdür.
PoE Akıllı Algılama (Handshake) Mekanizması
Bir PoE switch, portuna takılan her cihaza anında 48V enerji göndermez. Güvenliği sağlamak adına milisaniyeler içinde gerçekleşen 3 aşamalı bir “tokalaşma” (handshake) süreci işletilir:
- Algılama (Detection): PSE cihazı, hatta çok düşük bir voltaj (yaklaşık 2.7V – 10.1V) göndererek karşı tarafta 25 kΩ (kiloohm) değerinde standart bir “imza direnci” arar. Eğer uçtaki cihazda bu direnç yoksa (örneğin cihaza bir dizüstü bilgisayar bağlandıysa), PSE porta kesinlikle enerji vermez, sadece veri akışını açar.
- Sınıflandırma (Classification): İmza direnci onaylandıktan sonra PSE, voltajı 15V – 20V seviyelerine çıkararak cihazın ne kadar güce (Watt) ihtiyaç duyduğunu ölçer. Uçtaki cihaz (PD), çektiği akıma göre bir sınıf belirler (Class 0’dan Class 8’e kadar). Böylece switch, kendi toplam güç bütçesini (PoE Budget) korur ve o porta sadece gerektiği kadar güç tahsis eder.
- Çalışma (Operation): Güvenlik ve sınıflandırma başarıyla tamamlandıktan sonra, PSE voltajı standart çalışma seviyesi olan 44V – 57V DC aralığına yükseltir. Cihaz çalışmaya başlar. Herhangi bir kısa devre durumunda veya kablo söküldüğünde akım anında kesilir.

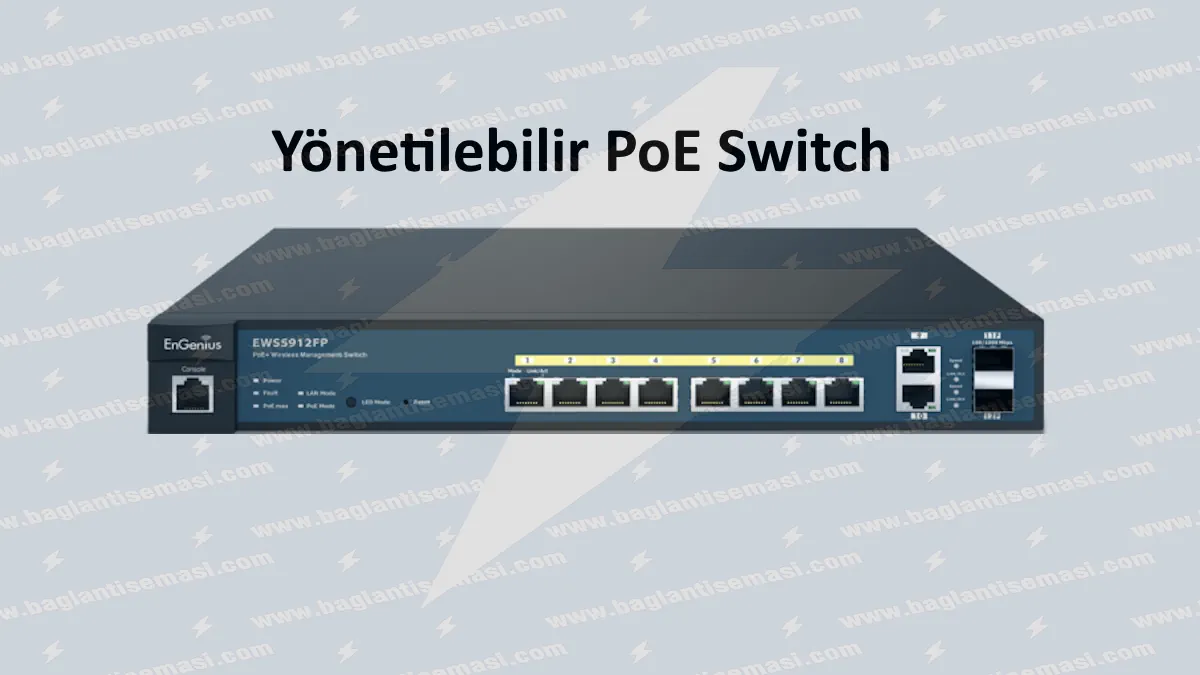

Yukarıdaki görselde yer alan profesyonel bir PoE switch ön panelini incelediğimizde, her portun veri iletimini ve PoE besleme durumunu gösteren ayrı LED indikatörlerine sahip olduğunu görürüz. Bu indikatörler, sahada arıza tespiti yaparken teknisyenler için en önemli referans noktalarından biridir.
Uluslararası PoE Standartları (IEEE 802.3)
PoE teknolojisinin küresel standartları bağımsız bir mühendislik kuruluşu olan IEEE (Institute of Electrical and Electronics Engineers) tarafından belirlenir. Yıllar içinde uç cihazların daha fazla enerji talep etmesiyle standartlar da evrimleşmiştir:
1. IEEE 802.3af (Standart PoE – Tip 1)
İlk çıkan ve en yaygın standarttır. Port başına maksimum 15.4 Watt güç çıkışı sağlar. Kablo direnci ve iletim kayıpları hesaba katıldığında uçtaki cihaza garanti edilen net güç 12.95 Watt civarındadır. Sabit IP kameralar ve IP telefonlar için idealdir.
2. IEEE 802.3at (PoE+ – Tip 2)
Isıtıcılı muhafazalara sahip dış ortam kameraları veya motorlu PTZ (Pan-Tilt-Zoom) kameraların yüksek enerji ihtiyacını karşılamak için geliştirilmiştir. Port başına 30 Watt güç basar, uç noktada minimum 25.5 Watt garanti eder.
3. IEEE 802.3bt (PoE++ / UPOE – Tip 3 ve Tip 4)
Akıllı bina aydınlatmaları, yüksek performanslı Wi-Fi 6 Access Point’ler ve dijital bilgi ekranları için tasarlanmıştır. Tip 3 port başına 60 Watt, Tip 4 ise 90 Watt‘a kadar devasa bir güç sunar. Bu standartta ısınmayı önlemek için kablonun 8 telinin (4 çiftin) tamamı üzerinden enerji iletimi yapılır.
Güç İletim Mimarisinde Mode A ve Mode B Farkı
Bir Cat6 ağ kablosu içerisinde 8 adet bakır damar bulunur. Enerjinin bu damarlar üzerinden nasıl gönderileceği Mode A ve Mode B olmak üzere ikiye ayrılır.
- Mode A (Endspan): Enerji, verinin aktığı aktif pinler (1-2 ve 3-6) üzerinden gönderilir. Veri sinyalleri ile DC güç aynı telde birbirine karışmadan iletilir. Genellikle doğrudan PoE Switch’ler bu modu kullanır.
- Mode B (Midspan): 10/100 Mbps ağlarda veri iletimi için kullanılmayan boş pinler (4-5 ve 7-8) üzerinden sadece enerji gönderilir.
Bu noktada kablonun doğru standartta çakılması hayati önem taşır. Yanlış renk dizilimi hem veri kayıplarına hem de enerji iletim hatalarına sebep olur. Kablo uçlarının standartlara uygun olarak nasıl presleneceğini detaylıca öğrenmek için RJ45 Kablo Renk Sıralaması rehberimizi mutlaka incelemelisiniz.
PoE Bağlantı Şeması ve Topoloji Çeşitleri
Bir projenin kalitesi, çizilen bağlantı şemasının doğruluğu ve sahaya yansıtılmasıyla doğrudan orantılıdır. Aşağıda bir sistemin PoE switch üzerinden beslenmesi durumunu ele alacağız.

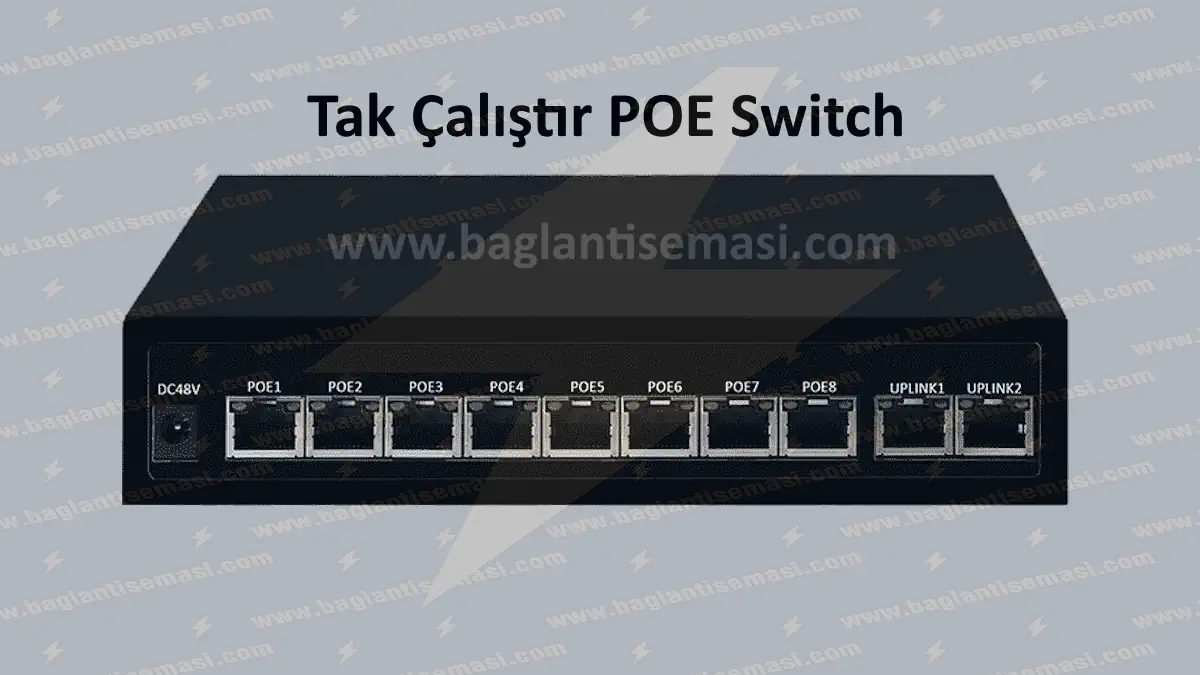

Yukarıdaki donanım görselinde, 8 adet PoE portu (cihazları beslemek için) ve 2 adet Uplink portu (ağ trafiğini NVR cihazına veya ana omurgaya taşımak için) net bir şekilde görülmektedir.
Bir IP kameranın bu switch’e entegre edildiği kusursuz bir PoE bağlantı şeması kurgularken, kameradan gelen tek bir Cat6 kablonun doğrudan 1’den 8’e kadar numaralandırılmış PoE portlarından birine girmesi yeterlidir. Bu topolojinin tam yapısını detaylı incelemek ve kendi projelerinizde uygulamak için IP Kamera Bağlantı Şeması makalemizdeki endüstriyel çizimleri referans alabilirsiniz. Eski tip koaksiyel kablolu analog sistemler ile bu modern IP sistemlerin topoloji farkını görmek için ise CCTV Kamera Bağlantı Şeması içeriğimiz faydalı bir karşılaştırma sunacaktır.
NOT: POE Bağlantılarını incelemek için İp Kamera Bağlantı Şeması isimli makalemizi inceleyin. Tüm Detayları ile Poe bağlantılarını içeren bu şema aklınızda hiçbir soru işareti bırakmayacaktır.
PoE Enjektör ve Splitter Kullanımı
Sahada her zaman yeni nesil PoE switch’ler bulunmayabilir. Mevcut ağ altyapısını değiştirmeden PoE teknolojisini kullanmak için ara elemanlar mevcuttur:
- PoE Enjektör: Standart bir switch’ten gelen veri kablosu ile prizden alınan gücü birleştirerek tek kabloda PoE çıkışı verir.
- PoE Splitter (Ayırıcı): PoE switch’ten gelen kablodaki enerjiyi ve veriyi ayırır. Kameraya bir RJ45 data kablosu ve standart bir 12V DC besleme jakı sunar. PoE desteksiz IP kameraları PoE ağında çalıştırmak için kusursuz bir çözümdür.
Kurulumlarda Dikkat Edilmesi Gereken Kritik Hesaplamalar
PoE sistemleri kurarken hata payını sıfıra indirmek için iki temel fizik kuralı asla unutulmamalıdır:
- 100 Metre Sınırı: Ethernet standartları gereği, veri iletimi maksimum 100 metre ile sınırlıdır. Bu mesafe aşıldığında hem veri paketlerinde kayıplar (packet loss) başlar hem de kablodaki iç dirençten dolayı ciddi bir gerilim düşümü (voltage drop) yaşanır. Voltaj düşümü, uçtaki cihazın kararsız çalışmasına veya hiç açılmamasına neden olur.
- Toplam Switch Bütçesi (PoE Budget): 8 portlu ve toplam bütçesi 65W olan bir switch aldığınızı düşünelim. Eğer her porta 12W çeken bir kamera bağlarsanız, 8 x 12W = 96W güce ihtiyacınız olur. Switch gücü yetmediği için cihazlar sürekli yeniden başlayacaktır (reboot loop). Bu nedenle donanım seçimi yaparken toplam yük hesabı daima %20 tolerans payı bırakılarak yapılmalıdır.
Teknik altyapının sağlığı için, kullanılan bakır kablonun kalitesi (AWG kalınlığı) ve saf bakır (CCA olmayan) olması PoE sistemlerinin uzun yıllar sorunsuz çalışmasının en büyük garantisidir.
PoE (Power over Ethernet) Hakkında Sıkça Sorulan Sorular
PoE (Power over Ethernet) nedir?
PoE, tek bir standart Ethernet kablosu üzerinden veri iletişimi ile birlikte DC (Doğru Akım) elektriksel gücün aynı anda iletilmesini sağlayan teknolojidir. Bu sayede uç cihazlar için ayrı bir enerji besleme hattına ihtiyaç duyulmaz.
PoE teknolojisinin temel bileşenleri nelerdir?
Sistem iki ana bileşenden oluşur: Güç Sağlayan Donanım (PSE – Power Sourcing Equipment), yani porta enerjiyi enjekte eden switch veya enjektör; ve Güç Alan Donanım (PD – Powered Device), yani hat üzerinden gelen enerjiyle beslenen IP kamera, Access Point veya IP telefon gibi uç cihazlar.
PoE switch, PoE desteklemeyen bir cihazı yakar mı?
Hayır, IEEE standartlarına uygun üretilmiş PSE cihazları (akıllı switch’ler), porta bir cihaz takıldığında önce “Akıllı Algılama” (Handshaking) protokolünü işletir. Porta çok düşük bir voltaj göndererek uç cihazda 25 kΩ imza direnci arar. Eğer bu direnç algılanmazsa, PSE porta kesinlikle enerji vermez ve sadece veri trafiğini açar.
Mode A ve Mode B PoE bağlantıları arasındaki fark nedir?
Bu modlar, enerjinin 8 damarlı Ethernet kablosunun hangi telleri üzerinden iletileceğini belirler. Mode A (Endspan), enerjiyi verinin de aktığı pinler (1-2 ve 3-6) üzerinden gönderir. Mode B (Midspan) ise 10/100 Mbps ağlarda boşta duran, veri taşımayan pinler (4-5 ve 7-8) üzerinden enerjiyi iletir.
PoE enjektör (PoE Injector) ne işe yarar?
Ortamda PoE destekli bir switch bulunmadığında veya sadece tek bir uç cihazın beslenmesi gerektiğinde kullanılır. Standart switch’ten gelen saf veri kablosunu alır, içerisine harici bir adaptör vasıtasıyla enerji ekler ve çıkışından tek kablo ile PoE çıkışı verir.
PoE splitter (PoE Ayırıcı) hangi durumlarda kullanılır?
PoE altyapısına sahip bir switch’ten gelen enerjili kabloyu içeri alır; veri ve elektriği birbirinden ayırır. Çıkışında standart bir RJ45 veri ucu ile cihazın beslenmesi için 12V veya 5V DC jak sunar. PoE desteksiz eski nesil IP kameraları PoE ağında çalıştırmak için idealdir.

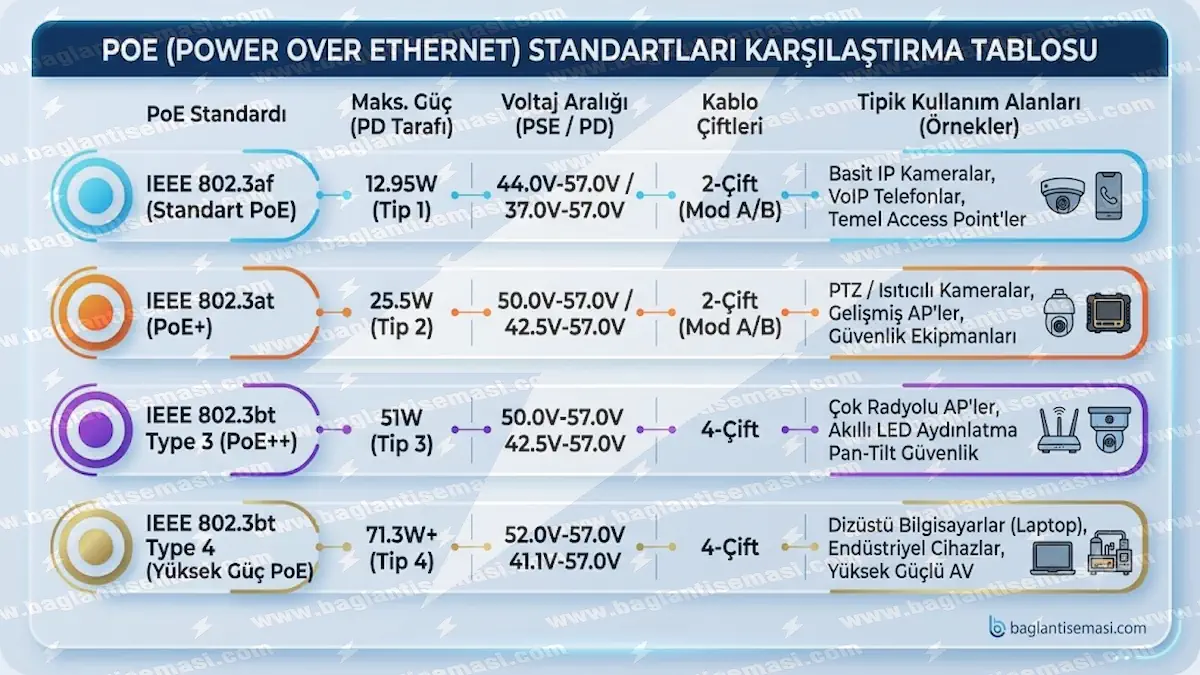

Uluslararası PoE standartları (IEEE 802.3 serisi) nelerdir?
PoE (IEEE 802.3af): Port başına maks. 15.4W güç (Cihaza ulaşan: 12.95W).
PoE+ (IEEE 802.3at): Port başına maks. 30W güç (Cihaza ulaşan: 25.5W).
PoE++ (IEEE 802.3bt Type 3): Port başına maks. 60W güç (Cihaza ulaşan: 51W).
Yüksek Güç PoE (IEEE 802.3bt Type 4): Port başına maks. 90W güç (Cihaza ulaşan: 71.3W+).
Yönetilebilir (Managed) ve Yönetilemez (Unmanaged) PoE Switch farkı nedir?
Yönetilemez switch’ler, tak-çalıştır mantığıyla çalışır, içine girip ayar yapılamaz ve port bazlı güç takibi gibi yetenekleri yoktur. Yönetilebilir switch’ler ise bir web arayüzü veya konsol üzerinden portların gücünü uzaktan açma/kapama, VLAN oluşturma ve bant genişliği izleme gibi gelişmiş yönetim özellikleri sunar.
PoE bağlantılarında mesafe sınırı nedir?
Standart Ethernet kuralları gereği, veri iletim mesafesi maksimum 100 metredir. Bu mesafenin aşılması, hem veri paketlerinde kayıplara hem de kablo direncinden kaynaklı gerilim düşümüne sebep olarak uç cihazın kararsız çalışmasına veya hiç açılmamasına neden olur.
PoE switch toplam güç bütçesi (Total PoE Power Budget) neden önemlidir?
Her PoE switch’in, tüm portları üzerinden toplamda sağlayabileceği Watt cinsinden maksimum bir güç bütçesi vardır. Örneğin bütçesi 65W olan bir switch’in 8 portuna da 12W tüketen kameralar bağlarsanız toplam yük (96W) bütçeyi aşacak ve switch portları kendini kapatacaktır. Bu nedenle bütçe hesabı %20 tolerans payı bırakılarak maksimum yük senaryosuna göre yapılmalıdır.
