Günümüz profesyonel güvenlik sistemlerinde, yüksek çözünürlüklü görüntü elde etmek, bu görüntüleri kayıpsız bir şekilde depolamak ve ağ üzerinden güvenli bir biçimde yönetmek endüstriyel bir standart haline gelmiştir. Bu standardın kalbinde ise NVR (Network Video Recorder – Ağ Video Kayıt Cihazı) yer alır. Geleneksel analog sistemlerin kısıtlamalarını aşan IP tabanlı güvenlik ağları, veriyi doğrudan kamera üzerindeki donanımsal işlemcilerde dijitalleştirip NVR cihazına ileterek kayıpsız, yüksek çözünürlüklü ve ölçeklenebilir bir güvenlik altyapısı sunar.
Bir tesisin, fabrikanın veya akıllı evin güvenlik altyapısını kurarken seçilecek NVR cihazının donanımsal kapasitesi, ağ bant genişliği toleransı ve depolama mimarisi, tüm sistemin ömrünü belirler. Bu derinlemesine teknik rehberde, NVR mimarisinin nasıl çalıştığından, port bağlantı standartlarına, PoE (Power over Ethernet) yapılandırmasından disk (HDD) hesaplamalarına kadar tüm süreçleri adım adım inceliyoruz.
NVR (Network Video Recorder) Temel Çalışma Prensibi
NVR, yerel alan ağı (LAN) veya geniş alan ağı (WAN) üzerinden gönderilen dijital paketlenmiş video akışlarını alan, bu paketleri çözümleyen ve bir veya birden fazla sabit diske (HDD) yazan donanımsal bir ağ cihazıdır.
Eski tip analog altyapılarda kullanılan DVR (Digital Video Recorder) cihazlarının aksine NVR, video sinyalini işleme ve sıkıştırma (Encoding) görevini kendi üzerinde yapmaz. Görüntü işleme, H.264, H.265 veya H.265+ gibi gelişmiş sıkıştırma algoritmalarına dönüştürme işlemleri IP kameranın kendi ana kartı üzerinde gerçekleşir. Kamera, işlenmiş ve şifrelenmiş dijital veriyi Ethernet kablosu (kategori bazlı CAT5e, CAT6 veya CAT7) üzerinden TCP/IP protokolleriyle ağa gönderir. NVR’ın buradaki temel mühendislik görevi; ağ üzerindeki bu veri trafiğini yönetmek, IP paketlerini yakalamak, depolama birimlerine yazmak ve aynı anda monitör veya uzak sunucular için canlı yayın (Streaming) çıkışı sağlamaktır. Kamera sistemlerine merakınız varsa CCTV Kamera Bağlantı Şeması: Detaylı Kurulum ve BNC Soket Montaj Rehberi göz atın.
NVR Donanım Mimarisi: Ön ve Arka Panel Bağlantıları
NVR Cihazı Ön ve Arka Panel Bağlantı Portları, Anlamları ve Nasıl Kullanılacakları kurgusu, ağ şemaları, RJ45 T568B renk sıralaması ve profesyonel uç sonlandırma işlemlerinin detayları için hazırladığımız ana rehbere mutlaka göz atın. Profesyonel IP Kamera Bağlantı Şeması ve Sıfır Hata NVR Kurulum Rehberi
Kusursuz bir güvenlik ağı kurabilmek için cihazın donanımsal arayüzlerini ve port mimarisini mükemmel seviyede tanımak gerekir. Sistem odalarında veya rack kabinlerde konumlandırılan NVR cihazlarının ön ve arka panelleri, ağın genel sağlığı hakkında donanımsal geri bildirimler sunar.

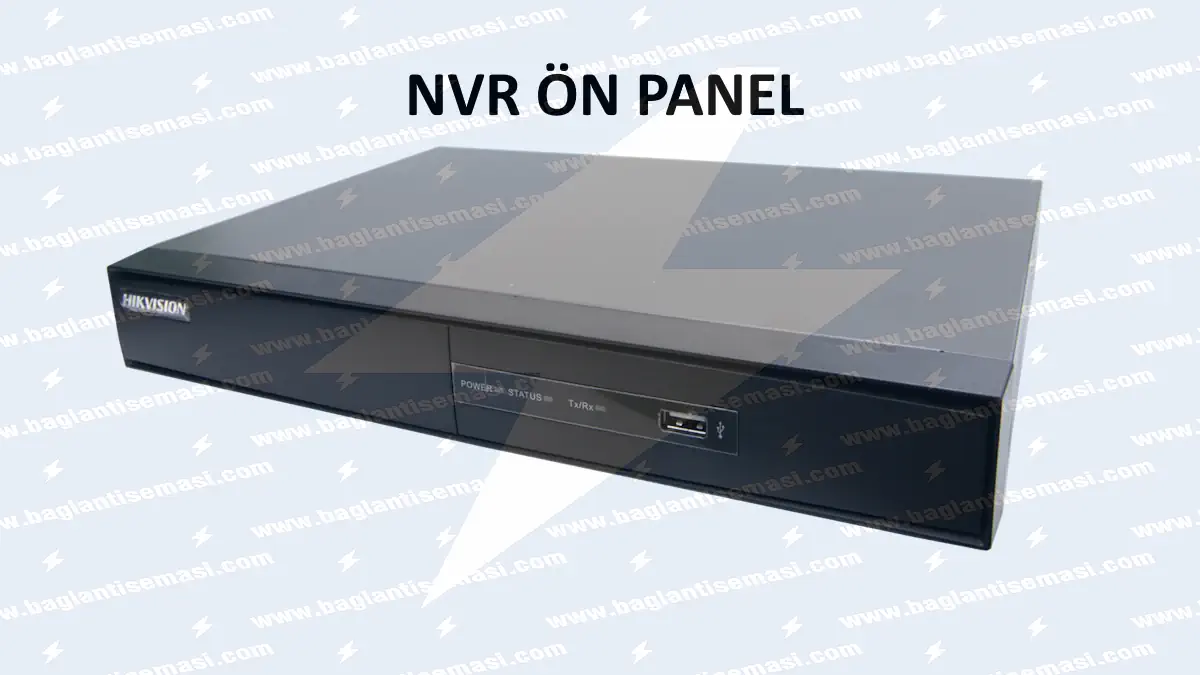

Ön Panel: Durum Göstergeleri ve Fiziksel Arayüz
Endüstriyel standartlarda üretilmiş bir NVR cihazının ön panelinde, sistemin çalışma durumunu anlık olarak analiz etmemizi sağlayan kritik LED bildirimleri yer alır:
- POWER (Güç LED’i): Cihazın güç kaynağı ünitesinden (PSU) stabil enerji aldığını gösterir. Dalgalanmalarda veya voltaj düşümlerinde bu ışıkta titremeler gözlemlenebilir.
- STATUS (Sistem Durumu): İşletim sisteminin ve donanımın genel sağlığını belirtir. Kırmızı renkte sabit yanması veya uyarı flaşı atması; genellikle formatlanmamış bir diske, HDD okuma/yazma kafası arızasına veya anakart seviyesinde bir donanım uyuşmazlığına işaret eder.
- Tx/Rx (Ağ İletişim LED’i): NVR ile IP kameralar veya ağ anahtarları (Switch) arasındaki paket alışverişini (Transmit – Gönderme / Receive – Alma) temsil eder. Ağ trafiği sağlıklı olduğunda sürekli olarak asimetrik bir şekilde yanıp söner.
- Ön USB Portu: Adli veya idari vakalarda, güvenlik kayıtlarının (belirli zaman aralıklarının) hızlıca bir harici belleğe (Flash Bellek / Harici HDD) dışa aktarılması (Export) ve arayüz yönetimi için farenin (Mouse) takılması amacıyla kullanılır.

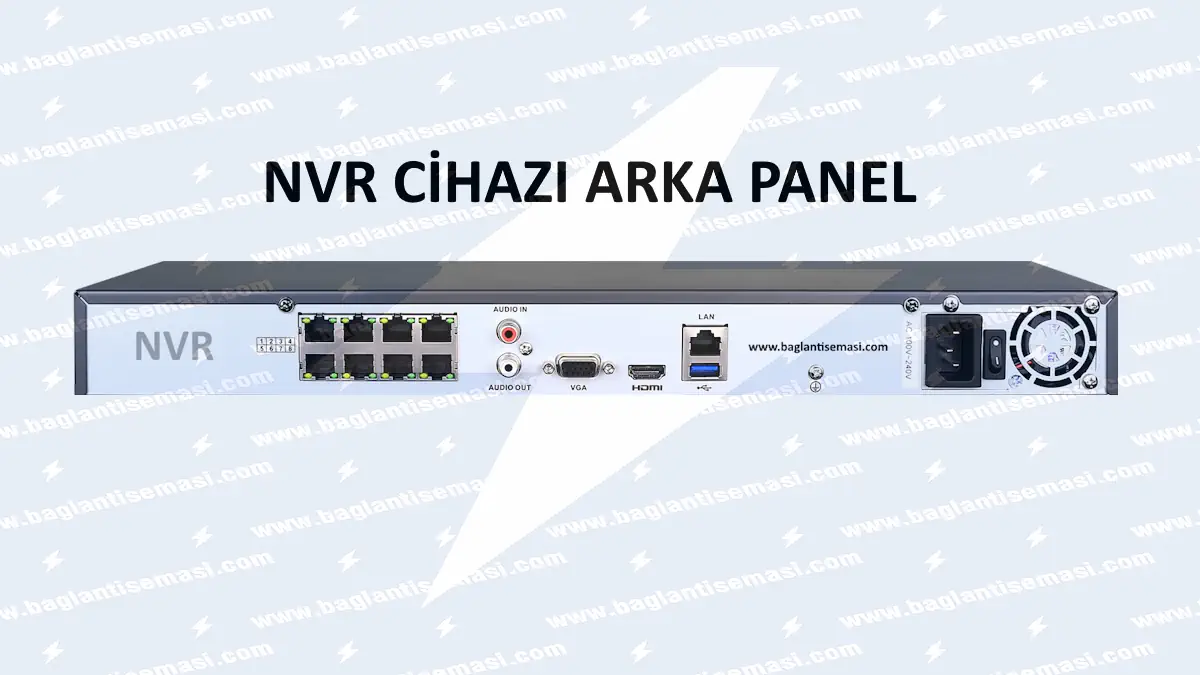

Arka Panel: Güç, Veri ve Görüntü Portları
Güvenlik ağının donanımsal kalbi cihazın arka panelinde atar. Endüstriyel bir NVR sisteminde yer alan bağlantı noktaları ve teknik standartları şunlardır:
- PoE (Power over Ethernet) Portları (RJ45): Dahili switch barındıran NVR modellerinde bulunur. Bu portlar, IEEE 802.3af veya 802.3at standartlarında çalışarak, CAT6 kablosu üzerinden kameraya hem Gigabit düzeyinde veri bant genişliği sağlar hem de kameranın çalışması için gereken DC enerjiyi (tipik olarak 48V) aynı kablo çiftleri üzerinden gönderir. Bu sayede her kamera için ayrı bir güç kablosu çekme maliyeti ve işçiliği ortadan kalkar.
- LAN (Uplink / Yerel Ağ) Portu: Cihazı tesisin ana modeminine, omurga router’ına veya ağdaki diğer harici PoE switch’lere bağlayan Gigabit kapasiteli ana veri köprüsüdür. Uzaktan izleme (Port Yönlendirme, P2P Cloud bağlantıları) bu port üzerinden dış ağa (İnternete) açılır.
- VGA ve HDMI Görüntü Çıkışları: Görüntünün yerel monitörlere aktarılmasını sağlar. Yeni nesil 4K (8 Megapiksel ve üzeri) IP kameraların piksellerini kayıpsız görmek için kesinlikle HDMI 2.0 veya üzeri bir kablo ile HDMI çıkışı kullanılmalıdır.
- AUDIO IN / AUDIO OUT (BNC veya RCA Ses Portları): Ortam sesini sisteme entegre etmek için harici aktif mikrofon girişleri (IN) ve operatörün alana seslenmesi (İki yönlü ses iletişimi) için hoparlör çıkışlarıdır (OUT).
- Topraklama Terminali: Tesisat şemalarında genellikle atlanan ancak en hayati bileşendir. Yıldırım düşmeleri, kaçak akımlar ve şebeke dalgalanmalarına karşı ana kart üzerindeki hassas entegreleri korumak için cihaz gövdesinin mutlaka tesisat topraklamasına bağlanması gerekir.
- Güç Girişi (AC 100V-240V): Dahili trafosu bulunan NVR cihazlarında direkt şebeke gerilimi girişidir. Sistemin kesintisiz çalışması için mutlaka bir UPS (Kesintisiz Güç Kaynağı) üzerinden beslenmelidir. Otomatik Transfer Şalteri Bağlantı Şeması ve Teknik Çalışma Prensibi yayınımız belirli konularda size fikir sağlayabilir.
NVR ile DVR Arasındaki Kritik Altyapı Farkları
Bir projeye başlarken IP tabanlı NVR mı yoksa analog tabanlı DVR mı kullanılacağı, tüm altyapı işçiliğini değiştirir. Aşağıdaki tablo, mühendislik ve altyapı açısından iki sistemin karşılaştırmasını sunmaktadır.
| Teknik Kriter | NVR (IP Tabanlı Sistem) | DVR (Analog Tabanlı Sistem) |
|---|---|---|
| Kablo Altyapısı | CAT5e, CAT6, CAT7 (UTP/FTP) ağ kabloları kullanılır. | Koaksiyel (CCTV 2+1, 4+1) kablolar kullanılır. |
| Veri İletim Mantığı | Veri kamera içinde dijitale çevrilir, ağ üzerinden paketler halinde yollanır. | Ham analog sinyal cihaza iletilir, çevirme işlemi DVR anakartında yapılır. |
| Besleme Mimarisi | PoE teknolojisi ile veri ve güç tek kablodan iletilir. | Kablo içindeki ek tellerden (12V) veya adaptörden besleme yapılır. |
| Ölçeklenebilirlik | Mevcut yerel ağa (Switch’lere) takılan her IP kamera sisteme dahil edilebilir. Çok esnektir. | Her kameradan DVR cihazına fiziki (noktadan noktaya) kablo çekilmek zorundadır. |
| Çözünürlük Sınırı | Ağ bant genişliği elverdiği sürece 4K, 8K, 12MP çözünürlüklere rahatlıkla çıkar. | Kablo mesafesi uzadıkça sinyal zayıflar, yüksek çözünürlüklerde parazitlenme başlar. |
Ağ Topolojisi: Profesyonel NVR ve IP Kamera Bağlantı Şeması
Endüstriyel bir güvenlik projesinde kurulum, kablo kalitesi ve standartlara uygun jak çakımı (Sonlandırma) ile başlar. Sisteme entegre edilecek IP kameraların bağlantısı için T568B renk standartlarına göre CAT6 kabloların uçlarına RJ45 konnektörleri çakılmalıdır. Ayrıca bu da ilginizi çekebilir: Kablo Kesit Hesabı Nasıl Yapılır? Mesafe ve Akıma Göre Kapsamlı Rehber
Eğer NVR cihazınız kendi üzerinde PoE portlarına sahipse, kameraları direkt bu portlara bağlayarak “Plug and Play” (Tak Çalıştır) mantığı ile hızlıca görüntü alabilirsiniz. Ancak sisteminiz 16, 32 veya 64 kanallı devasa bir yapıysa, NVR ile kameralar arasına mutlaka Gigabit kapasiteli yönetilebilir (Managed) PoE Switch’ler konumlandırmanız gerekir. Sistemin IP bloklarının atanması, alt ağ maskelerinin (Subnet Mask) ayarlanması ve fiziksel topolojinin oluşturulması ciddi bir teknik uzmanlık ister.
Bant Genişliği (Bandwidth) ve Ağ Yapılandırması
NVR sistemlerinde en çok karşılaşılan teknik problem, cihazın “Bant Genişliği” kapasitesinin aşılmasıdır. Her NVR cihazının bir “Incoming Bandwidth” (Gelen Bant Genişliği) limiti vardır (Örneğin 160 Mbps veya 256 Mbps).
Sisteme eklenen her bir IP kamera, çözünürlüğüne, kare hızına (FPS – Frame Per Second) ve sıkıştırma formatına bağlı olarak ağda bir trafik yaratır. Örneğin; H.264 sıkıştırma formatında çalışan 4 Megapiksel bir IP kamera saniyede ortalama 4 ile 6 Mbps arasında bir bant genişliği tüketir. Eğer ağ altyapınız Gigabit hızları desteklemiyorsa veya Switch’lerin Backplane kapasitesi yetersizse, ekranda donmalar, mozaiklenmeler ve kayıt kayıpları yaşanır. Ağ trafiğini rahatlatmak için, kameraların “Main Stream” (Ana Akış – Kayıt için) ve “Sub Stream” (Alt Akış – Uzaktan İzleme için) değerleri optimize edilmelidir.
Depolama Teknolojileri: NVR İçin HDD Seçimi ve Kapasite Hesaplama
Sistemin kalbi NVR ise, beyni de Harddisk (HDD) birimidir. Birçok kurulumda maliyeti düşürmek amacıyla standart masaüstü bilgisayar diskleri kullanılmaktadır, bu telafisi olmayan bir mühendislik hatasıdır. Standart diskler günde 8 saat çalışacak şekilde tasarlanmıştır. NVR cihazları ise kameralardan gelen veriyi 7 gün 24 saat, aralıksız bir döngüyle diske yazar. Bu ağır okuma/yazma yükü, standart disklerin aylar içinde “Bad Sector” (Bozuk Kesim) vererek çökmesine neden olur.
Sistemde kesinlikle “Surveillance” (Güvenlik Odaklı) serisi, 7/24 çalışmaya uygun, titreşim sensörlerine (RV Sensors) sahip endüstriyel diskler (Örn: WD Purple, Seagate SkyHawk) kullanılmalıdır.
NVR Depolama Süresi Nasıl Hesaplanır?
Kayıt süresi temel olarak şu dört majör değişkene bağlıdır:
- Bitrate (Veri Hızı): Kameranın çözünürlüğüne bağlı olarak ürettiği veri miktarı.
- Kamera Adedi: Sisteme bağlı ve aktif olarak veri gönderen kamera sayısı.
- Sıkıştırma Algoritması: NVR ve kameraların desteklediği kodek. H.265+ (Smart Codec) kullanımı, standart H.264’e göre depolama alanında %50 ile %70 oranında devasa bir tasarruf sağlar.
- Kayıt Senaryosu: NVR’ı 24 saat kesintisiz kayda ayarlamak yerine, yalnızca kameranın görüntüde bir hareket algıladığında (Motion Detection) veya bir ihlal olduğunda (Line Crossing) kayda girmesini sağlamak, diskin aylar boyunca dolmamasını sağlar.
NVR Sistemlerinde Dış Bağlantı ve ONVIF Standardı
IP kamera sistemleri kurarken karşılaşacağınız en önemli terimlerden biri de protokoldür. Farklı markalara ait IP kameraları ve NVR cihazlarını (Örneğin Hikvision NVR ile Dahua kamerayı) aynı ağda sorunsuz çalıştırabilmek için endüstriyel bir dil birliğine ihtiyaç vardır.
Farklı üreticilerin IP tabanlı güvenlik ürünlerinin birbirleriyle standart bir şekilde haberleşmesini sağlayan bu küresel protokole ONVIF adı verilir. Kuracağınız NVR cihazının ve kameraların güncel ONVIF profillerini (Profile S, Profile T vb.) desteklediğinden emin olmanız, sistemin gelecekteki ölçeklenebilirliği için şarttır. Ağ cihazlarının uyumluluğu ve bu küresel standartlar hakkında daha teknik okumalar yapmak isterseniz, dünya güvenlik standartlarını belirleyen ONVIF resmi veri tabanını inceleyebilirsiniz.
NVR Cihazı Hakkında Sıkça Sorulan Sorular
NVR cihazı internetsiz (çevrimdışı) çalışır ve kayıt yapar mı?
Evet, NVR ve IP kameralar arası iletişim yerel ağ (LAN) üzerinden gerçekleşir. Tesisin veya evin internet bağlantısı kesilse dahi, NVR cihazı ve ağ anahtarı (Switch) çalıştığı sürece kameralar görüntü iletmeye ve NVR sabit diske (HDD) aralıksız kayıt yapmaya devam eder. İnternet yalnızca sistemi mobil uygulama üzerinden uzaktan izlemek için gereklidir.
NVR sistemine eski tip analog kameralar (AHD/TVI) bağlanabilir mi?
Doğrudan bağlantı yapılamaz. NVR cihazları yalnızca ağ üzerinden gelen dijital veri paketlerini kabul eder ve işler. Analog kameraları bir NVR sistemine entegre edebilmek için araya analog sinyali dijital ağ verisine çeviren donanımsal “Video Encoder” (Kodlayıcı) eklenmelidir. Ancak bu yöntem genellikle maliyetlidir ve yeni bir IP kamera almaktan daha verimsizdir.
Farklı markalara ait IP kameralar ve NVR cihazları birlikte çalışır mı?
Evet, ancak bunun için donanımların ONVIF (Open Network Video Interface Forum) küresel endüstri protokolünü desteklemesi gerekir. ONVIF standartlarına sahip farklı marka cihazlar (Örneğin; Hikvision NVR ile Dahua IP Kamera), aynı ağ üzerinde IP blokları eşleştirildiğinde birbirleriyle sorunsuz iletişim kurabilir ve kayıt alabilir.
1 TB kapasiteli bir Güvenlik Harddiski (HDD) NVR’da kaç gün kayıt tutar?
Kayıt süresi; bağlı olan kamera sayısına, kameraların çözünürlüğüne, FPS (saniyedeki kare hızı) ayarına ve video sıkıştırma formatına göre dramatik şekilde değişir. Örneğin; H.265 sıkıştırma algoritması kullanan 4 adet 2MP (1080p) çözünürlüğündeki IP kamera, sürekli (7/24) kayıt modunda 1 TB diski ortalama 12 ila 15 gün içinde doldurur. Kayıt sadece “Harekete Duyarlı” (Motion Detection) olarak ayarlanırsa bu süre çok daha uzun olur.
PoE destekli bir NVR ile IP kamera arasındaki CAT6 kablo mesafesi maksimum ne kadardır?
Ağ standartları ve IEEE 802.3af/at PoE kuralları gereği, NVR’ın PoE portu ile kamera arasındaki tek parça bakır CAT6 kablo uzunluğu maksimum 100 metredir. 100 metreyi aşan metrajlarda veri paketlerinde kayıplar ve voltaj düşümleri başlar. Bu sınırı aşan noktalarda araya bir PoE Extender (Sinyal Güçlendirici) takılmalı veya sistem fiber optik kablolama ile genişletilmelidir.
